CITROEN DS3 2011 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

209Πρακτικές πληροφορίες

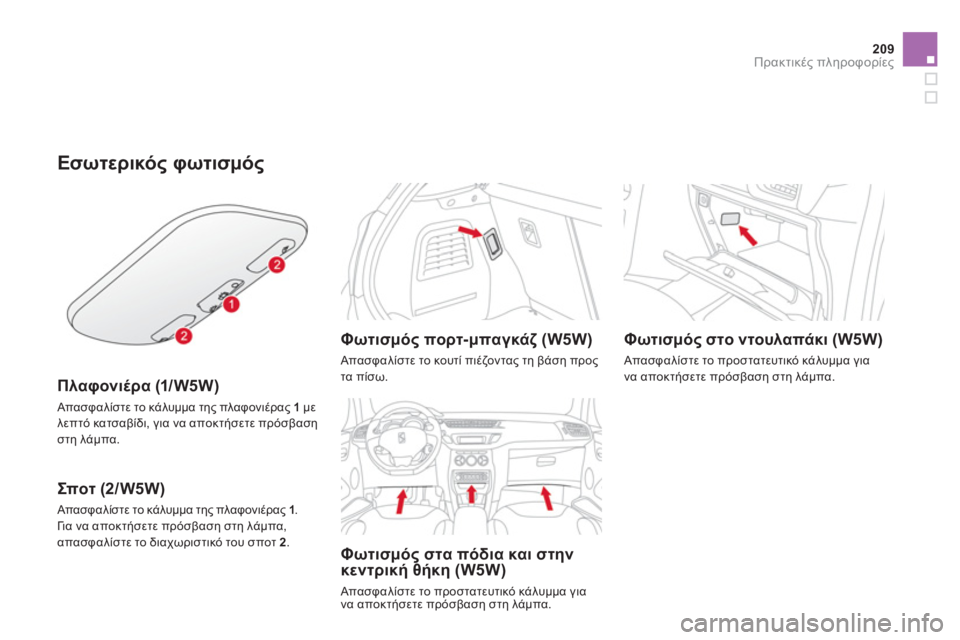

Εσωτερικός φωτισμός


Πλαφονιέρα (1/ W5W)
Απασφαλίστε το κάλυμμα της πλαφονιέρας 1
με λεπτό κατσαβίδι, για να αποκτήσετε πρόσβαση
στη λάμπα.



Σποτ (2/W5W)

Απασφαλίστε το κάλυμμα της πλαφονιέρας 1 .
Γι α να αποκτήσετε πρόσβαση στη λάμπα,
απασφαλίστε το διαχωριστικό του σποτ
2.
Φωτισμός πορτ-μπαγκάζ (W5W)

Απασφαλίσ τε το κουτί πιέζοντας τη βάση προςτα πίσω.
Φωτισμός στα πόδια και στηνκεντρική θήκη (W5W)

Απασφαλίσ τε το προστατευτικό κάλυμμα για
να αποκτήσετε πρόσβαση στη λάμπα.

Φωτισμός στο ντουλαπάκι (W5W)

Απασφαλίστε το προστατευτικό κάλυμμα για
να αποκτήσετε πρόσβαση στη λάμπα.

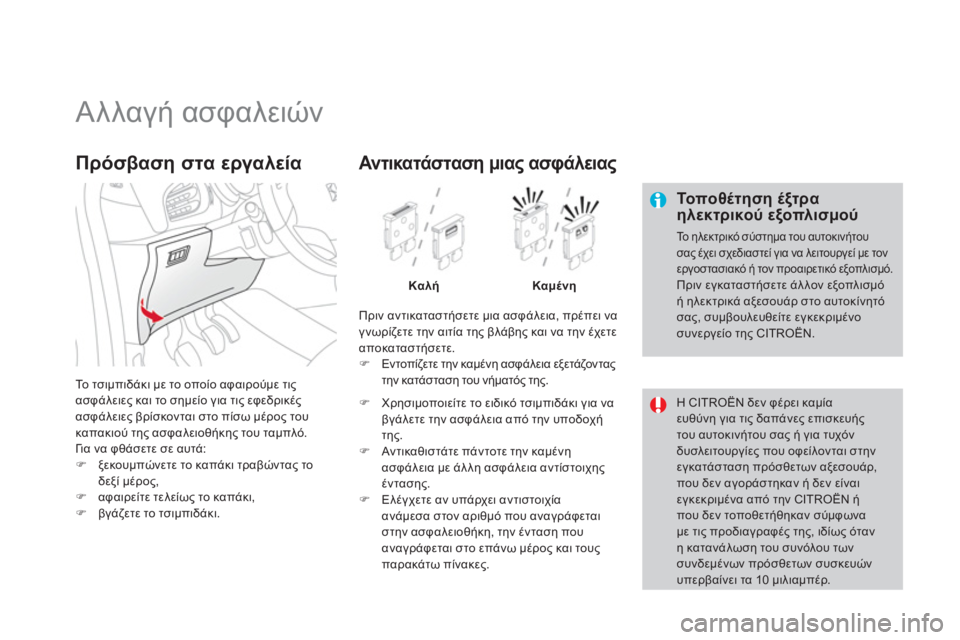

Αλλαγή ασφαλειών


Το π ο θ έ τ η σ η έξτρα ηλεκτρικού εξοπλισμού

Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει σχεδιαστεί για να λειτουργεί με τον εργοστασιακό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξοπλισμόή ηλεκτρικά αξεσουάρ στο αυτοκίνητόσας, συμβουλευθείτε εγκεκριμένο συνεργείο της CITROËN.

Η CITROËN δεν φέρει καμίαευθύνη για τις δαπάνες επισκευής
του αυτοκινήτου σας ή για τυχόν δυσλειτουργίες που οφείλονται στηνεγκατάσταση πρόσθετων αξεσουάρ,που δεν αγοράστηκαν ή δεν είναι εγκεκριμένα από την CITROËN ήπου δεν τοποθετήθηκαν σύμφωναμε τις προδιαγραφές της, ιδίως όταν η κατανάλωση του συνόλου τωνσυνδεμένων πρόσθετων συσκευών υπερβαίνει τα 10 μιλιαμπέρ.
Το τσιμπιδάκι με το οποίο αφαιρούμε τι
ςασφάλειες και το σημείο για τις εφεδρικές
ασφάλειες βρίσκονται στο πίσω μέρος του
καπακιού της ασφαλειοθήκης του ταμπλό.
Γι α να φθάσετε σε αυτά:
)ξεκουμπώνετε το καπάκι τραβώντας το δεξί μέρος, )αφαιρείτε τελείως το καπάκι,)βγάζετε το τσιμπιδάκι.

Πρόσβαση στα εργαλεία

Πριν αντικαταστήσετε μια ασφάλεια, πρέπει ναγνωρίζετε την αιτία της βλάβης και να την έχετεαποκαταστήσετε. )
Εν τοπίζετε την καμένη ασφάλεια εξετάζονταςτην κατάσταση του νήματός της.


Αν τικα τάσ ταση μιας ασφάλειας
ΚαλήΚαμένη
)
Χρησιμοποιείτε το ειδικό τσιμπιδάκι για να βγάλετε την ασφάλεια από την υποδοχήτης. )
Αν τικαθιστάτε πάντοτε την καμένη
ασφάλεια με άλλη ασφάλεια αντίστοιχηςέντασης. )
Ελέγχετε αν υπάρχει αντιστοιχία
ανάμεσα στον αριθμό που αναγράφεται
στην ασφαλειοθήκη, την ένταση που
αναγράφεται στο επάνω μέρος και τους παρακάτω πίνακες.

211Πρακτικές πληροφορίες

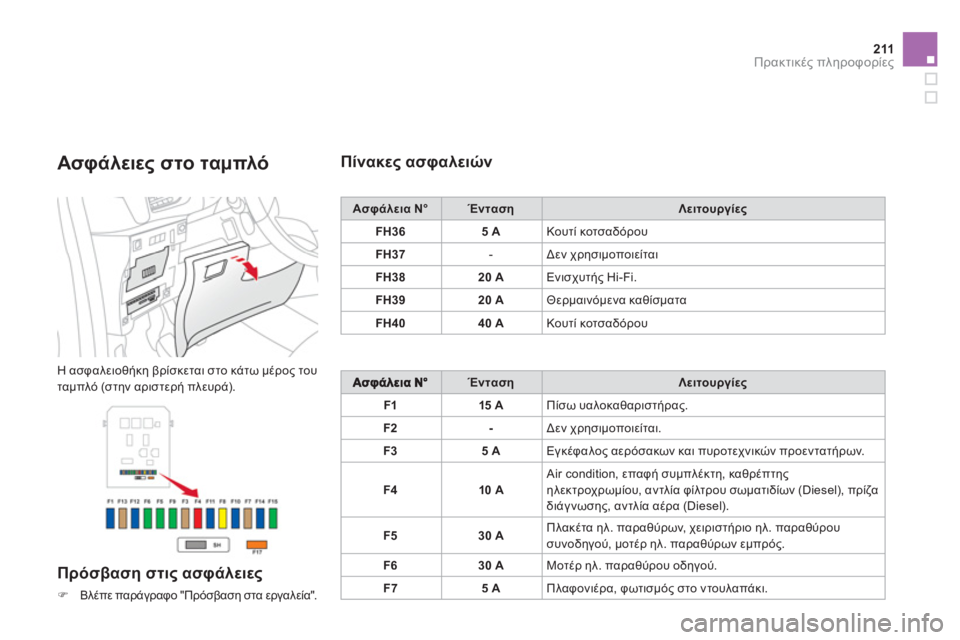

Ασφάλειες στο ταμπλό

Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του
ταμπλό (στην αριστερή πλευρά).


Πρόσβαση στις ασφάλειες
)Βλέπε παράγραφο "Πρόσβαση στα εργαλεία".

Πίνακες ασφαλειών
Ασφάλεια N°ΈντασηΛειτουργίες
FH365 AΚουτί κοτσαδόρου
FH3
7- Δεν χρησιμοποιείται
FH3
82 0 A
Ενισχυτής Hi-Fi.
FH39 2 0 A

Θερμαινόμενα καθίσματα
FH4
04 0 A
Κουτί κοτσαδόρου
ΈντασηΛειτουργίες
F115 AΠίσω υαλοκαθαριστήρας.
F2
- Δεν χρησιμοποιείται.
F3
5 AΕγκέφαλος αερόσακων και πυροτεχνικών προεντατήρων.
F
410 A Air condition, επαφή συμπλέκτη, καθρέπτης ηλεκτροχρωμίου, αντλία φίλτρου σωματιδίων (Diesel), πρίζαδιάγνωσης, αντλία αέρα (Diesel).
F530 AΠλακέτα ηλ. παραθύρων, χειριστήριο ηλ. παραθύρου
συνοδηγού, μοτέρ ηλ. παραθύρων εμπρός.
F
630 AΜοτέρ ηλ. παραθύρου οδηγού.
F7
5 AΠλαφονιέρα, φωτισμός στο ντουλαπάκι.

Ασφάλεια N°ΈντασηΛειτουργίες
F820 A Οθόνη πολλαπλών ενδείξεων, ηχοσύστημα, πλοήγηση,
εγκέφαλος συναγερμού, σειρήνα συναγερμού.
F
930 A
Πρίζα 12 V, τροφοδοσία βάσης περιφερειακής πλοήγησης.
F1
015 A
Χειριστήρια στο τιμόνι
F1
115 A
Διακόπτης μηχανής, πρίζα διάγνωσης, εγκέφαλος ΑΚΤ.
F12 15 A
Αισ
θ. βροχής/
3&
2
0)
2
2
.", κουτί κοτσαδόρου.
F1
35 A Επαφή στοπ, BSM.
F14 15 A Εγκέφαλο
ς βοήθειας στο παρκάρισμα, εγκέφαλος airbags,καντράν, air condition αυτόματο, USB box, ενισχυτής Hi-Fi.
F1
530 A
Κλείδωμα.
F1
6- Δεν χρησιμοποιείται.
F1740 A
Αν τίσ ταση ξεθαμπώματος πίσω τζαμιού και εξωτερικών καθρεφτών.
SH-
Γέφ υ ρ α PA RC.

213Πρακτικές πληροφορίες


Ασφάλειες στο χώρο
κινητήρα

Η ασφαλειοθήκη βρίσκεται στο χώρο κινητήρα
κοντά στη μπαταρία (στην αριστερή πλευρά). Πρόσβαση στις ασφάλειες
)
Ξεκουμπώνετε το καπάκι.
)
Αν τικαθισ τάτε την ασφάλεια (βλέπεαντίστοιχη παράγραφο).)
Μετά την αλλαγή της ασφάλειας,κλείνετε πολύ προσεκτικά το καπάκι για να διασφαλιστεί η στεγανότητα τηςασφαλειοθήκης.

Οποιαδήποτε επέμβαση στις ασφάλειες της μονάδας πουβρίσκεται στην μπαταρία, πρέπει ναπραγματοποιείται από εγκεκριμένο συνεργείο της CITROËN.

Πίνακας ασφαλειών
Ασφάλεια N°ΈντασηΛειτουργίες
F120 AΤροφοδοσία εγκεφάλου κινητήρα, ρελέ εντολέα γκρουπ βεντιλατέρ, ρελέ κινητήρα multi, αντλία ψεκασμού (Diesel).
F2 15
AΚόρνα.
F
310 AΠλυστική εμπρός και πίσω.
F420 AΦώτα ημέρας.
F
515 AΘερμαντήρας πετρελαίου (Diesel), αντλία πρόσθετου φίλτρου σωματιδίων (Diesel), δοσομετρητής αέρα(Diesel), ηλεκτροβαλβίδα EGR (Diesel), θερμαντήρας blow-by και ηλεκτροβαλβίδες (VTi).
F
610 AΕγκέφαλος ABS/ESP, επαφή στοπ (δευτερεύον στοιχείο)
F710 AΗλεκτρικά υποβοηθούμενη διεύθυνση ΑΚΤ.
F
825 AΕν τολέας μίζας.
F9
10 AΚουτί προστασίας (Diesel).
F10
30 AΘερμαντήρας πετρελαίου (Diesel), θερμαντήρας blow-by (Diesel), αντλία καυσίμου (VTi), μπεκ και
πολλαπλασιαστές (κινητ. βενζίνης).
F1140 AΚυκ λοφορητής αέρα air condition.

215
Πρακτικές πληροφορίες
Ασφάλεια N°ΈντασηΛειτουργίες
F1230 AΜικρή/Μεγάλη ταχύτητα μπροστινού υαλοκαθαριστήρα.
F1
340 AΤροφοδοσία μονάδας ελέγχου αυτοματισμών (BSI) (+ ανοιχτού διακόπτη).
F1430 AΤροφοδοσία Valvetronic (VTi).
F1
510 A
Δεξί φως μεγάλης σκάλας.
F1
610 A
Αριστερό φως μεγάλης σκάλας.
F17 15 A
Αριστερό φω
ς μεσαίας σκάλας.
F18 15 A
Δε
ξί φως μεσαίας σκάλας.
F1
915 A Αισθητήρες λάμδα και ηλεκτροβαλβίδες (VTi),
ηλεκτροβαλβίδες (Diesel), ηλεκτροβαλβίδα EGR (Diesel).
F20 10 A Αν τλίε
ς, διαχειριζόμενος θερμοστάτης (VTi), βαλβίδα διανομής (THP), αισθητήρας νερού στο πετρέλαιο (Diesel).
F2
15 AΤροφοδοσία γκρουπ βεντιλατέρ, ABS ESP, αντλία turbo (THP).

Πίνακας μεγάλων ασφαλειών (maxi)
Ασφάλεια N°ΈντασηΛειτουργίες
MF1*60 AΓκ ρ ο υ π βεντιλατέρ.
MF2 *30 A Αντλία ABS/ESP.
MF3
* 30 AΗλεκτροβαλβίδες ABS/ESP.
MF4*60AΤροφοδοσία BSI.
MF5 * 60
AΤροφοδοσία BSI.
MF6 *30 ΑΓκ ρ ο υ π συμπληρωματικού βεντιλατέρ (THP).
MF7 *80A Ασφαλειοθήκη καμπίνας
MF8 * -
Δεν χρησιμοποιείται.
*

Οι μεγάλες ασφάλειες αποτελούν πρόσθετη προστασία για τα ηλεκτρικά συστήματα, γι' αυτό κάθε επέμβαση σε αυτές πρέπει να πραγματοποιείται από εγκεκριμένο συνεργείο της CITROËN.

217Πρακτικές πληροφορίες












Μπαταρία
Διαδικασία για τη φόρτιση της αποφορτισμένης μπαταρίας σας ή για το ξεκίνημα του κινητήρα με τη βοήθεια άλλης μπαταρίας.
Η μπαταρία
βρίσκεται κάτω από το καπό τηςμηχανής.
Γι α να
φθάσετε σε αυτήν: )
ανοίγετε το καπό με την εσωτερική λαβήκαι κατόπιν με την εξωτερική,)
τοποθετείτε το στήριγμα του καπό, )
ανασηκώνετε το πλαστικό κάλυμμα
τουθετικού πόλου (+).


Πρόσβαση στη μπαταρία
)Συνδέετε το κόκκινο καλώδιο στον θετικό πόλο (+)
της αποφορτισμένης μπαταρίας Aκαι μετά στονA
θετικό πόλο (+) της βοηθητικής μπαταρίας B.


Εκκίνηση κινητήρα με άλλη
μπαταρία


Μετά την επανατοποθέτηση τηςμπαταρίας από εγκεκριμένο συνεργείο της CITROËN, το Stop & Star t δενθα είναι ενεργό παρά μόνο μετά από ακινητοποίηση του αυτοκινήτου, η διάρκεια της οποίας εξαρτάται από τις κλιματολογικές συνθήκες και την κατάσταση φόρτισης της μπαταρίας (μέχρι 8 ώρες περίπου).






Η παρουσία αυτής της ετικέτας, ειδικά με το Stop & Start, δηλώνει τη χρήση μπαταρίας μολύβδου 12 V ιδιαίτερων χαρακτηριστικών, η οποία,
σε περίπτωση αντικατάστασης ήαποσύνδεσης απαιτεί ιδιαίτερη επέμβαση σε εγκεκριμένο συνεργείοτης CITROËN.
Η μη τήρηση αυτής της σύστασης, υπάρχει κίνδυνος να επιφέρει την καταστροφή της μπαταρίας.
)
Συνδέετε τη μία άκρη του πράσινου ή του
μαύρου καλώδιου στον αρνητικό πόλο (-)
της βοηθητικής μπαταρίας B.)
Συνδέετε την άλλη άκρη του πράσινου ή του
μαύρου καλώδιου στο σημείο γείωσης (-) του
αυτοκινήτου σας.

)Βάλτε μπροστά το αυτοκίνητο που δίνειβοήθεια.)Ενεργοποιείτε τη μίζα του αυτοκινήτου με
την μπαταρία που έχει βλάβη και αφήνετε
τον κινητήρα να λειτουργεί.
)Περιμένετε να επανέλθει στο ρελαντί και αποσυνδέετε τα καλώδια.


Φόρτιση της μπαταρίας με
συσκευή φόρτιση
ς
Οι μπαταρίες περιέχουν επιβλαβείς ουσίες όπως θειϊκό οξύ και μόλυβδο. Γι' αυτό θα πρέπει η απόρριψή τους να γίνεταισύμφωνα με την ισχύουσα νομοθεσία καιδεν θα πρέπει σε καμία περίπτωση να τις πετάτε μαζί με τα οικιακά απορρίμματα.
Αποθέτετε τις χρησιμοποιημένες μπαταρίες και τιςμπαταρίες αυτοκινήτου στα ειδικά σημεία συλλογής.
)
Ακολουθείτε τις οδηγίες χρήσης που
δίνονται από τον κατασκευαστή της συσκευής φόρτισης.
Μην αποσυνδέετε την μπαταρία για να την επαναφορτίσετε.

Μην σπρώχνετε το αυτοκίνητο γιανα πάρει μπροστά ο κινητήρας αν τοαυτοκίνητο έχει κιβώτιο "SensoDrive".
