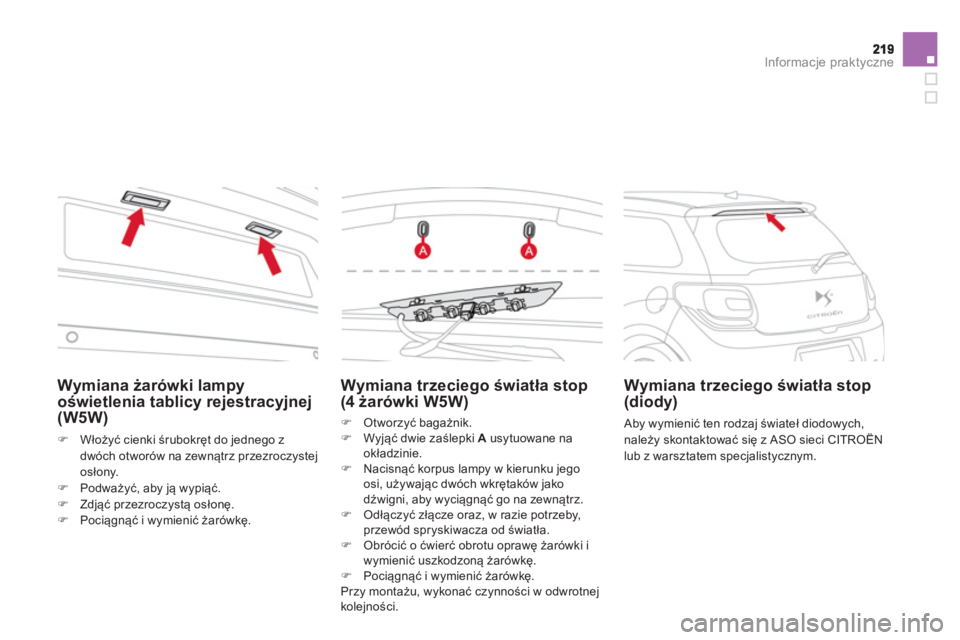

Wymiana trzeciego światła stop(4 żarówki W5W)
)
Otworzyć bagażnik. )
Wyjąć dwie zaślepki A
usytuowane na okładzinie.)
Nacisnąć korpus lampy w kierunku jego
osi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.)
Odłączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła. )
Obrócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę. )
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnejkolejności.



Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z ASO sieci CITRO

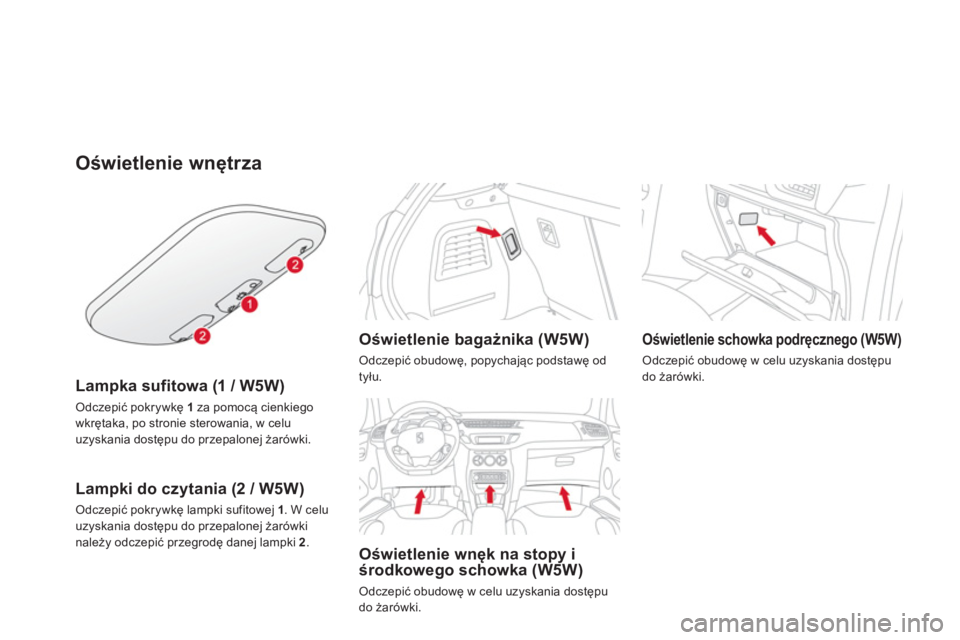

Oświetlenie wnętrza
Lampka sufitowa (1 / W5W)

Odczepić pokrywkę 1
za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.

Lampki do czytania (2 / W5W)

Odczepić pokrywkę lampki sufitowej 1. W celuuzyskania dostępu do przepalonej żarówkinależy odczepić przegrodę danej lampki 2.


Oświetlenie bagażnika (W5W)
Odczepić obudowę, popychając podstawę od
tyłu.



Oświetlenie wnęk na stopy i
środkowego schowka (W5W)


Odczepić obudowę w celu uzyskania dostępu do żarówki.



Oświetlenie schowka podręcznego (W5W)
Odczepić obudowę w celu uzyskania dostępudo żarówki.

221Informacje praktyczne

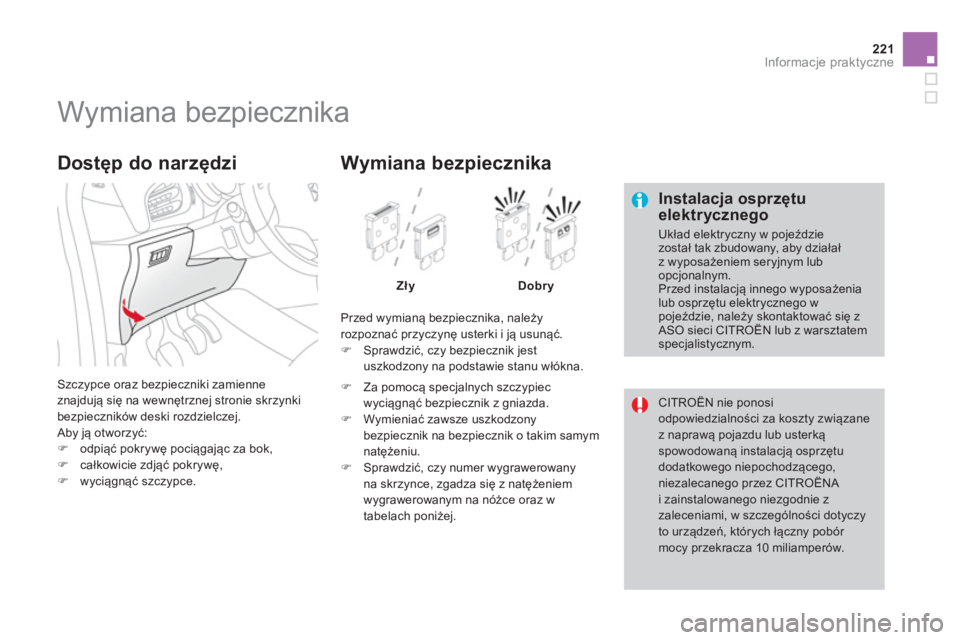

Wymiana bezpiecznika

Instalacja osprzętu elektrycznego

Układ elektryczny w pojeździe został tak zbudowany, aby działałz wyposażeniem seryjnym lubopcjonalnym.
Przed instalacją innego wyposażenia lub osprzętu elektrycznego wpojeździe, należy skontaktować się zASO sieci CITRO

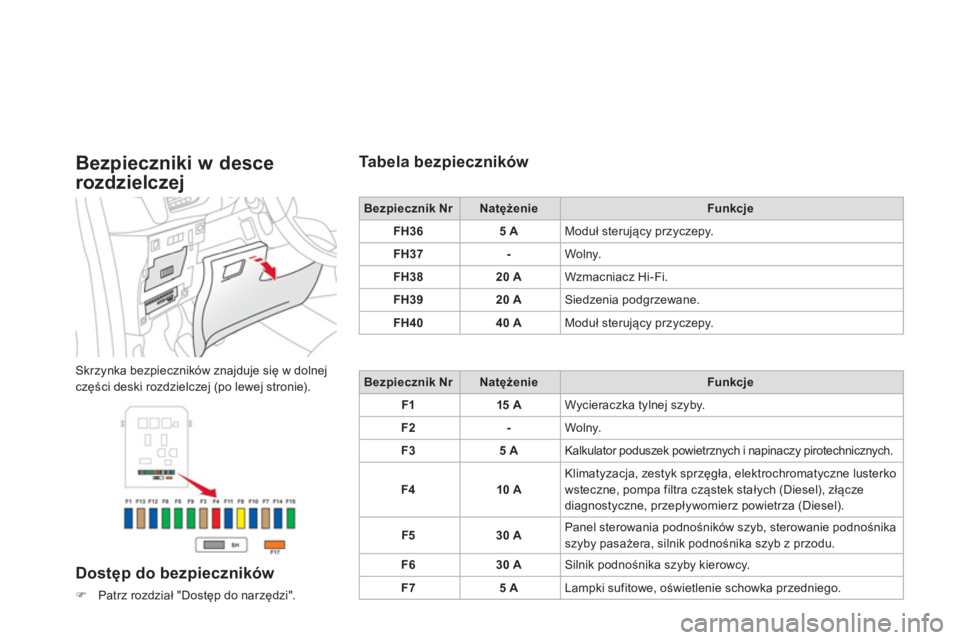

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpiecznik

223Informacje praktyczne


Bezpiecznik Nr

NatężenieFunkcje



F8


20 A
Ekran wielofunkcyjny, radioodtwarzacz, radionawigacja, kalkulator alarmu, syrena alarmu.
F
9

30 A
Gniazdo 12 V, zasilanie wspornika nawigacji przenośnej.


F10
15 A
Przełączniki przy kierownicy.


F11
15 A
Blokada kierownicy, złącze diagnostyczne, kalkulator automatycznej skrzyni bieg

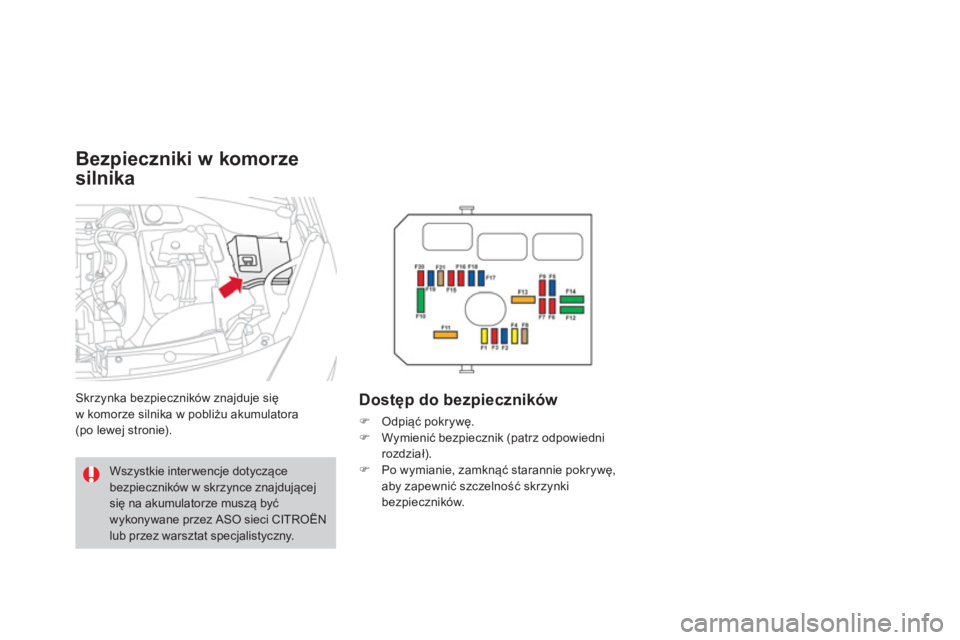

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora(po lewej stronie).


Dostęp do bezpiecznik

225
Informacje praktyczne

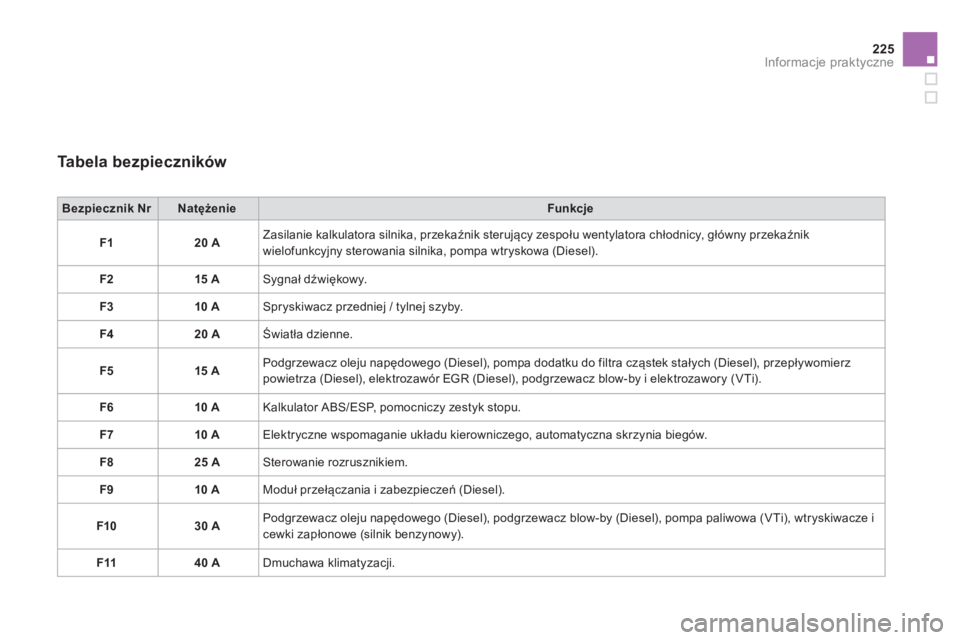

Tabela bezpieczników



Bezpiecznik Nr



Natężenie
Funkcje
F1


20 A Zasilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa wtryskowa (Diesel).


F2

15 A

S
ygnał dźwiękowy.


F3

10 A

Spryskiwacz przedniej / tylnej szyby.
F4


20 A Światła dzienne.


F5


15 A
Podgrzewacz oleju napędowego
(Diesel), pompa dodatku do filtra cząstek stałych (Diesel), przepływomierz
powietrza (Diesel), elektrozawór EGR (Diesel), podgrzewacz blow-by i elektrozawory (VTi).


F6

10 A

Kalkulator ABS/ESP, pomocnicz
y zestyk stopu.


F7

10 A

Elektryczne wspomaganie układu kierowniczego, automatyczna skrzynia bieg
ów.


F8

25 A

Sterowanie rozrusznikiem.


F9


10 A

Moduł przeł
ączania i zabezpieczeń (Diesel).
F10 30 A Pod
grzewacz oleju napędowego (Diesel), podgrzewacz blow-by (Diesel), pompa paliwowa (VTi), wtryskiwacze i cewki zapłonowe (silnik benzynowy).
F1140 A Dmuchawa klimatyzacji.

Bezpiecznik Nr
NatężenieFunkcje
F12


30 AMała / Duża prędkość wycieraczki przedniej szyby.


F13

40 A
Zasilanie inteli
gentnego modułu sterującego (+ po zapłonie).


F14

30 AZasilanie Valvetronic
(VTi).
F15


10 AŚwiatło drogowe prawe.
F16


10 AŚwiatło dro
gowe lewe.
F17


15 AŚwiatło mijania lewe.


F18

15 AŚwiatło mi
jania prawe.
F1
9

15 ASondy lambda i elektrozawory (VTi), elektrozawory (Diesel),
elektrozawór EGR
(Diesel).
F20


10 APompy, termostat sterowany
(VTi), elektrozawór rozdzielczy (THP), czujnik wody w oleju napędowym (Diesel).
F21


5 A
Zasilanie sterowania zespołu motowent
ylatora, ABS / ESP, pompa turbo (THP).

227Informacje praktyczne

Tabela bezpieczników maxi



Bezpiecznik Nr



Natężenie
Funkcje
MF1*60 A
Zespół wentylatora chłodnicy.
MF2* 30 A
Pompa ABS / ESP.
MF3 * 30 A
Elektrozawor
y ABS / ESP.
MF4
*

60 A
Zasilanie inteligentnego modułu sterującego.
MF5
*60 A Zasilanie inteligentnego modułu sterującego.
MF6 *

30 A
Dodatkow
y zespół wentylatora chłodnicy (THP).


MF7 *



80 A

Skrz
ynka bezpieczników kabiny.


MF
8 *


-

Niewykorzystany.

*

Bezpieczniki maxi stanowią dodatkowe zabezpieczenie system

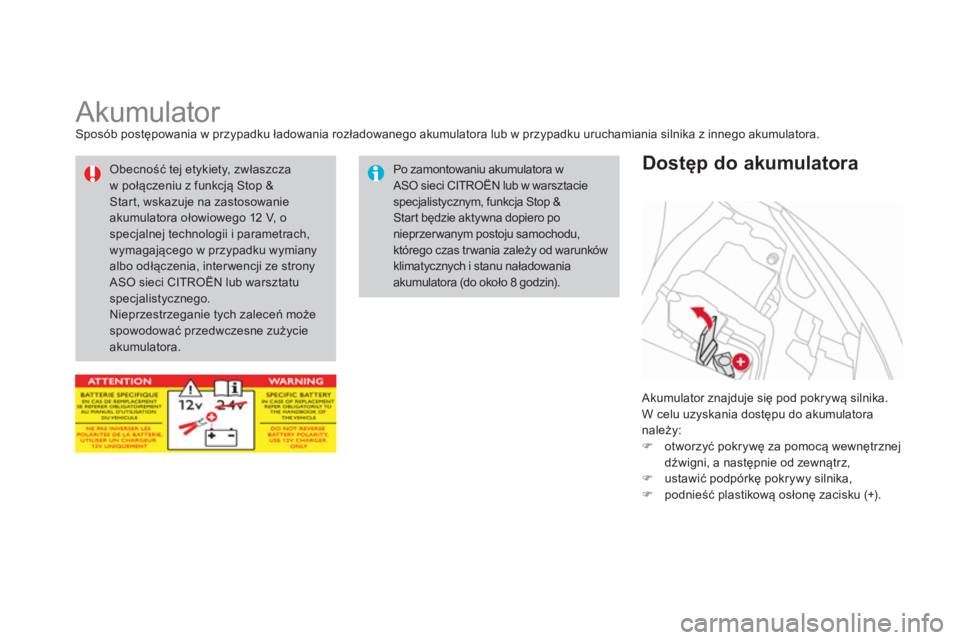

Akumulator Sposób postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.

Akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora
należ
y: )
otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,)
ustawić podpórkę pokrywy silnika, )
podnieść plastikową osłonę zacisku (+).


Dostęp do akumulatora Po zamontowaniu akumulatora w ASO sieci CITROËN lub w warsztacie specjalistycznym, funkcja Stop & Start będzie aktywna dopiero po nieprzerwanym postoju samochodu, którego czas tr wania zależy od warunków klimatycznych i stanu naładowania akumulatora (do około 8 godzin).
Obecność tej etykiety, zwłaszczaw połączeniu z funkcją Stop &Star t, wskazuje na zastosowanieakumulatora ołowiowego 12 V, o specjalnej technologii i parametrach,wymagającego w przypadku wymiany albo odłączenia, inter wencji ze stronyASO sieci CITROËN lub warsztatuspecjalistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie akumulatora.
