CITROEN DS3 2014 Priručnik (in Serbian)

Praktične informacije

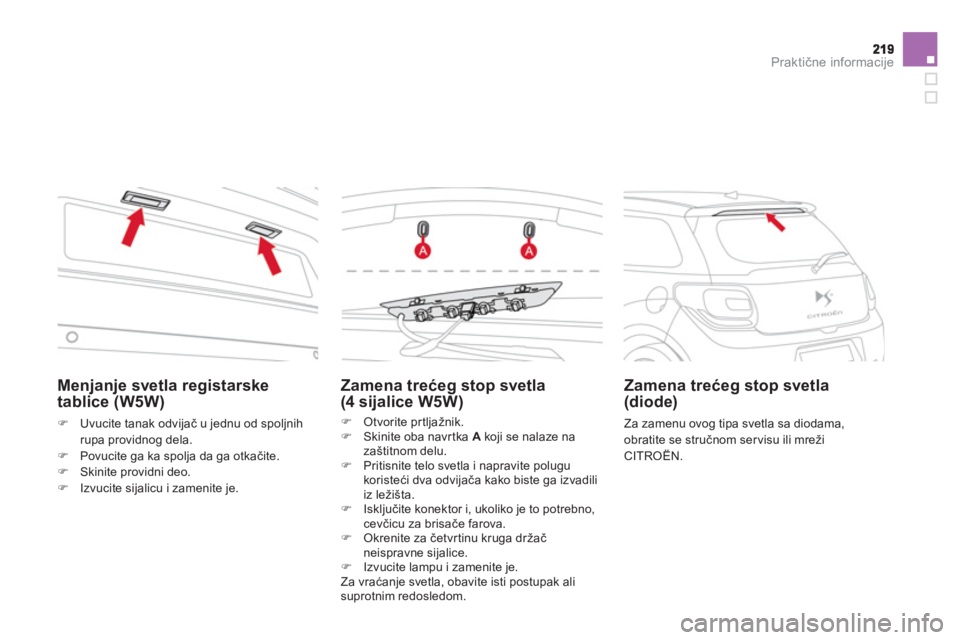

Zamena trećeg stop svetla (4 sijalice W5W)
)
Otvorite prtljažnik. )
Skinite oba navr tka Akoji se nalaze nazaštitnom delu. )
Pritisnite telo svetla i napravite polugukoristeći dva odvijača kako biste ga izvadili
iz ležišta. ) Isključite konektor i, ukoliko je to potrebno, cevčicu za brisače farova. )
Okrenite za četvrtinu kruga držač
neispravne sijalice.) Izvucite lampu i zamenite je.
Za vraćanje svetla, obavite isti postupak ali
suprotnim redosledom.




Zamena trećeg stop svetla (diode)

Za zamenu ovog tipa svetla sa diodama,obratite se stručnom servisu ili mre

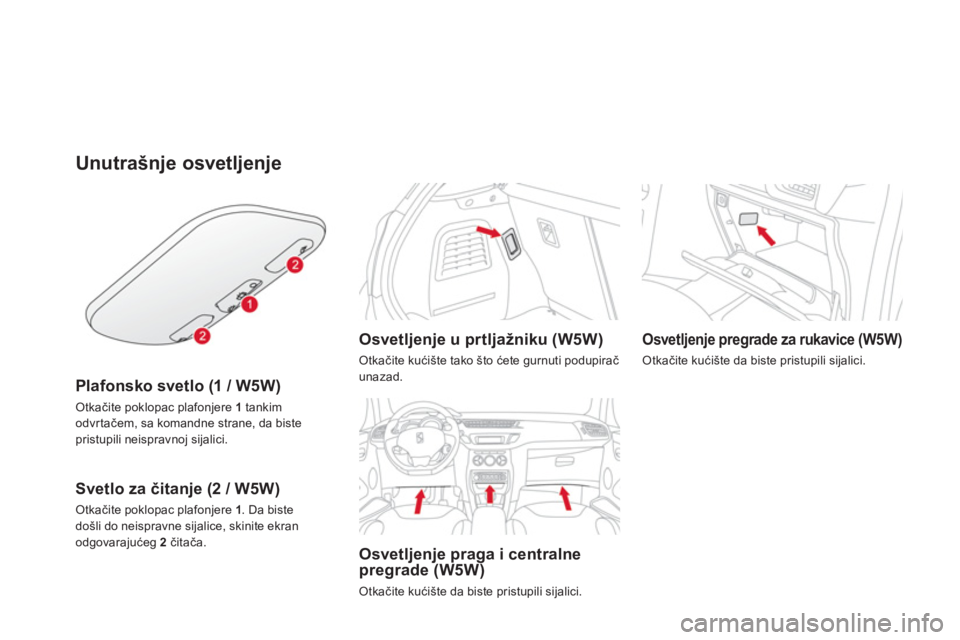

Unutrašnje osvetljenje
Plafonsko svetlo (1 / W5W)
Otkačite poklopac plafonjere 1tankim
odvrtačem, sa komandne strane, da biste
pristupili neispravnoj sijalici.
Svetlo za čitanje (2 / W5W)
Otkačite poklopac plafonjere 1. Da bistedošli do neispravne sijalice, skinite ekran
odgovarajućeg 2
čitača.


Osvetljenje u prtljažniku (W5W)

Otkačite kućište tako što ćete gurnuti podupiračunazad.



Osvetljenje praga i centralnepregrade (W5W)

Otkačite kućište da biste pristupili sijalici.



Osvetljenje pregrade za rukavice (W5W)

Otkačite kućište da biste pristupili sijalici.

221Praktične informacije

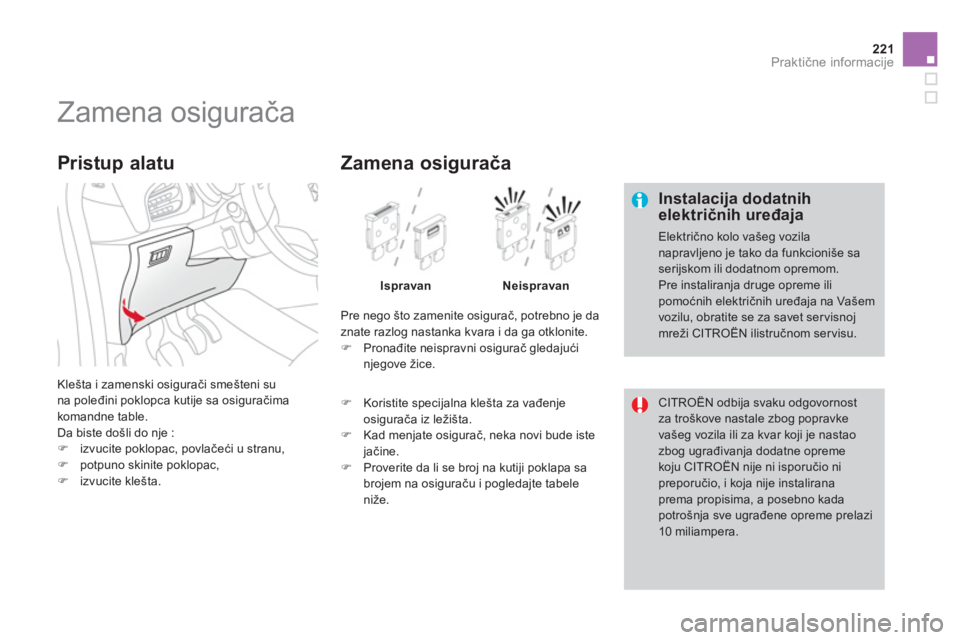

Zamena osigurača

Instalacija dodatnihelektričnih uređaja

Električno kolo vašeg vozilanapravljeno je tako da funkcioniše saserijskom ili dodatnom opremom.
Pre instaliranja druge opreme ili pomoćnih električnih uređaja na Vašemvozilu, obratite se za savet servisnojmreži CITROËN ilistručnom servisu.

CITROËN odbija svaku odgovornost za troškove nastale zbog popravke
vašeg vozila ili za kvar koji je nastao zbog ugrađivanja dodatne opreme koju CITROËN nije ni isporučio ni preporučio, i koja nije instalirana prema propisima, a posebno kada potrošnja sve ugrađene opreme prelazi 10 miliampera.
Klešta i zamenski osi
gurači smešteni suna poleđini poklopca kutije sa osiguračima
komandne table.
Da biste do

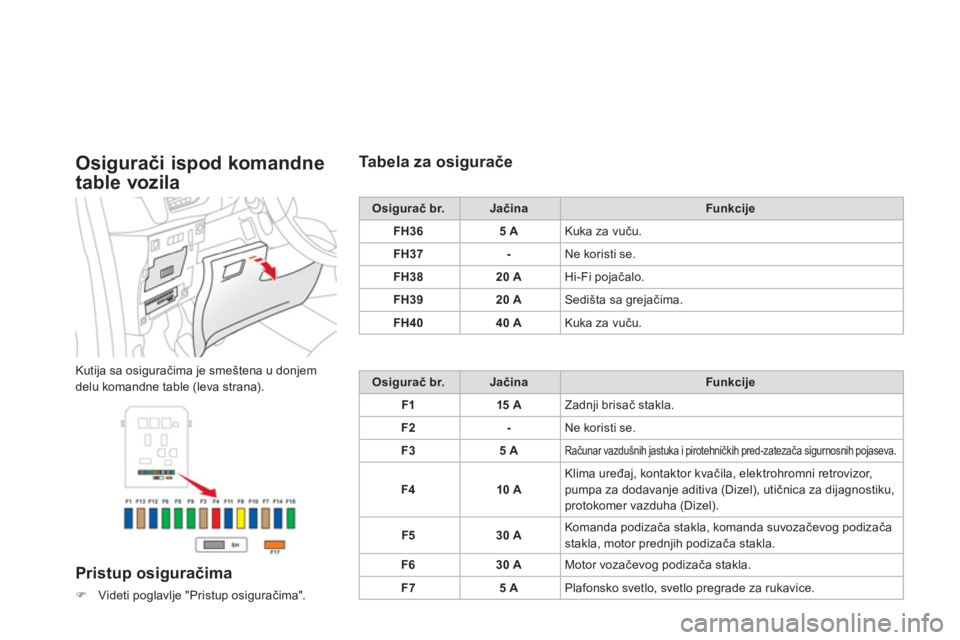

Osigurači ispod komandne
table vozila
Kutija sa osiguračima je sme

223Praktične informacije

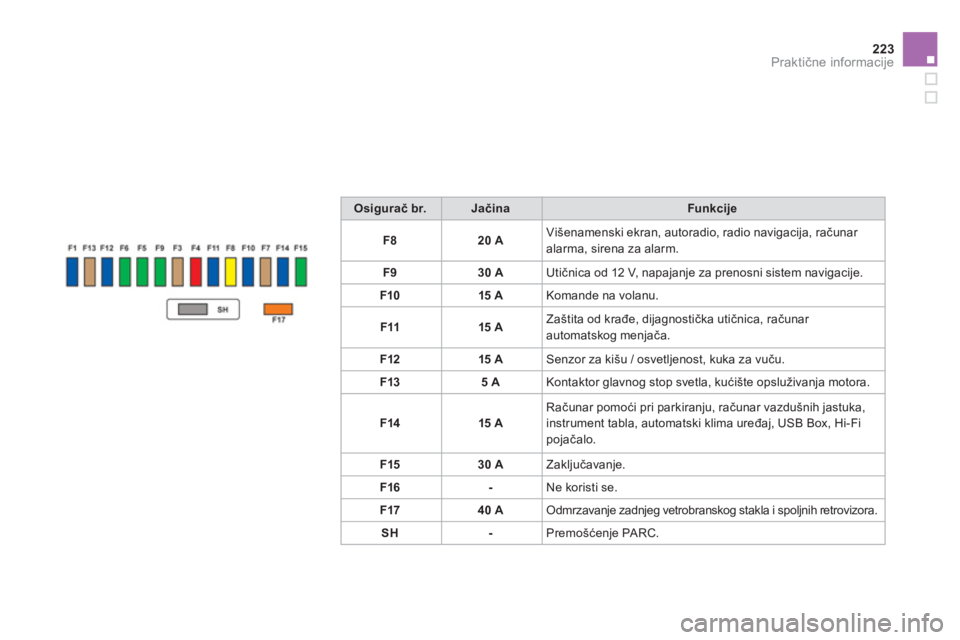

Osigurač br.JačinaFunkcije
F820 AVišenamenski ekran, autoradio, radio navigacija, računar alarma, sirena za alarm.
F
930 AUtičnica od 12 V, napajanje za prenosni sistem navigacije.
F10 15
AKomande na volanu.
F1
115 AZaštita od krađe, dijagnostička utičnica, računar automatskog menjača.
F1
215 ASenzor za kišu / osvetljenost, kuka za vuču.
F1
35 AKontaktor glavnog stop svetla, kući

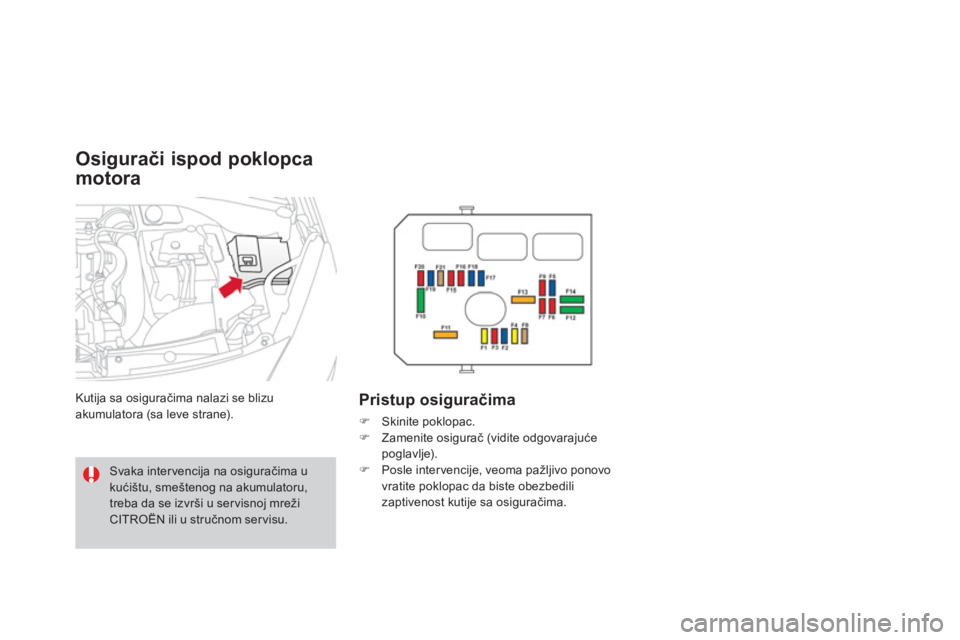

Osigurači ispod poklopca
motora
Kutija sa osiguračima nalazi se blizu akumulatora (sa leve strane).

Pristup osiguračima
)
Skinite poklopac. )
Zamenite osigurač (vidite odgovarajuće
poglavlje).) Posle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kuti
je sa osiguračima.
Svaka intervencija na osiguračima ukućištu, smeštenog na akumulatoru,treba da se izvrši u ser visnoj mrežiCITROËN ili u stručnom servisu.

225
Praktične informacije

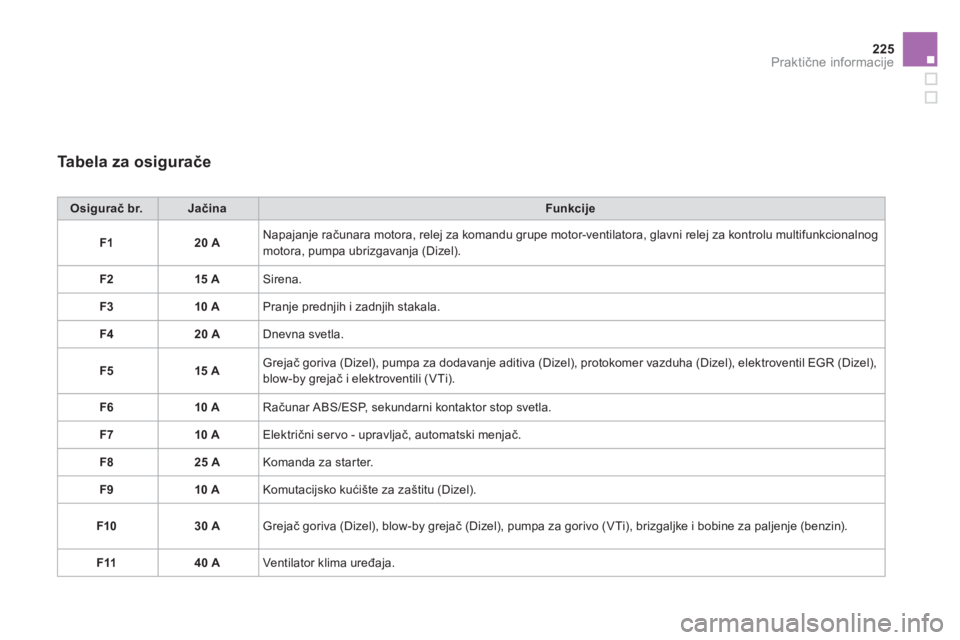

Tabela za osigurače
Osigurač br.JačinaFunkcije
F120 A
Napajanje računara motora, relej za komandu grupe motor-ventilatora, glavni relej za kontrolu multifunkcionalnogmotora, pumpa ubrizgavanja (Dizel).
F
215 A Sirena.
F
310 A Pranje prednjih i zadnjih stakala.
F420 A Dnevna svetla.
F5
15 A Grejač goriva (Dizel), pumpa za dodavanje aditiva (Dizel), protokomer vazduha (Dizel), elektroventil EGR (Dizel),
blow-by grejač i elektroventili (VTi).
F
610 A Računar ABS/ESP, sekundarni kontaktor stop svetla.
F
710 A Električni ser vo - upravljač, automatski menjač.
F8
25 A Komanda za starter.
F
910 A Komutacijsko kućište za zaštitu (Dizel).
F10 30 A
Gre
jač goriva (Dizel), blow-by grejač (Dizel), pumpa za gorivo (VTi), brizgaljke i bobine za paljenje (benzin).
F1140 A Ventilator klima uređaja.

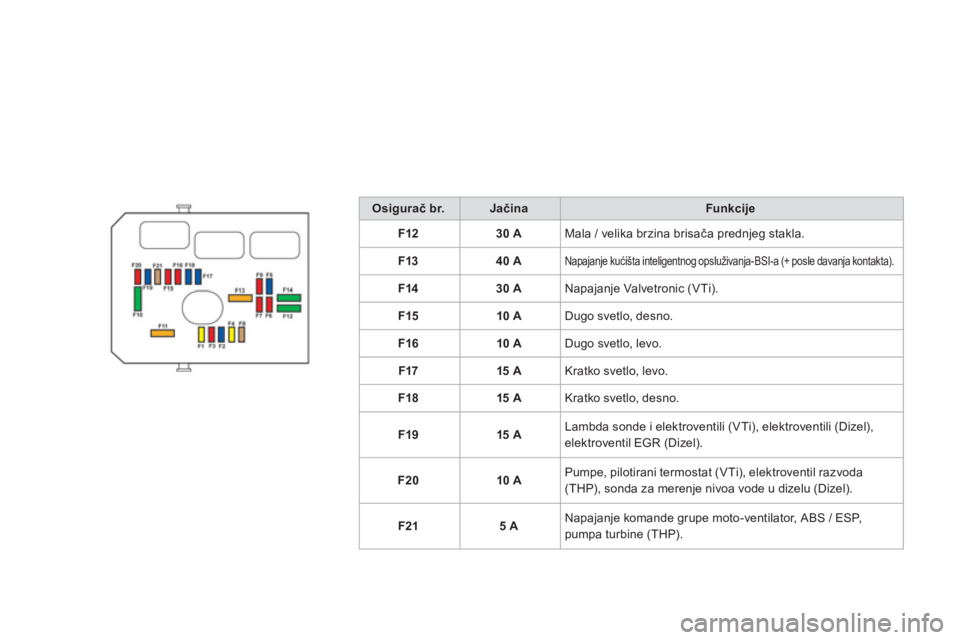

Osigurač br.JačinaFunkcije
F1230 AMala / velika brzina brisača prednjeg stakla.
F1
340 ANapajanje kućišta inteligentnog opsluživanja-BSI-a (+ posle davanja kontakta).
F1430 ANapajanje Valvetronic (VTi).
F1
510 ADugo svetlo, desno.
F16 10 A
Dugo svetlo, levo.
F1715 AKratko svetlo, levo.
F18 15
AKratko svetlo, desno.
F1
915 ALambda sonde i elektroventili (VTi), elektroventili (Dizel),
elektroventil EGR
(Dizel).
F20 10 APumpe, pilotirani termostat
(VTi), elektroventil razvoda(THP), sonda za merenje nivoa vode u dizelu (Dizel).
F2
15 ANapajanje komande grupe moto-ventilator, ABS / ESP,pumpa turbine (THP).

227Praktične informacije


Tabela maksi osigurača
Osigurač br.JačinaFunkcije
MF1*60 A Grupa motor-ventilatora.
MF2* 30 A
Pumpa ABS / ESP.
MF3 * 30 A
Elektroventili ABS / ESP.
MF4 * 60 A
Napajanje BSI-a.
MF5 *60 A
Napajanje BSI-a.
MF6 * 30 A
Dodatna grupa moto-ventilatora (THP).
MF7 * 80
A
Kutija sa osiguračima u kabini.
MF8 *-
Ne koristi se.

*
Maksi osi
gurači služe kao dodatna zaštita električnih sistema. Svaka inter vencija na velikim osiguračima treba da se vrši u ser visnoj mreži CITROËN
ili u stručnom servisu.

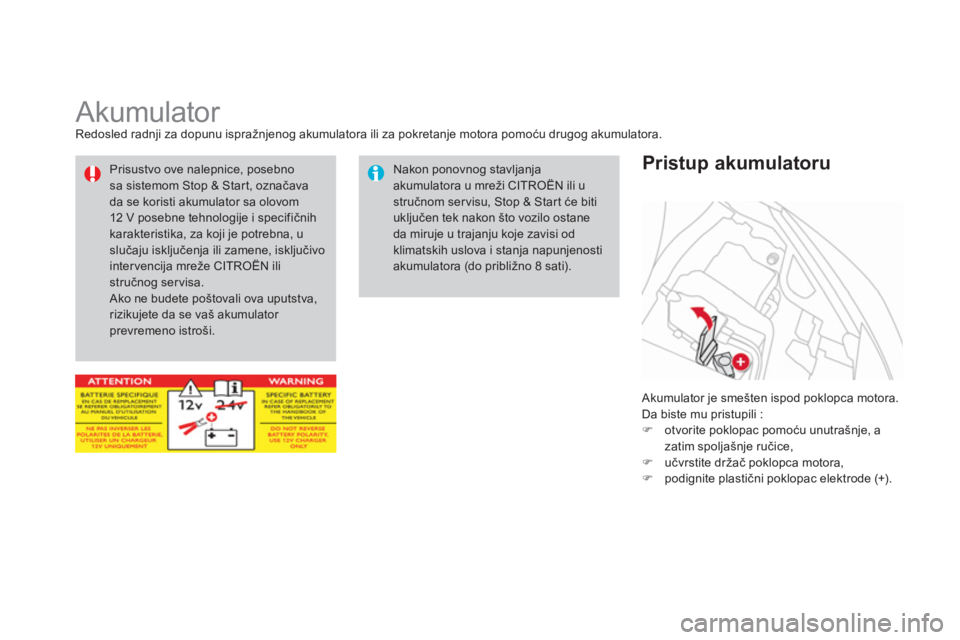

Akumulator Redosled radnji za dopunu ispražnjenog akumulatora ili za pokretanje motora pomoću drugog akumulatora.
Akumulator
je smešten ispod poklopca motora.
Da biste mu pristupili :
)
otvorite poklopac pomoću unutra
