Cateva recomandari de conducere
Respectati in orice situatie codul rutier si fiti concentrat la drum indiferent de conditiile de circulatie.
Fiti atent la trafic si mentineti intotdeauna mainile pe volan pentru a fi pregatit sa reactionati in orice
moment si in orice situatie.
In cazul unei calatorii lungi, este recomandat sa faceti o pauza la fiecare doua ore.
In caz de intemperii, adoptati un stil flexibil de conducere, anticipati situatiile de franare si mariti
distantele de siguranta.
Conducerea pe un drum inundat
Nu este recomandat sa conduceti pe un
drum inundat, deoarece acest lucru ar putea
deteriora grav motorul, cutia de viteze si
sistemele electrice ale vehiculului.
Important!
Nu conduceti niciodata cu frana de
stationare actionata - Pericol de
supraincalzire si de deteriorare a
sistemului de franare!
Nu stationati si nu turati motorul,
cand vehiculul este oprit, in zonele
unde diferite substante si materiale
inflamabile (iarba uscata, frunze
uscate...) pot intra in contact cu
sistemul de evacuare fierbinte - Pericol
de incendiu!
Nu lasati niciodata un vehicul
nesupravegheat, cu motorul pornit.
Daca trebuie sa parasiti vehiculul
cu motorul pornit, actionati frana de
stationare si deplasati maneta de viteze
in punctul mort sau in pozitia N sau P,
in functie de tipul cutiei de viteze.
-

a

sigurati-va ca apa nu are o adancime
mai mare de 15 cm, tinand cont de valurile
ce pot fi generate de ceilalti utilizatori ai
drumului,
-

d

ezactivati functia Stop & Start,
-

r

ulati cu o viteza cat mai mica posibil, fara
a accelera. Nu depasiti in niciun caz viteza
de 10 km/h,
-

n

u va opriti si nu opriti motorul.
In cazul in care trebuie sa traversati un drum
inundat:
La iesirea de pe drumul inundat, imediat ce
conditiile de siguranta permit acest lucru,
franati usor de mai multe ori pentru a usca
discurile si placutele de frana.
Daca aveti dubii cu privire la starea vehiculului
dumneavoastra, consultati reteaua CITROËN
sau un Service autorizat.

DS3_ro_Chap04_conduite_ed01-2015
Stop & StartSistemul Stop & Start trece motorul momentan în stare de veghe - mod STOP - pe durata fazelor de oprire din circulaţie (semafoare, ambuteiaje,
altele...). Motorul porneşte din nou, automat, - mod START - imediat ce doriţi să reporniţi. Repornirea se efectuează instantaneu, rapid şi silentios.
Per fect adaptat pentru utilizare urbană, sistemul Stop & Start permite reducerea consumului de carburant, a emisiilor de gaze poluante şi a nivelului
sonor la opriri.
Functionare
Trecerea motorului in
mod STOP
Pentru confort, în timpul unei manevre
de parcare, modul STOP este
indisponibil timp de câteva secunde
după decuplarea mersului inapoi.
Modul STOP nu modifică funcţiile
vehiculului, cum ar fi frânarea,
asistarea direcţiei...
Nu alimentaţi cu carburant când
motorul este în mod STOP; este
imperativă taierea contactului cu cheia.
Martorul "ECo"
s
e aprinde pe
tabloul de bord şi motorul trece în
stare de veghe:
-

c

u o cutie de viteze manuala , la o viteza
mai mica de 20 km/h, cand treceti maneta
de viteze la punctul mort si eliberati pedala
de ambreiaj.
-

c

u o cutie de viteze pilotata cu 5 sau
6 trepte, la oprire sau la o viteza mai
mica de 8 km/h (in functie de versiune),
cand apăsaţi pedala de frână, sau treceţi
selectorul de viteze în poziţia N .
Un contor de timp cumulează
timpul de trecere în modul STOP
pe durata parcurgerii unui traseu.
El se resetează (revine la zero)
la fiecare punerea a contactului
cu cheia. Modul STOP nu se activează când:
-
u sa conducătorului este deschisă,
-

c
entura de siguranţă a conducătorului este
decuplată,
-

v
iteza vehiculului nu a depăşit 10 km/h de
la ultima pornire cu cheia,
-

m
enţinerea confortului termic în habitaclu
o necesită,
-

d
ezaburirea este activată,
-

u
nele condiţii punctuale (încărcarea
bateriei, temperatura motorului, asistarea
la frânare, temperatura exterioară...) o
necesită, pentru asigurarea controlului
sistemului.
Cazuri particulare: mod STOP
indisponibil
Martorul "ECo" c lipeşte câteva
secunde, apoi se stinge.
Aceasta functionare este perfect normala.

11 7
DS3_ro_Chap04_conduite_ed01-2015
Trecerea motorului in mod
S TA R T
Martorul "ECo" s e stinge şi motorul
reporneste:
-

c

u o cutie de viteze manuala, cand
apasati pedala de ambreiaj,
-

c

u o cutie de viteze pilotata cu 5 sau
6 trepte :
●

c

u selectorul de viteze în poziţia A
sau M , cand eliberaţi pedala de frână,
●

s

au cu selectorul de viteze în poziţia N
şi pedala de frână eliberată, cand treceţi
selectorul de viteze în poziţia A sau M ,
●

s

au cand cuplaţi mersul inapoi.
Cazuri particulare: declansare
automata a modului START
Dacă neutralizarea a fost efectuată
în modul STOP, motorul reporneşte
imediat.
În orice moment, apăsaţi pe comanda "EC
o


oFF

"
, pentru a neutraliza sistemul.
Aceasta este semnalată prin aprinderea
martorului comenzii, însoţită de un mesaj pe
ecran.
Neutralizare
Din motive de siguranta, modul START se
declanşează automat când:
-

d
eschideti usa conducătorului,
-

d
ecuplati centura de siguranţă a
conducătorului,
-

v
iteza vehiculului depăşeşte 11 km/h, cu o
cutie de viteze manuala pilotata,
-

u
nele condiţii punctuale (încarcarea
bateriei, temperatura motorului, asistarea
la frânare, temperatura exterioară...) o
necesită, pentru asigurarea controlului
sistemului sau al vehiculului.
Martorul "EC
o" c

lipeşte câteva
secunde, apoi se stinge.
Aceasta functionare este perfect normala.
Cu o cutie de viteze manuala in
mod

STOP, in cazul cuplarii unei trepte
fara a debreia complet, un mesaj se
afiseaza pentru a va indica sa apasati
pedala de ambreiaj pentru a asigura
repornirea.
Conducere

DS3_ro_Chap04_conduite_ed01-2015
Sistemul se reactivează automat, la
fiecare nouă pornire cu cheia.
Reactivare
Acest sistem necesită o baterie avand o
tehnologie si caracteristici specifice (repere
disponibile în reţeaua CITROËN sau la un
Service autorizat).
Montarea unei baterii neavand reper CITROËN
antrenează riscuri de disfuncţii ale sistemului.
În cazul unei disfunctii la nivelul sistemului,
martorul comenzii "EC
o


o
F

F" se aprinde
intermitent, apoi rămâne aprins continuu.
Efectuaţi o verificare în reţeaua CITROËN sau
la un Service autorizat.
În caz de anomalie în mod STOP, este posibil
ca motorul să se oprească. Toti martorii din
tabloul de bord se aprind. În acest caz este
necesară tăierea contactului şi apoi repornirea
cu cheia.
Anomalie de functionare Intretinere
Înainte de orice intervenţie sub capota
motorului, neutralizaţi sistemul Stop
&
Start, pentru a evita orice risc de rănire
legat de o declanşare automată a
modului START.
Sistemul Stop & Start se bazează pe o
tehnologie avansată. Orice intervenţie
asupra acestui tip de baterie trebuie
realizata exclusiv in reţeaua CITROËN
sau la un Service autorizat.
Apăsaţi din nou pe comanda "ECo

oF
F"
.
Sistemul este din nou activ; aceasta este
semnalată prin stingerea martorului comenzii
insotita de un mesaj pe ecran.

DS3_ro_Chap08_info-pratiques_ed01-2015
Rezervor de carburantCapacitatea rezer vorului: aproximativ 50 litri (Benzina) sau 46 litri (Diesel) sau 33 litri (GPL);
(In functie de versiune: aproximativ 30 litri (Benzina sau Diesel)).
Nivel minim de carburant
Alimentare
O etichetă, lipită pe interiorul capacului, vă indică
tipul de carburant ce trebuie utilizat în funcţie de
motorizarea vehiculului dumneavoastră.
Adaugarea de carburant trebuie sa depaseasca
volumul de 7 litri, pentru a putea fi detectata de
indicatorul de nivel carburant.Atât timp cât buşonul nu este fixat la
locul său, cheia nu poate fi scoasă din
butuc.
Deschiderea busonului poate declansa
un zgomot generat de aerul ce intra
in rezervor. Depresiunea este absolut
normala si este datorata etansarii
circuitului de carburant.
Pentru realizarea alimentării în condiţii maxime
de siguranta:
F

e
ste imperativ sa opriti motorul,
F

d
eschideţi capacul rezervorului,
F

i
ntroduceţi cheia în buşon, apoi rotiţi-o spre
stânga, F
s coateţi buşonul şi agăţaţi-l de locaşul de
pe partea interioară a trapei,
F

f
aceţi plinul rezervorului, dar nu insistati
peste a 3-a oprire a pompei ; aceasta ar
putea genera disfuncţii.
Odată alimentarea terminată:
F

p
uneţi buşonul la locul lui,
F

r
otiţi cheia spre dreapta, apoi scoateţi-o din
buşon,
F

în
chideţi capacul de protectie a busonului.
Când este atins nivelul minim de
carburant, acest martor se aprinde
pe tabloul de bord. La prima
aprindere, in rezervor mai sunt
aproximativ 5 litri
.
Cu Stop & Start, nu efectuati niciodata
o alimentare cu carburant cand motorul
este in mod STOP; este imperativa
taierea contactului cu cheia.
Este imperativ sa alimentati cu carburant,
pentru a evita o pana.
În caz de pană totala de carburant (Diesel),
consultaţi si rubrica " Verificări".

223
DS3_ro_Chap08_info-pratiques_ed01-2015

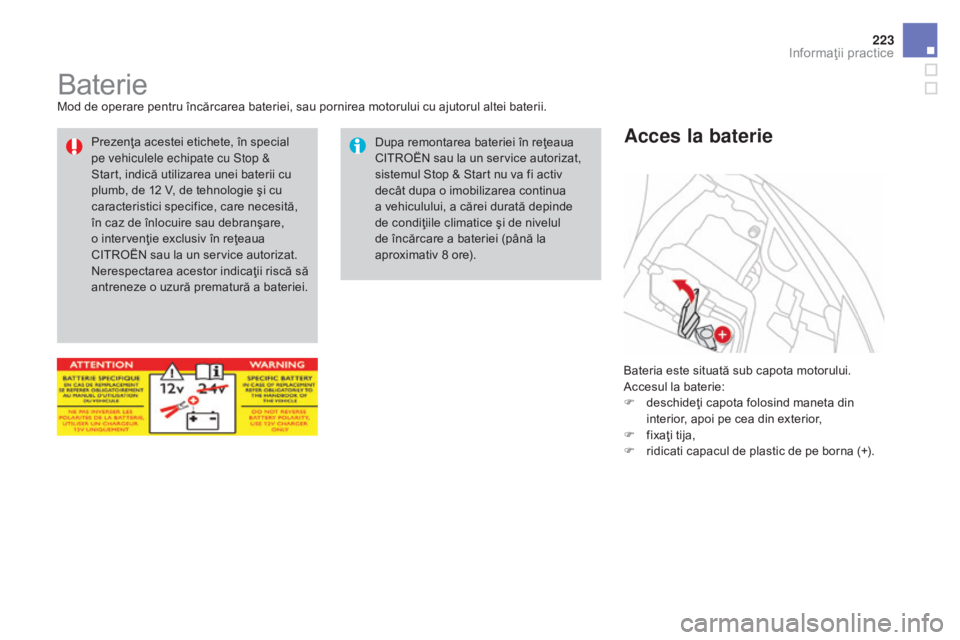

BaterieMod de operare pentru încărcarea bateriei, sau pornirea motorului cu ajutorul altei baterii.Bateria este situată sub capota motorului.
Accesul la baterie:
F

d
eschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F

f
ixaţi tija,
F

r
idicati capacul de plastic de pe borna (+).
Acces la baterieDupa remontarea bateriei în reţeaua
CITROËN sau la un service autorizat,
sistemul Stop & Start nu va fi activ
decât dupa o imobilizarea continua
a vehiculului, a cărei durată depinde
de condiţiile climatice şi de nivelul
de încărcare a bateriei (până la
aproximativ 8 ore).
Prezenţa acestei etichete, în special
pe vehiculele echipate cu Stop &
Start, indică utilizarea unei baterii cu
plumb, de 12 V, de tehnologie şi cu
caracteristici specifice, care necesită,
în caz de înlocuire sau debranşare,
o intervenţie exclusiv în reţeaua
CITROËN sau la un service autorizat.
Nerespectarea acestor indicaţii riscă să
antreneze o uzură prematură a bateriei.
Informaţii practice

239
DS3_ro_Chap09_verifications_ed01-2015
Capota
Deschidere
F Deschideţi uşa stanga faţă.
F T rageţi de maneta interioară A , poziţionată
în partea inferioară a cadrului uşii. F

Î
mpingeţi către stânga comanda B şi
ridicaţi capota.
Înainte de orice intervenţie sub capota
motorului, neutralizaţi sistemul Stop &
Start, pentru a evita orice risc de rănire
generat de o declanşare automată a
modului START.
Existenţa unei comenzi în interiorul
vehiculului împiedică deschiderea
capotei atâta timp cât uşa din faţă
stânga este închisă.
F

D
eclipsaţi tija de susţinere a capotei C din
locaşul său tinand-o de partea protejata cu
spuma de cauciuc.
F

F
ixaţi tija de susţinere a capotei locasul
destinat pentru a ţine capota deschisă.
Inchiderea capotei
F Scoateţi tija de susţinere din locaşul de susţinere.
F

C
lipsaţi susţinătorul de capotă în locaşul său.
F

C
oborâţi capota şi daţi-i drumul la sfârşitul
cursei.
F

T
rageţi de capotă pentru a o verifica dacă
este blocată corespunzător.
Cand motorul este cald, manipulati
cu grija comanda exterioara si tija de
sustinere a capotei.
Pentru a nu deteriora echipamentele
electrice, este interzisa in mod categoric
utilizarea spalarii cu apa sub presiune in
cadrul copmartimentului motorului.
Verificări

Controale
Baterie 12 VFiltru de aer si filtru de habitaclu
Filtru de uleiFiltru de particule (Diesel)
Daca nu exista indicatii contrare, controlati aceste elemente conform planului de intretinere al constructorului si in functie de motorizarea vehiculului.
Controlaţi-le în reţeaua CITROËN sau la un Service autorizat.
Bateria nu necesită întreţinere.
Totuşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă. Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea inlocuirii acestor
elemente.
Schimbaţi filtrul de ulei la fiecare
shimbare a uleiului de motor.
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea de inlocuire a acestui
element.
Prezenţa acestei etichete, în special pe
vehiculele echipate cu Stop & Start, indică
utilizarea unei baterii cu plumb, de 12 V, de
tehnologie şi cu caracteristici specifice, care
necesită, în caz de înlocuire sau debranşare, o
intervenţie exclusiva în reţeaua CITROËN sau
la un service autorizat. Inceputul saturării filtrului
de particule este indicat prin
aprinderea temporară a acestui martor, insoţită
de un mesaj dedicat pe ecranul multifunctional.
Imediat ce condiţiile de circulaţie vă permit,
regeneraţi filtrul rulând cu o viteză de cel puţin
60 km/h până la stingerea martorului.
Dacă martorul rămâne afişat, este vorba de o
lipsă de aditiv: consultaţi paragraful "Nivel de
aditiv pentru motorină".
La un vehicul nou, primele operatii de
regenerare a filtrului de particule pot
fi insoţite de un miros de ars, per fect
normal.
După o funcţionare prelungită a
vehiculului la viteză redusă sau la
ralanti, puteţi să constataţi emisii
de aburi de apă pe eşapament,
când acceleraţi. Aceşti aburi nu au
consecinţe asupra comportamentului
vehiculului şi nici asupra mediului.
În caz că trebuie să efectuaţi operaţiuni la baterie,
consultaţi rubrica "Baterie 12 V ", pentru a cunoaşte
măsurile de prevedere pe care trebuie să le luaţi
înainte de debranşarea şi după rebranşarea bateriei.În funcţie de mediu (atmosferă cu praf...) şi
de utilizarea vehiculului (conducere în mediu
urban...), schimbati-le, dacă este necesar, de
două ori mai des .
Un filtru de habitaclu îmbâcsit poate deteriora
per formanţele sistemului de aer condiţionat şi
poate genera mirosuri neplacute.

DS3_ro_Chap10_caracteristiques_ed01-2015
Motoare pe benzinaPureTech 82PureTech 82 S&S VTi 120
Cutii de viteze BVM (Manuala cu 5 trepte)ETG (Pilotata cu 5 trepte)BVA (Automata cu 4 trepte)
Tipuri variante versiuni:
S A... HMZ6
HMZ6/PS 5FS9
Cilindree (cm
3) 1 19 91 19 91 598
Alezaj x cursa (mm) 75 x 90,575 x 90,577 x 85,8
Putere max.: norma CEE (kW)* 6060 88
Regim de putere max. (rot /min) 5 7505 7506 000
Cuplu max.: norma CEE (Nm) 118118160
Regim de cuplu max. (rot /min) 2 7502 7504 250
Carburant Fara plumbFara plumbFara plumb
Catalizator DaDaDa
Capacitate ulei (in litri) a motorului
(cu schimbare cartuş) 3,25
3,25 4,25
*

P

uterea maxima corespunde valorii omologate cu motorul la standul de incercari, cu respectarea conditiilor definite prin reglementare Europeana
(directiva 1999/99/CE).
Motorizari benzina
.../S: model echipat cu Stop & Start.

251
DS3_ro_Chap10_caracteristiques_ed01-2015
Motoare benzinaTHP 155
THP 150 **
THP 160 *** THP 165 S&S
THP 150 S&S ** PureTech 110 S&S
Cutii de viteze BVM6 (Manuala cu
6
trepte)BVM6 (Manuala cu
6
trepte)BVM (Manuala cu
5


t r e pte)E AT 6

(Automata
cu 6 trepte)
Tipuri variante versiuni:
SA... 5FV8
5FN8**
5FM8*** 5GZM/S
5GWM/S** HNZ6/S
H NZ T/S
Cilindree (cm
3) 1 5981 598 1 598
Alezaj x cursa (mm) 77 x 85,877 x 85,8 75 x 90,5
Putere max.: norma CEE (kW)* 115
11 0 * *
120*** 120
11 0 * * 81
Regim de putere max. (rot /min) 6 0006 000 5 500
Cuplu max.: norma CEE (Nm) 240240 205
Regim de cuplu max. (rot /min) 1 4001 750 1 500
Carburant Fara plumbFara plumb Fara plumb
Catalizator DaDa Da
Capacitate ulei (in litri) a motorului
(cu schimbare cartus) 4,25
4,25 3,25
*

P

uterea maxima corespunde valorii omologate pe standul de incercari, in functie de conditiile definite de reglementarea europeana
(directiva 1999/99/CE).
** Pentru Belgia si Rusia.
*** Pentru Brazilia.
Motorizari benzina
.../S: model echipat cu Stop & Start.
Caracteristici tehnice
