Page 6 of 410
DS3_et_Chap00a_sommaire_ed01-2015
TURVALISUSPR AKTILINE
INFORmA
TSIOON
LASTE
TURVALISUS
168
Lapseistmed
171 K aasreisija esiturvapadja
blokeerimine
178
I
SOFIX turvatoolid
14 4
Suunatuled
14 4 M
ärguanne ohu korral
14 5
Helisignaal
14 5
H
ädaabikõne või autoabi
kutsumine
14 6
Rehvirõhuandur
15 0
P
idurduse abisüsteemid
151
T
rajektoori kontrollimise
süsteemid
153
A
ctive City Brake
157
T
urvavööd
160
T
urvapadjad 184 Kütusepaak186 Vale kütuse tankimise takistus
(Diisel)
187 Kütuse lõppemine sõidu ajal (Diisel)
188 AdBlue® lisaaine ja SCR süsteem
(BlueHDi diiselmootoritele)
195 Rehvi ajutise parandamise komplekt
200 Ratta vahetamine207 Lumeketid208 Lambipirni vahetamine216 Kaitsme vahetamine223 Aku226 Säästurežiim227 Klaasipuhasti harja vahetamine228 Sõiduki pukseerimine230 Haagise pukseerimine232 Hooldusnõuanded234 Lisaseadmed
130 Tuledelülitid
133 T ulede automaatsüttimine
13 4
LE
D päevatuled
135
T
ulede reguleerimine
136
K
laasipuhasti lülitid
14 0
Laetuli
141
M
iljöövalgustus
141
P
akiruumi valgustus
008006007
N Ä H TAV U S005
Page 35 of 410
33
DS3_et_Chap01_controle-de-marche_ed01-2015
märgutulipõlebPõhjus Tegevus / Tähelepanekud
AdBlue
® lisaaine
(Diisel BlueHDi) süttib süüte
sisselülitamisel
ja jääb põlema,
kaasneb helisignaal ja
sõiduulatust tähistav
teade. Sõiduulatus on
ahemikus 600 - 2400 km.
Täitke AdBlue® lisaaine paak : pöörduge CITROËN
esindusse või kvalifitseeritud töökotta või täitke paak
ise vastavas peatükis olevate juhiste põhjal.
+ vilgub, seotud
SERVICE
märgutulega,
kaasneb helisignaal ja
sõiduulatust tähistav
teade.Sõiduulatus on vahemikus 0 - 600 km.
Peate täitma AdBlue
® lisaaine paagi, et vältida
riket : pöörduge kindlasti CITROËN esindusse või
kvalifitseeritud töökotta või täitke paak ise vastavas
peatükis olevate juhiste põhjal.
vilgub, seotud
SERVICE
märgutulega,
kaasneb helisignaal
ja käivitamist keelav
teade. AdBlue
® lisaaine paak on tühi :
käivitustakistus ei lase mootorit
käivitada. Mootori käivitamiseks peate
lisama AdBlue® lisaainet :
p
öörduge CITROËN esindusse või kvalifitseeritud
töökotta või täitke paak ise vastavas peatükis olevate
juhiste põhjal.
Te peate kindlasti lisama vähemalt 3,8 liitrit AdBlue
®
lisaainet.
Korrasoleku kontroll
Page 190 of 410
DS3_et_Chap08_info-pratiques_ed01-2015
AdBlue® lisaaine ja SCR süsteem
BlueHDi diiselmootoritele
Keskkonna säästmiseks ja uute Euro 6 normide
täitmiseks ilma diiselmootori sooritusvõimet
kahjustamata või kütusekulu suurendamata
otsustas CITROËN paigaldada oma
sõidukitele heitgaaside ümbertöötlussüsteemi,
mis ühendab SCR süsteemi (selektiivne
katalüüsreduktsioon) ja tahmaosakeste filtrit
(FA P).
SCR süsteem
Karbamiidi sisaldava AdBlue® lisaaine
abil muudab katalüsaator kuni
85%
lämmastikoksiididest (NOx) lämmastikuks
ja veeks, mis on kahjutud nii tervisele kui ka
keskkonnale. AdBlue
® on spetsiaalses paagis, mis asub
sõiduki tagaosas pakiruumi all. Paak mahutab
17 liitrit
: paagitäie lisaainega saab sõita
umbes 20 000 km, seejärel hakkab tööle
hoiatusseade, mis teavitab teid niipea, kui
lisaainet jätkub veel 2 400 km läbimiseks.
Iga korralise hoolduse käigus CITROËN
esinduses või kvalifitseeritud töökojas viiakse
läbi AdBlue
® lisaaine lisamine, et tagada SCR
süsteemi korralik töö.
Kui kahe hoolduse vaheline läbisõit ületab
20
000 km, soovitame lasta vahepeal
CITROËN esinduses või kvalifitseeritud
töökojas lisaainet lisada. Kui AdBlue
® lisaaine paak on tühi,
takistab spetsiaalne seade mootorit
käivitada.
Kui SCR süsteemis on rike, ei vasta
teie auto heitgaaside tase enam
Euro 6 nõuetele
: teie sõiduk muutub
saastavaks.
Kui tuvastatakse SCR süsteemi rike,
peate esimesel võimalusel CITROËN
esindusse või kvalifitseeritud töökotta
minema
: pärast 1 100 km läbimist
aktiveerub seade automaatselt, et
takistada mootori käivitamist.
Page 191 of 410
189
DS3_et_Chap08_info-pratiques_ed01-2015
Lisaaine varu (sõiduulatuse) näit
Niipea, kui AdBlue® tase on minimaalne või
pärast SCR saastevastase süsteemi rikke
tuvastamist kuvatakse süüte sisselülitamisel
näidikule kilomeetrite arv, mille saate enne
mootori käivitamise blokeerumist läbida.
Kui süsteemi rike ja AdBlue
® madal tase
tuvastatakse üheaegselt, kuvatakse näidikule
lisaaine tase. Mootori käivitustakistus aktiveerub
automaatselt kohe, kui AdBlue
® paak
on tühi.
Kui sõiduk ei käivitu AdBlue® lisaaine madala taseme tõttu
Sõiduulatus on üle 2 400 km
Süüte sisselülitamisel ei kuvata automaatselt
sõiduulatuse infot. Sõiduulatus on 600 - 2 400 km
Pärast süüte sisselülitamist süttib märgutuli
UREA, kostub helisignaal ja ekraanile ilmub
teade (nt
: "Top up emissions additive :
Starting prevented in 1 500 km"), mis näitab
järelejäänud sõiduulatust kilomeetrites või
miilides.
Sõidu ajal ilmub teade iga 300 km järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Praktiline informatsioon
Page 192 of 410
DS3_et_Chap08_info-pratiques_ed01-2015
Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade (nt : "Top
up emissions additive
: Starting prevented in
600 km"), mis näitab järelejäänud sõiduulatust
kilomeetrites või miilides.
Sõidu ajal ilmub teade iga 30 sekundi järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue
®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Vastasel juhul ei saa mootorit enam käivitada. Sõiduulatus on 0 - 600 km
Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade "Top up
emissions additive
: Starting prevented".
AdBlue
® paak on tühi : käivitustakistuse seade
e
i lase mootorit käivitada.
Rike seoses AdBlue
®
lisaaine ot sa saa misega
Mootori taaskäivitamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta ja laske lisaainet lisada.
Kui lisate lisaainet ise, valage paaki
vähemalt 3,8 liitrit AdBlue
® lisaainet.
Põhjalikumat infot leiate osast
"Vedelike lisamine".
Page 194 of 410
DS3_et_Chap08_info-pratiques_ed01-2015
AdBlue® lisaaine külmumine
Hoidke AdBlue® lisaainet lastele
kättesaamatus kohas ja originaalpudelis.
Ärge valage AdBlue
® lisaainet mõnda teise
anumasse
: lisaaine kaotab oma puhtuse.
Ärge lahjendage lisaainet veega.
Ärge valage lisaainet bensiinipaaki.
Lisaaine lisamiseks ärge kasutage
suurtele sõidukitele mõeldud AdBlue
®
distribuutorit.
AdBlue
® lisaaine paak täidetakse iga kord,
kui viite oma sõiduki CITROËN esindusse või
kvalifitseeritud töökotta ülevaatusele.
Sellegipoolest võib juhtuda, et lisaainet tuleb
lisada ka kahe ülevaatuse vahepealsel ajal, eriti
hoiatuse (märgutuli ja teade) korral.
Selleks võite pöörduda CITROËN esindusse
või kvalifitseeritud töökotta.
Kui kavatsete lisaainet ise lisada, lugege enne
hoolikalt läbi järgmised hoiatused.
AdBlue® lisaaine lisamine
Ettevaatusabinõud
Kasutage ISO 22241 normile vastavat AdBlue®
lisaainet.
Tilkumisvastase seadmega pudelid lihtsustavad
lisaaine lisamist. 1,89 liitriseid lisaaine
pudeleid saate osta CITROËN esindusest või
kvalifitseeritud töökojast.
AdBlue® lisaaine on karbamiidi baasil lahus.
Tegemist on mittesüttiva, värvitu ja lõhnatu
vedelikuga (säilitada jahedas ruumis).
Vedeliku sattumisel nahale peske
kokkupuutekoht seebi ja voolava veega. Silma
sattumise korral peske silmi viivitamatult
rohke voolava veega või silmapesuvedelikuga
vähemalt 15 minuti jooksul. Jätkuva
põletustunde või ärrituse korral pöörduge arsti
poole.
Allaneelamise korral loputage otsekohe suu
puhta veega ja jooge seejärel rohkelt vett.
Teatud juhtudel (näiteks kõrge temperatuuri
korral) ei saa välistada ammoniaagi
eraldumist
: sellisel juhul ei tohi lisaainet sisse
hingata. Ammoniaagiaurud ärritavad silmi, nina
ja kurku.
AdBlue
® lisaaine külmub
temperatuuril -11°C.
SCR süsteemi juurde kuulub AdBlue
®
paagi soojendusseade, mis võimaldab
sõita ka väga külma ilmaga.
Page 195 of 410
193
DS3_et_Chap08_info-pratiques_ed01-2015
Ärge hoidke AdBlue® pudeleid oma
sõidukis.
AdBlue
® külmub temperatuuril alla -11°C ja
kvaliteet halveneb, kui temperatuur ületab
25°C. Säilitage lisaaine pudeleid jahedas ja
otsese päikese eest kaitstud kohas.
Sellistes tingimustes säilib lisaaine vähemalt
aasta.
Külmunud lisaainet võib pärast toatemperatuuril
sulatamist kasutada.
Nõuanded säilitamiseks
Enne lisaaine lisamist kontrollige, kas sõiduk on
pargitud tasasele ja horisontaalsele pinnale.
Talvel kontrollige, et sõiduki temperatuur oleks
üle -11°C. Kui AdBlue
® on külmunud, ei saa
seda paaki valada. Parkige oma sõiduk paariks
tunniks soojemasse kohta, et saaksite lisaainet
lisada.
Protseduur
F Lülitage süüde välja ja eemaldage süütevõti. F
AdBlue
® paagile ligi pääsemiseks tõstke
pakiruumi põrandakate üles ja olenevalt
varustusest eemaldage varuratas või
panipaik.
F
K
eerake musta korki veerand pööret
vastupäeva ilma korgile vajutamata ja
tõstke see üles.
F
K
eerake sinist korki kuuendik pööret
vastupäeva.
F
T
õstke kork üles.
Praktiline informatsioon
Page 196 of 410
DS3_et_Chap08_info-pratiques_ed01-2015
Oluline info : kui teie sõidukis
olev AdBlue® paak on täiesti tühi -
n
agu edastatud teade ja mootori
mittekäivitumine näitasid - peate lisama
vähemalt 3,8 liitrit lisaainet (ehk kaks
1,89 liitrist pudelit).
Lisaaine pritsimise korral peske vastav koht
kohe külma veega või puhastage niiske lapiga.
Kui lisaaine on kristalliseerunud, eemaldage
see käsna ja sooja veega.
Oluline : lisaaine lisamisel pärast
p aagi tühjakssaamist , millest teavitab
ka teade "Top up emissions additive
:
Starting prevented" (lisa lisaainet
:
käivitamine keelatud), peate enne
süüte sisselülitamist umbes 5 minutit
ootama ilma juhiust avamata, sõiduki
lukustust avamata ja süütevõtit
süütelukku sisestamata.
Lülitage süüde sisse ja 10 sekundi
pärast käivitage mootor.
F
V
õtke AdBlue
® pudel. Pärast säilivustähtaja
kontrollimist lugege tähelepanelikult sildil
olevaid kasutusjuhiseid enne, kui hakkate
pudeli sisu oma sõidukis olevasse AdBlue
®
paaki valama.
Ärge visake tühje AdBlue
® pudeleid
tavaprügi hulka. Viige pudelid
spetsiaalsetesse konteineritesse või
müügiesindusse.
F
P
ärast pudeli eemaldamist kuivatage
paagi suu niiske lapi abil väljavoolanud
vedelikust.
F
A
setage sinine kork paagile tagasi ja
keerake seda päripäeva kuuendik pööret
ehk kuni lõpuni.
F
A
setage must kork tagasi ja keerake seda
veerand pööret päripäeva ilma korgile
vajutamata. Kontrollige, et korgi tähis asuks
aluse tähisega täpselt kohakuti.
F
O
lenevalt varustusest pange varuratas ja/
või panipaik pakiruumi põhja tagasi.
F
P
ange pakiruumi põrandakate tagasi ja
sulgege luuk.
Page 355 of 410
353
DS3_et_Chap12_index-recherche_ed01-2015

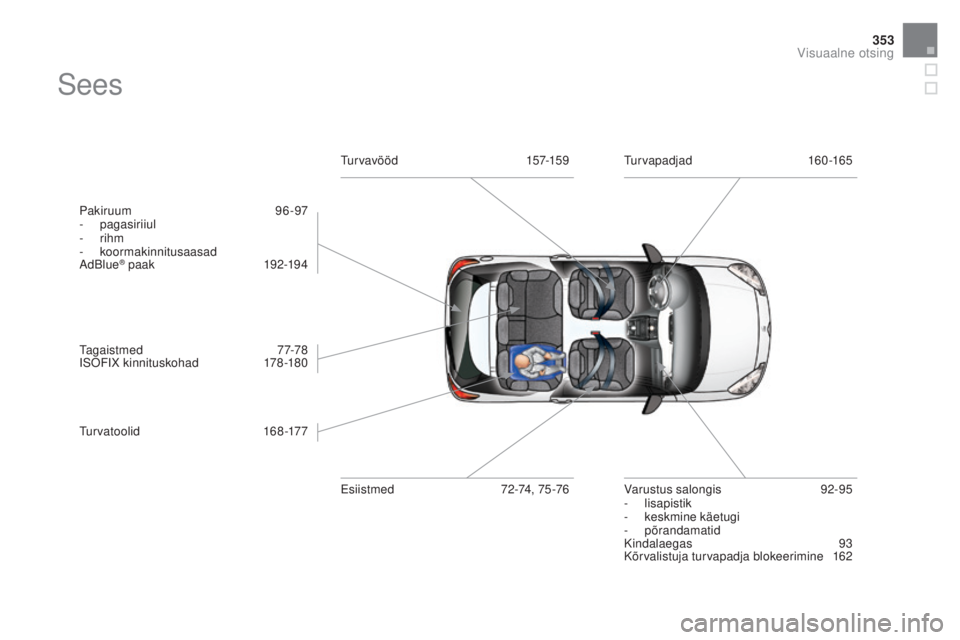

Sees
Pakiruum 96-97
- pagasiriiul
-
rihm
-
koormakinnitusaasad
AdBlue
® paak 19 2-19 4
Tagaistmed
77-78
ISOFIX kinnituskohad
1
78-180
Turvatoolid
168-177Tur vavööd
15
7-159
Esiistmed
7
2-74, 75 -76Turvapadjad
160-165
Varustus salongis
9
2-95
-
lisapistik
-
k
eskmine käetugi
-
põrandamatid
Kindalaegas
9
3
Kõrvalistuja turvapadja blokeerimine
1
62
Visuaalne otsing
Page 357 of 410
355
DS3_et_Chap12_index-recherche_ed01-2015

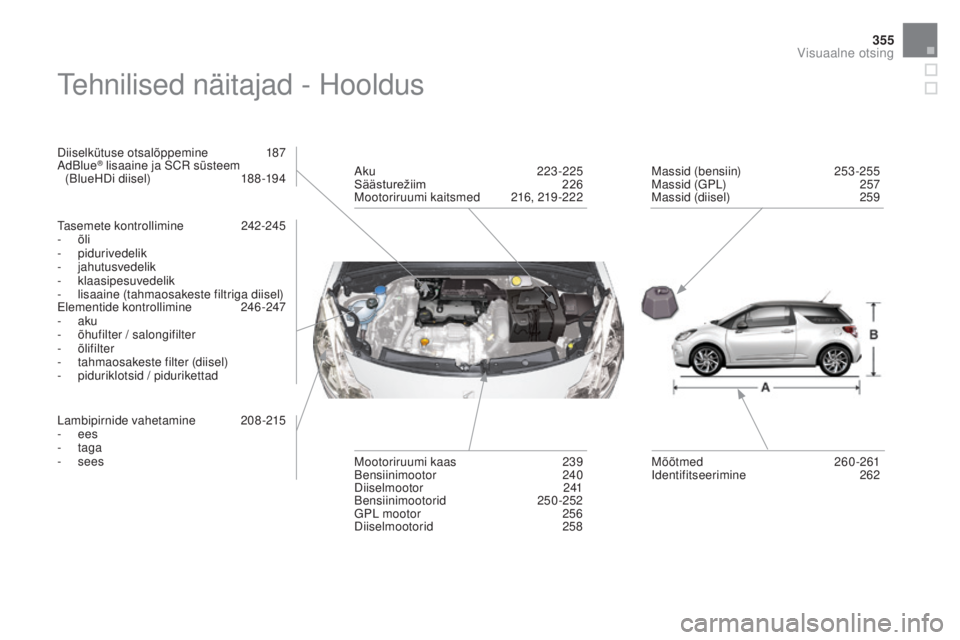

Tehnilised näitajad - Hooldus
Diiselkütuse otsalõppemine 187
AdBlue® lisaaine ja SCR süsteem
(BlueHDi diisel) 1 88-194
Tasemete kontrollimine
2
42-245
-
õli
-
pidurivedelik
-
jahutusvedelik
-
klaasipesuvedelik
-
l
isaaine (tahmaosakeste filtriga diisel)
Elementide kontrollimine
2
46-247
-
aku
-
õ
hufilter / salongifilter
-
õlifilter
-
t
ahmaosakeste filter (diisel)
-
p
iduriklotsid / pidurikettad
Lambipirnide vahetamine
2
08-215
-
ees
-
taga
-
sees Aku
223-225
Säästurežiim 226
Mootoriruumi kaitsmed
2
16, 219 -222
Mootoriruumi kaas
2
39
Bensiinimootor
240
Diiselmootor
2
41
Bensiinimootorid
2
50-252
GPL mootor
2
56
Diiselmootorid
258Massid (bensiin) 25
3-255
Massid (GPL)
2
57
Massid (diisel)
2
59
Mõõtmed
26
0-261
Identifitseerimine
262
Visuaalne otsing
