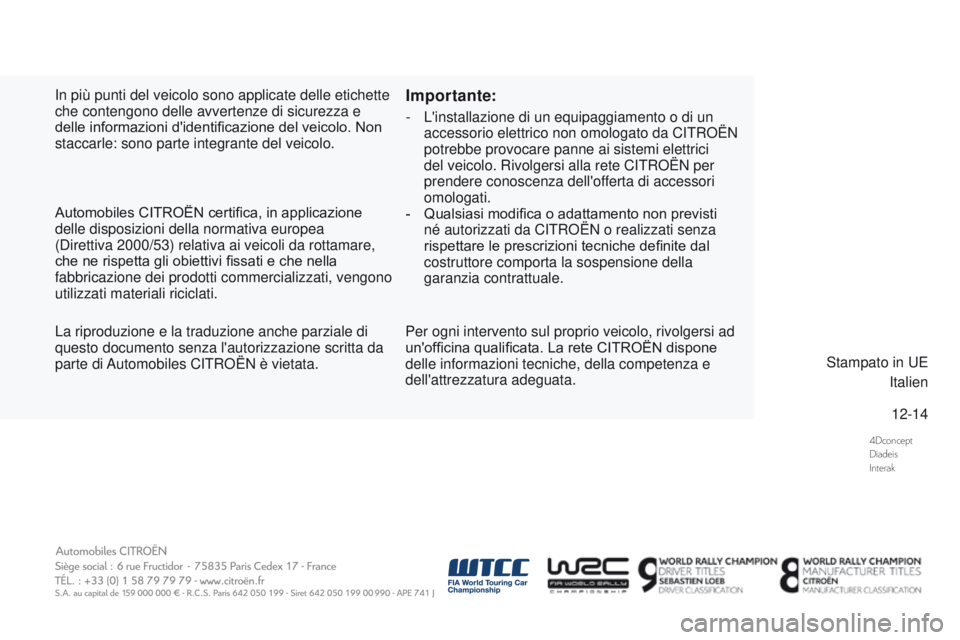

In più punti del veicolo sono applicate delle etichette
che contengono delle avvertenze di sicurezza e
delle informazioni d'identificazione del veicolo. Non
staccarle: sono parte integrante del veicolo.
Automobiles CITROËN certifica, in applicazione
delle disposizioni della normativa europea
(Direttiva 2000/53) relativa ai veicoli da rottamare,
che ne rispetta gli obiettivi fissati e che nella
fabbricazione dei prodotti commercializzati, vengono
utilizzati materiali riciclati.
Stampato in UEItalien
Per ogni intervento sul proprio veicolo, rivolgersi ad
un'officina qualificata. La rete CITROËN dispone
delle informazioni tecniche, della competenza e
dell'attrezzatura adeguata.
La riproduzione e la traduzione anche parziale di
questo documento senza l'autorizzazione scritta da
parte di Automobiles CITROËN è vietata.
Impor tante:
- L'installazione
di un equipaggiamento o di un
accessorio elettrico non omologato da CITROËN
potrebbe provocare panne ai sistemi elettrici
del veicolo. Rivolgersi alla rete CITROËN per
prendere conoscenza dell'offerta di accessori
omologati.
-
Qualsiasi mod
ifica o adattamento non previsti
né autorizzati da CITROËN o realizzati senza
rispettare le prescrizioni tecniche definite dal
costruttore comporta la sospensione della
garanzia contrattuale.
Page 372 of 410
DS3_it_Chap13_couv-fin_ed01-2015
15DS3.0060Italien
Page 373 of 410
1Guida
Il cambio automatico a sei marce offre, a
scelta, il confort dell'automatismo integrale o
l'inserimento manuale delle marce.
Vengono quindi proposte due modalità di guida :
- il funzionamento automatico
per la
gestione elettronica delle marce da parte
del cambio,
- il funzionamento manuale
per il cambio
sequenziale delle marce da parte del
guidatore.

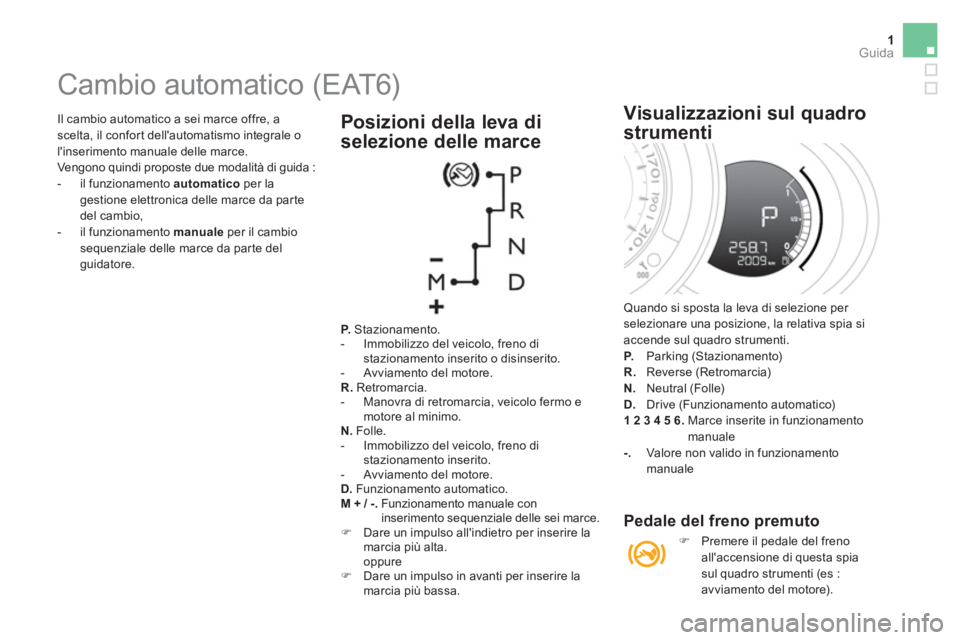

Cambio automatico (EAT6)
P.
Stazionamento.
- Immobilizzo del veicolo, freno di
stazionamento inserito o disinserito.
- Avviamento del motore.
R.
Retromarcia.
- Manovra di retromarcia, veicolo fermo e
motore al minimo.
N.
Folle.
- Immobilizzo del veicolo, freno di
stazionamento inserito.
- Avviamento del motore.
D.
Funzionamento automatico.
M + / -.
Funzionamento manuale con
inserimento sequenziale delle sei marce.
)
Dare un impulso all'indietro per inserire la
marcia più alta.
oppure
)
Dare un impulso in avanti per inserire la
marcia più bassa.
Posizioni della leva di
selezione delle marce
Quando si sposta la leva di selezione per
selezionare una posizione, la relativa spia si
accende sul quadro strumenti.
P.
Parking (Stazionamento)
R.
Reverse (Retromarcia)
N.
Neutral (Folle)
D.
Drive (Funzionamento automatico)
1 2 3 4
5
6.
Marce inserite in funzionamento
manuale
-.
Valore non valido in funzionamento
manuale
Visualizzazioni sul quadro
strumenti
Pedale del freno premuto
)
Premere il pedale del freno
all'accensione di questa spia
sul quadro strumenti (es :
avviamento del motore).
Page 374 of 410
2Guida

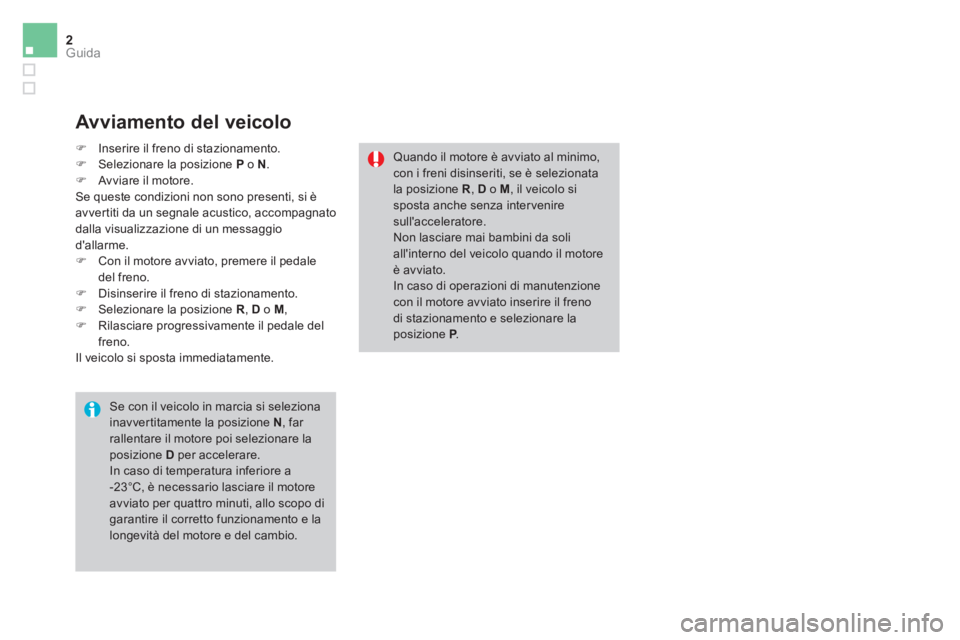

Avviamento del veicolo
Se con il veicolo in marcia si seleziona
inavver titamente la posizione N
, far
rallentare il motore poi selezionare la
posizione D
per accelerare.
In caso di temperatura inferiore a
-23°C, è necessario lasciare il motore
avviato per quattro minuti, allo scopo di
garantire il corretto funzionamento e la
longevità del motore e del cambio.
Quando il motore è avviato al minimo,
con i freni disinseriti, se è selezionata
la posizione R
, D
o M
, il veicolo si
sposta anche senza inter venire
sull'acceleratore.
Non lasciare mai bambini da soli
all'interno del veicolo quando il motore
è avviato.
In caso di operazioni di manutenzione
con il motore avviato inserire il freno
di stazionamento e selezionare la
posizione P
.
)
Inserire il freno di stazionamento.
)
Selezionare la posizione P
o N
.
)
Avviare il motore.
Se queste condizioni non sono presenti, si è
avver titi da un segnale acustico, accompagnato
dalla visualizzazione di un messaggio
d'allarme.
)
Con il motore avviato, premere il pedale
del freno.
)
Disinserire il freno di stazionamento.
)
Selezionare la posizione R
, D
o M
,
)
Rilasciare progressivamente il pedale del
freno.
Il veicolo si sposta immediatamente.
Page 375 of 410
3Guida
Retromarcia
A contatto inserito, all'inserimento della
retromarcia R
, il sistema d'assistenza
al parcheggio posteriore si attiva
automaticamente.
Per ulteriori informazioni, leggere la rubrica
"Assistenza al parcheggio posteriore".
Funzione trazione autonoma
(guidare senza accelerare)
Questa funzionalità permette di rendere
più maneggevole il veicolo a bassa velocità
(manovre di parcheggio, code, …).
Quando il motore gira al minimo, freno
disinserito e se è selezionata la posizione D
, M
o R
, il veicolo si sposta
non appena si rilascia
il pedale del freno (anche senza inter vento sul
pedale dell'acceleratore).
Per ragioni di sicurezza, questa funzione si
attiva unicamente se si preme il pedale del
freno all'inserimento di una marcia in avanti o
della retromarcia.
Si disattiva all'apertura della porta del
guidatore.
Chiudere la porta poi premere il pedale del
freno o dell'acceleratore, riattivare la funzione.

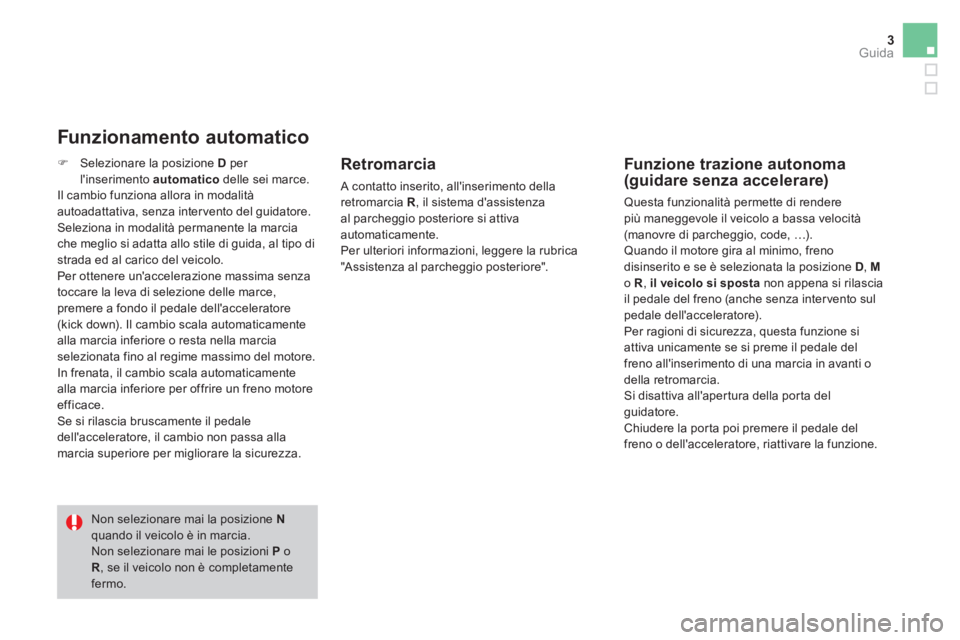

Funzionamento automatico
Non selezionare mai la posizione N
quando il veicolo è in marcia.
Non selezionare mai le posizioni P
o
R
, se il veicolo non è completamente
fermo.
)
Selezionare la posizione D
per
l'inserimento automatico
delle sei marce.
Il cambio funziona allora in modalità
autoadattativa, senza inter vento del guidatore.
Seleziona in modalità permanente la marcia
che meglio si adatta allo stile di guida, al tipo di
strada ed al carico del veicolo.
Per ottenere un'accelerazione massima senza
toccare la leva di selezione delle marce,
premere a fondo il pedale dell'acceleratore
(kick down). Il cambio scala automaticamente
alla marcia inferiore o resta nella marcia
selezionata fino al regime massimo del motore.
In frenata, il cambio scala automaticamente
alla marcia inferiore per offrire un freno motore
efficace.
Se si rilascia bruscamente il pedale
dell'acceleratore, il cambio non passa alla
marcia superiore per migliorare la sicurezza.
Page 376 of 410
4Guida
Se la leva di selezione non è in P
,
all'apertura della porta del guidatore o
circa 45 secondi dopo il disinserimento
del contatto, si è avvertiti da un
messaggio d'allarme sul display.
)
Portare la leva in posizione P
; il
messaggio sparisce.
In caso di guida su strada allagata
procedere a bassa velocità.

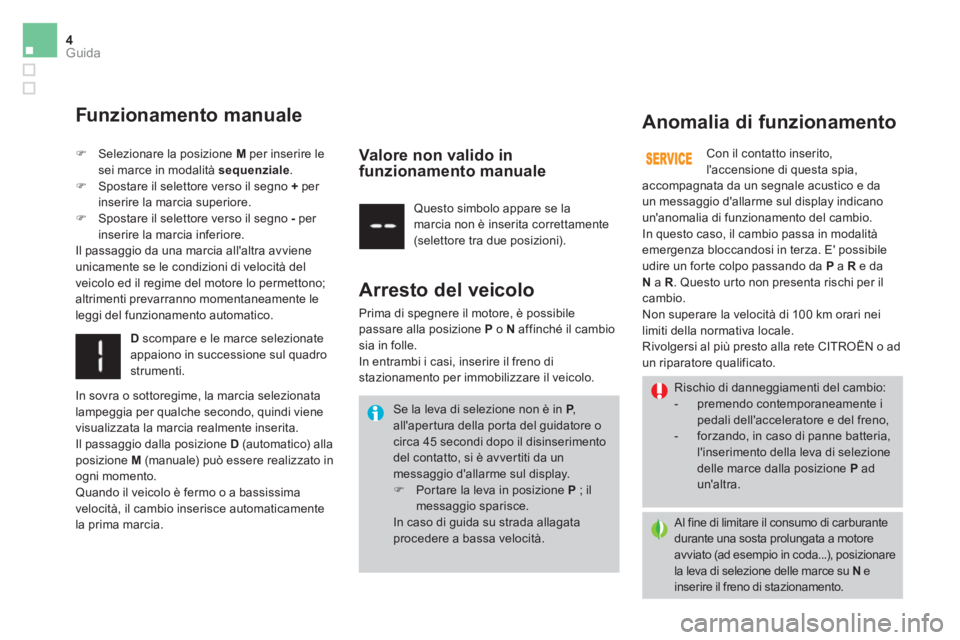

Funzionamento manuale
)
Selezionare la posizione M
per inserire le
sei marce in modalità sequenziale
.
)
Spostare il selettore verso il segno +
per
inserire la marcia superiore.
)
Spostare il selettore verso il segno -
per
inserire la marcia inferiore.
Il passaggio da una marcia all'altra avviene
unicamente se le condizioni di velocità del
veicolo ed il regime del motore lo permettono;
altrimenti prevarranno momentaneamente le
leggi del funzionamento automatico. Questo simbolo appare se la
marcia non è inserita correttamente
(selettore tra due posizioni).
D
scompare e le marce selezionate
appaiono in successione sul quadro
strumenti.
Arresto del veicolo
Prima di spegnere il motore, è possibile
passare alla posizione P
o N
affinché il cambio
sia in folle.
In entrambi i casi, inserire il freno di
stazionamento per immobilizzare il veicolo.
Valore non valido in
funzionamento manuale
In sovra o sottoregime, la marcia selezionata
lampeggia per qualche secondo, quindi viene
visualizzata la marcia realmente inserita.
Il passaggio dalla posizione D
(automatico) alla
posizione M
(manuale) può essere realizzato in
ogni momento.
Quando il veicolo è fermo o a bassissima
velocità, il cambio inserisce automaticamente
la prima marcia. Con il contatto inserito,
l'accensione di questa spia,
Anomalia di funzionamento
accompagnata da un segnale acustico e da
un messaggio d'allarme sul display indicano
un'anomalia di funzionamento del cambio.
In questo caso, il cambio passa in modalità
emergenza bloccandosi in terza. E' possibile
udire un forte colpo passando da P
a R
e da
N
a R
. Questo urto non presenta rischi per il
cambio.
Non superare la velocità di 100 km orari nei
limiti della normativa locale.
Rivolgersi al più presto alla rete CITROËN o ad
un riparatore qualificato.
Rischio di danneggiamenti del cambio:
- premendo contemporaneamente i
pedali dell'acceleratore e del freno,
- forzando, in caso di panne batteria,
l'inserimento della leva di selezione
delle marce dalla posizione P
ad
un'altra.
Al fine di limitare il consumo di carburante
durante una sosta prolungata a motore
avviato (ad esempio in coda...), posizionare
la leva di selezione delle marce su N
e
inserire il freno di stazionamento.
Page 377 of 410
5Guida

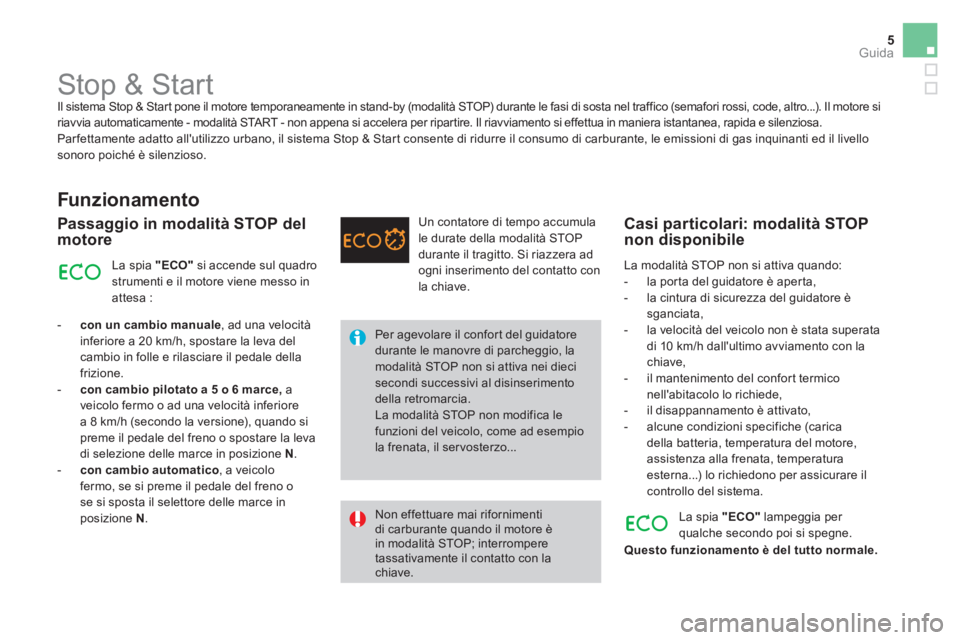

Stop & Start
Il sistema Stop & Start pone il motore temporaneamente in stand-by (modalità STOP) durante le fasi di sosta nel traffico (semafori rossi, code, altro...). Il motore si
riavvia automaticamente - modalità START - non appena si accelera per ripartire. Il riavviamento si effettua in maniera istantanea, rapida e silenziosa.
Par fettamente adatto all'utilizzo urbano, il sistema Stop & Start consente di ridurre il consumo di carburante, le emissioni di gas inquinanti ed il livello
sonoro poiché è silenzioso.
Funzionamento
Passaggio in modalità STOP del
motore
Per agevolare il confort del guidatore
durante le manovre di parcheggio, la
modalità STOP non si attiva nei dieci
secondi successivi al disinserimento
della retromarcia.
La modalità STOP non modifica le
funzioni del veicolo, come ad esempio
la frenata, il ser vosterzo...
Non effettuare mai rifornimenti
di carburante quando il motore è
in modalità STOP; interrompere
tassativamente il contatto con la
chiave. La spia "ECO"
si accende sul quadro
strumenti e il motore viene messo in
attesa :
- con un cambio manuale
, ad una velocità
inferiore a 20 km/h, spostare la leva del
cambio in folle e rilasciare il pedale della
frizione.
- con cambio pilotato a 5 o 6 marce,
a
veicolo fermo o ad una velocità inferiore
a 8 km/h (secondo la versione), quando si
preme il pedale del freno o spostare la leva
di selezione delle marce in posizione N
.
- con cambio automatico
, a veicolo
fermo, se si preme il pedale del freno o
se si sposta il selettore delle marce in
posizione N
. Un contatore di tempo accumula
le durate della modalità STOP
durante il tragitto. Si riazzera ad
ogni inserimento del contatto con
la chiave. La modalità STOP non si attiva quando:
- la porta del guidatore è aperta,
- la cintura di sicurezza del guidatore è
sganciata,
- la velocità del veicolo non è stata superata
di 10 km/h dall'ultimo avviamento con la
chiave,
- il mantenimento del confort termico
nell'abitacolo lo richiede,
- il disappannamento è attivato,
- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza alla frenata, temperatura
esterna...) lo richiedono per assicurare il
controllo del sistema.
Casi particolari: modalità STOP
non disponibile
La spia "ECO"
lampeggia per
qualche secondo poi si spegne.
Questo funzionamento è del tutto normale.
Page 378 of 410
6Guida

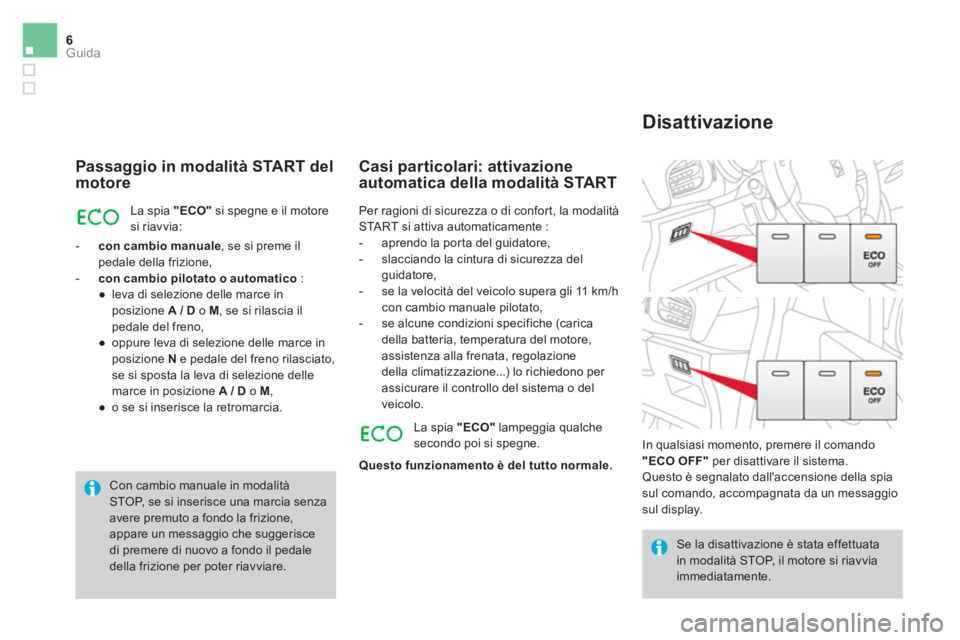

Passaggio in modalità START del
motore
La spia "ECO"
si spegne e il motore
si riavvia:
- con cambio manuale
, se si preme il
pedale della frizione,
- con cambio pilotato o automatico
:
●
leva di selezione delle marce in
posizione A
/ D
o M
, se si rilascia il
pedale del freno,
●
oppure leva di selezione delle marce in
posizione N
e pedale del freno rilasciato,
se si sposta la leva di selezione delle
marce in posizione A
/ D
o M
,
●
o se si inserisce la retromarcia.
Casi particolari: attivazione
automatica della modalità START
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente.
In qualsiasi momento, premere il comando
"ECO OFF"
per disattivare il sistema.
Questo è segnalato dall'accensione della spia
sul comando, accompagnata da un messaggio
sul display.
Disattivazione
Per ragioni di sicurezza o di confort, la modalità
START si attiva automaticamente :
- aprendo la porta del guidatore,
- slacciando la cintura di sicurezza del
guidatore,
- se la velocità del veicolo supera gli 11 km/h
con cambio manuale pilotato,
- se alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza alla frenata, regolazione
della climatizzazione...) lo richiedono per
assicurare il controllo del sistema o del
veicolo.
La spia "ECO"
lampeggia qualche
secondo poi si spegne.
Questo funzionamento è del tutto normale.
Con cambio manuale in modalità
STOP, se si inserisce una marcia senza
avere premuto a fondo la frizione,
appare un messaggio che suggerisce
di premere di nuovo a fondo il pedale
della frizione per poter riavviare.
Page 379 of 410
7Guida

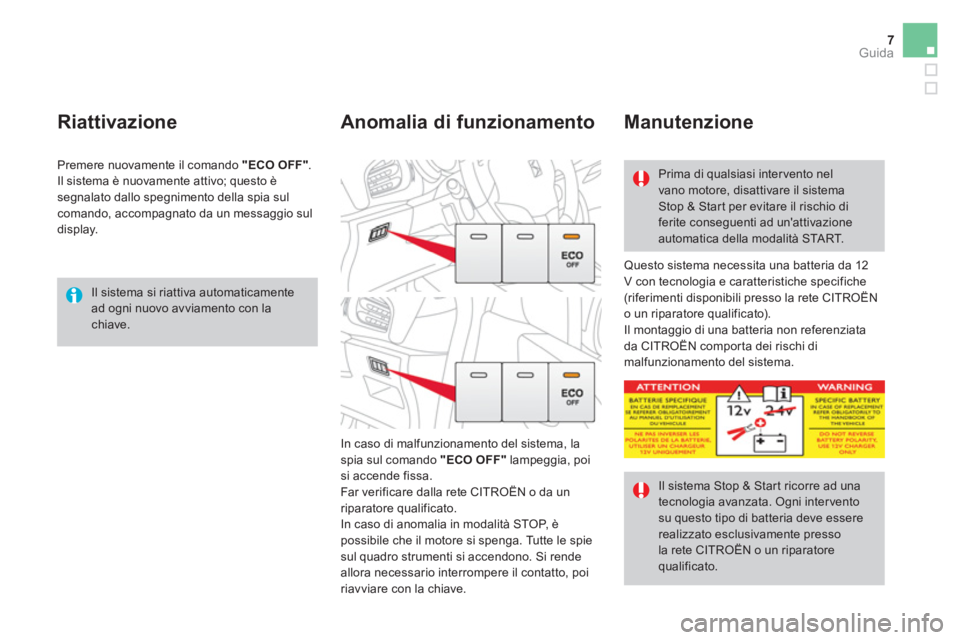

Il sistema si riattiva automaticamente
ad ogni nuovo avviamento con la
chiave.
Riattivazione
Questo sistema necessita una batteria da 12
V con tecnologia e caratteristiche specifiche
(riferimenti disponibili presso la rete CITROËN
o un riparatore qualificato).
Il montaggio di una batteria non referenziata
da CITROËN comporta dei rischi di
malfunzionamento del sistema.
In caso di malfunzionamento del sistema, la
spia sul comando "ECO OFF"
lampeggia, poi
si accende fissa.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
In caso di anomalia in modalità STOP, è
possibile che il motore si spenga. Tutte le spie
sul quadro strumenti si accendono. Si rende
allora necessario interrompere il contatto, poi
riavviare con la chiave.
Anomalia di funzionamento
Manutenzione
Prima di qualsiasi inter vento nel
vano motore, disattivare il sistema
Stop & Start per evitare il rischio di
ferite conseguenti ad un'attivazione
automatica della modalità START.
Il sistema Stop & Start ricorre ad una
tecnologia avanzata. Ogni inter vento
su questo tipo di batteria deve essere
realizzato esclusivamente presso
la rete CITROËN o un riparatore
qualificato.
Premere nuovamente il comando "ECO OFF"
.
Il sistema è nuovamente attivo; questo è
segnalato dallo spegnimento della spia sul
comando, accompagnato da un messaggio sul
display.
Page 380 of 410
1
Audio e Telematica
Servizi Internet disponibili
Livello 1
Livello 2
Livello 3
