CITROEN DS3 2016 Upute Za Rukovanje (in Croatian)

239
DS3_hr_Chap09_verifications_ed01-2015

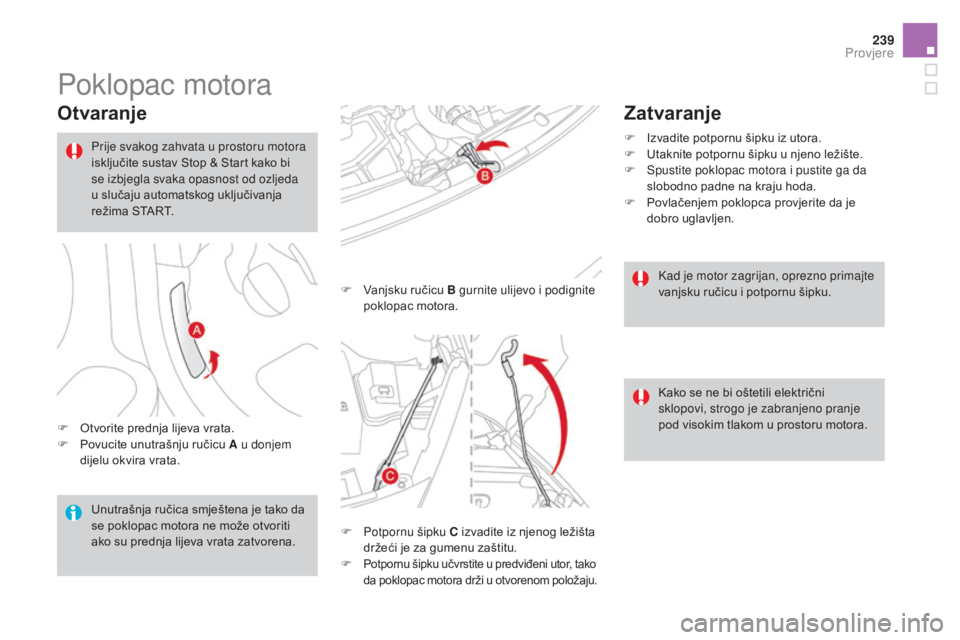

Poklopac motora
Otvaranje
F Otvorite prednja lijeva vrata.
F P ovucite unutrašnju ručicu A u donjem
dijelu okvira vrata. F

V
anjsku ručicu B gurnite ulijevo i podignite
poklopac motora.
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima START.
Unutrašnja ručica smještena je tako da
se poklopac motora ne može otvoriti
ako su prednja lijeva vrata zatvorena.
F

P
otpornu šipku C izvadite iz njenog ležišta
držeći je za gumenu zaštitu.
F

Potpornu šipku učvrstite u predviđeni utor, tako
da poklopac motora drži u otvorenom položaju.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njeno ležište.
F

S
pustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Kad je motor zagrijan, oprezno primajte
vanjsku ručicu i potpornu šipku.
Kako se ne bi oštetili električni
sklopovi, strogo je zabranjeno pranje
pod visokim tlakom u prostoru motora.
Provjere

Benzinski motori
1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3.
P

ročistač zraka.
4.
S

premnik tekućine za kočnice.
5.
A

kumulator.
6.
K

ućište osigurača.
7.
Š

ipka za provjeru razine motornog ulja.
8.
O

tvor za ulijevanje motornog ulja.

241
DS3_hr_Chap09_verifications_ed01-2015

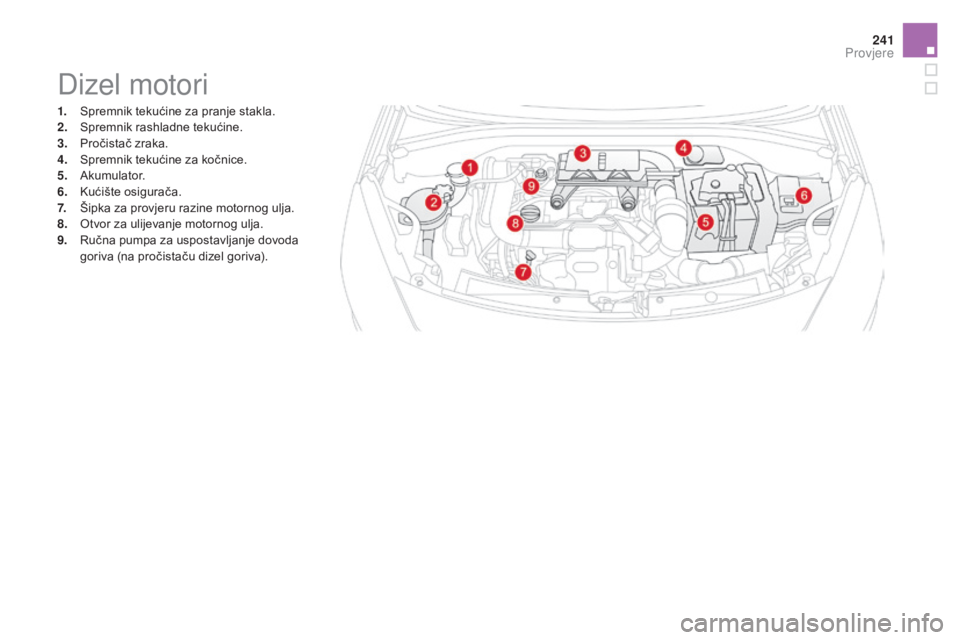

Dizel motori
1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3.
P

ročistač zraka.
4.
S

premnik tekućine za kočnice.
5.
A

kumulator.
6.
K

ućište osigurača.
7.
Š

ipka za provjeru razine motornog ulja.
8.
O

tvor za ulijevanje motornog ulja.
9.
R

učna pumpa za uspostavljanje dovoda
goriva (na pročistaču dizel goriva).
Provjere

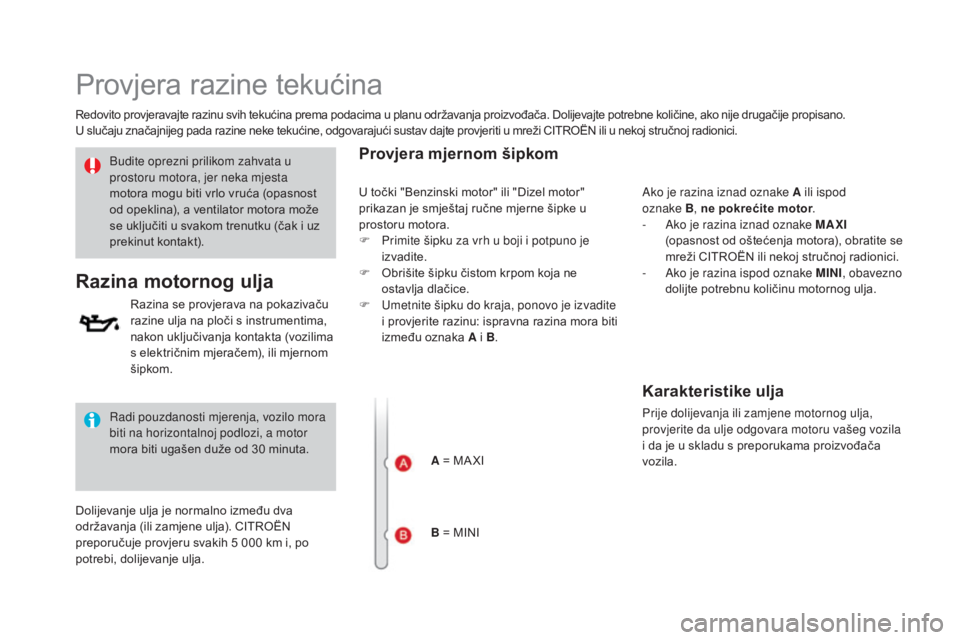

Provjera razine tekućina
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Razina motornog ulja
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5 000 km i, po
potrebi, dolijevanje ulja.Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta (vozilima
s električnim mjeračem), ili mjernom
šipkom.
Radi pouzdanosti mjerenja, vozilo mora
biti na horizontalnoj podlozi, a motor
mora biti ugašen duže od 30 minuta. Budite oprezni prilikom zahvata u
prostoru motora, jer neka mjesta
motora mogu biti vrlo vruća (opasnost
od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz
prekinut kontakt).
Provjera mjernom šipkom
A = MA XI
B = MINI Ako je razina iznad oznake A ili ispod
oznake


B
, ne pokrećite motor .
-
A
ko je razina iznad oznake MAXI

(opasnost od oštećenja motora), obratite se
mreži CITROËN ili nekoj stručnoj radionici.
-
A
ko je razina ispod oznake MINI
, obavezno
dolijte potrebnu količinu motornog ulja.
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj ručne mjerne šipke u
prostoru motora.
F

P

rimite šipku za vrh u boji i potpuno je
izvadite.
F

O

brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U

metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.

243
DS3_hr_Chap09_verifications_ed01-2015
Razina tekućine za kočnice
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine za
kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču razine
ulja na ploči s instrumentima nije valjana u
prvih 30 minuta nakon dolijevanja.

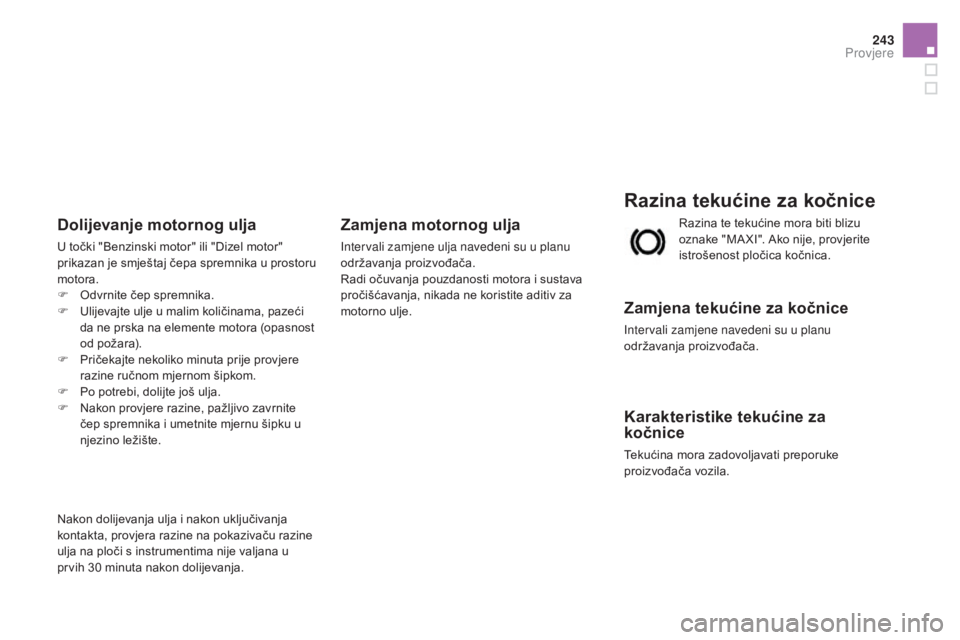

Dolijevanje motornog ulja
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj čepa spremnika u prostoru
motora.
F
O
dvrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Provjere

Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.

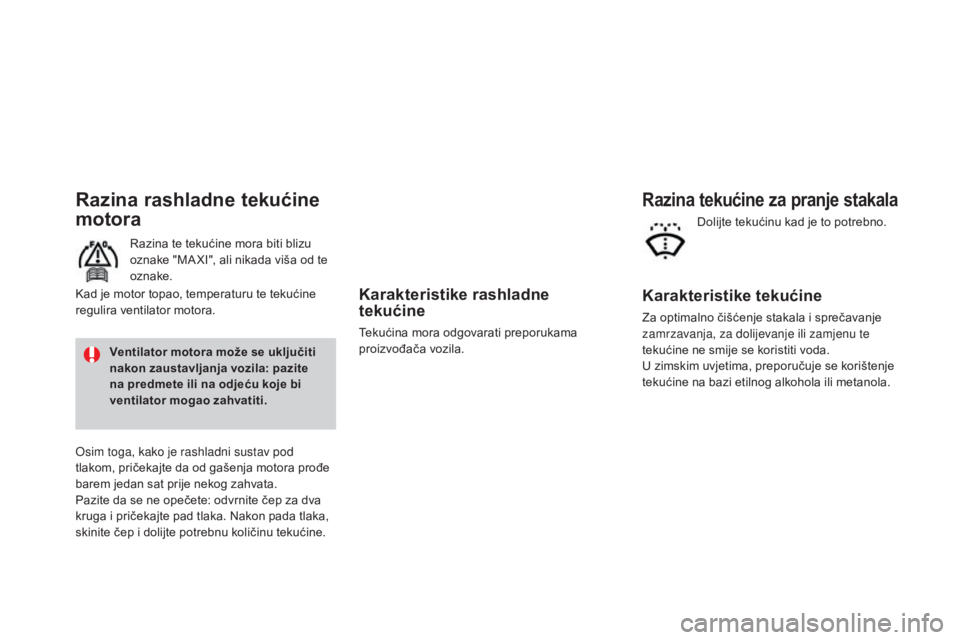

Razina rashladne tekućine
motora
Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada viša od te
oznake.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Pazite da se ne opečete: odvrnite čep za dva
kruga i pričekajte pad tlaka. Nakon pada tlaka,
skinite čep i dolijte potrebnu količinu tekućine. Kad je motor topao, temperaturu te tekućine
regulira ventilator motora. Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Razina tekućine za pranje stakala
Karakteristike tekućine
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se koristiti voda.
U zimskim uvjetima, preporučuje se korištenje
tekućine na bazi etilnog alkohola ili metanola. Dolijte tekućinu kad je to potrebno.

245
DS3_hr_Chap09_verifications_ed01-2015

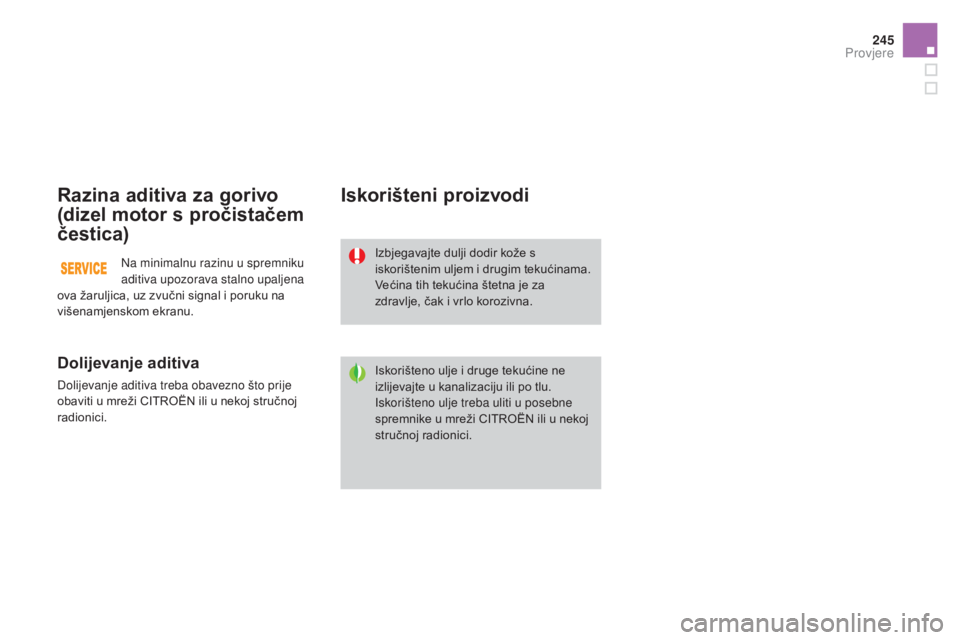

Razina aditiva za gorivo
(dizel motor s pročistačem
čestica)
Dolijevanje aditiva
Dolijevanje aditiva treba obavezno što prije
obaviti u mreži CITROËN ili u nekoj stručnoj
radionici.
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za
zdravlje, čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži CITROËN ili u nekoj
stručnoj radionici.
Na minimalnu razinu u spremniku
aditiva upozorava stalno upaljena
ova žaruljica, uz zvučni signal i poruku na
višenamjenskom ekranu.
Provjere

Provjere
Akumulator 12 VPročistač zraka i pročistač u kabini
Pročistač uljaPročistač čestica (dizel)
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Akumulator ne treba održavati.
Međutim, provjeravajte čistoću i
pritegnutost stezaljki, posebno u
ljetnom i zimskom razdoblju. U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Ova naljepnica pokazuje da je riječ o olovnom
akumulatoru 12 V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito
uz sustav Stop & Start. U slučaju zamjene ili
odspajanja tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj stručnoj
radionici. Privremeno paljenje ove žaruljice i
poruka na višenamjenskom ekranu
upozoravaju na početak zasićenja pročistača
čestica.
Čim to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača u vožnji brzinom
od 60 km/h ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva; pogledajte točku "Razina
aditiva za dizel gorivo".
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
U slučaju nekog zahvata na akumulatoru,
pogledajte točku "Akumulator 12 V " gdje su
navedene potrebne mjere opreza prije njegovog
odspajanja i nakon ponovnog spajanja.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće
.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.

247
DS3_hr_Chap09_verifications_ed01-2015

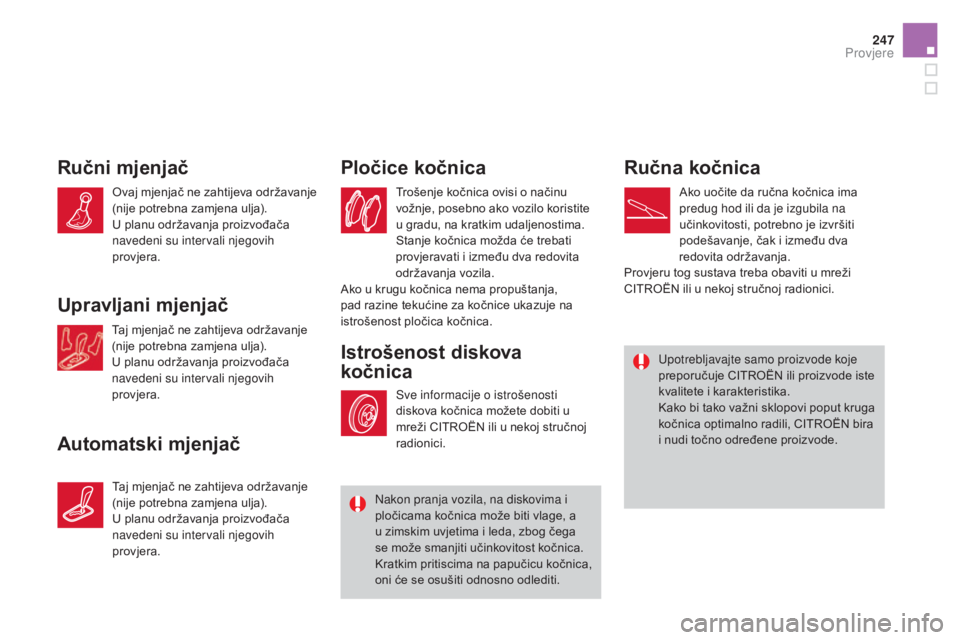

Ručni mjenjač
Automatski mjenjačPločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva redovita
održavanja vozila.
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upotrebljavajte samo proizvode koje
preporučuje CITROËN ili proizvode iste
kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, CITROËN bira
i nudi točno određene proizvode.
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upravljani mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera. Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Istrošenost diskova
kočnica Ručna kočnica
Ako uočite da ručna kočnica ima
predug hod ili da je izgubila na
učinkovitosti, potrebno je izvršiti
podešavanje, čak i između dva
redovita održavanja.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica. Provjeru tog sustava treba obaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Provjere

DS3_hr_Chap10_caracteristiques_ed01-2015

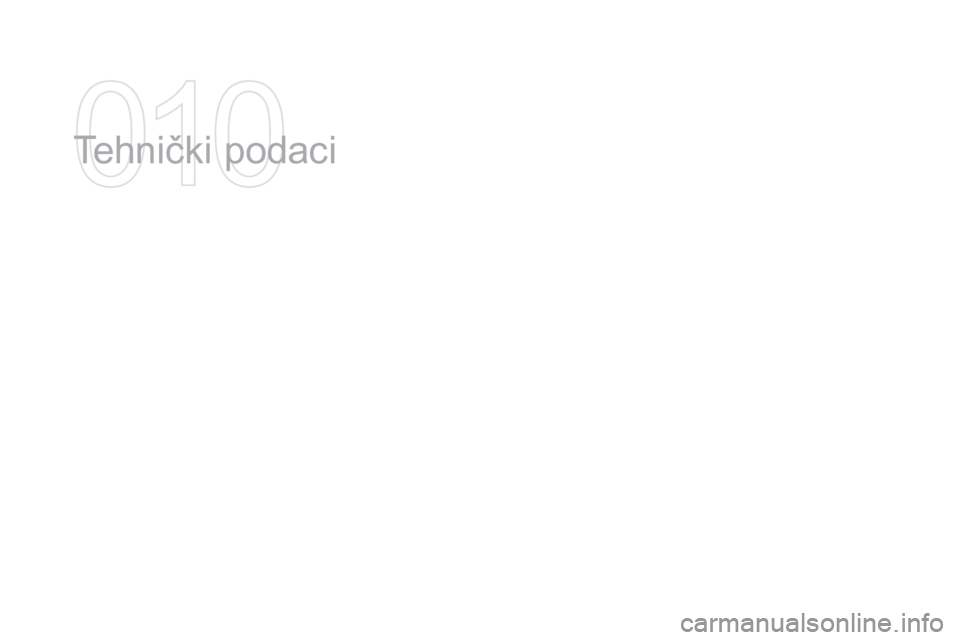

Tehnički podaci
