79

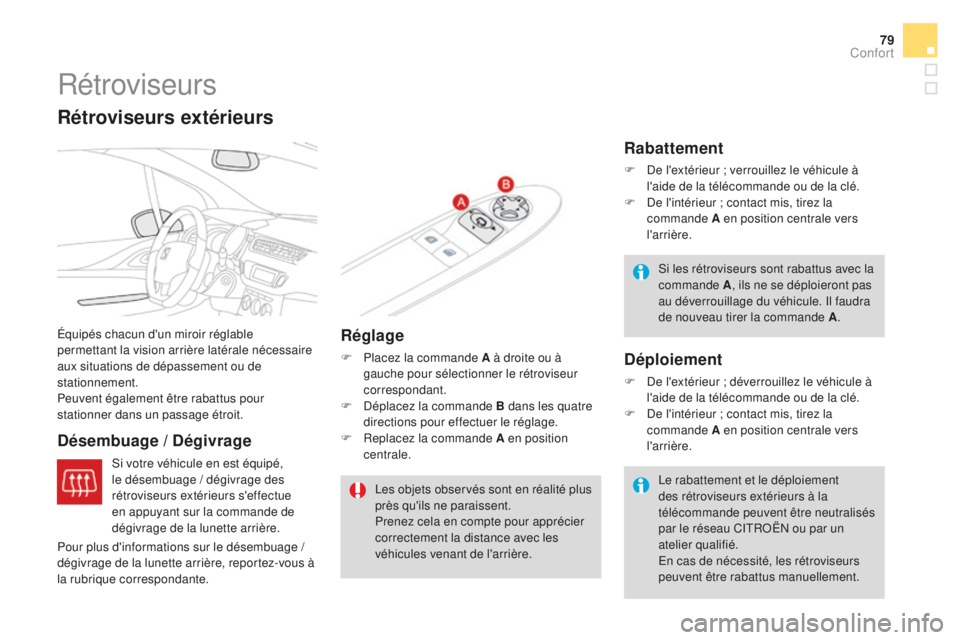

Rétroviseurs
Équipés chacun d'un miroir réglable
permettant la vision arrière latérale nécessaire
aux situations de dépassement ou de
stationnement.
Peuvent également être rabattus pour
stationner dans un passage étroit.
Désembuage / DégivrageRéglage
F Placez la commande A à droite ou à
gauche pour sélectionner le rétroviseur
correspondant.
F

D
éplacez la commande B dans les quatre
directions pour effectuer le réglage.
F

R
eplacez la commande A en position
centrale.
Rétroviseurs extérieurs
Les objets observés sont en réalité plus
près qu'ils ne paraissent.
Prenez cela en compte pour apprécier
correctement la distance avec les
véhicules venant de l'arrière.
Rabattement
F De l'extérieur ; verrouillez le véhicule à l'aide de la télécommande ou de la clé.
F

D
e l'intérieur ; contact mis, tirez la
commande A en position centrale vers
l'arrière.
Déploiement
F De l'extérieur ; déverrouillez le véhicule à l'aide de la télécommande ou de la clé.
F

D
e l'intérieur ; contact mis, tirez la
commande A en position centrale vers
l'arrière. Si les rétroviseurs sont rabattus avec la
commande A
, ils ne se déploieront pas
au déverrouillage du véhicule. Il faudra
de nouveau tirer la commande A .
Le rabattement et le déploiement
des rétroviseurs extérieurs à la
télécommande peuvent être neutralisés
par le réseau CITROËN ou par un
atelier qualifié.
En cas de nécessité, les rétroviseurs
peuvent être rabattus manuellement.
Si votre véhicule en est équipé,
le désembuage / dégivrage des
rétroviseurs extérieurs s'effectue
en appuyant sur la commande de
dégivrage de la lunette arrière.
Pour plus d'informations sur le désembuage /
dégivrage de la lunette arrière, reportez-vous à
la rubrique correspondante.
Confort

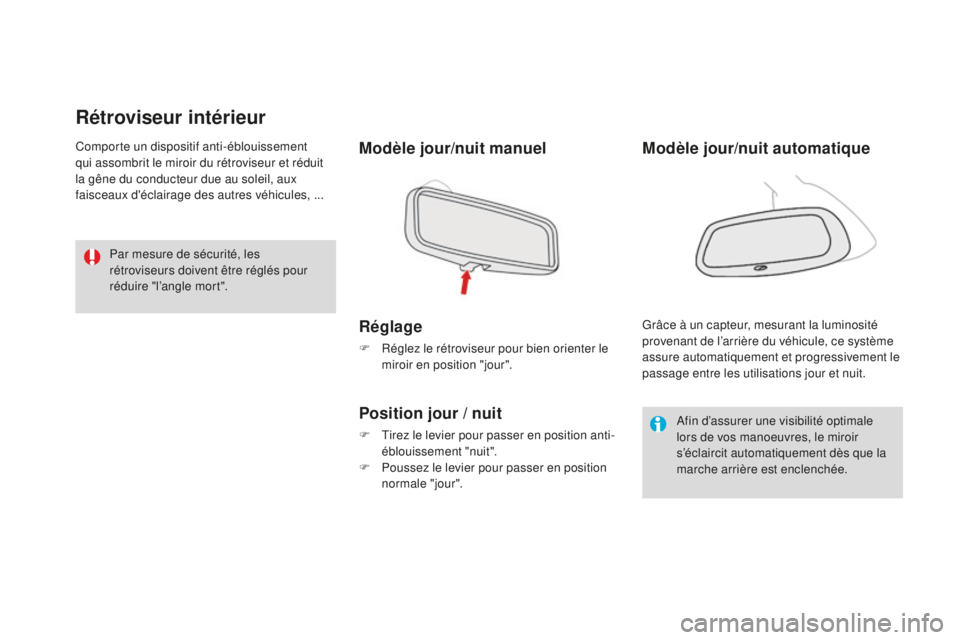

Rétroviseur intérieur
Modèle jour/nuit manuel
Réglage
F Réglez le rétroviseur pour bien orienter le miroir en position "jour".
Position jour / nuit
F Tirez le levier pour passer en position anti-éblouissement "nuit".
F

P
oussez le levier pour passer en position
normale "jour". Grâce à un capteur, mesurant la luminosité
provenant de l’arrière du véhicule, ce système
assure automatiquement et progressivement le
passage entre les utilisations jour et nuit.
Modèle jour/nuit automatique
Afin d’assurer une visibilité optimale
lors de vos manoeuvres, le miroir
s’éclaircit automatiquement dès que la
marche arrière est enclenchée.
Comporte un dispositif anti-éblouissement
qui assombrit le miroir du rétroviseur et réduit
la gêne du conducteur due au soleil, aux
faisceaux d'éclairage des autres véhicules, ...
Par mesure de sécurité, les
rétroviseurs doivent être réglés pour
réduire "l’angle mort".

81

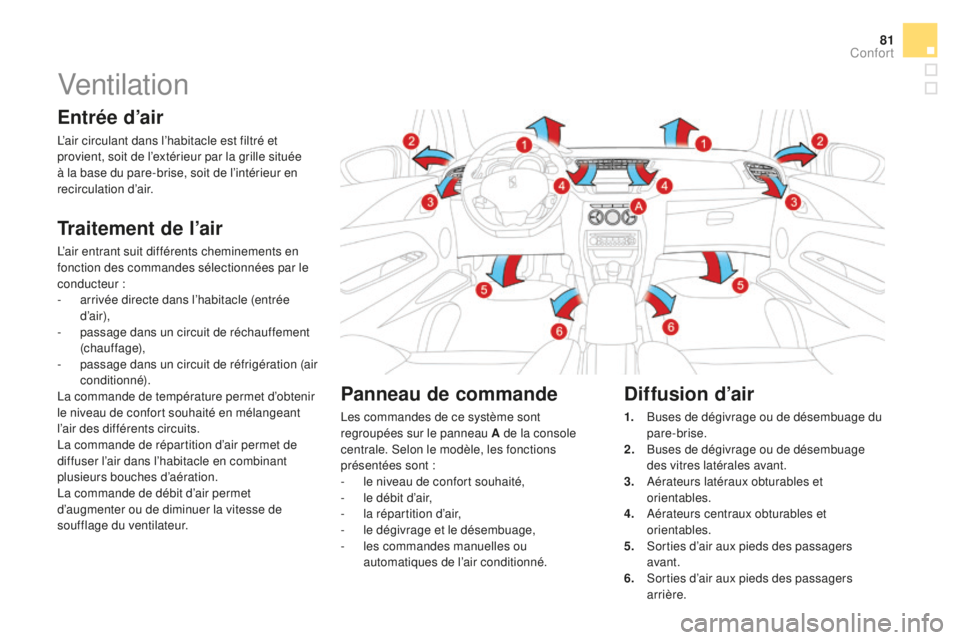

Ventilation
Entrée d’air
L’air circulant dans l’habitacle est filtré et
provient, soit de l’extérieur par la grille située
à la base du pare-brise, soit de l’intérieur en
recirculation d’air.
Traitement de l’air
L’air entrant suit différents cheminements en
fonction des commandes sélectionnées par le
conducteur :
-
a
rrivée directe dans l’habitacle (entrée
d ’air),
-

p
assage dans un circuit de réchauffement
(chauffage),
-

p
assage dans un circuit de réfrigération (air
conditionné).
La commande de température permet d’obtenir
le niveau de confort souhaité en mélangeant
l’air des différents circuits.
La commande de répartition d’air permet de
diffuser l’air dans l’habitacle en combinant
plusieurs bouches d’aération.
La commande de débit d’air permet
d’augmenter ou de diminuer la vitesse de
soufflage du ventilateur.
Panneau de commande
Les commandes de ce système sont
regroupées sur le panneau A de la console
centrale. Selon le modèle, les fonctions
présentées sont :
-

l
e niveau de confort souhaité,
-

l
e débit d’air,
-
la

répartition d’air,
-

l
e dégivrage et le désembuage,
-

l
es commandes manuelles ou
automatiques de l’air conditionné.
Diffusion d’air
1. Buses de dégivrage ou de désembuage du pare-brise.
2.
B

uses de dégivrage ou de désembuage
des vitres latérales avant.
3.
A

érateurs latéraux obturables et
orientables.
4.
A

érateurs centraux obturables et
orientables.
5.
S

orties d’air aux pieds des passagers
avant.
6.
S

orties d’air aux pieds des passagers
arrière.
Confort

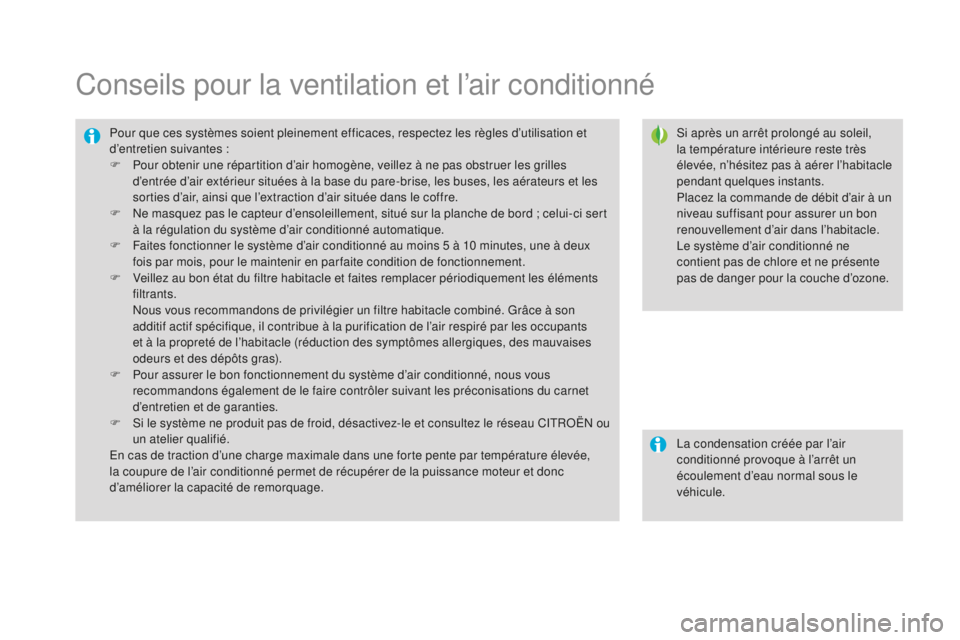

Conseils pour la ventilation et l’air conditionné
Si après un arrêt prolongé au soleil,
la température intérieure reste très
élevée, n’hésitez pas à aérer l’habitacle
pendant quelques instants.
Placez la commande de débit d’air à un
niveau suffisant pour assurer un bon
renouvellement d’air dans l’habitacle.
Le système d’air conditionné ne
contient pas de chlore et ne présente
pas de danger pour la couche d’ozone.
Pour que ces systèmes soient pleinement efficaces, respectez les règles d’utilisation et
d’entretien suivantes :
F

P

our obtenir une répartition d’air homogène, veillez à ne pas obstruer les grilles
d’entrée d’air extérieur situées à la base du pare-brise, les buses, les aérateurs et les
sorties d’air, ainsi que l’extraction d’air située dans le coffre.
F

N

e masquez pas le capteur d’ensoleillement, situé sur la planche de bord ; celui-ci sert
à la régulation du système d’air conditionné automatique.
F

F

aites fonctionner le système d’air conditionné au moins 5 à 10 minutes, une à deux
fois par mois, pour le maintenir en parfaite condition de fonctionnement.
F

V

eillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments
filtrants.
N

ous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son
additif actif spécifique, il contribue à la purification de l’air respiré par les occupants
et à la propreté de l’habitacle (réduction des symptômes allergiques, des mauvaises
odeurs et des dépôts gras).
F

P

our assurer le bon fonctionnement du système d’air conditionné, nous vous
recommandons également de le faire contrôler suivant les préconisations du carnet
d’entretien et de garanties.
F

S

i le système ne produit pas de froid, désactivez-le et consultez le réseau CITROËN ou
un atelier qualifié.
En cas de traction d’une charge maximale dans une forte pente par température élevée,
la coupure de l’air conditionné permet de récupérer de la puissance moteur et donc
d’améliorer la capacité de remorquage. La condensation créée par l’air
conditionné provoque à l’arrêt un
écoulement d’eau normal sous le
véhicule.

83

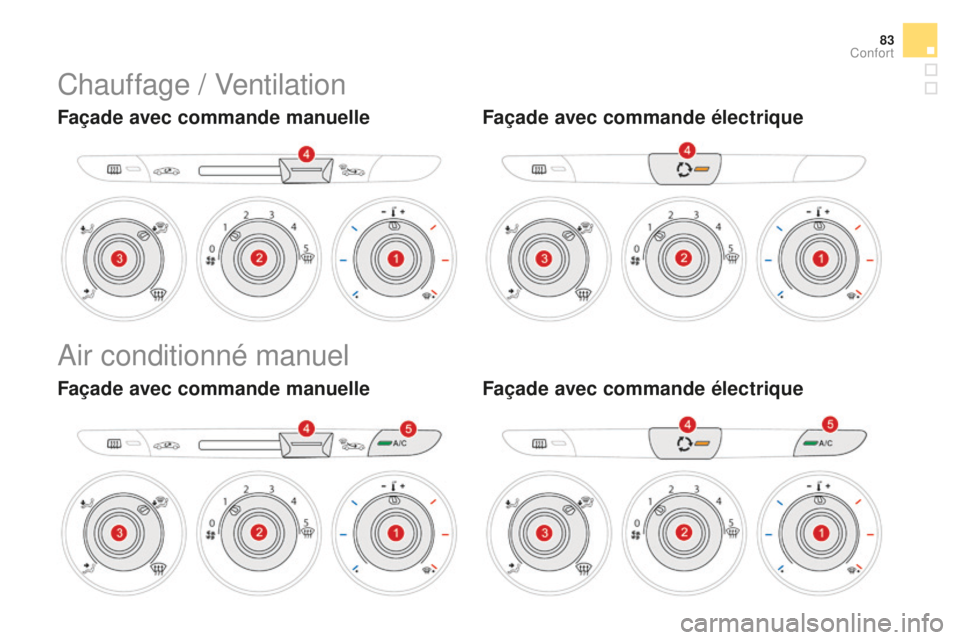

Chauffage / Ventilation
Façade avec commande manuelleFaçade avec commande électrique
Air conditionné manuel
Façade avec commande manuelleFaçade avec commande électrique
Confort

Les systèmes de chauffage / ventilation ou d’air conditionné fonctionnent moteur tournant, ainsi qu’en mode STOP du Stop & Start.
1. Réglage de la température
F Tournez la molette de bleu (froid) à rouge (chaud) pour
moduler la température à votre
convenance.
2. Réglage du débit d’air
F De la position 1 à la position 5 ,
tournez la molette pour obtenir
un débit d’air suffisant afin
d’assurer votre confort.
F

S
i vous placez la commande
de débit d’air en position 0
(neutralisation du système), le
confort thermique n’est plus
géré. Un léger flux d’air, dû au
déplacement du véhicule, reste
néanmoins perceptible.
3. Réglage de la répartition d’air
Pare-brise et vitres latérales.
Pare-brise, vitres latérales et pieds
des occupants.
Pieds des occupants.
Aérateurs centraux et latéraux.
La répartition de l’air peut
être modulée en mettant
la molette sur un cran
intermédiaire.
4. Entrée d’air / Recirculation d’air
L’entrée d’air extérieur permet d’éviter la
formation de buée sur le pare-brise et les vitres
latérales.
La recirculation d’air intérieur permet
d’isoler l’habitacle des odeurs et des fumées
extérieures.
Dès que possible, revenez en entrée d’air
extérieur pour éviter les risques de dégradation
de la qualité de l’air et la formation de buée.
Façade avec commande manuelle
F

D
éplacez la commande
manuelle vers la gauche pour
être en position "Recirculation
d’air intérieur".
F

D
éplacez la commande
manuelle vers la droite pour
revenir en position "Entrée
d’air extérieur".

85
5. Marche / Arrêt de l’air conditionné
L’air conditionné est prévu pour
fonctionner efficacement en toutes
saisons, vitres fermées.
Façade avec commande électrique
F

A

ppuyez sur la touche pour
faire recirculer l’air intérieur.
Ceci est visualisé par
l’allumage du voyant.
F

A

ppuyez de nouveau sur la touche pour
permettre l’entrée d’air extérieur. Ceci est
visualisé par l’extinction du voyant. Il vous permet :
-
en

été, d’abaisser la température,
-

e

n hiver, au-dessus de 3°C, d’augmenter
l’efficacité du désembuage.
Marche
F Appuyez sur la touche "A /C " , le voyant de
la touche s’allume.
Arrêt
F Appuyez de nouveau sur la touche "A /C " ,
le voyant de la touche s’éteint.
L’arrêt peut générer des désagréments
(humidité, buée). L’air conditionné ne fonctionne pas
lorsque la molette de réglage du débit
d ’air 2 est en position "0"
.
Pour obtenir de l’air frais plus
rapidement, vous pouvez utiliser la
recirculation d’air intérieur pendant
quelques instants. Ensuite, revenez en
entrée d’air extérieur.
Confort

Air conditionné automatiqueLe système d’air conditionné fonctionne moteur tournant, ainsi qu’en mode STOP du Stop & Start.
Fonctionnement automatique
1. Programme automatique confort
Appuyez sur la touche "AUTO" . Le
symbole "AUTO" s’af f ic he. Pour votre confort entre deux
démarrages de votre véhicule, les
réglages sont conservés.
Moteur froid, afin d’éviter une trop
grande diffusion d’air froid, le débit d’air
n’atteindra son niveau optimum que
progressivement.
2. Réglage de la température
La valeur indiquée sur l’afficheur correspond
à un niveau de confort et non pas à une
température en degré Celsius ou Fahrenheit. En entrant dans le véhicule, si
l’ambiance intérieure est très froide
ou très chaude, il n’est pas utile
de modifier la valeur affichée pour
atteindre le confort souhaité. Le
système compense automatiquement
et le plus rapidement possible l’écart de
température.
Appuyez sur les touches " 5" et
" 6 " pour modifier cette valeur.
Un réglage autour de la valeur 21
permet d’obtenir un confort optimal.
Néanmoins, selon votre besoin, un
réglage entre 18 et 24 est usuel.
3. Programme automatique visibilité
Pour désembuer ou dégivrer
rapidement le pare-brise et les
vitres latérales (humidité, passagers
nombreux, givre...), le programme
automatique confort peut s’avérer
insuffisant.
Avec le Stop & Start, tant que le
désembuage est activé, le mode STOP
n’est pas disponible.
Sélectionnez alors le programme automatique
visibilité. Le voyant de la touche 3 s’allume.
Le système gère automatiquement l’air
conditionné, le débit d’air et répartit la
ventilation de façon optimale vers le pare-
brise et les vitres latérales. Il désactive la
recirculation d’air 5
.
Pour l’arrêter, appuyez de nouveau sur la
touche 3 ou sur "AUTO" , le voyant de la touche
s’éteint et "AUTO" s’af f ic he.
Nous vous recommandons d’utiliser ce mode


;
il règle automatiquement et de manière
optimisée l’ensemble des fonctions suivantes

:
température dans l’habitacle, débit d’air,
répartition d’air et entrée d’air, conformément
à la valeur de confort que vous avez
sélectionnée.
Ce système est prévu pour fonctionner
efficacement en toutes saisons, vitres fermées.

87
Il est possible de régler manuellement une
ou plusieurs fonctions, tout en maintenant les
autres fonctions en mode automatique.
Le symbole "AUTO" s’éteint.
Pour revenir en mode automatique, appuyez
sur la touche "AUTO".
Reprises manuelles
4. Marche / Arrêt de l’air conditionné
Pour rafraîchir ou réchauffer au
maximum l’habitacle, il est possible de
dépasser les valeurs minimale de 14 ou
maximale de 28.
F

A
ppuyez sur la touche 2 bleue
jusqu’à afficher "LO" ou 2 rouge
jusqu’à afficher "HI" . Une pression sur cette touche
permet d’arrêter l’air conditionné.
L’arrêt peut générer des
désagréments (humidité, buée).
5. Entrée d’air / Recirculation
d’air
Une pression sur cette touche permet
de faire recirculer l’air intérieur. Le
symbole de la recirculation d’air 5
s’af f ic he.
Evitez le fonctionnement prolongé en
recirculation d’air intérieur (risque de
buée et de dégradation de la qualité
de l ’air).
Le passage en mode manuel
peut générer des désagréments
(température, humidité, odeur, buée) et
n’est pas optimal pour le confort.
Une nouvelle pression assure le retour
au fonctionnement automatique de l’air
conditionné. Le symbole "A /C "
s’af f ic he.La recirculation d’air permet d’isoler l’habitacle
des odeurs et des fumées extérieures.
Une nouvelle pression sur cette touche ou sur
la touche "AUTO"
assure le retour à la gestion
automatique de l’entrée d’air. Le symbole de la
recirculation d’air 5 s’éteint.
Confort

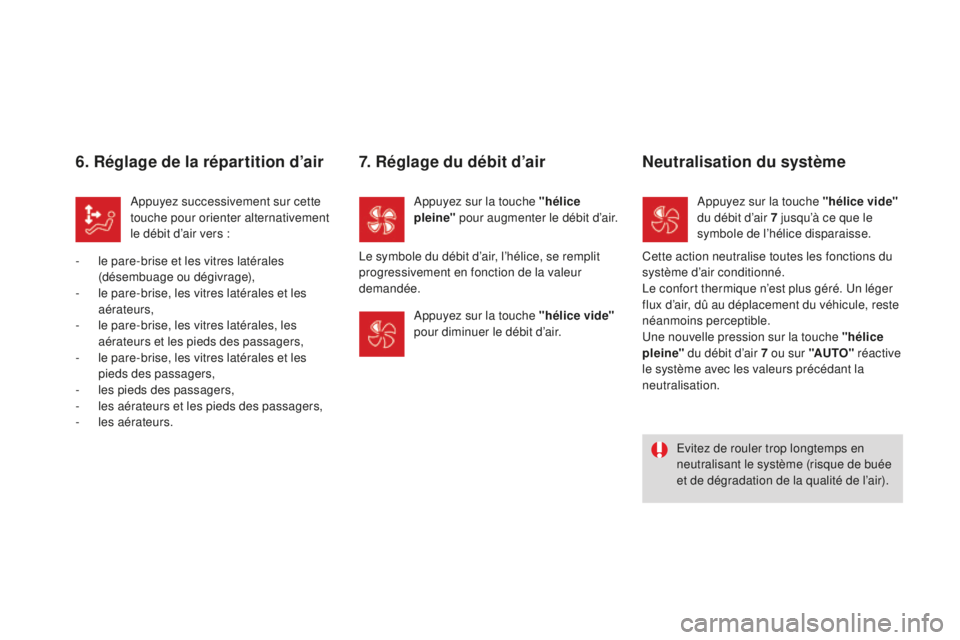

6. Réglage de la répartition d’air
Appuyez successivement sur cette
touche pour orienter alternativement
le débit d’air vers :
-

l

e pare-brise et les vitres latérales
(désembuage ou dégivrage),
-

l

e pare-brise, les vitres latérales et les
aérateurs,
-

l

e pare-brise, les vitres latérales, les
aérateurs et les pieds des passagers,
-

l

e pare-brise, les vitres latérales et les
pieds des passagers,
-

l

es pieds des passagers,
-

l

es aérateurs et les pieds des passagers,
-

l

es aérateurs. Evitez de rouler trop longtemps en
neutralisant le système (risque de buée
et de dégradation de la qualité de l’air).
Appuyez sur la touche "hélice
pleine"
pour augmenter le débit d’air.
7. Réglage du débit d’air
Le symbole du débit d’air, l’hélice, se remplit
progressivement en fonction de la valeur
demandée.
Appuyez sur la touche "hélice vide"
pour diminuer le débit d’air.
Neutralisation du système
Appuyez sur la touche "hélice vide"
du débit d’air 7 jusqu’à ce que le
symbole de l’hélice disparaisse.
Cette action neutralise toutes les fonctions du
système d’air conditionné.
Le confort thermique n’est plus géré. Un léger
flux d’air, dû au déplacement du véhicule, reste
néanmoins perceptible.
Une nouvelle pression sur la touche "hélice
pleine" du débit d’air 7 ou sur "AUTO" réactive
le système avec les valeurs précédant la
neutralisation.
