CITROEN DS3 CABRIO 2013 Instrukcja obsługi (in Polish)

7Otwieranie

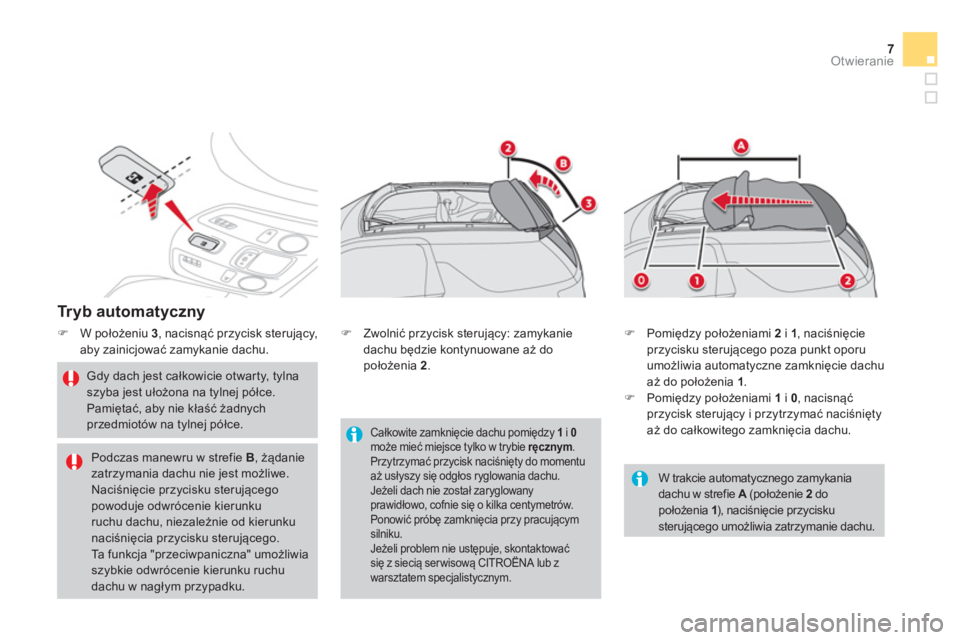

Tryb automatyczny
)W położeniu 3, nacisnąć przycisk sterujący, aby zainicjować zamykanie dachu.


Gdy dach jest całkowicie otwar ty, tylna szyba jest ułożona na tylnej półce.
Pamiętać, aby nie kłaść żadnychprzedmiotów na tylnej półce.


W trakcie automatycznego zamykaniadachu w strefie A
(położenie A2do położenia 1), naciśnięcie przyciskusterującego umożliwia zatrzymanie dachu.
Całkowite zamknięcie dachu pomiędzy 1
i 0 może mieć miejsce tylko w trybie ręcznym .Przytrzymać przycisk naciśnięty do momentu aż usłyszy się odgłos ryglowania dachu. Jeżeli dach nie został zaryglowany prawidłowo, cofnie się o kilka centymetrów. Ponowić próbę zamknięcia przy pracującym silniku.Jeżeli problem nie ustępuje, skontaktowaćsię z siecią serwisową CITROËNA lub z warsztatem specjalistycznym.
)
Zwolnić przycisk sterujący: zamykanie
dachu będzie kontynuowane aż do
położenia 2.
)
Pomiędzy położeniami 2i 1
, naciśnięcieprzycisku sterującego poza punkt oporu
umożliwia automatyczne zamknięcie dachu
aż do położenia 1.)
Pomiędzy położeniami 1i0, nacisnąćprzycisk sterujący i przytrzymać naciśnięty
aż do całkowitego zamknięcia dachu.


Podczas manewru w strefie B, żądanie zatrzymania dachu nie jest możliwe.
Naciśnięcie przycisku sterującego powoduje odwrócenie kierunku ruchu dachu, niezależnie od kierunku
naciśnięcia przycisku sterującego.
Ta funkcja "przeciwpaniczna" umożliwia szybkie odwrócenie kierunku ruchu dachu w nagłym przypadku.

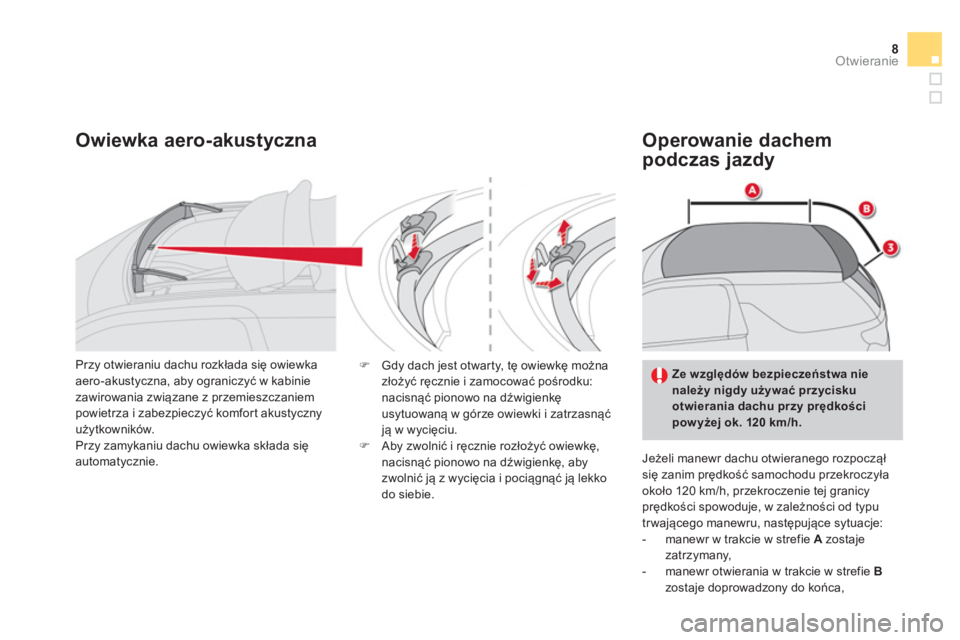

8Otwieranie
Owiewka aero-akustyczna
Operowanie dachem
podczas jazdy

Jeżeli manewr dachu otwieranego rozpoczął się zanim prędkość samochodu przekroczyła
około 120 km/h, przekroczenie tej granicy prędkości spowoduje, w zależności od typu
trwającego manewru, następujące sytuacje:


- manewr w trakcie w strefie Azostaje
zatrzymany,

- manewr otwierania w trakcie w strefie B
zostaje doprowadzony do końca,
Ze względów bezpieczeństwa nie należy nigdy używać przycisku otwierania dachu przy prędkości powyżej ok. 120 km/h.
Przy otwieraniu dachu rozkłada się owiewkaaero-akustyczna, aby ograniczyć w kabinie
zawirowania związane z przemieszczaniem powietrza i zabezpieczyć komfor t akustycznyużytkowników. Przy zamykaniu dachu owiewka składa sięautomatycznie.
)
Gdy dach jest otwarty, tę owiewkę można
złożyü ręcznie i zamocować pośrodku:
nacisnąć pionowo na dźwigienkę usytuowaną w górze owiewki i zatrzasnąć ją w wycięciu. )
Aby zwolnić i ręcznie rozłożyü owiewkę,
nacisnąć pionowo na dźwigienkę, abyzwolnić ją z wycięcia i pociągnąć ją lekkodo siebie.

9Otwieranie

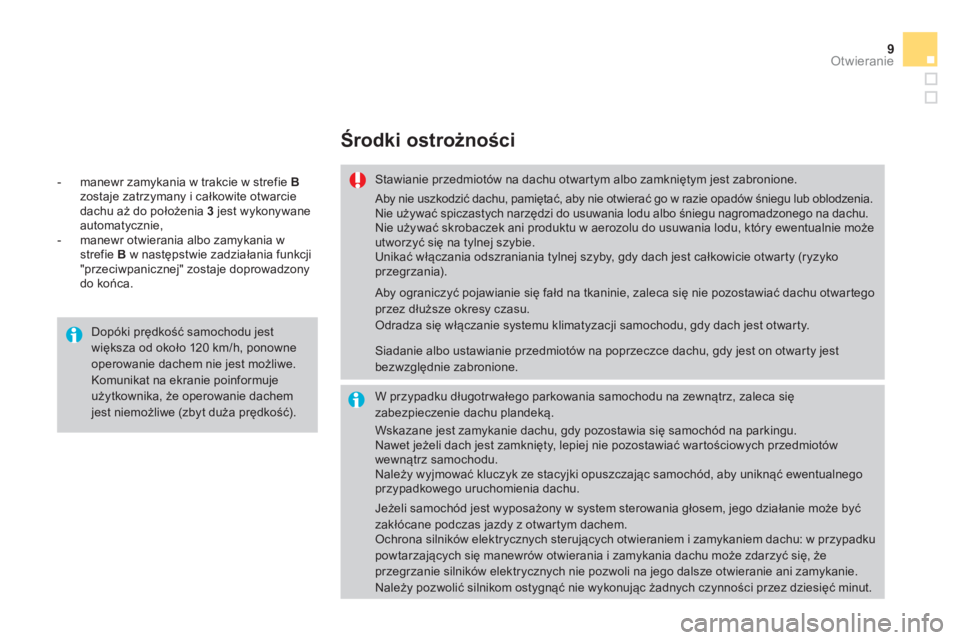

Środki ostrożności
Stawianie przedmiotów na dachu otwartym albo zamkniętym jest zabronione.
W przypadku długotrwałego parkowania samochodu na zewnątrz, zaleca się zabezpieczenie dachu plandeką.

Aby nie uszkodzić dachu, pamiętać, aby nie otwierać go w razie opadów śniegu lub oblodzenia. Nie używać spiczastych narzędzi do usuwania lodu albo śniegu nagromadzonego na dachu. Nie używać skrobaczek ani produktu w aerozolu do usuwania lodu, który ewentualnie może utworzyć się na tylnej szybie.Unikać włączania odszraniania tylnej szyby, gdy dach jest całkowicie otwar ty (ryzyko przegrzania).

Aby ograniczyć pojawianie się fałd na tkaninie, zaleca się nie pozostawiać dachu otwar tegoprzez dłuższe okresy czasu. Odradza się włączanie systemu klimatyzacji samochodu, gdy dach jest otwarty.
Siadanie albo ustawianie przedmiotów na poprzeczce dachu, gdy jest on otwarty jestbezwzględnie zabronione.


Wskazane jest zamykanie dachu, gdy pozostawia siÄ™ samoch

Otwieranie
W przypadku zatrzymania w strefie B,komunikat na ekranie poprosi o natychmiastowe
zakończenie manewru dachem. )Nacisnąć i przytrzymać przycisk sterujący:
- w kierunku otwierania, aby osiągnąćpołożenie 3,- w kierunku zamykania, aby osiągnąć położenie 2.

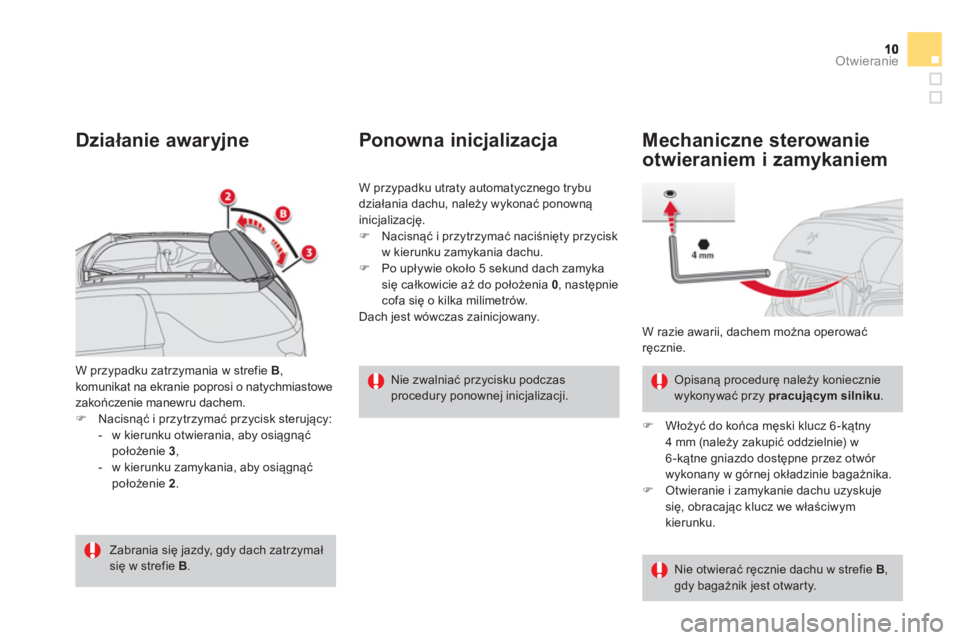

Ponowna inicjalizacja


Nie zwalniać przycisku podczas procedury ponownej inicjalizacji.

Działanie awaryjne
Mechaniczne sterowanie
otwieraniem i zam
ykaniem
Opisaną procedurę należy konieczniewykonywać przy pracującym silniku
.
Nie otwierać ręcznie dachu w strefie B,gdy bagażnik jest otwarty. W razie awarii, dachem można operować
r
ęcznie. W prz
ypadku utraty automatycznego trybu
działania dachu, należy wykonać ponowną inicjalizację.
)
Nacisnąć i przytrzymać naciśnięty przycisk
w kierunku zamykania dachu.
) Po upływie około 5 sekund dach zamyka się całkowicie aż do położenia 0
, następnie cofa się o kilka milimetrów.
Dach jest wówczas zainicjowany.
)Włożyü do końca męski klucz 6 -kątny4 mm (należy zakupić oddzielnie) w
6-kątne gniazdo dostępne przez otw

11Otwieranie

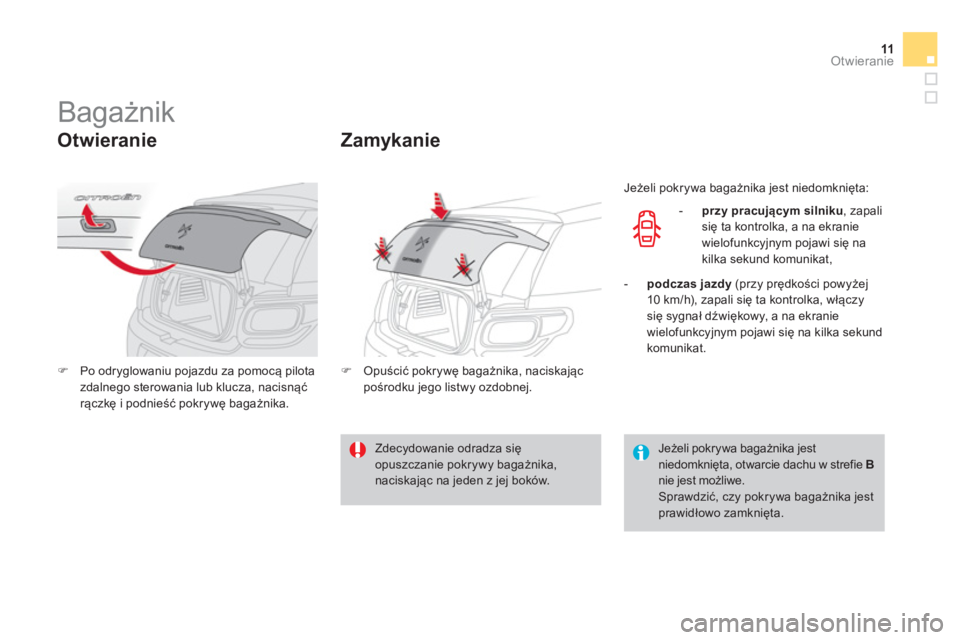

Bagażnik


Otwieranie
)Po odryglowaniu pojazdu za pomocÄ… pilota
zdalnego sterowania lub klucza, nacisnąćr
czkę i podnieść pokrywę bagażnika.
Zamykanie
)
Opuścić pokrywę bagażnika, naciskając
pośrodku jego listwy ozdobnej.
Jeżeli pokr
ywa bagażnika jest niedomknięta:
- prz
y pracujÄ…cym silniku, zapali
siÄ™ ta kontrolka, a na ekranie
wielofunkcyjnym pojawi siÄ™ na kilka sekund komunikat,
-podczas jazdy
(przy prędkości powyżej
10 km/h), zapali się ta kontrolka, włączysię sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawi siÄ™ na kilka sekund
komunikat.
Zdecydowanie odradza sięopuszczanie pokrywy bagażnika,naciskając na jeden z jej bok

12Otwieranie
Jeżeli dach wykonuje manewr otwierania w strefie B
, działanie na sterowanie otwierania
bagażnika powoduje zamknięcie dachu. Otwarcie bagażnika nastąpi, gdy dach osiągnie położenie 2
. Można będzie wówczas podnieść pokrywę bagażnika.

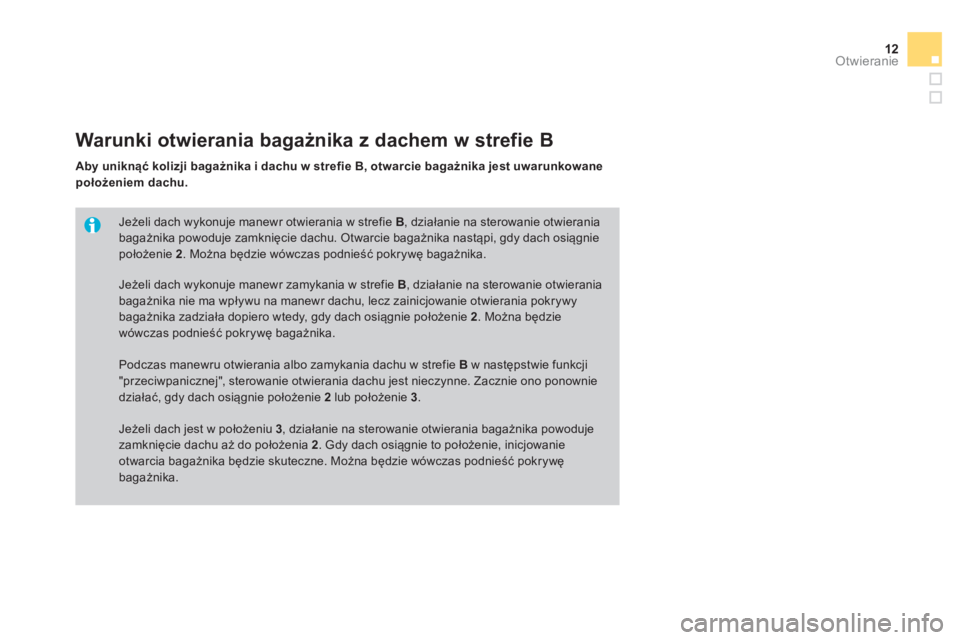

Warunki otwierania bagażnika z dachem w strefie B
Aby uniknąć kolizji bagażnika i dachu w strefie B, otwarcie bagażnika jest uwarunkowane położeniem dachu.
Jeżeli dach wykonuje manewr zamykania w strefie B
, działanie na sterowanie otwieraniabagażnika nie ma wpływu na manewr dachu, lecz zainicjowanie otwierania pokrywybagażnika zadziała dopiero wtedy, gdy dach osiągnie położenie 2
. Można będziewówczas podnieść pokrywę bagażnika.
Podczas manewru otwierania albo zamykania dachu w strefie B
w następstwie funkcji "przeciwpanicznej", sterowanie otwierania dachu jest nieczynne. Zacznie ono ponownie działać, gdy dach osiągnie położenie 2lub położenie 3.
Jeżeli dach jest w położeniu 3
, działanie na sterowanie otwierania bagażnika powodujezamknięcie dachu aż do położenia 2
. Gdy dach osiągnie to położenie, inicjowanieotwarcia bagażnika będzie skuteczne. Można będzie wówczas podnieść pokrywę bagażnika.

13Otwieranie

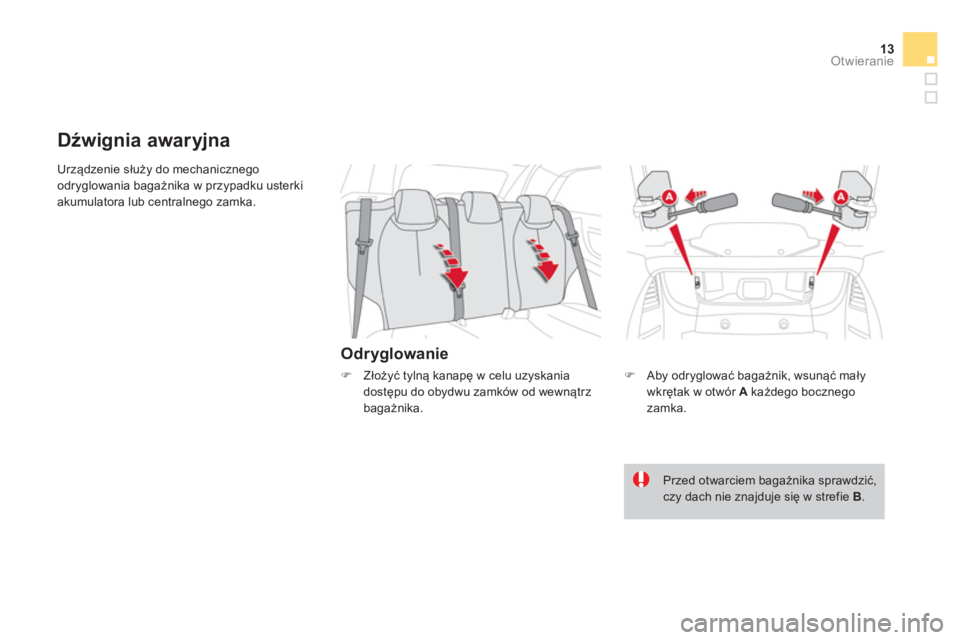

Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku usterki
akumulatora lub centralnego zamka.
Odryglowanie
Dźwignia awaryjna
)
Aby odryglować bagażnik, wsunąć mały
wkrętak w otw

14Wyposażenie

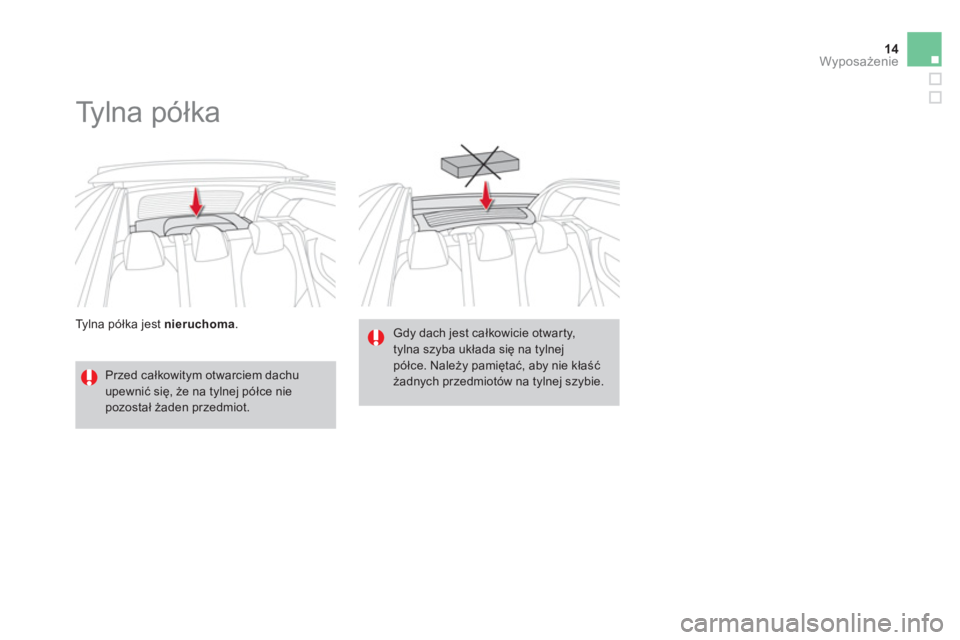

Tylna półka jest nieruchoma.





Ty l n a p ółka


Przed całkowitym otwarciem dachu upewnić się, że na tylnej półce nie pozostał żaden przedmiot.
Gdy dach jest całkowicie otwar ty, tylna szyba układa się na tylnejpółce. Należy pamiętać, aby nie kłaśćżadnych przedmiotów na tylnej szybie.

15
Informacje praktyczne

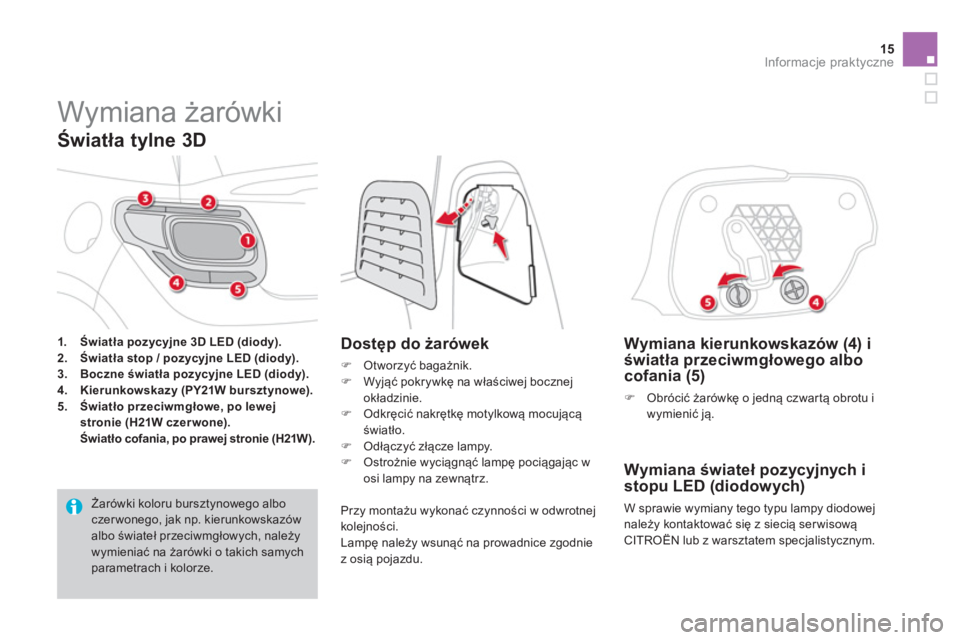

Wymiana żarówki
1.Światła pozycyjne 3D LED (diody).2.Światła stop / pozycyjne LED (diody).3.Boczne światła pozycyjne LED (diody).4.Kierunkowskazy (PY21W bursztynowe).5.
Światło przeciwmgłowe, po lewejstronie (H21W czerwone).Światło cofania, po prawej stronie (H21W).
Dostęp do żarówek
)
Otworzyć bagażnik. )
Wyjąć pokrywkę na właściwej bocznej okładzinie.)
Odkręcić nakrętkę motylkową mocującąświatło.)
Odłączyć złącze lampy.)
Ostrożnie wyciągnąć lampę pociągając w
osi lampy na zewnÄ…trz.

Wymiana kierunkowskazów (4) i
światła przeciwmgłowego albocofania (5)
)
Obrócić żarówkę o jedną czwartą obrotu i
wymienić ją.


Wymiana świateł pozycyjnych i
stopu LED (diodowych)
W sprawie wymiany tego typu lampy diodowej
należy kontaktować się z siecią serwisową
CITRO

16Informacje praktyczne
Wymiana bezpiecznika
)Aby odczepić górną okładzinę bagażnika, pociągnąć ją do dołu zaczynając od lewej strony. )Wyjąć okładzinę odchylając ją ku dołowi.)Wymienić bezpieczniki.
Aby zamontować, wykonać powyższe czynności w odwrotnej kolejności, zaczynając od dnabagażnika.

Bezpiecznik w komorze
silnika
(maksi-bezpiecznik)
Bezpiecznik NrNatężenieFunkcje
-20 ADach składany
-20 ADach składany


Jeżeli dach znajduje się w strefie Bw momencie przepalenia bezpiecznika, otwarcie bagażnika jest niemożliwe. Aby móc otworzyć bagażnik iwykonać wymianę bezpieczników, należy najpier w zamknąć dach ręcznie od strony wnętrza bagażnika (składając tylną kanapę).
Trzy bezpieczniki są przeznaczone dla dachu składanego.
Bezpieczniki pod tylną półką
Bezpiecznik NrNatężenieFunkcje
MF0840 A
Dach składany.
Maksi-bezpieczniki stanowiÄ… dodatkowe
zabezpieczenie s
ystemów elektrycznych.
Wszelkie operacje zwiÄ…zane z maksi-
bezpiecznikami powinny być wykonywaneprzez sieć serwisową CITRO
