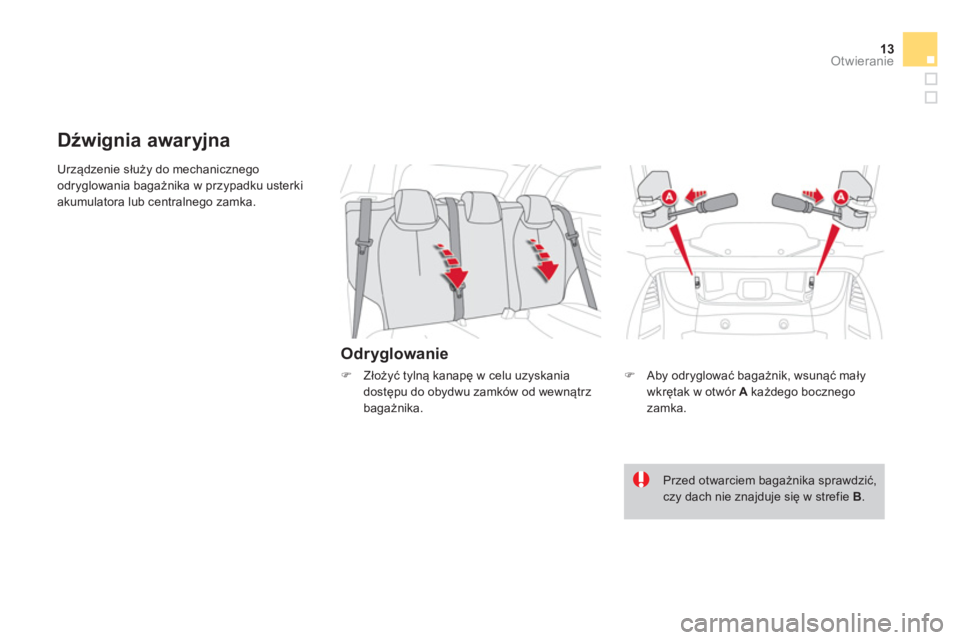

13Otwieranie
Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku usterki
akumulatora lub centralnego zamka.
Odryglowanie
Dźwignia awaryjna
)
Aby odryglować bagażnik, wsunąć mały
wkrętak w otw

14Wyposażenie
Tylna półka jest nieruchoma.





Ty l n a p ółka


Przed całkowitym otwarciem dachu upewnić się, że na tylnej półce nie pozostał żaden przedmiot.
Gdy dach jest całkowicie otwar ty, tylna szyba układa się na tylnejpółce. Należy pamiętać, aby nie kłaśćżadnych przedmiotów na tylnej szybie.

15
Informacje praktyczne





























Wymiana żarówki
1.Światła pozycyjne 3D LED (diody).2.Światła stop / pozycyjne LED (diody).3.Boczne światła pozycyjne LED (diody).4.Kierunkowskazy (PY21W bursztynowe).5.
Światło przeciwmgłowe, po lewejstronie (H21W czerwone).Światło cofania, po prawej stronie (H21W).
Dostęp do żarówek
)
Otworzyć bagażnik. )
Wyjąć pokrywkę na właściwej bocznej okładzinie.)
Odkręcić nakrętkę motylkową mocującąświatło.)
Odłączyć złącze lampy.)
Ostrożnie wyciągnąć lampę pociągając w
osi lampy na zewnątrz.

Wymiana kierunkowskazów (4) i
światła przeciwmgłowego albocofania (5)
)
Obrócić żarówkę o jedną czwartą obrotu i
wymienić ją.


Wymiana świateł pozycyjnych i
stopu LED (diodowych)
W sprawie wymiany tego typu lampy diodowej
należy kontaktować się z siecią serwisową
CITRO

16Informacje praktyczne
Wymiana bezpiecznika
)Aby odczepić górną okładzinę bagażnika, pociągnąć ją do dołu zaczynając od lewej strony. )Wyjąć okładzinę odchylając ją ku dołowi.)Wymienić bezpieczniki.
Aby zamontować, wykonać powyższe czynności w odwrotnej kolejności, zaczynając od dnabagażnika.

Bezpiecznik w komorze
silnika
(maksi-bezpiecznik)
Bezpiecznik NrNatężenieFunkcje
-20 ASkładany dach
-20 ASkładany dach


Jeżeli dach znajduje się w strefie Bw momencie przepalenia bezpiecznika, otwarcie bagażnika jest niemożliwe. Aby móc otworzyć bagażnik iwykonać wymianę bezpieczników, należy najpier w zamknąć dach ręcznie od strony wnętrza bagażnika (składając tylną kanapę).
Trzy bezpieczniki są przeznaczone dla dachu składanego.
Bezpieczniki pod tylną półką
Bezpiecznik NrNatężenieFunkcje
MF0840 A Składany dach.
Maksi-bezpieczniki stanowią dodatkowe
zabezpieczenie s
ystemów elektrycznych.
Wszelkie operacje związane z maksi-
bezpiecznikami powinny być wykonywaneprzez sieć serwisową CITRO

17Informacje praktyczne
Zalecenia dotyczące obsługi
Usuwać natychmiast nieczystości ptasie albo żywice roślinne, których zasadowe działanie mogłoby uszkodzićtkaninę.

Aby nie uszkodzić dachu, formalniezabrania się stosowania mycia pod wysokim ciśnieniem.


Nigdy nie używać środkówchemicznych, detergentów, odplamiaczy, rozpuszczalników, alkoholu, benzyny itp. do czyszczeniatkaniny.
Ogólne zalecenia dotyczące obsługi i utrzymania Państwa samochodu przedstawiono szczegółowo w książce ser wisowej i gwarancyjnej.


Pozostawić samoch

18Dane techniczne
MODELE:SILNIKI I SKR ZYNIE BIEGÓW
Typy warianty wersje:SB...HMZ05FS05FS95FV85FN8 *
SILNIKI BENZYNOWEVTi 82VTi 120THP 155THP 150 *
Po
jemność (cm3) 1 199

1 598

1 598

Średnica x skok (mm)
75 x 90,5 77 x 85,8
77 x 85,8
Moc maks
ymalna: norma CEE (kW) 60
88
115
110
*

Przy prędkości obrotowej
(obr/min)

5 750
6 000 6 000
Maks. moment obr.: norma
CEE (Nm) 118

160240

Prz
y prędkości obrotowej (obr/min)

2 750

4 250
1 400

P
aliwo
Bezołowiowe

Bezołowiowe
Bezołowiowe

K
atalizator
TakTak Tak
SKRZYNIA BIEGÓ
WManualna (5 biegów)Manualna
(5 biegów)
Automatyczna(4 biegi)
Manualna(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)



Silnik
(z wymianą wkładu filtra)3,25
4,25 4,25
*
Dla Belgii.

19Dane techniczne
MASY POJA ZDÓW I PRZYCZEP (w kg)
Silniki benzynoweVTi 82VTi 120THP 155THP 150 *
Skrzynia biegówManualnaManualnaAutomatycznaManualna
Typy warianty wersje: SB...HMZ05FS05FS95FV85FN8 *


- Masa własna po
jazdu 1 032
1 088
1 13 3
1 156



- Masa po
jazdu gotowego do drogi 1 107
1 163

1 208
1 231


-
Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
1 532
1 5751 610
1 619



- Dopuszczalna masa całkowita zespołu pojazdów (MTRA)na pochyłości 12%2 332
2 475

2 510

2 519



- Przyczepa z hamulcami
(w granicach MTR A)
na pochyłości 12%
800
900
900
900



- Prz
yczepa z hamulcami **
(z rozkładem obciążenia w granicach MTRA)1 10 01 150
1 150
1 150



- Przyczepa bez hamulców 520
570
570
570



- Zalecan
y nacisk na hak
46

46

4646


* Dla Belgii.

**
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,jazda z przyczepą przy mniejszym obciążeniu pojazdu holującego może zmniejszyć jego przyczepność.
Podane wartości MTR A oraz masy przyczep są ważne dla maksymalnej wysokości 1000 m n.p.m.; podaną masę przyczepy należy zmniejszać o 10
%na każde dodatkowe 10 0 0 m n.p.m.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
W
ysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura zewnętrzna jest wyższa od 37 °C,
ograniczyć masę holowanej przyczepy.

20Dane techniczne
MODELE:SILNIKI I SKR ZYNIE BIEGÓW
Typy warianty wersje: SB...9HP0/S9HP8/PS
SILNIKI DIESELe-HDi 90 FAP
Po
jemność (cm3) 1 560

Średnica x skok
(mm)

75 x 88,3
Moc maks
ymalna: norma CEE (kW) 68

Przy prędkości obrotowej (obr/min)

4 000

Maks. moment obr.: norma
CEE (Nm)
230

Przy prędkości obrotowej (obr/min)

1 750

P
aliwo
Olej napędowy

K
atalizator Tak
Filtr cząstek stałych
(FA P)Tak
SKRZYNIA BIEGÓ
W Manualna(5 biegów)
Manualna sterowana
(6 biegów)
POJEMNOŚĆ OLEJU (w litrach)


Silnik (z wymianą wkładu filtra)
3,75
.../
S : model e-HDi wyposażony w Stop & Start.

21Dane techniczne
MASY POJA ZDÓW I PRZYCZEP (w kg)
Silnik Dieslae-HDi 90 FAP
Skrzynia biegówManualna (5 biegów)Manualna sterowana (6 biegów)
Typy warianty wersje:
SB...9HP0/S9HP8/PS



- Masa własna pojazdu 1 0851 090



- Masa pojazdu gotowego do drogi 1 160

1 165



-
Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
1 625 1 639




- Dopuszczalna masa całkowita zespołu pojazdów (MTRA)na pochyłości 12 %
2 525

2 539



- Przyczepa z hamulcami
(w granicach MTR A)
na pochyłości 12 %
900
900



- Przyczepa z hamulcami * (z rozkładem obciążenia w granicach MTRA)
1 150
1 150



- Prz
yczepa bez hamulców 570
570



- Zalecan
y nacisk na hak 46

46

Podane wartości MTR A oraz mas
y przyczep są ważne dla maksymalnej wysokości 1000 m n.p.m.; podaną masę przyczepy należy zmniejszać o 10%
na każde dodatkowe 1000 m n.p.m.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura zewnętrzna jest wyższa od 37 °C,
ograniczyć masę holowanej przyczepy.
*
Masa prz
yczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,jazda z przyczepą przy mniejszym obciążeniu pojazdu holującego może zmniejszyć jego przyczepność.

22Dane techniczne





Wymiary (w mm)
