CITROEN DS3 CABRIO 2014 Upute Za Rukovanje (in Croatian)

Praktične informacije

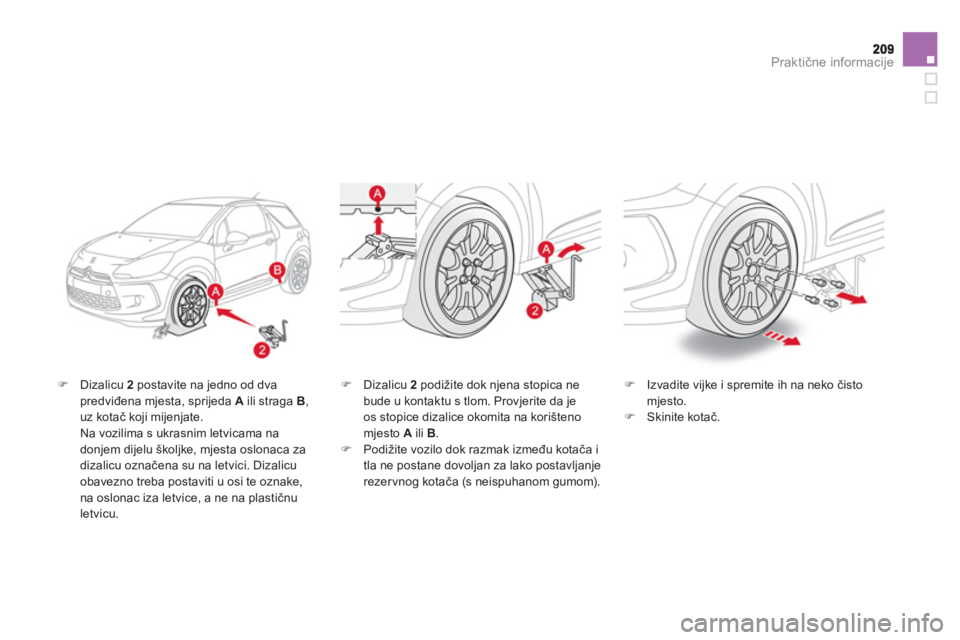

)Dizalicu 2postavite na jedno od dva predviđena mjesta, sprijeda A
ili straga B ,
uz kotač koji mijenjate.
Na vozilima s ukrasnim letvicama na
donjem dijelu školjke, mjesta oslonaca za dizalicu označena su na letvici. Dizalicu
obavezno treba postaviti u osi te oznake,
na oslonac iza letvice, a ne na plastičnu
letvicu.
) Izvadite vijke i spremite ih na neko čistomjesto. )
Skinite kotač.
)
Dizalicu 2
podižite dok njena stopica ne bude u kontaktu s tlom. Provjerite da je
os stopice dizalice okomita na korišteno
mjesto A
ili B
. )
Podižite vozilo dok razmak između kotača i
tla ne postane dovoljan za lako postavljanjerezervnog kotača (s neispuhanom gumom).

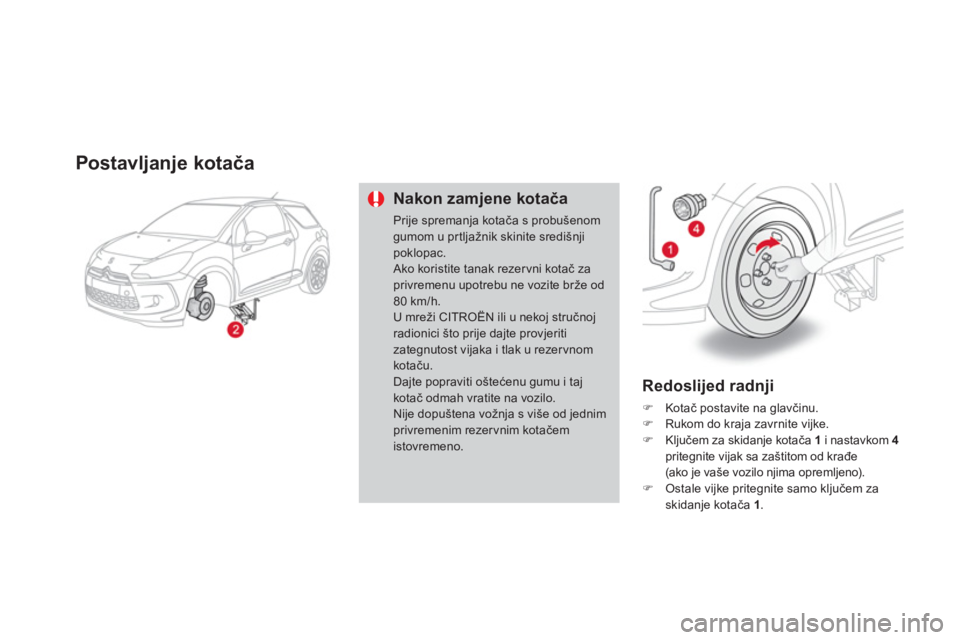

Postavljanje kotača
Nakon zamjene kotača
Prije spremanja kotača s probušenom gumom u pr tljažnik skinite središnji poklopac.
Ako koristite tanak rezervni kotač zaprivremenu upotrebu ne vozite br

211Praktične informacije

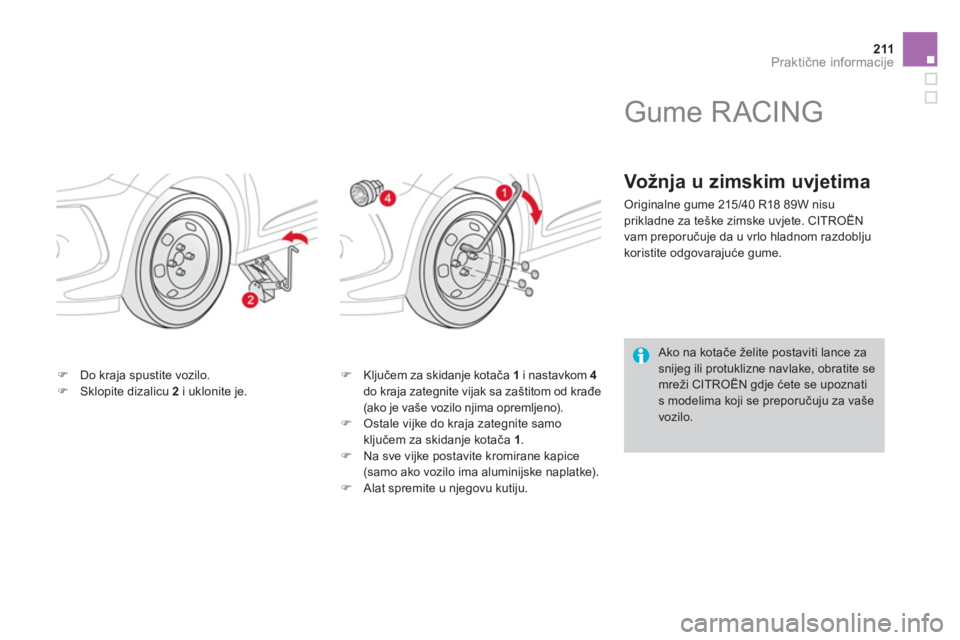

)Do kraja spustite vozilo.)Sklopite dizalicu 2
i uklonite je. )
Ključem za skidanje kotača 1
i nastavkom 4do kraja zategnite vijak sa zaštitom od krađe (ako je vaše vozilo njima opremljeno).)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1.)
Na sve vijke postavite kromirane kapice(samo ako vozilo ima aluminijske naplatke). )
Alat spremite u njegovu kutiju.

Gume RACING

Vožnja u zimskim uvjetima
Originalne gume 215/40 R18 89W nisu
prikladne za teške zimske uvjete. CITROËN
vam preporučuje da u vrlo hladnom razdoblju
koristite odgovarajuće gume.
Ako na kotače

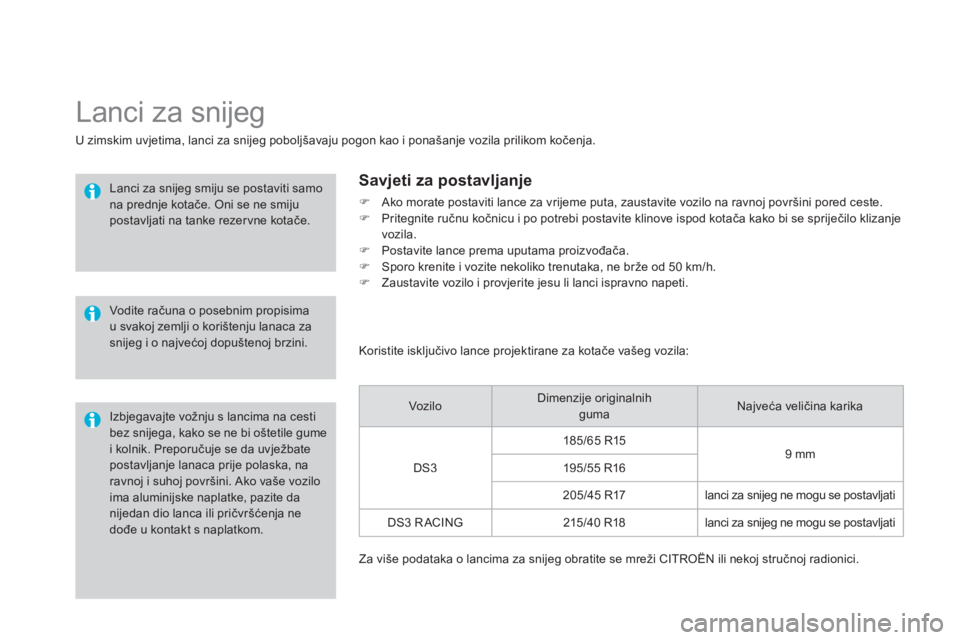

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.


Lanci za snijeg smiju se postaviti samo na prednje kotače. Oni se ne smiju postavljati na tanke rezervne kotače.


Vodite računa o posebnim propisimau svakoj zemlji o korištenju lanaca za snijeg i o najvećoj dopuštenoj brzini.


Izbjegavajte vožnju s lancima na cestibez snijega, kako se ne bi oštetile gume i kolnik. Preporučuje se da uvježbatepostavljanje lanaca prije polaska, na ravnoj i suhoj površini. Ako vaše vozilo ima aluminijske naplatke, pazite da nijedan dio lanca ili pričvršćenja nedođe u kontakt s naplatkom.


Savjeti za postavljanje
)
Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pored ceste. )
Pritegnite ručnu kočnicu i po potrebi postavite klinove ispod kotača kako bi se spriječilo klizanje
vozila. ) Postavite lance prema uputama proizvođača.)
Sporo krenite i vozite nekoliko trenutaka, ne brže od 50 km/h.)
Zaustavite vozilo i provjerite jesu li lanci ispravno napeti.


Koristite iskl
jučivo lance projektirane za kotače va

213Praktične informacije

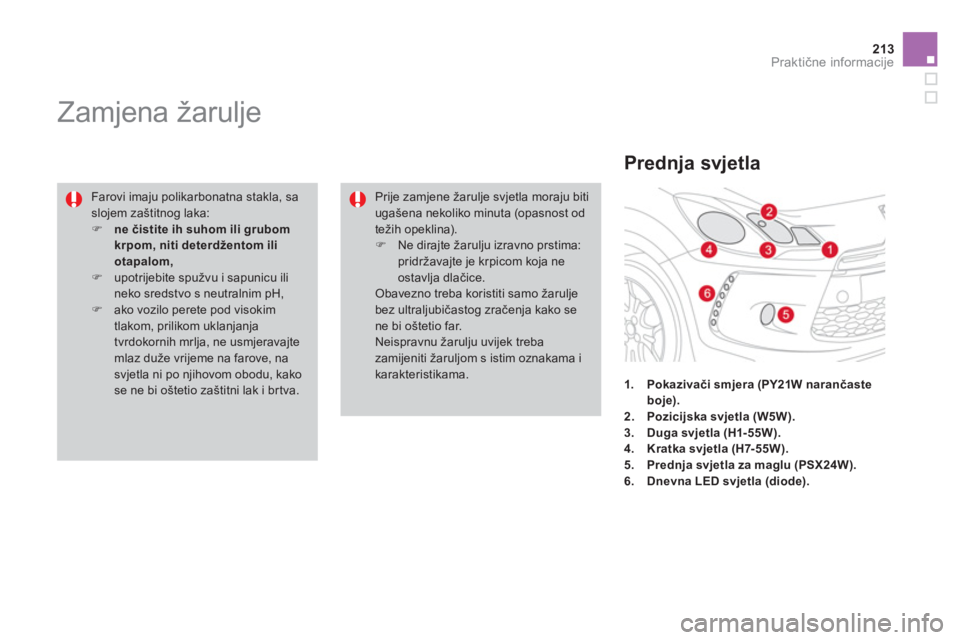

Zamjena žarulje


Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka: )ne čistite ih suhom ili grubom krpom, niti deterdžentom ili otapalom,)
upotrijebite spužvu i sapunicu ili neko sredstvo s neutralnim pH,)
ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kako se ne bi oštetio zaštitni lak i brtva.


Prednja svjetla
1.Pokazivači smjera (PY21W narančaste boje).2.Pozicijska svjetla (W5W).3.Duga svjetla (H1- 55W).4.Kratka svjetla (H7-55W).5. Prednja svjetla za maglu (PSX24W).6.Dnevna LED svjetla (diode).
Prije zamjene žarulje svjetla moraju biti ugašena nekoliko minuta (opasnost odtežih opeklina). )Ne dirajte žarulju izravno prstima:pridržavajte je krpicom koja ne ostavlja dlačice. Obavezno treba koristiti samo

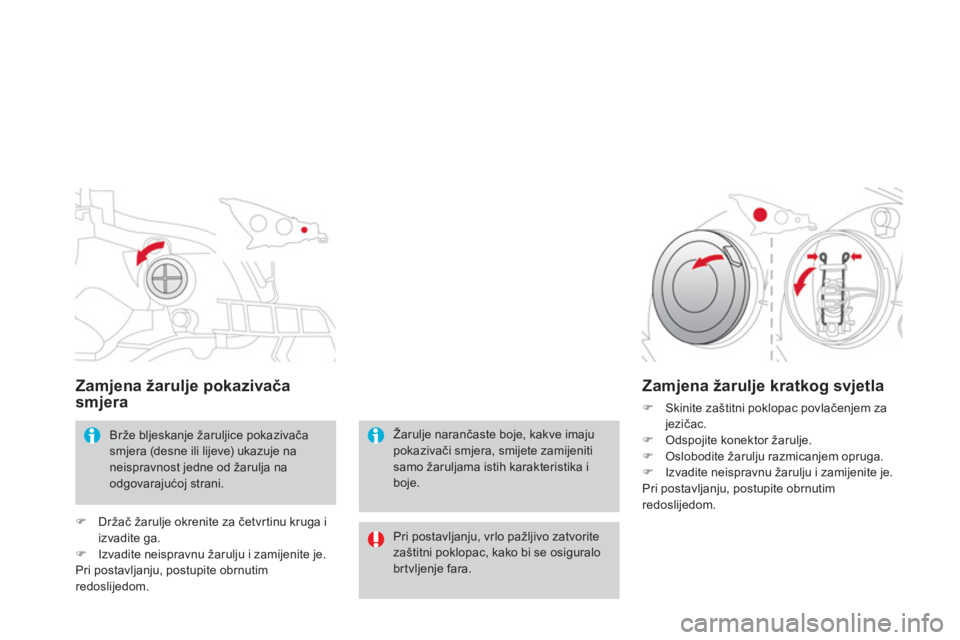

Zamjena žarulje pokazivača
smjera
Pri postavljanju, vrlo pažljivo zatvorite zaštitni poklopac, kako bi se osiguralo brtvljenje fara.

Žarulje narančaste boje, kakve imajupokazivači smjera, smijete zamijenitisamo žaruljama istih karakteristika iboje.

Brže bljeskanje žaruljice pokazivačasmjera (desne ili lijeve) ukazuje naneispravnost jedne od žarulja na odgovarajućoj strani.
)Držač žarulje okrenite za četvrtinu kruga iizvadite ga. )Izvadite neispravnu žarulju i zamijenite je.Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena žarulje kratkog svjetla
)Skinite zaštitni poklopac povlačenjem za jezičac.
)Odspojite konektor žarulje.)Oslobodite žarulju razmicanjem opruga. )Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.

215
Praktične informacije
Zamjena žarulje dugog svjetla
)Skinite zaštitni poklopac povlačenjem za jezičac.
)Odspojite konektor žarulje.)Oslobodite žarulju razmicanjem opruga. )Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje pozicijskog
svjetla
) Skinite zaštitni poklopac povlačenjem za
jezičac. )
Povucite držač žarulje uz pritiskanje jezičaca s jedne i druge strane.)
Izvadite neispravnu žarulju i zamijenite je. Pri postavljanju, postupite obrnutim redoslijedom.


Zamjena bočnih pokazivača
smjera
) Umetnite odvijač prema sredini pokazivača
smjera, između njega i retrovizora. )
Zakretanjem odvijača izvadite pokazivačsmjera i skinite ga.)
Odspojite konektor pokazivača smjera. )
Zamijenite modul.
Pri postavljanju, postupite obrnutim
redoslijedom.
Novi modul možete nabaviti u mreži CITROËN ili u nekoj stručnoj radionici.

Novi modul možete nabaviti u mrežiCITROËN ili u nekoj stručnoj radionici.U slučaju problema prilikom zamjene ovih žarulja, možete se obratiti mrežiCITROËN ili nekoj stručnoj radionici.

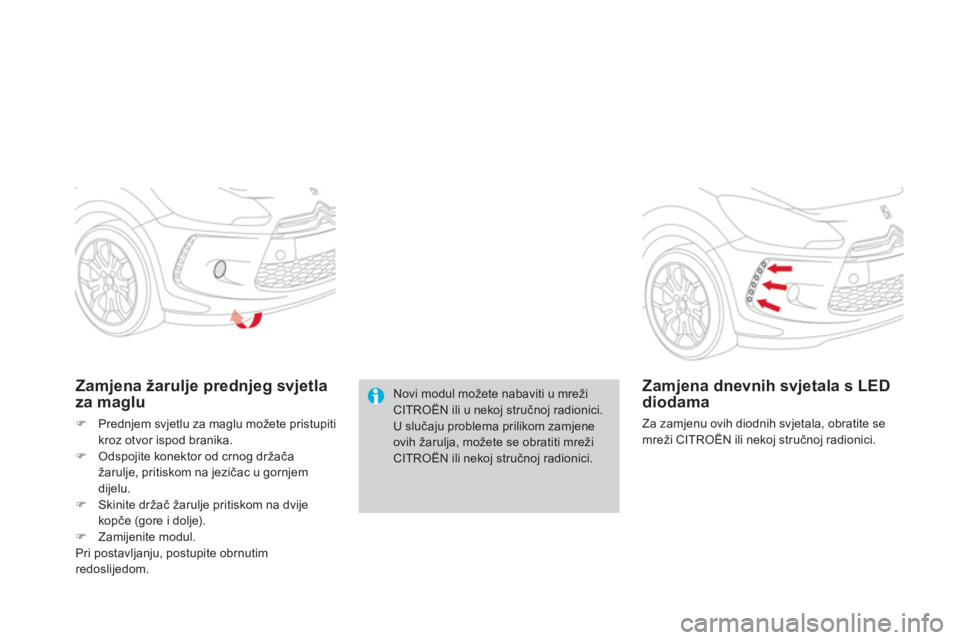

Zamjena žarulje prednjeg svjetla
za maglu
)Prednjem svjetlu za maglu možete pristupiti kroz otvor ispod branika.)Odspojite konektor od crnog držača žarulje, pritiskom na jezičac u gornjemdijelu. )Skinite držač žarulje pritiskom na dvijekopče (gore i dolje).)Zamijenite modul.
Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena dnevnih svjetala s LED diodama
Za zamjenu ovih diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.

217Praktične informacije

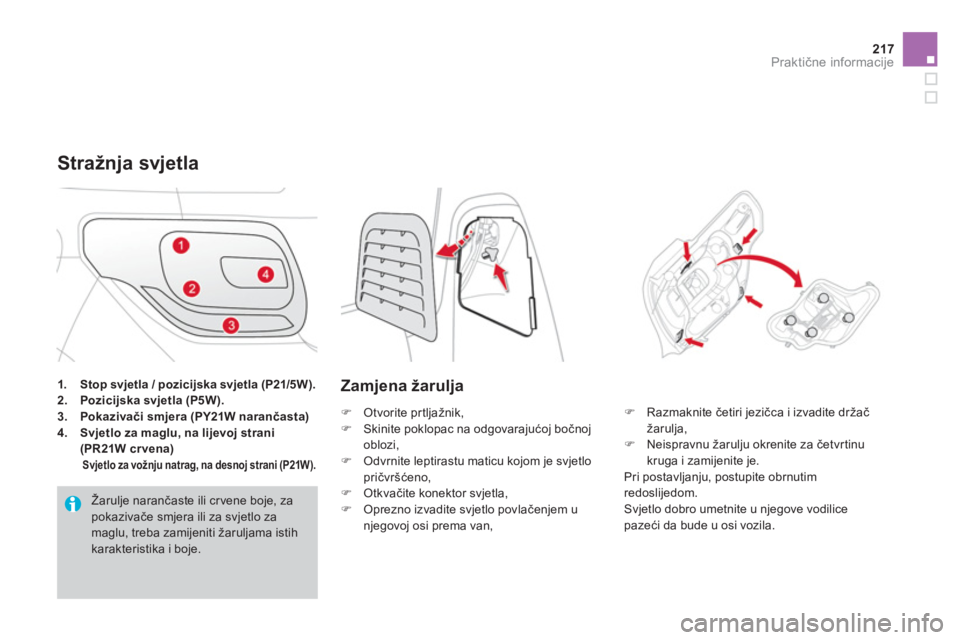

1.Stop svjetla / pozicijska svjetla (P21/5W).2.Pozicijska svjetla (P5W).3.Pokazivači smjera (PY21W narančasta)4.Svjetlo za maglu, na lijevoj strani(PR21W cr vena) Svjetlo za vožnju natrag, na desnoj strani (P21W).

Stražnja svjetla

Žarulje narančaste ili cr vene boje, za pokazivače smjera ili za svjetlo za maglu, treba zamijeniti žaruljama istihkarakteristika i boje.
Zamjena žarulja
)
Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van,
) Razmaknite četiri jezičca i izvadite držač
žarulja, ) Neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redosli
jedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
)Okrenite žarulju za četvrtinu kruga i
zam
ijenite je.

Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite semreži CITROËN ili nekoj stručnoj radionici.

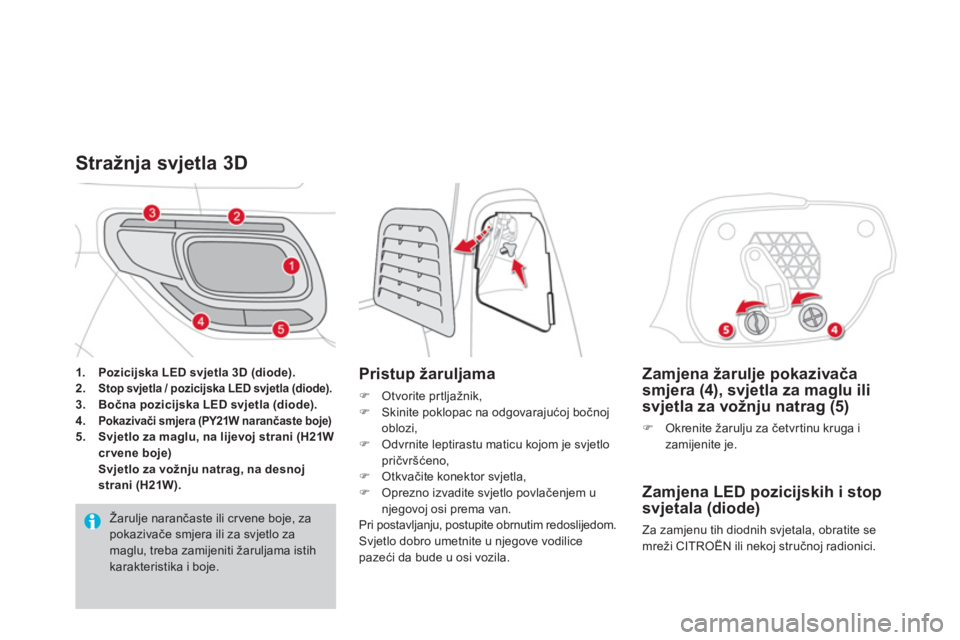

Stražnja svjetla 3D


Pristup žaruljama
)
Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,
)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.
Pri postavljanju, postupite obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
1.Pozicijska LED svjetla 3D (diode).2.Stop svjetla / pozicijska LED svjetla (diode).3.Bočna pozicijska LED svjetla (diode).4.Pokazivači smjera (PY21W narančaste boje)
5.
Svjetlo za maglu, na lijevoj strani (H21W crvene boje) Svjetlo za vožnju natrag, na desnoj
strani (H21W).
Žarulje narančaste ili cr vene boje, za pokazivače smjera ili za svjetlo za maglu, treba zamijeniti žaruljama istihkarakteristika i boje.
