CITROEN DS3 CABRIO 2014 Upute Za Rukovanje (in Croatian)

Praktične informacije

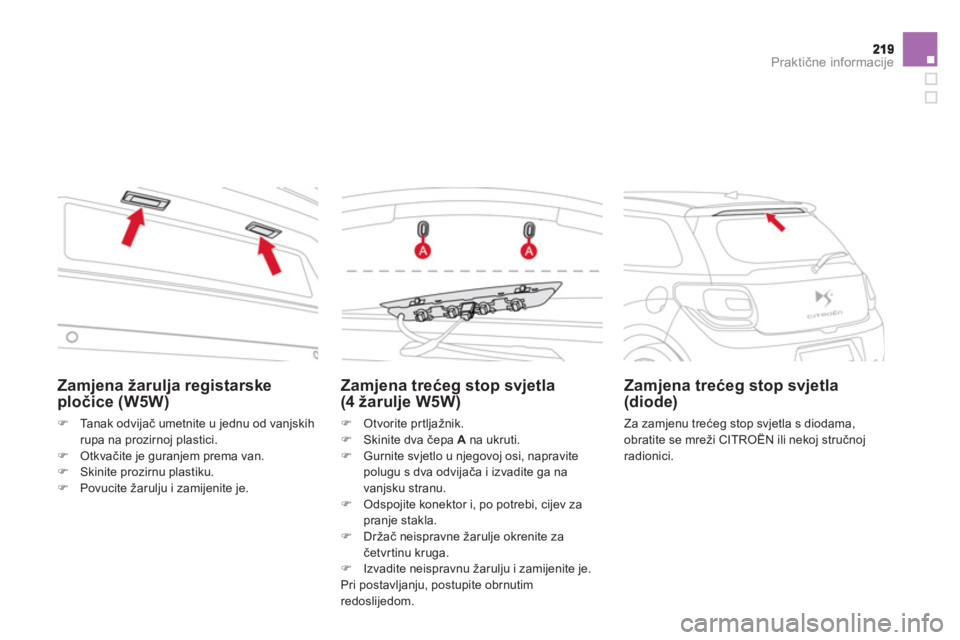

Zamjena trećeg stop svjetla(4 žarulje W5W)
)
Otvorite prtljažnik. )
Skinite dva čepa Ana ukruti.)
Gurnite svjetlo u njegovoj osi, napravite
polugu s dva odvijača i izvadite ga na
vanjsku stranu.
) Odspojite konektor i, po potrebi, cijev za
pranje stakla.) Držač neispravne žarulje okrenite za četvrtinu kruga. )
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.




Zamjena trećeg stop svjetla (diode)

Za zamjenu trećeg stop svjetla s diodama,obratite se mreži CITROËN ili nekoj stručnojradionici.


Zamjena žarulja registarske pločice (W5W)
)Ta n a k o d v ijač umetnite u jednu od vanjskih
rupa na prozirnoj plastici.)Otkvačite je guranjem prema van. )Skinite prozirnu plastiku. )Povucite žarulju i zamijenite je.

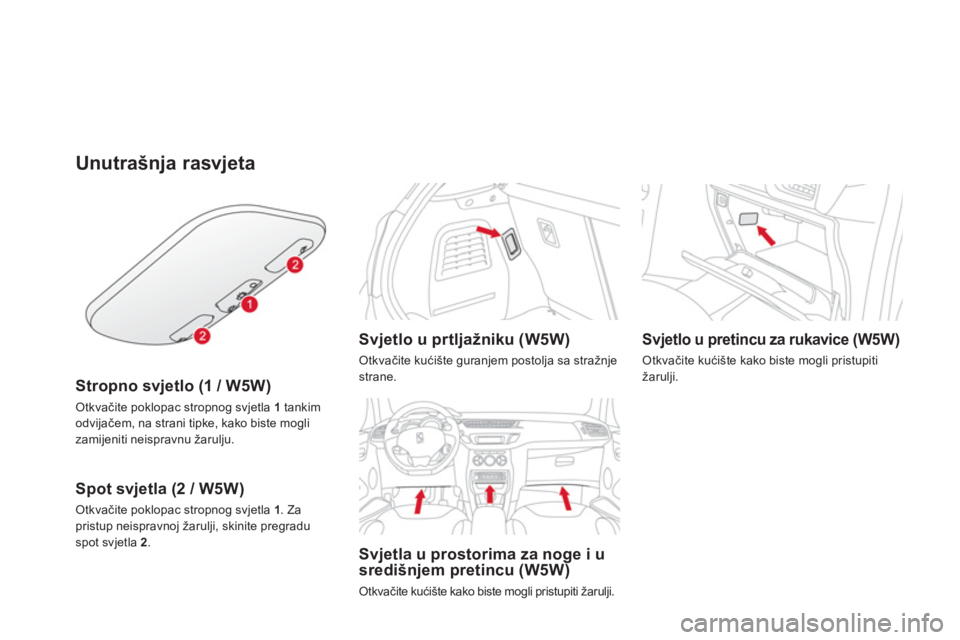

Unutrašnja rasvjeta
Stropno svjetlo (1 / W5W)
Otkvačite poklopac stropnog svjetla 1
tankim
odvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.

Spot svjetla (2 / W5W)
Otkvačite poklopac stropnog svjetla 1
. Zapristup neispravnoj žarulji, skinite pregradu spot svjetla 2.


Svjetlo u prtljažniku (W5W)

Otkvačite kućište guranjem postolja sa stražnje strane.


Svjetla u prostorima za noge i u
središnjem pretincu (W5W)
Otkvačite kućište kako biste mogli pristupiti žarulji.



Svjetlo u pretincu za rukavice (W5W)

Otkvačite kućište kako biste mogli pristupiti
žarulji.

221Praktične informacije




















Zamjena osigurača

Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je tako da radi sa serijskom i opcionalnomopremom.
Prije ugradnje neke druge električneopreme ili pribora, posavjetujte se umreži CITROËN ili u nekoj stručnojradionici.

CITROËN otklanja svaku odgovornostza troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,zbog ugradnje dodatne opreme kojunije isporučio ni preporučio CITROËN i koja nije ugrađena prema njegovimpravilima, naročito ako je ukupna potrošnja svih dodatno priključenih uređaja veća od 10 miliampera. Štipal
jka i mjesta rezervnih osigurača nalaze se na poleđini poklopca kući

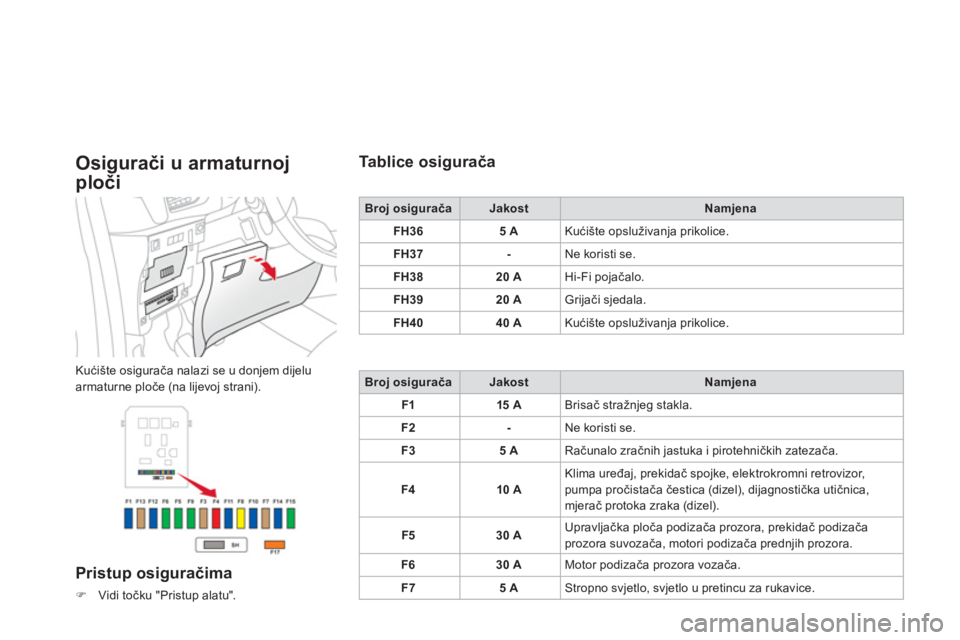

Osigurači u armaturnoj
ploči
Kući

223Praktične informacije
Broj osiguračaJakostNamjena
F820 AVišenamjenski ekran, autoradio, radio s navigacijom, računalo alarma, sirena alarma.
F
930 AUtičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F10 15 ASklopke na upravljaču.
F1
115 AKontakt brava, dijagnostička utičnica, računalo automatskog mjenjača.
F1
215 ADavač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F1
35 AGlavni stop prekidač, kućište opsluživanja motora.
F1415 ARačunalo pomoći pri parkiranju, računalo zračnih jastuka, ploča s instrumentima, automatski klima uređaj, USB Box, Hi-Fi pojačalo.
F15
30 AZaključavanje.
F1
6-Ne koristi se.
F1740 AGrijači stražnjeg stakla i vanjskih retrovizora.
S
H-Shunt PARC.

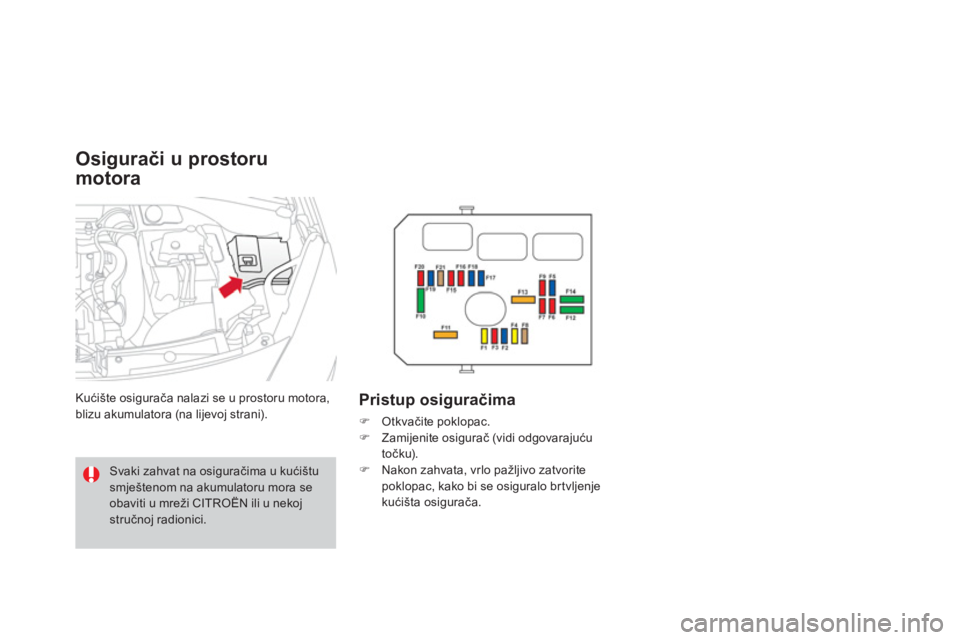

Osigurači u prostoru
motora
Kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).
Pristup osiguračima
)
Otkvačite poklopac. )
Zamijenite osigurač (vidi odgovarajuću
točku).)
Nakon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo br tvljenjekućišta osigurača.
Svaki zahvat na osiguračima u kućištu smještenom na akumulatoru mora se obaviti u mreži CITROËN ili u nekoj stručnoj radionici.

225
Praktične informacije

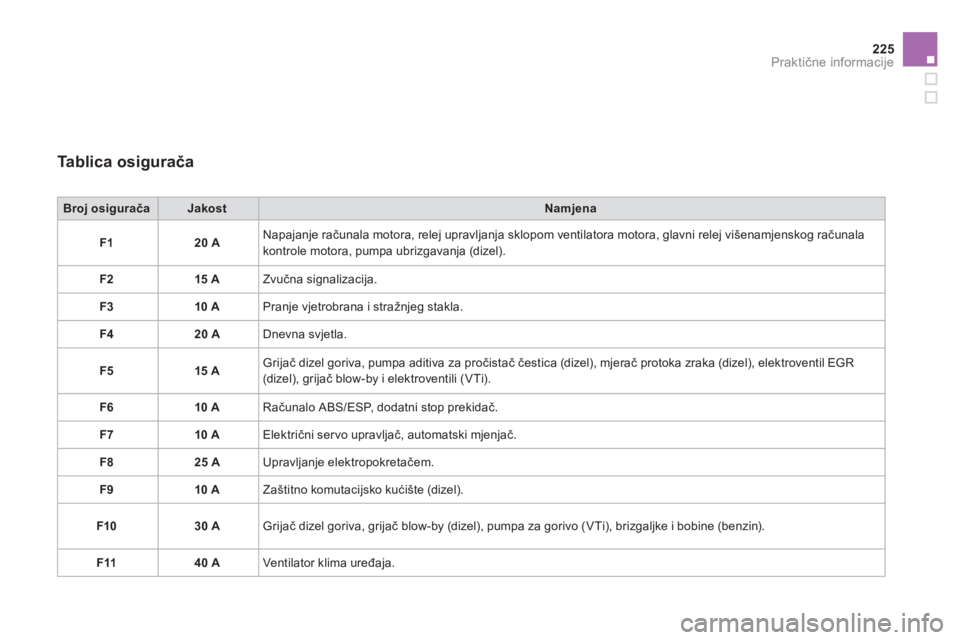

Tablica osigurača
Broj osiguračaJakostNamjena
F120 A
Napajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej vi

Broj osiguračaJakostNamjena
F1230 APr va i druga brzina brisača vjetrobrana.
F1
340 ANapajanje kućišta inteligentnog opsluživanja (+ nakon kontakta).
F1
430 ANapajanje Valvetronic (VTi).
F1
510 ADesno dugo svjetlo.
F16 10 A
Lijevo dugo svjetlo.
F1715 ALijevo kratko svjetlo.
F18 15
ADesno kratko svjetlo.
F1
915 ALambda sonde i elektroventili (VTi), elektroventili (dizel),
elektroventil EGR
(dizel).
F20 10 APumpe, upravljani termostat
(VTi), elektroventil razvoda (THP), davač vode u dizel gorivu (dizel).
F2
15 ANapajanje upravljanja sklopom ventilatora motora, ABS /
ESP, pumpa turbokompresora (THP).

227Praktične informacije

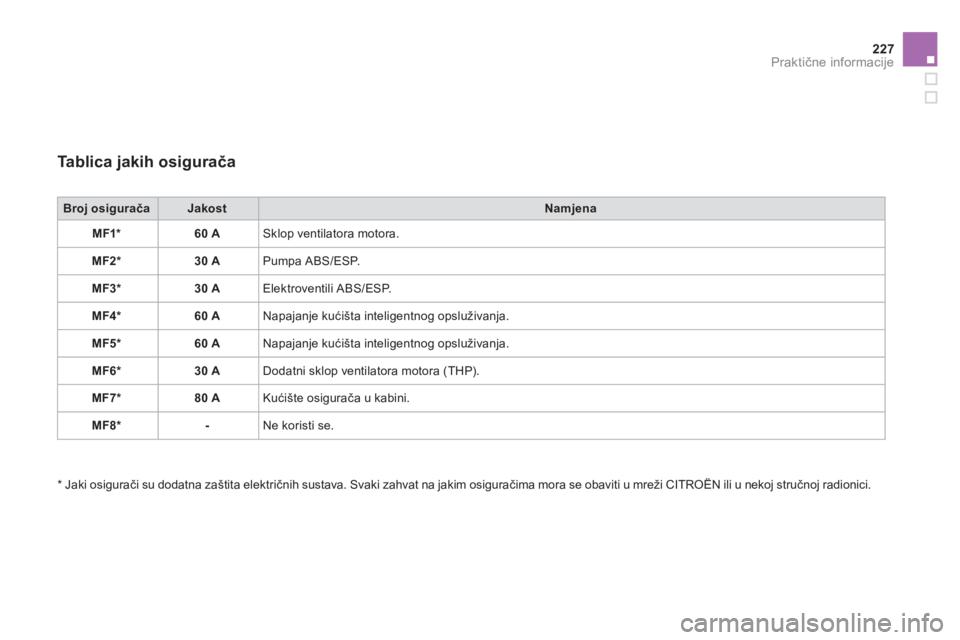

Ta b l i c a jakih osigurača
Broj osiguračaJakostNamjena
MF1*60 A Sklop ventilatora motora.
MF2* 30 A
Pumpa ABS/ESP.
MF3 * 30 A
Elektroventili ABS/ESP.
MF4 * 60 A
Napajanje kući

Akumulator Postupak punjenja ispražnjenog akumulatora i postupak pokretanja motora pomoću drugog akumulatora.

Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora, pomoću
unutra
