13Otvaranje
To s u m e h a n ičke brave za otključavanjeprtljažnika u slučaju neispravnosti akumulatora
ili centralnog zaključavanja.

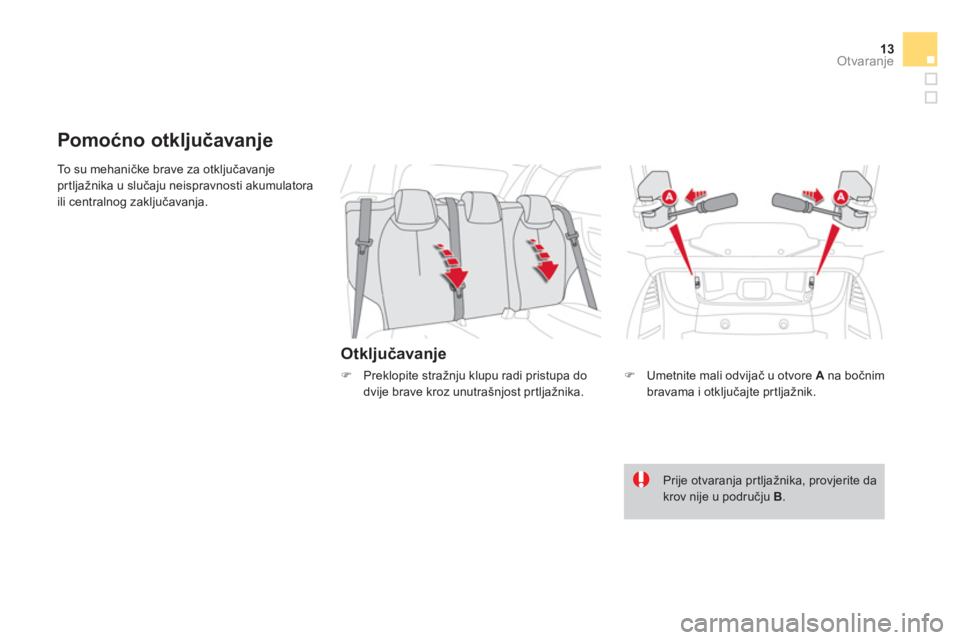

Otključavanje
Pomoćno otključavanje
)
Umetnite mali odvijač u otvore A
na bočnim
bravama i otključajte prtljažnik.
)
Preklopite stražnju klupu radi pristupa do
dvije brave kroz unutrašnjost prtljažnika.

Prije otvaranja prtljažnika, provjerite dakrov nije u području B
.

14Oprema

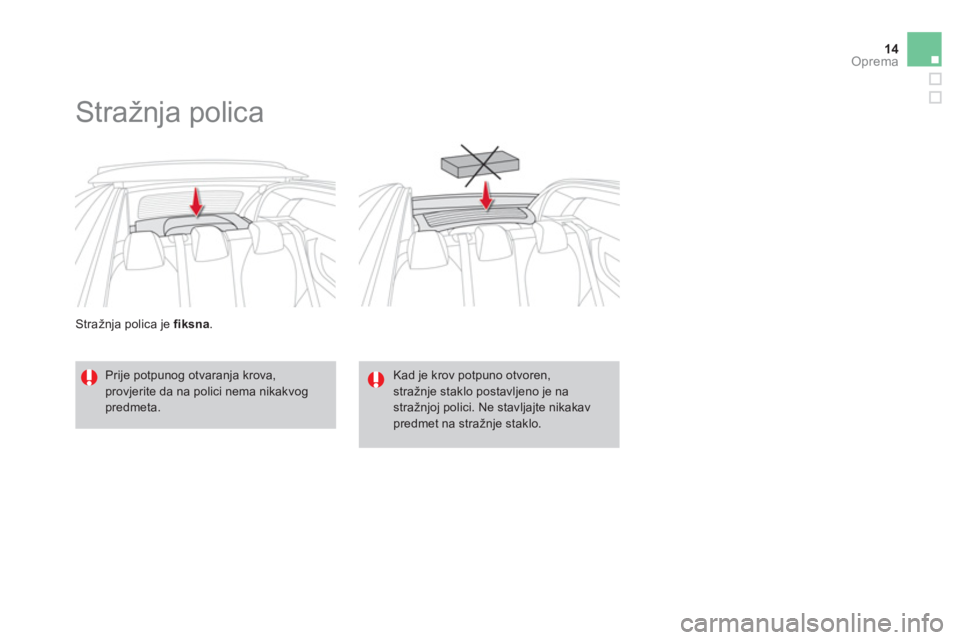

Stražnja polica je fiksna.






Stražnja polica


Prije potpunog otvaranja krova,provjerite da na polici nema nikakvogpredmeta.
Kad je krov potpuno otvoren,stražnje staklo postavljeno je na stražnjoj polici. Ne stavljajte nikakav predmet na stražnje staklo.

15
Praktične informacije

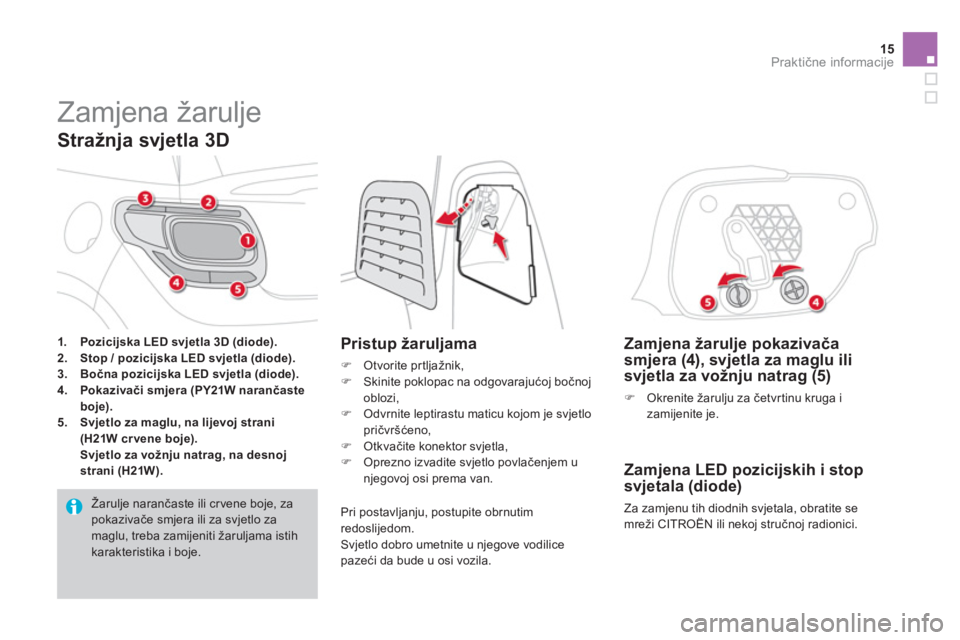

Zamjena žarulje
1.Pozicijska LED svjetla 3D (diode).2.Stop / pozicijska LED svjetla (diode).3.Bočna pozicijska LED svjetla (diode).4.Pokazivači smjera (PY21W narančaste boje).5.Svjetlo za maglu, na lijevoj strani(H21W crvene boje).Svjetlo za vožnju natrag, na desnoj
strani (H21W).
Pristup žaruljama
) Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.


Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
) Okrenite žarulju za četvrtinu kruga i
zamijenite je.



Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.



Stražnja svjetla 3D
Pri postavljanju, postupite obrnutim redoslijedom. Svjetlo dobro umetnite u njegove vodilice pazeći da bude u osi vozila.

16Praktične informacije

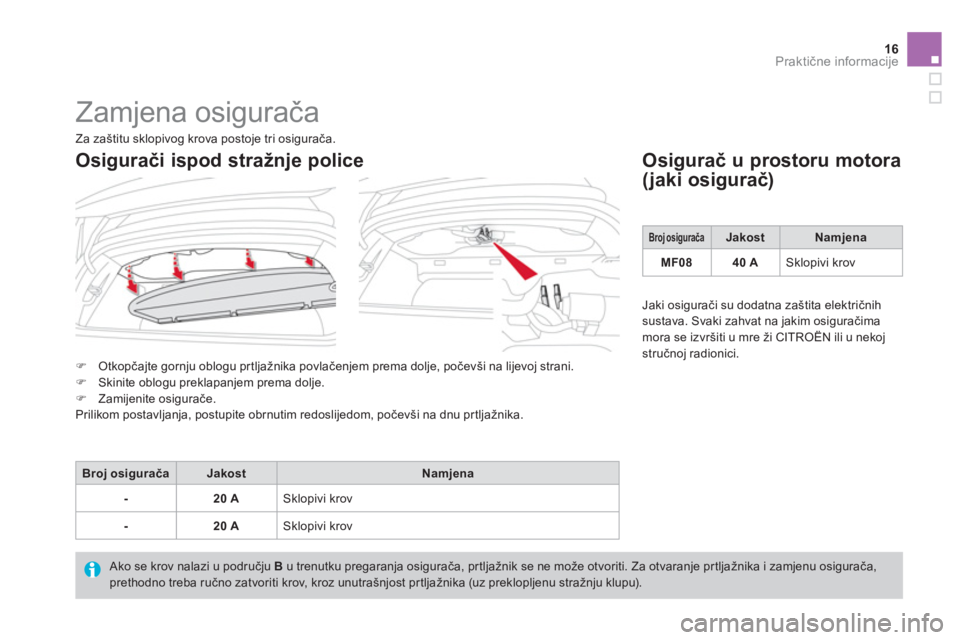

Zamjena osigurača
)Otkopčajte gornju oblogu pr tljažnika povlačenjem prema dolje, počevši na lijevoj strani.)Skinite oblogu preklapanjem prema dolje. )Zamijenite osigurače.
Prilikom postavljanja, postupite obrnutim redoslijedom, počevši na dnu pr tljažnika.


Osigurač u prostoru motora
(jaki osigurač)
Broj osiguračaJakostNamjena
-20 ASklopivi krov
-20 ASklopivi krov

Ako se krov nalazi u području B
u trenutku pregaranja osigurača, prtlja

17Praktične informacije

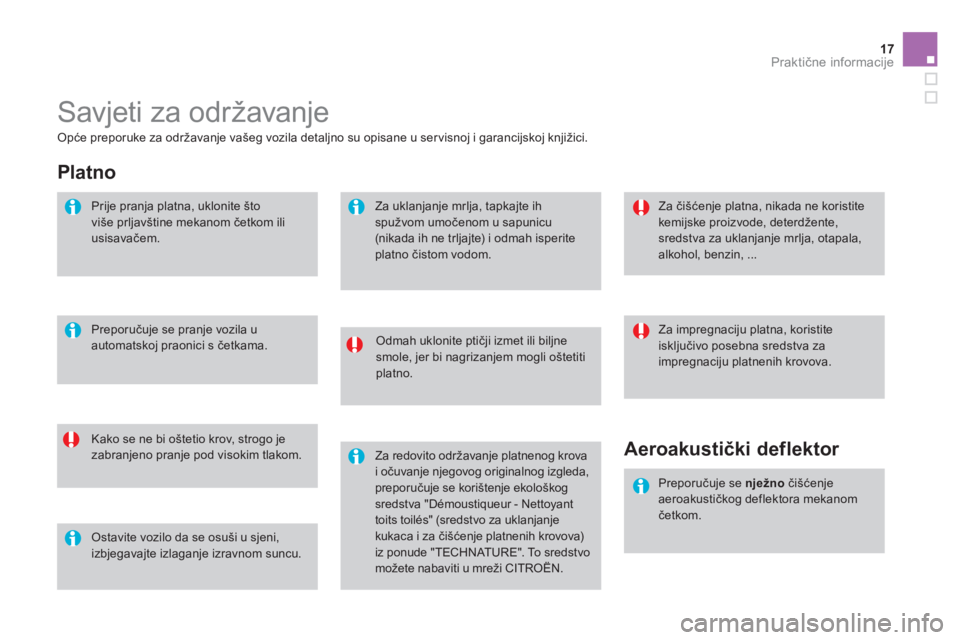

Savjeti za održavanje
Odmah uklonite ptičji izmet ili biljne smole, jer bi nagrizanjem mogli oštetitiplatno.


Kako se ne bi oštetio krov, strogo jezabranjeno pranje pod visokim tlakom.


Za čišćenje platna, nikada ne koristitekemijske proizvode, deterdžente,sredstva za uklanjanje mrlja, otapala, alkohol, benzin, ...
Opće preporuke za održavanje vašeg vozila detaljno su opisane u ser visnoj i garancijskoj knjižici.

Ostavite vozilo da se osuši u sjeni,izbjegavajte izlaganje izravnom suncu.


Preporučuje se pranje vozila uautomatskoj praonici s četkama.
Za uklanjanje mrlja, tapkajte ih spužvom umočenom u sapunicu
(nikada ih ne trljajte) i odmah isperite platno čistom vodom.

Za impregnaciju platna, koristite isključivo posebna sredstva za impregnaciju platnenih krovova.

Platno


Prije pranja platna, uklonite što više prljavštine mekanom četkom ili
usisavačem.
Za redovito održavanje platnenog krova i očuvanje njegovog originalnog izgleda, preporučuje se korištenje ekološkogsredstva "Démoustiqueur - Nettoyant toits toilés" (sredstvo za uklanjanje
kukaca i za čišćenje platnenih krovova)iz ponude "TECHNATURE". To sredstvo možete nabaviti u mreži CITROËN.


Aeroakustički deflektor


Preporučuje se nježnočišćenje aeroakustičkog deflektora mekanomčetkom.

18Tehnički podaci
MODELI:MOTORI I MJENJAČI
Tipovi, varijante, verzije:SB...HMZ05FS05FS95FV85FN8 *
BENZINSKI MOTORIVTi 82VTi 120THP 155THP 150 *

Obujam (cm 3)1 199
1 598

1 598

Provr t x hod (mm)

75 x 90,5 77 x 85,8
77 x 85,8
Na
jveća snaga: norma CEE (kW)
60
88
115
110
*

Broj okretaja pri najvećoj snazi
(okr/min)

5 750
6 000 6 000
Na
jveći moment: norma CEE (Nm) 118

160240

Bro
j okretaja pri najvećem momentu (okr/min)

2 750

4 250
1 400


Gorivo Bezolovni benzin Bezolovni benzin
Bezolovni benzin
K
atalizator DaDa

Da

MJENJA
ČRučni(5 stupnjeva)
Ručni (5 stupnjeva)
Automatski
(4 stupnja)

Ručni (6 stupnjeva)

ZAPREMINA ULJA
(u litrama)


Motorno ul
je (sa zamjenom pročistača)3,25
4,25 4,25
*
Za Belgiju.

19Te h n ički podaci
MASE I VUČNA OPTEREĆENJA (u kg)
Benzinski motoriVTi 82VTi 120THP 155THP 150 *
MjenjačRučniRučniAutomatskiRučni
Tipovi, varijante, verzije: SB...HMZ05FS05FS95FV85FN8 *


- Masa prazno
g vozila 1 032
1 088
1 13 3
1 156



- Masa vozila spremno
g za vožnju1 107
1 163

1 208 1 231


- Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)
1 532
1 5751 610
1 619



- Ukupna dopuštena masa vozila s prikolicom (MTRA)na nagibu 12%2 332
2 475

2 510

2 519



- Prikolica s kočnicom
(u granici MTR A)
na nagibu 12% 800
900
900
900



- Prikolica s kočnicom
**
(s prijenosomopterećenja, u granici MTRA)
1 10 01 150
1 150
1 150



- Prikolica bez kočnice
520
570
570
570



- Preporučeno opterećen
je na kuki
46

46

4646


* Za Belgiju.

**

Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu prikolice.

20Tehnički podaci
MODELI:MOTORI I MJENJAČI
Tipovi, varijante, verzije: SB...9HP0/S9HP8/PS
DIZEL MOTORIe-HDi 90 FAP

Obujam (cm 3)1 560
Provr t x hod
(mm)

75 x 88,3
Na
jveća snaga: norma CEE (kW)
68

Broj okretaja pri najvećoj snazi (okr/min)

4 000

Na
jveći moment: norma CEE (Nm)
230

Broj okretaja pri najvećem momentu (okr/min)

1 750


Gorivo Dizel
K
atalizator Da

Pročistač čestica (FA P) Da
MJENJAČ

Ručni(5 stupnjeva)
Ručni upravljani(6 stupnjeva)

ZAPREMINA ULJA
(u litrama)
Motorno ul
je (sa zamjenom pročistača)
3,75
.../
S : model e-HDi opremljen sustavom Stop & Start

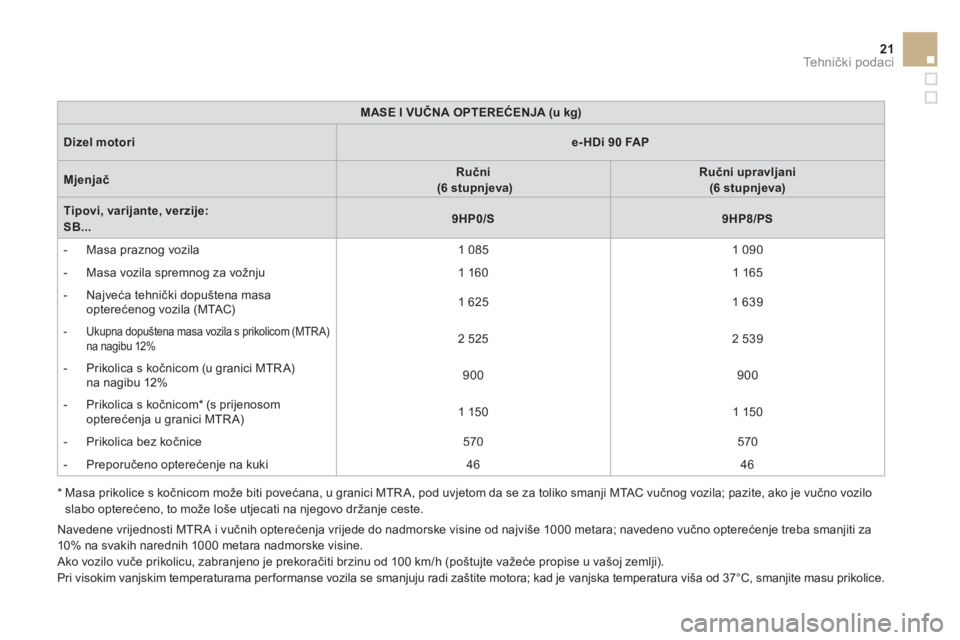

21Te h n ički podaci
MASE I VUČNA OPTEREĆENJA (u kg)
Dizel motorie-HDi 90 FAP
MjenjačRučni(6 stupnjeva)Ručni upravljani (6 stupnjeva)
Tipovi, varijante, verzije:
SB...9HP0/S9HP8/PS



- Masa praznog vozila 1 0851 090



- Masa vozila spremnog za vožnju1 160

1 165



- Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)
1 625 1 639




- Ukupna dopuštena masa vozila s prikolicom (MTRA) na nagibu 12%

2 525

2 539



- Prikolica s kočnicom
(u granici MTRA)

na nagibu 12% 900
900



- Prikolica s kočnicom * (s prijenosomopterećenja u granici MTRA)
1 150
1 150



- Prik
olica bez kočnice
570
570



- Preporučeno opterećen
je na kuki 46

46

Navedene vri
jednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10
% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu prikolice.
*
Masa prikolice s kočnicom može biti povećana, u
granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

22Tehnički podaci

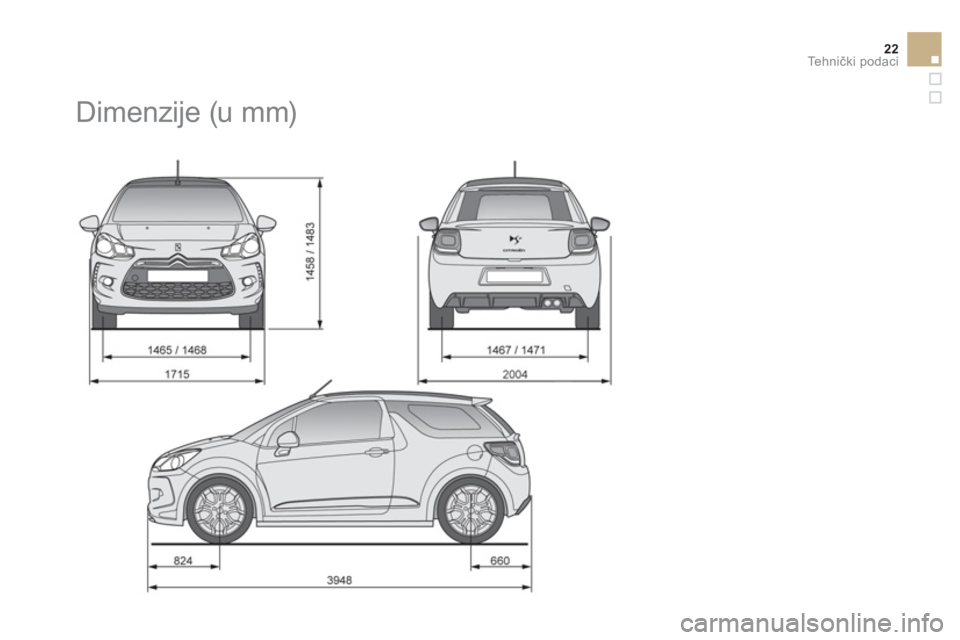

Dimenzije (u mm)
