29Provjera rada

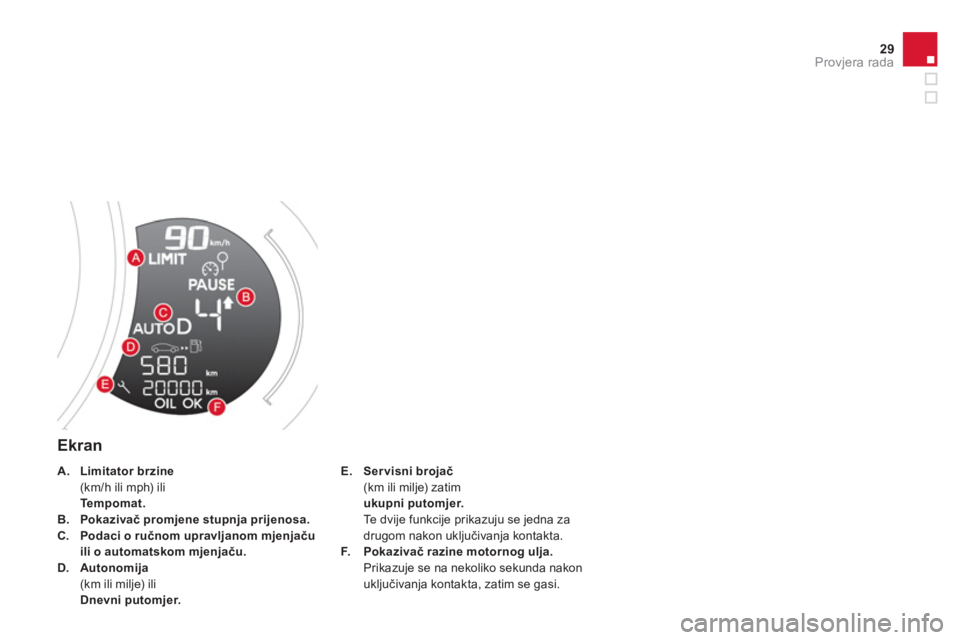

Ekran
E.Servisni brojač(km ili milje) zatim ukupni putomjer.Te d v ije funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta. F.Pokazivač razine motornog ulja.Prikazuje se na nekoliko sekunda nakonuključivanja kontakta, zatim se gasi.

A
.Limitator brzine (km/h ili mph) ili Tempomat.B. Pokazivač promjene stupnja prijenosa.C.Podaci o ručnom upravljanom mjenjačuili o automatskom mjenjaču.D.Autonomija (km ili milje) iliDnevni putomjer.

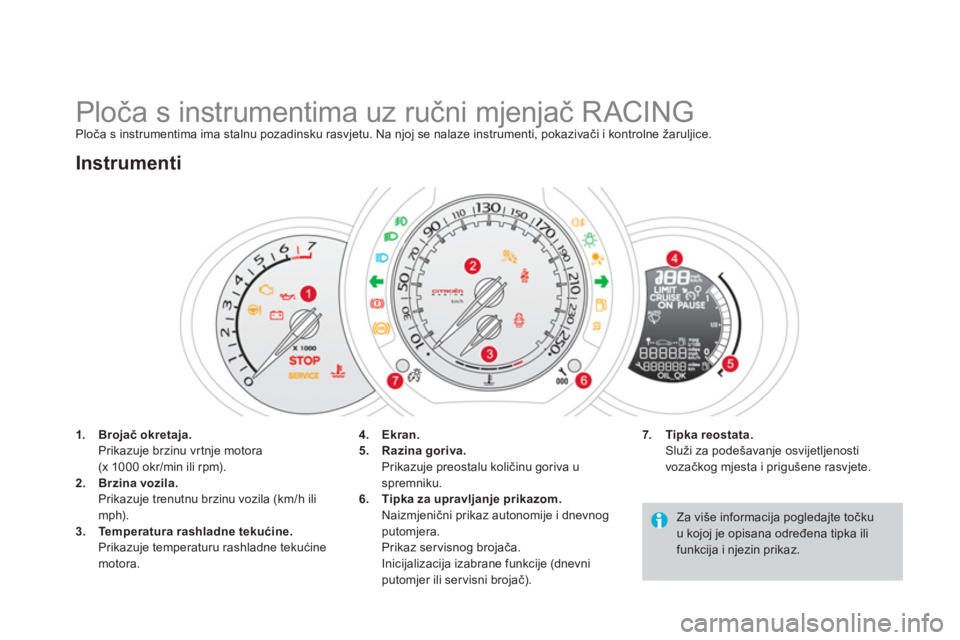

Ploča s instrumentima uz ručni mjenjač RACING Ploča s instrumentima ima stalnu pozadinsku rasvjetu. Na njoj se nalaze instrumenti, pokazivači i kontrolne žaruljice.
1.Brojač okretaja.Prikazuje brzinu vr tnje motora(x 1000 okr/min ili rpm).2.Brzina vozila.Prikazuje trenutnu brzinu vozila (km/h ilimph). 3.Temperatura rashladne tekućine.Prikazuje temperaturu rashladne tekućinemotora.
Instrumenti
7.Tipka reostata. Služi za podešavanje osvijetljenosti
vozačkog mjesta i prigu

31Provjera rada

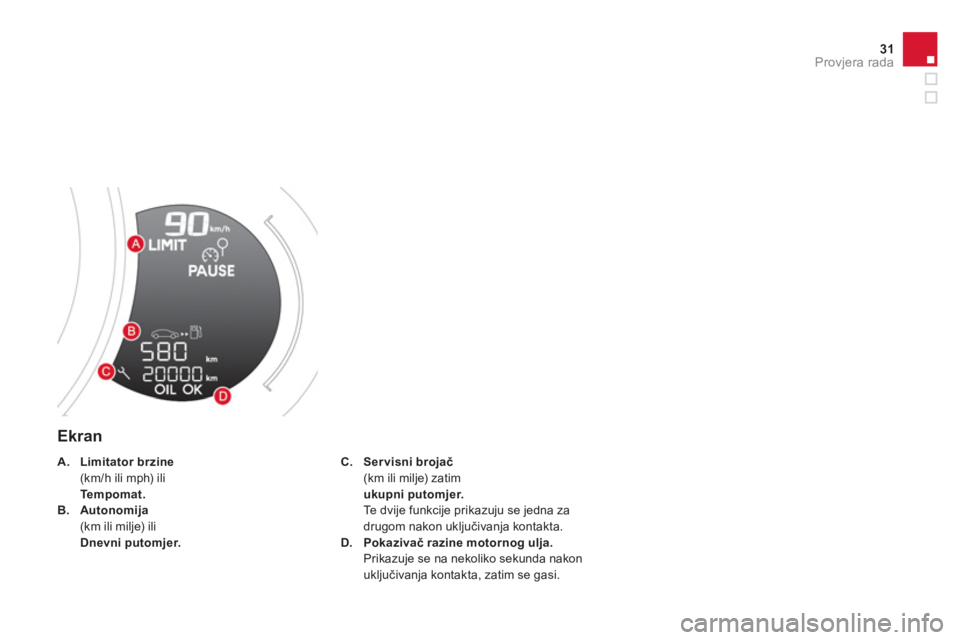

Ekran
C.Servisni brojač(km ili milje) zatim ukupni putomjer.Te d v i j e funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
D.Pokazivač razine motornog ulja.Prikazuje se na nekoliko sekunda nakonuključivanja kontakta, zatim se gasi.


A.Limitator brzine (km/h ili mph) ili Tempomat.B.Autonomija (km ili milje) ili
Dnevni putomjer.

Paljenjem žaruljica vozač se obavještava o radu nekog sustava (žaruljice uključenosti
ili isključenosti) ili o pojavljivanju nekeneispravnosti (žaruljice upozorenja).
Kontrolne žaruljice


Pridružena upozorenja

Paljenje nekih žaruljica može biti praćeno zvučnim signalom i porukom na
višenamjenskom ekranu.
Žaruljica može biti stalno upaljena ili može bljeskati.
Neke žaruljice pale se na oba načina. Način paljenja

33Provjera rada

Žaruljice uključenosti

Paljenje jedne od ovih žaruljica pokazuje da je pripadajuća funkcija uključena.

Žaruljicaje upaljenaUzrokRješenja / napomene
Lijevi pokazivačsmjerabljeska uz zvuk. Sklopka svjetala je pomaknuta prema
dolje.
Desni pokazivačsmjerabljeska uz zvuk. Sklopka svjetala je pomaknuta prema gore.
Pozicijska svjetlastalno. Sklopka svjetala je u položaju "pozicijskih svjetala".
Kratko svjetlostalno. Sklopka svjetala je u položaju "kratkog
svjetla".
Dugo svjetlostalno. Sklopku svjetala povukli ste premasebi. Povucite sklopku za povratak na kratko svjetlo.
Prednja svjetla zamaglustalno. Uključena su prednja svjetla za maglu. Prednja svjetla za maglu gase se okretanjem prstena za dva zakreta prema natrag.
Stražnja svjetla za maglustalno. Uključena su stražnja svjetla za
maglu.Stražnja svjetla za maglu gase se okretanjem prstenaprema natrag.



Četiri žmigavca
bljeska uz zvuk.Funkcija četiri žmigavca uključena je prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljiceistovremeno bljeskaju.

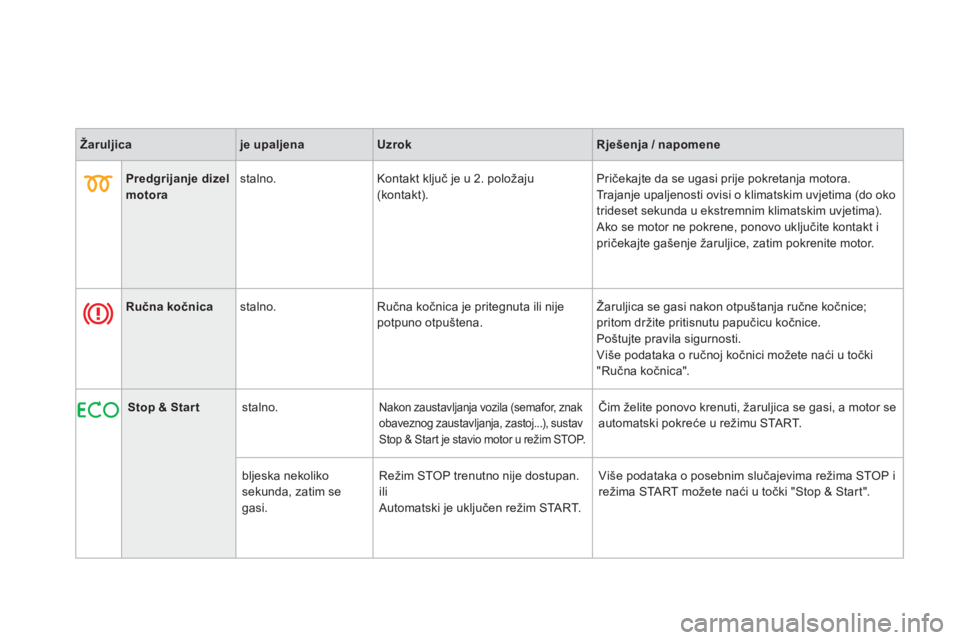

Žaruljicaje upaljenaUzrokRješenja / napomene
Predgrijanje dizelmotora stalno. Kontakt ključ je u 2. položaju (kontakt). Pričekajte da se ugasi prije pokretanja motora.
Tr ajanje upaljenosti ovisi o klimatskim uvjetima (do oko
trideset sekunda u ekstremnim klimatskim uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte ga

35
Provjera rada



Pritisnuta papučica kočnce
stalno.Papučica kočnice mora biti pritisnuta. Uz ručni upravljani mjenjač, pritisnite papučicu
kočnice prilikom pokretanja motora (ručica mjenjačamora biti u položaju N ). Uz automatski mjenjač, nakon pokretanja motora,prije otpu

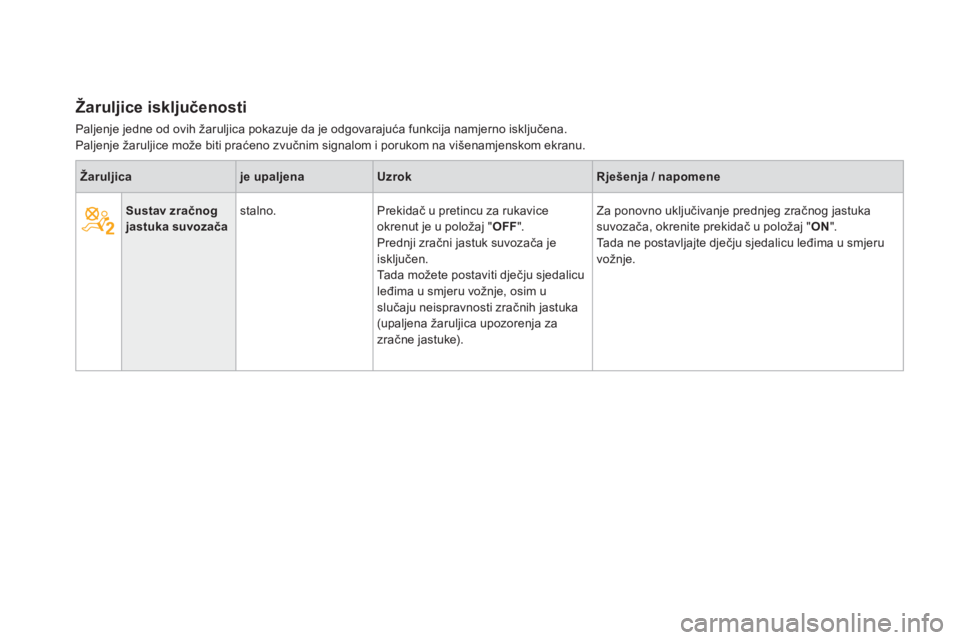

Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na višenamjenskom ekranu.

Žaruljicaje upaljenaUzrokRješenja / napomene
Sustav zračnog
jastuka suvozača

stalno. Prekidač u pretincu za rukavice
okrenut je u položaj " OFF
".
Prednji zračni jastuk suvozača je
isključen.
Tada možete postaviti dječju sjedaliculeđima u smjeru vožnje, osim uslučaju neispravnosti zračnih jastuka (upaljena

37
Provjera rada

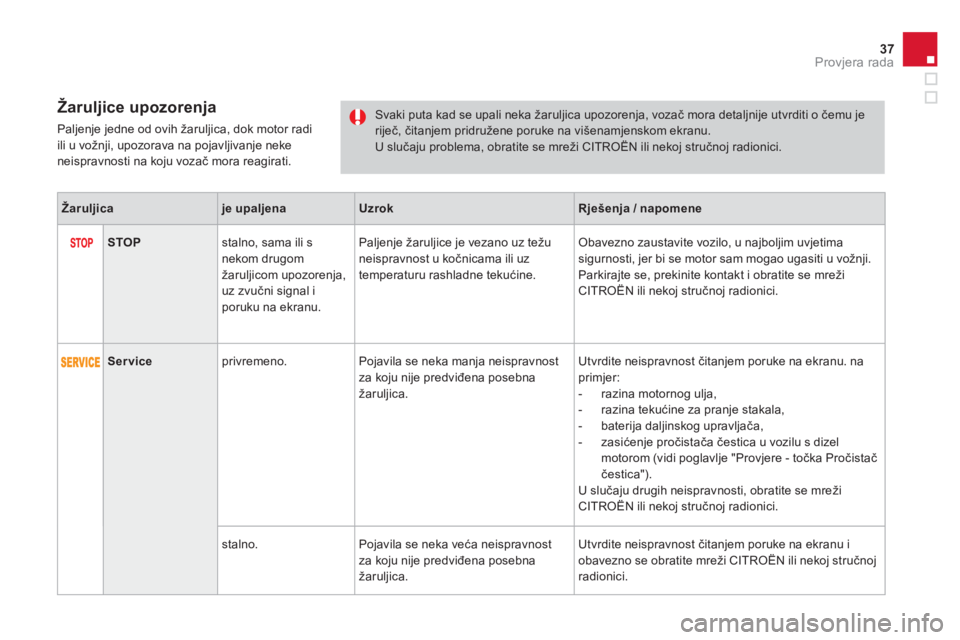

Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, dok motor radi
ili u vožnji, upozorava na pojavljivanje neke neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ, čitanjem pridružene poruke na višenamjenskom ekranu. U slučaju problema, obratite se mreži CITROËN ili nekoj stručnoj radionici.

Žaruljicaje upaljenaUzrokRješenja / napomene
STOPstalno, sama ili snekom drugomžaruljicom upozorenja,uz zvučni signal iporuku na ekranu. Pal
jenje žaruljice je vezano uz težu
neispravnost u kočnicama ili uz
temperaturu rashladne tekućine. Obavezno zaustavite vozilo, u najboljim uvjetima
sigurnosti, jer bi se motor sam mogao ugasiti u vožnji.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Serviceprivremeno. Pojavila se neka manja neispravnostza koju nije predviđena posebnažaruljica.Utvrdite neispravnost
čitanjem poruke na ekranu. naprimjer:
- razina motornog ulja,
- razina tekućine za pranje stakala,
- baterija daljinskog upravljača,
- zasićenje pročistača čestica u vozilu s dizel
motorom (vidi poglavlje "Provjere - točka Pročistaččestica").
U slučaju drugih neispravnosti, obratite se mre

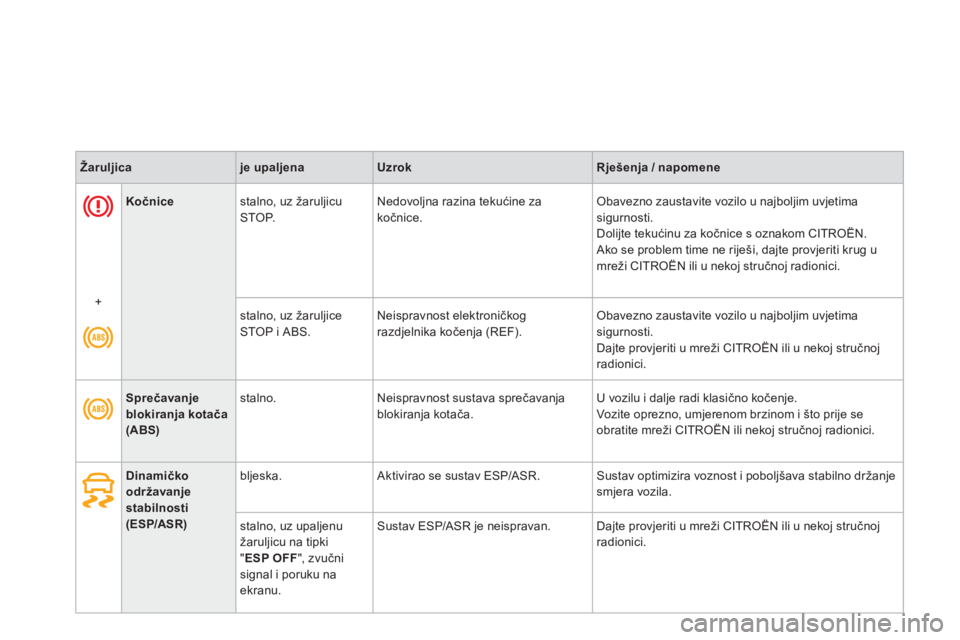

Kočnice

stalno, uz žaruljicu STOP. Nedovoljna razina tekućine zakočnice. Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Dolijte tekućinu za kočnice s oznakom CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži CITROËN ili u nekoj stručnoj radionici.
+

stalno, uz žarul
jice STOP i ABS. Neispravnost elektroničkograzdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Žaruljicaje upaljenaUzrokRješenja / napomene
Sprečavanjeblokiranja kotača
(ABS)

stalno. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.
Dinamičkoodržavanje stabilnosti(ESP/ASR)


bljeska. Aktivirao se sustav ESP/ASR. Sustav optimizira voznost i poboljšava stabilno držanje smjera vozila.

sta
lno, uz upaljenužaruljicu na tipki "ESP OFF
", z vučni
signal i poruku na
ekranu.
Sustav ESP/ASR je neispravan. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
