CITROEN DS3 CABRIO 2014 Upute Za Rukovanje (in Croatian)

69Komfor

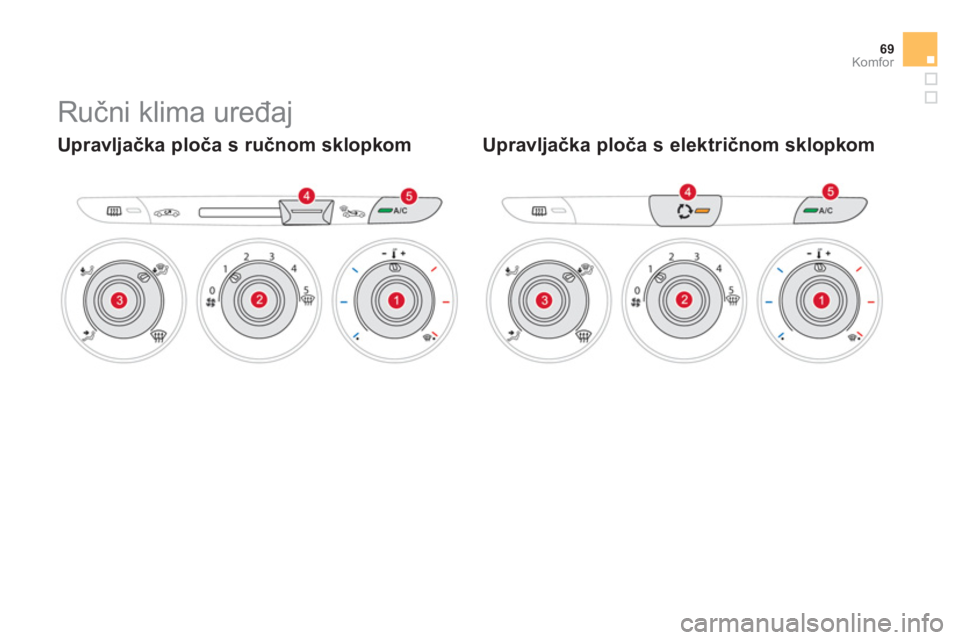

Ručni klima uređaj


Upravljačka ploča s ručnom sklopkom Upravljačka ploča s električnom sklopkom

1. Podešavanje temperature
) Okretanjem sklopke od plavog
područja (hlađenje) do crvenog (grijanje) namjestite temperaturu
koja vam najviše odgovara.

2. Podešavanje brzine ventilatora
)
Namjestite najugodniji protok
zraka okretanjem sklopke od
položaja 1do položaja 5.
)Ako sklopku ventilatora postavite u položaj 0, sustav se isključuje, a toplinski komfor više nije pod nadzorom. Osjetit ćete samo blago strujanje zraka uslijed kretanjavozila.



3. Podešavanje usmjeravanja zraka
Prema vjetrobranu i bočnim staklima.
Prema v
jetrobranu, bočnimstaklima i nogama.
Prema no
gama.
Kroz središn
je i bočne otvore za prozračivanje.
Sklopka usmjeravanja zrakamože se postaviti i u nekimeđupoložaj.


4. Dovod vanjskog / strujanje unutrašnjeg zraka

Dovodom vanjskog zraka sprečava se magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je izolirana od vanjskih neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka, kakone bi došlo do pogoršanja kvalitete zraka u
kabini i do magljenja stakala.
Upravljačka ploča s ručnom sklopkom
)
Pomaknite ručicu ulijevo
za uključivanje strujanja unutrašnjeg zraka.
)
Pomaknite ručicu udesno za
povratak u dovod vanjskog
zraka.

71Komfor

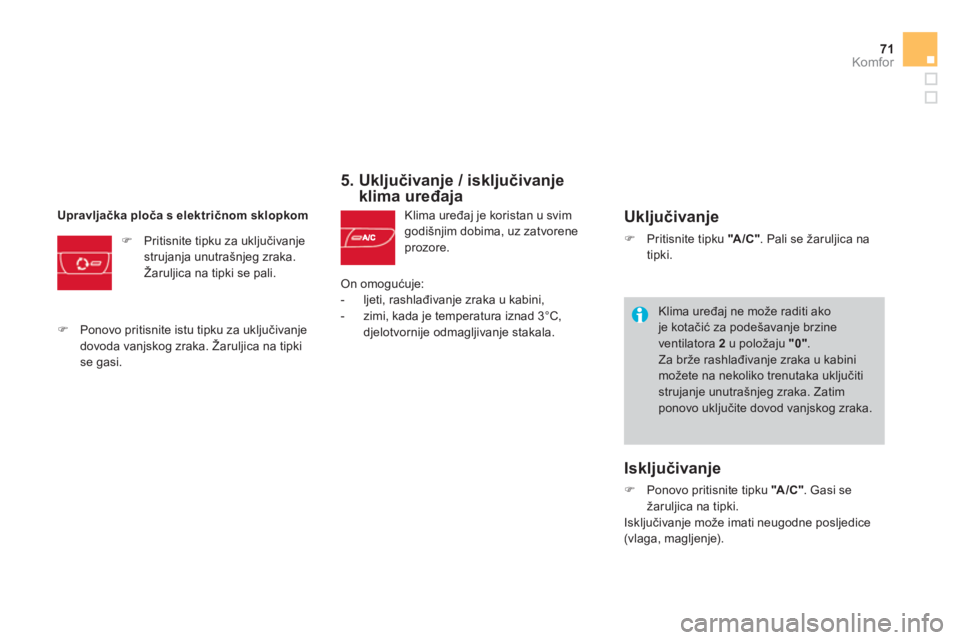

5. Uključivanje / isključivanje klima uređaja

Klima uređaj je koristan u svim godišnjim dobima, uz zatvorene prozore.
Upravljačka ploča s električnom sklopkom
)
Pritisnite tipku za uključivanjestrujanja unutrašnjeg zraka. Žaruljica na tipki se pali.
)Ponovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka.

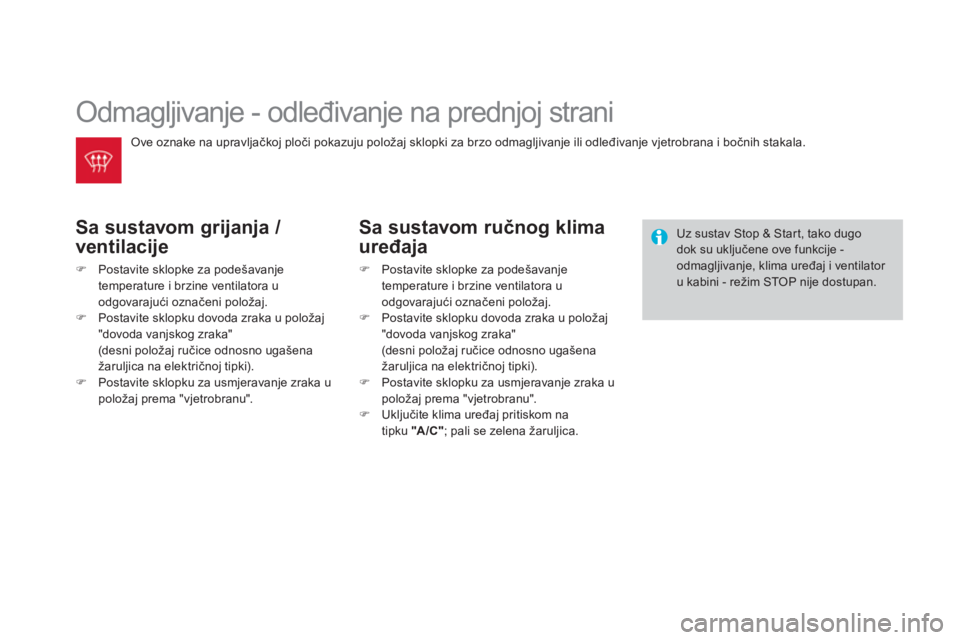

Odmagljivanje - odleđivanje na prednjoj strani
Sa sustavom grijanja /
ventilaci
je
)Postavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj. )Postavite sklopku dovoda zraka u položaj"dovoda vanjskog zraka" (desni položaj ručice odnosno ugašena žaruljica na električnoj tipki). )Postavite sklopku za usmjeravanje zraka upoložaj prema "vjetrobranu".
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili odleđivanje vjetrobrana i bočnih stakala.


Sa sustavom ručnog klima
uređaja
)
Postavite sklopke za podešavanje
temperature i brzine ventilatora u odgovarajući označeni položaj.)
Postavite sklopku dovoda zraka u položaj "dovoda vanjskog zraka"
(desni položaj ručice odnosno ugašena
žaruljica na električnoj tipki).)
Postavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu". ) Uključite klima uređaj pritiskom na
t
ipku "A/C"; pali se zelena žaruljica.



Uz sustav Stop & Star t, tako dugodok su uključene ove funkcije - odmagljivanje, klima uređaj i ventilator u kabini - režim STOP nije dostupan.

73Komfor

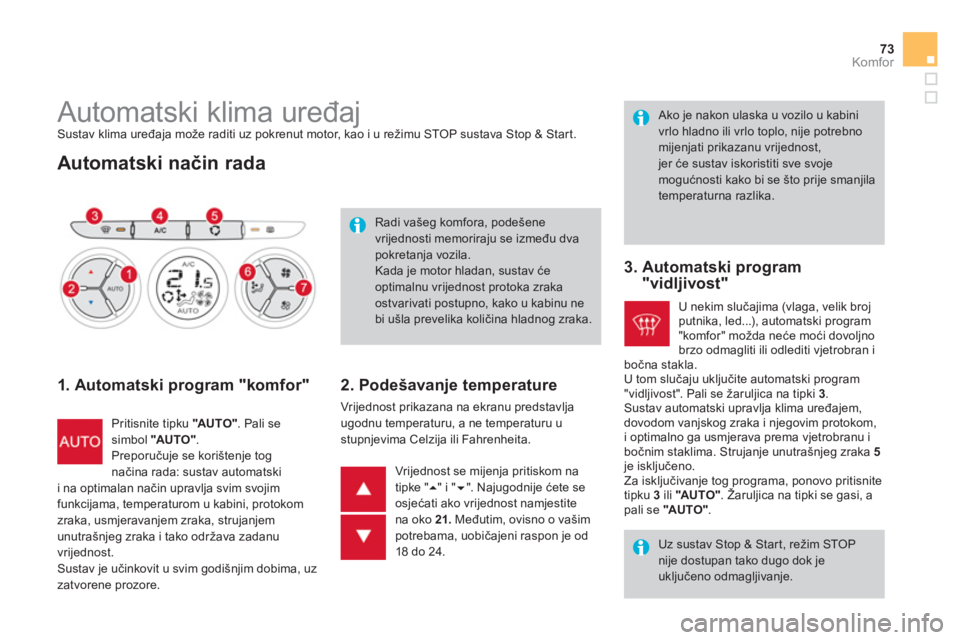

Automatski klima uređaj Sustav klima uređaja može raditi uz pokrenut motor, kao i u režimu STOP sustava Stop & Start.


Automatski način rada


1. Automatski program "komfor"
Pritisnite tipku "AUTO"
. Pali se simbol "AU TO ".Preporučuje se korištenje tog načina rada: sustav automatski
i na optimalan način upravlja svim svojim funkcijama, temperaturom u kabini, protokom
zraka, usmjeravanjem zraka, strujanjem
unutra

Sustav nudi mogućnost ručnog podešavanjajedne ili više funkcija, dok ostale funkcije ostaju u automatskom načinu rada.
Gasi se simbol "AU TO ".Za povratak u automatski način rada pritisnite
tipku "AU TO "
.

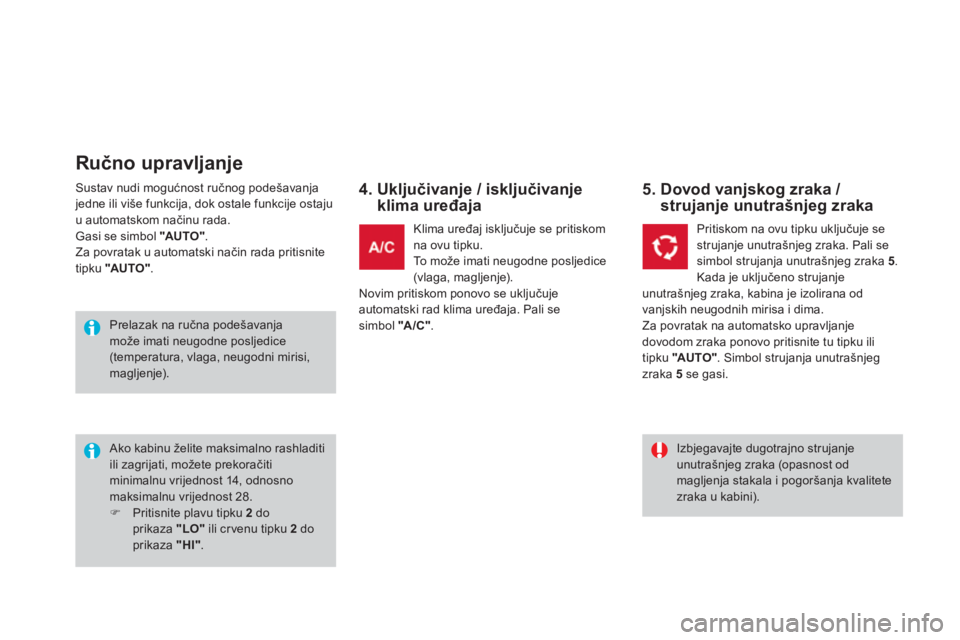

Ručno upravljanje


4. Uključivanje / isključivanje klima uređaja
Ako kabinu želite maksimalno rashladitiili zagrijati, možete prekoračitiminimalnu vrijednost 14, odnosnomaksimalnu vrijednost 28.)Pritisnite plavu tipku 2
do prikaza "LO"ili cr venu tipku 2doprikaza "HI". Klima uređa
j isključuje se pritiskom
na ovu tipku.
To može imati neu
godne posljedice (vlaga, magljenje).
Novim pritiskom ponovo se uključuje
automatski rad klima uređaja. Pali sesimbol "A/C".

5. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Pritiskom na ovu tipku uključuje sestrujanje unutrašnjeg zraka. Pali se simbol strujanja unutrašnjeg zraka 5 .
Kada je uključeno strujanje
unutrašnjeg zraka, kabina je izolirana od
vanjskih neugodnih mirisa i dima.
Za povratak na automatsko upravljanje
dovodom zraka ponovo pritisnite tu tipku ili
tipku "AUTO"
. Simbol strujanja unutrašnjeg
zraka 5 se gasi.

Izbjegavajte dugotrajno strujanje unutrašnjeg zraka (opasnost odmagljenja stakala i pogoršanja kvalitete zraka u kabini).

Prelazak na ručna podešavanja može imati neugodne posljedice(temperatura, vlaga, neugodni mirisi,magljenje).

75
Komfor

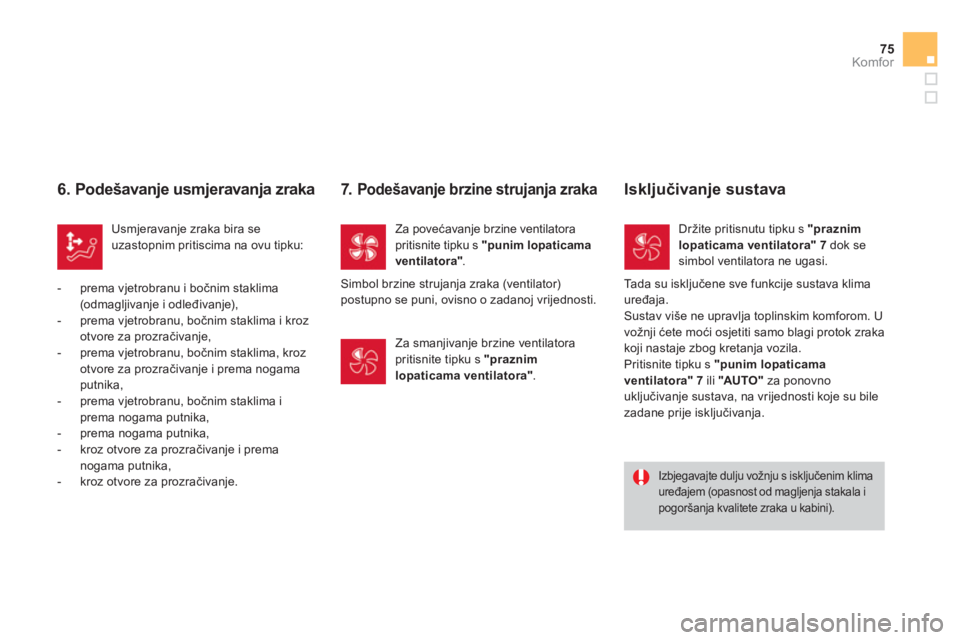

6. Podešavanje usmjeravanja zraka
Usmjeravanje zraka bira se
uzastopnim pritiscima na ovu tipku:


- prema v
jetrobranu i bočnim staklima(odmagljivanje i odleđivanje),

- prema vjetrobranu, bočnim staklima i kroz
otvore za prozračivanje,

- prema vjetrobranu, bočnim staklima, kroz
otvore za prozračivanje i prema nogama putnika,

- prema vjetrobranu, bočnim staklima iprema nogama putnika,

- prema nogama putnika,

- kroz otvore za prozračivanje i premanogama putnika,

- kroz otvore za prozračivanje.
Izbjegavajte dulju vo

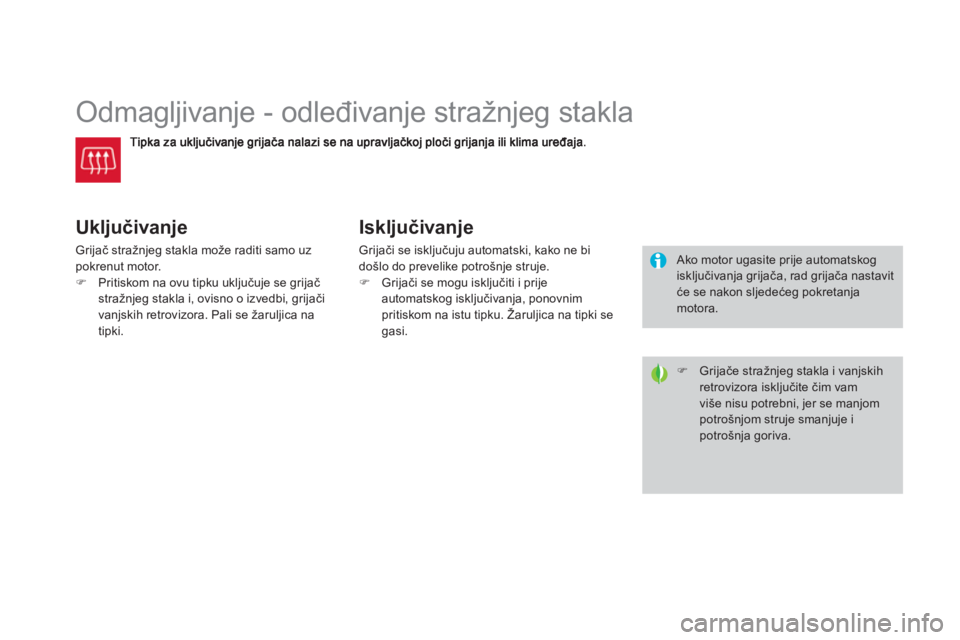

Odmagljivanje - odleđivanje stražnjeg stakla
Uključivanje
Grijač stražnjeg stakla može raditi samo uzpokrenut motor.)Pritiskom na ovu tipku uključuje se grijač
stražnjeg stakla i, ovisno o izvedbi, grijači
vanjskih retrovizora. Pali se žaruljica na
tipki.



Isključivanje

Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje. ) Grijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se gasi.
)
Grijače stražnjeg stakla i vanjskih retrovizora isključite čim vam više nisu potrebni, jer se manjom potrošnjom struje smanjuje ipotrošnja goriva.

Ako motor ugasite prije automatskog isključivanja grijača, rad grijača nastavit će se nakon sljedećeg pokretanja motora.

77Komfor

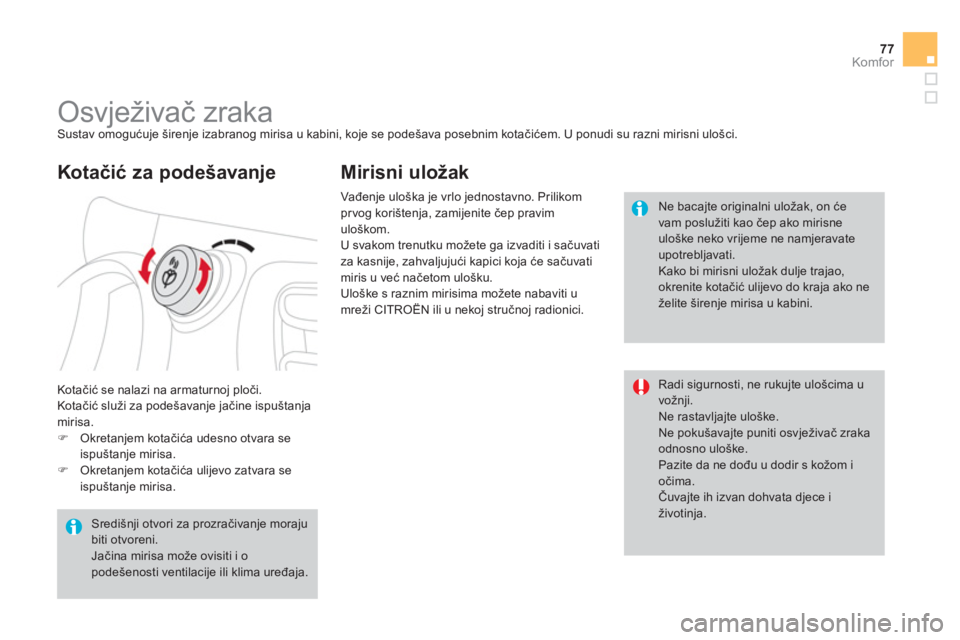

Osvježivač zraka Sustav omogućuje širenje izabranog mirisa u kabini, koje se podešava posebnim kotačićem. U ponudi su razni mirisni ulošci.
Kotačić se nalazi na armaturno
j ploči.
Kotačić služi za podešavanje jačine ispuštanja mirisa.)Okretanjem kotačića udesno otvara se
ispuštanje mirisa. )Okretanjem kotačića ulijevo zatvara se
ispuštanje mirisa.


Kotačić za podešavanje
Vađenje uloška je vrlo jednostavno. Prilikom prvog korištenja, zamijenite čep pravimuloškom.
U svakom trenutku možete ga izvaditi i sačuvati za kasnije, zahvaljujući kapici koja će sačuvati
miris u već načetom ulošku.
Uloške s raznim mirisima možete nabaviti u
mreži CITROËN ili u nekoj stručnoj radionici.
Središnji otvori za prozračivanje morajubiti otvoreni. Jačina mirisa može ovisiti i opodešenosti ventilacije ili klima uređaja.
Mirisni uložak

Ne bacajte originalni uložak, on ćevam poslužiti kao čep ako mirisneulo

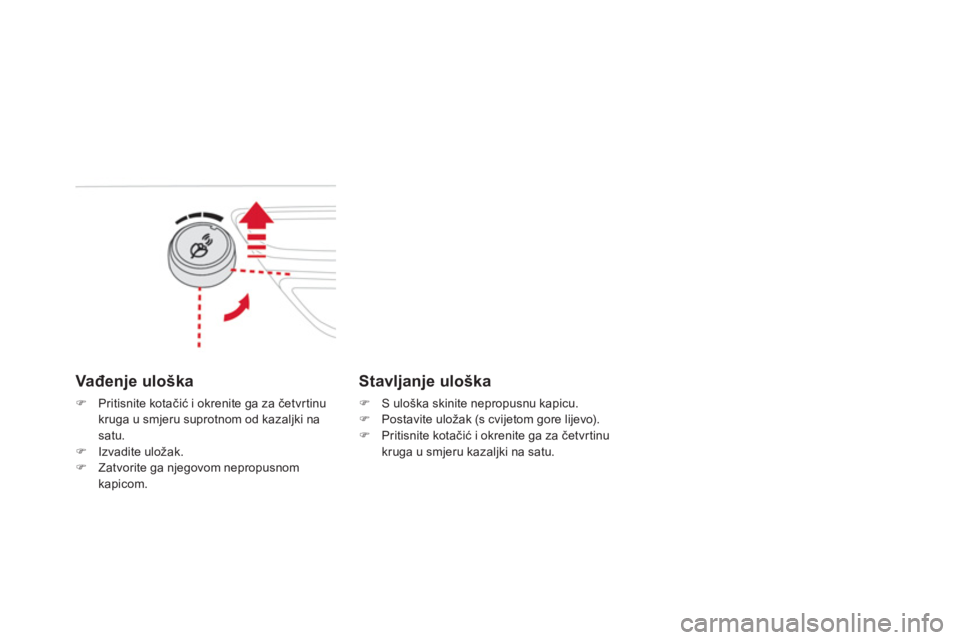

Vađenje uloška
)Pritisnite kotačić i okrenite ga za četvrtinukruga u smjeru suprotnom od kazaljki na
satu. )Izvadite uložak. )Zatvorite ga njegovom nepropusnomkapicom.


Stavljanje uloška
)
S uloška skinite nepropusnu kapicu.)
Postavite uložak (s cvijetom gore lijevo). )
Pritisnite kotačić i okrenite ga za četvrtinu kruga u smjeru kazaljki na satu.
