CITROEN DS3 CABRIO 2015 Upute Za Rukovanje (in Croatian)

219
ds3_hr_Chap10_info-pratiques_ed01-2014

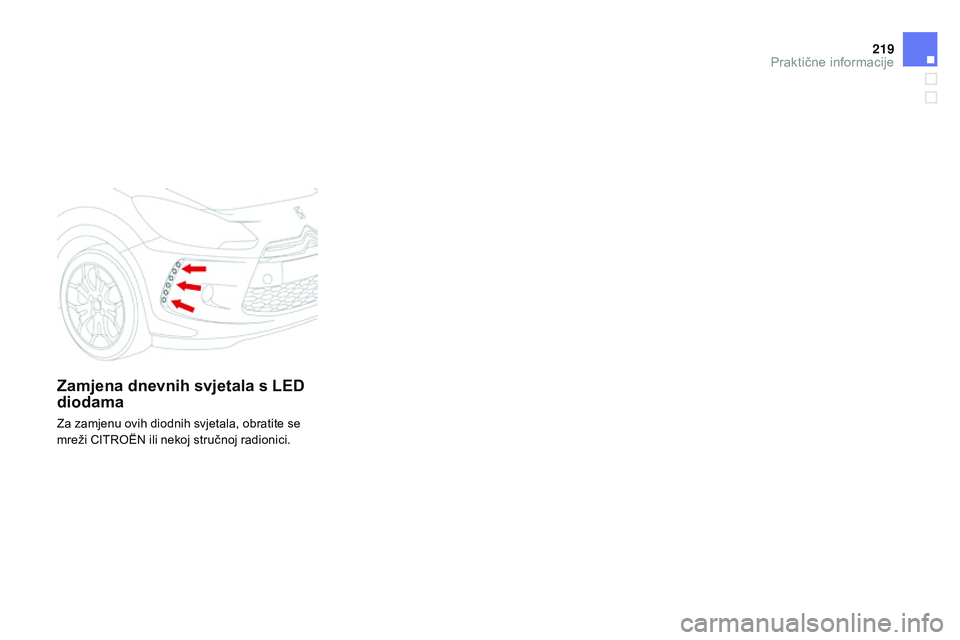

Zamjena dnevnih svjetala s LED
diodama
za zamjenu ovih diodnih svjetala, obratite se
mreži CiTr
oËn ili nekoj stručnoj radionici.
Praktične informacije

ds3_hr_Chap10_info-pratiques_ed01-2014
1. Stop svjetla / pozicijska svjetla (P21/5W).2. Pozicijska svjetla (P5W).3. Pokazivači smjera (PY21W narančasta)4. Svjetlo za maglu, na lijevoj strani (PR21W cr vena) S
vjetlo za vožnju natrag, na desnoj strani (P21W).

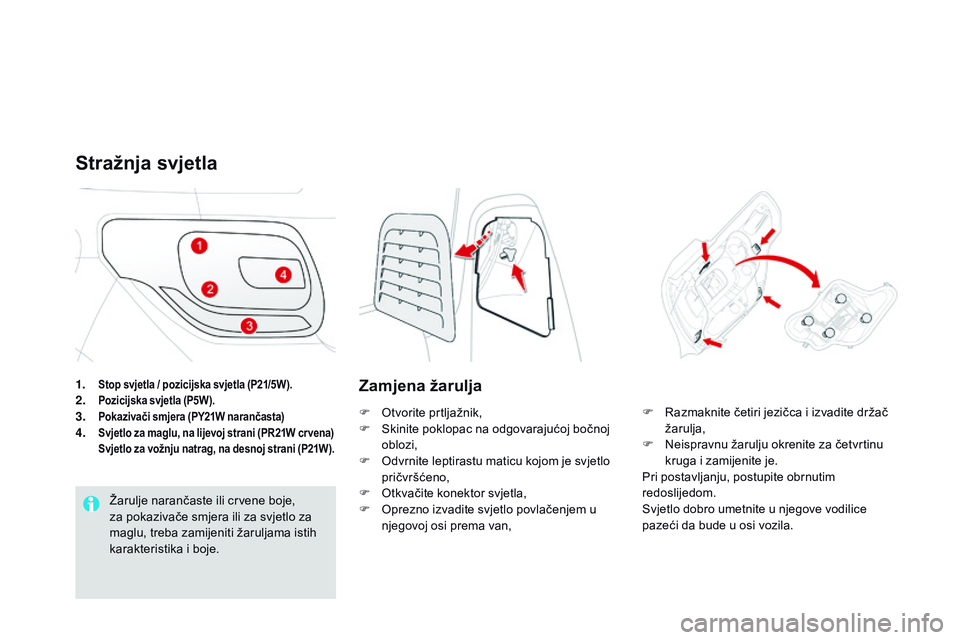

Stražnja svjetla
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Zamjena žarulja
F otvorite prtljažnik,
F sk inite poklopac na odgovarajućoj bočnoj
oblozi,
F
o
d
vrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F
o
t
kvačite konektor svjetla,
F
o
p
rezno izvadite svjetlo povlačenjem u
njegovoj osi prema van, F
ra zmaknite četiri jezičca i izvadite držač
žarulja,
F
n
e
ispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
sv

jetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

221
ds3_hr_Chap10_info-pratiques_ed01-2014
Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
F okrenite žarulju za četvrtinu kruga i
zamijenite je.
Zamjena LED pozicijskih i stop
svjetala (diode)
za zamjenu tih diodnih svjetala, obratite se
mreži CiTr oËn ili nekoj stručnoj radionici.

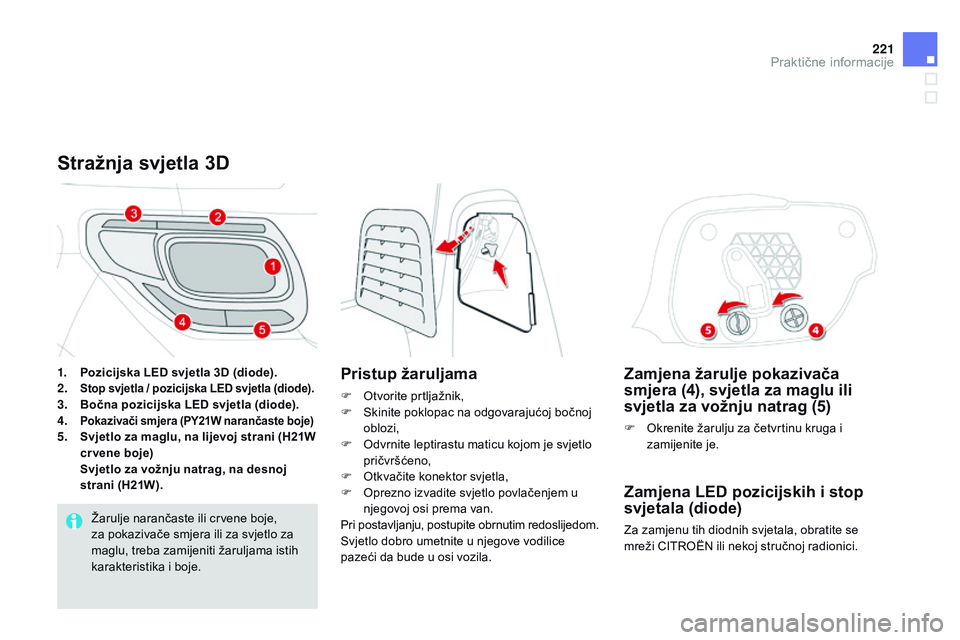

Stražnja svjetla 3D
Pristup žaruljama
F otvorite prtljažnik,
F sk inite poklopac na odgovarajućoj bočnoj
oblozi,
F
o
d
vrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F
o
t
kvačite konektor svjetla,
F
o
p
rezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.
Pri postavljanju, postupite obrnutim redoslijedom.
sv

jetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
1.
P

ozicijska LED svjetla 3D (diode).
2. Stop svjetla / pozicijska LED svjetla (diode).3. Bočna pozicijska LED svjetla (diode).
4. Pokazivači smjera (PY21W narančaste boje)5. Svjetlo za maglu, na lijevoj strani (H21W crvene boje)


S
vjetlo za vožnju natrag, na desnoj
strani (H21W).
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Praktične informacije

ds3_hr_Chap10_info-pratiques_ed01-2014

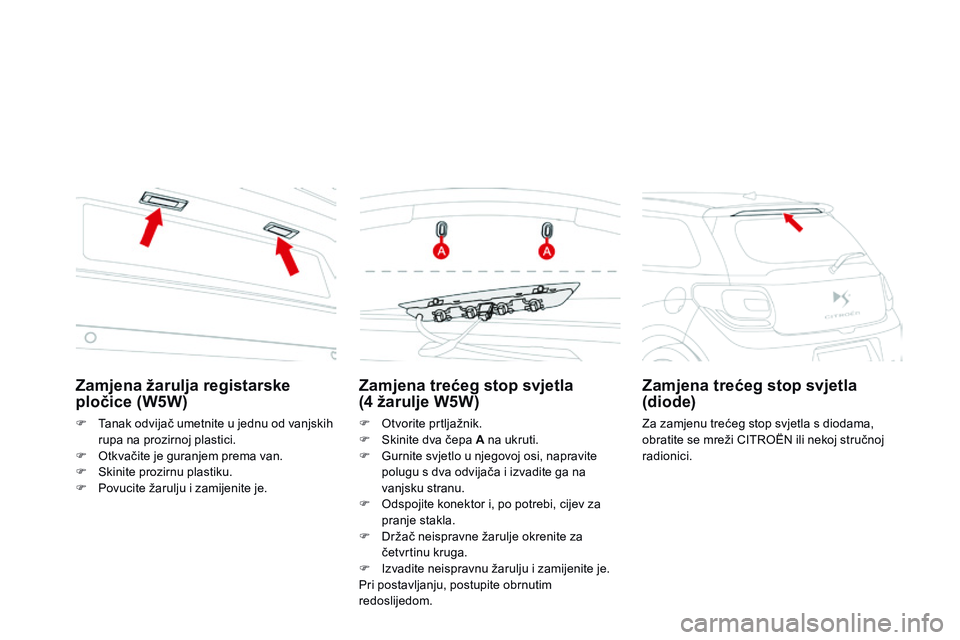

Zamjena trećeg stop svjetla
(4 žarulje W5W)
F otvorite prtljažnik.
F
sk inite dva čepa A na ukruti.
F

G
urnite svjetlo u njegovoj osi, napravite
polugu s dva odvijača i izvadite ga na
vanjsku stranu.
F
o
d
spojite konektor i, po potrebi, cijev za
pranje stakla.
F
d
r
žač neispravne žarulje okrenite za
četvrtinu kruga.
F
i
z
vadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena trećeg stop svjetla
(diode)
za zamjenu trećeg stop svjetla s diodama,
obratite se mreži CiTr oËn ili nekoj stručnoj
radionici.
Zamjena žarulja registarske
pločice (W5W)
F Tanak odvijač umetnite u jednu od vanjskih rupa na prozirnoj plastici.
F
o
t
kvačite je guranjem prema van.
F
s
k
inite prozirnu plastiku.
F

P
ovucite žarulju i zamijenite je.

223
ds3_hr_Chap10_info-pratiques_ed01-2014

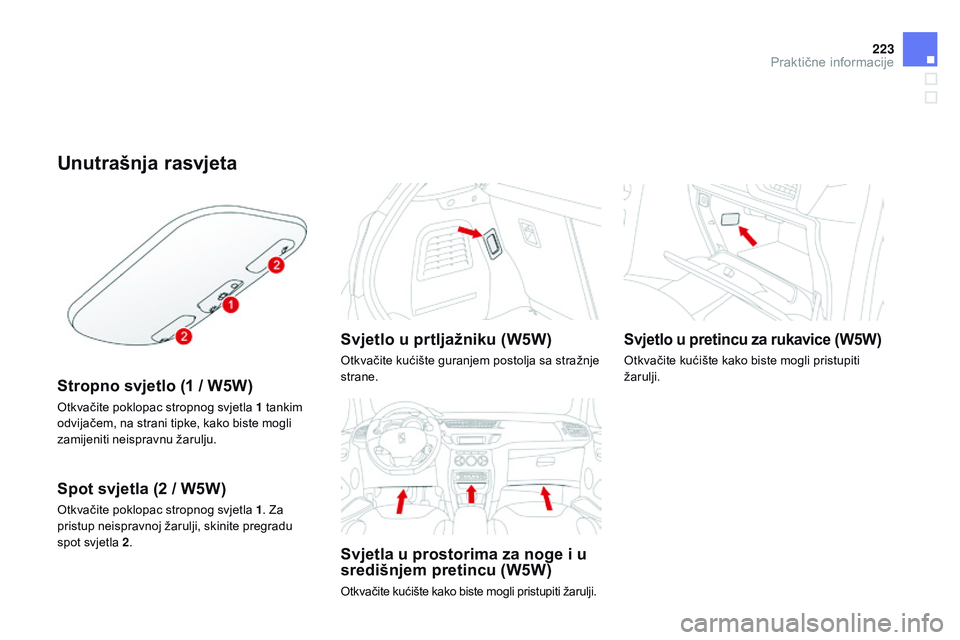

Unutrašnja rasvjeta
Stropno svjetlo (1 / W5W)
otkvačite poklopac stropnog svjetla 1 tankim
odvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.
Spot svjetla (2 / W5W)
otkvačite poklopac stropnog svjetla 1 . za
p ristup neispravnoj žarulji, skinite pregradu
spot svjetla 2 .
Svjetlo u prtljažniku (W5W)
otkvačite kućište guranjem postolja sa stražnje
strane.
Svjetla u prostorima za noge i u
središnjem pretincu (W5W)
otkvačite kućište kako biste mogli pristupiti žarulji.
Svjetlo u pretincu za rukavice (W5W)
otkvačite kućište kako biste mogli pristupiti
žarulji.
Praktične informacije

ds3_hr_Chap10_info-pratiques_ed01-2014

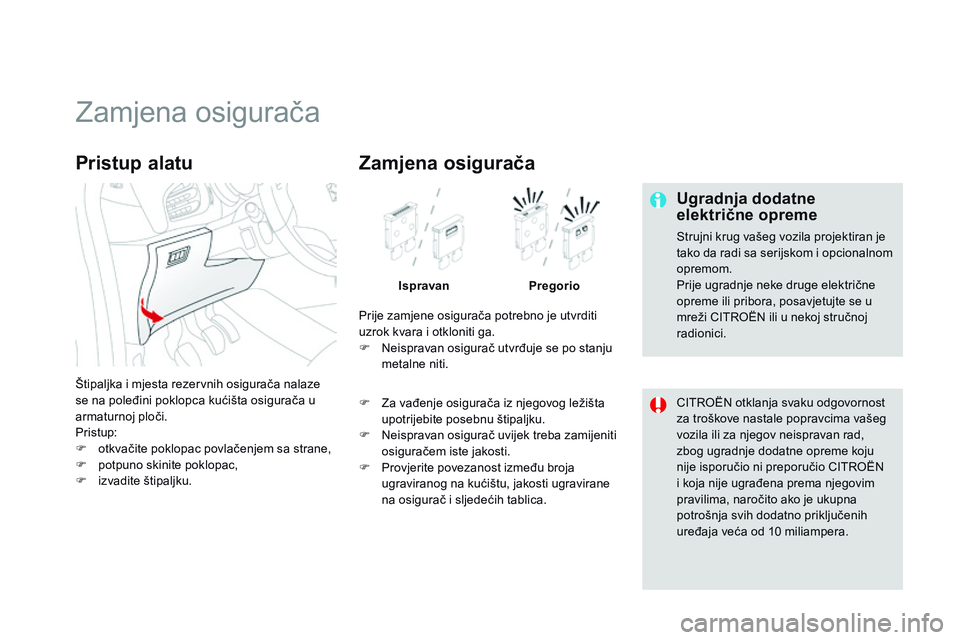

zamjena osigurača
Ugradnja dodatne
električne opreme
strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, posavjetujte se u
mreži C
iTr

o
Ën
ili u nekoj stručnoj
radionici.
C
iTr

o
Ën
otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio C
iTr

o
Ën

i koja nije ugrađena prema njegovim
pravilima, naročito ako je ukupna
potrošnja svih dodatno priključenih
uređaja veća od 10 miliampera.
Štipaljka i mjesta rezervnih osigurača nalaze
se na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F

o

tkvačite poklopac povlačenjem sa strane,
F

p

otpuno skinite poklopac,
F

iz

vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F n
e
ispravan osigurač utvrđuje se po stanju
metalne niti.
Zamjena osigurača
Ispravan Pregorio
F
z
a v
ađenje osigurača iz njegovog ležišta
upotrijebite posebnu štipaljku.
F
n
e

ispravan osigurač uvijek treba zamijeniti
osiguračem iste jakosti.
F

P

rovjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravirane
na osigurač i sljedećih tablica.

225
ds3_hr_Chap10_info-pratiques_ed01-2014

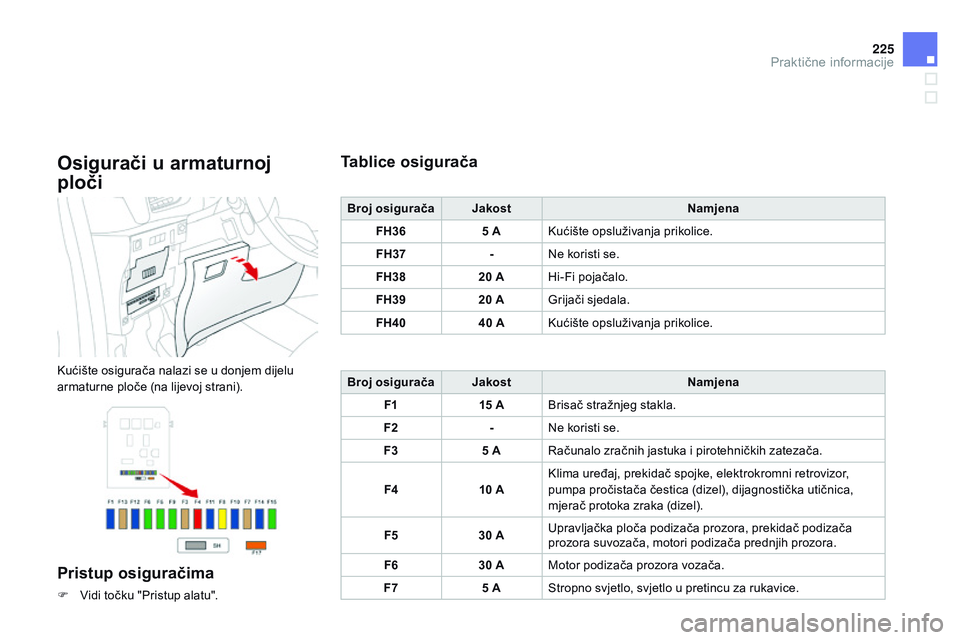

Osigurači u armaturnoj
ploči
kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Vidi točku "Pristup alatu".
Tablice osigurača
Broj osigurača Jakostna mjena
FH36 5 A
ku

ćište opsluživanja prikolice.
FH37 -
ne k

oristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 AGrijači sjedala.
FH40 40 A
ku

ćište opsluživanja prikolice.
Broj osigurača Jakost
na

mjena
F1 15 ABrisač stražnjeg stakla.
F2 -
ne k

oristi se.
F3 5 A
ra

čunalo zračnih jastuka i pirotehničkih zatezača.
F4 10 A
kl

ima uređaj, prekidač spojke, elektrokromni retrovizor,
pumpa pročistača čestica (dizel), dijagnostička utičnica,
mjerač protoka zraka (dizel).
F5 30 AUpravljačka ploča podizača prozora, prekidač podizača
prozora suvozača, motori podizača prednjih prozora.
F6 30 AMotor podizača prozora vozača.
F7 5 A
st

ropno svjetlo, svjetlo u pretincu za rukavice.
Praktične informacije

ds3_hr_Chap10_info-pratiques_ed01-2014

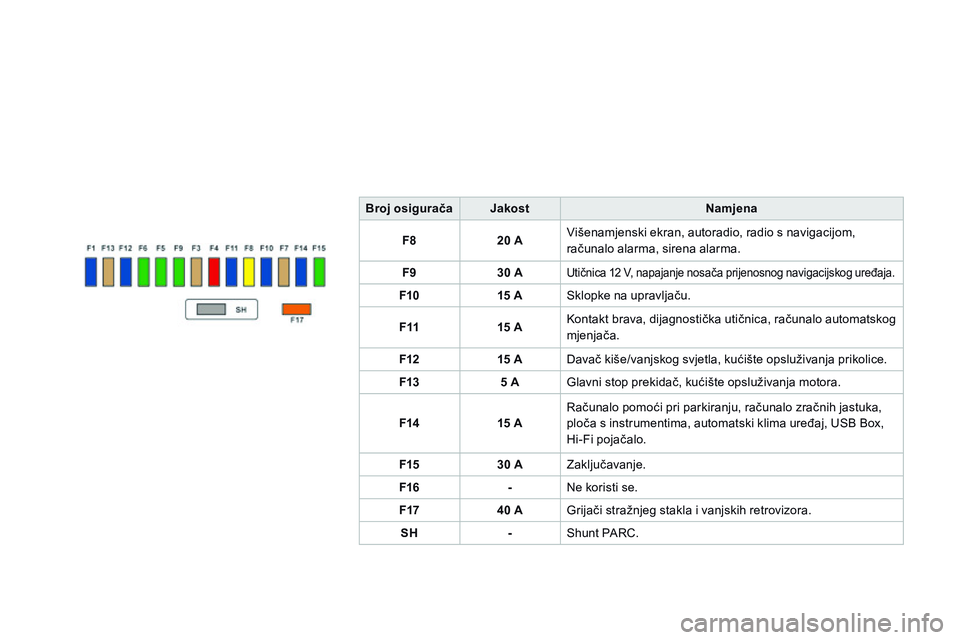

Broj osigurača Jakostna mjena
F8 20 AVišenamjenski ekran, autoradio, radio s navigacijom,
računalo alarma, sirena alarma.
F9 30 A
Utičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F10 15 Ask lopke na upravljaču.
F11 15 A
ko

ntakt brava, dijagnostička utičnica, računalo automatskog
mjenjača.
F12 15 A
da

vač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F13 5 AGlavni stop prekidač, kućište opsluživanja motora.
F14 15 A
ra

čunalo pomoći pri parkiranju, računalo zračnih jastuka,
ploča s instrumentima, automatski klima uređaj, U
sB B

ox,
Hi-Fi pojačalo.
F15 30 A
zak

ljučavanje.
F16 -
ne k

oristi se.
F17 40 AGrijači stražnjeg stakla i vanjskih retrovizora.
SH -
sh

unt P
a
r
C
.

227
ds3_hr_Chap10_info-pratiques_ed01-2014

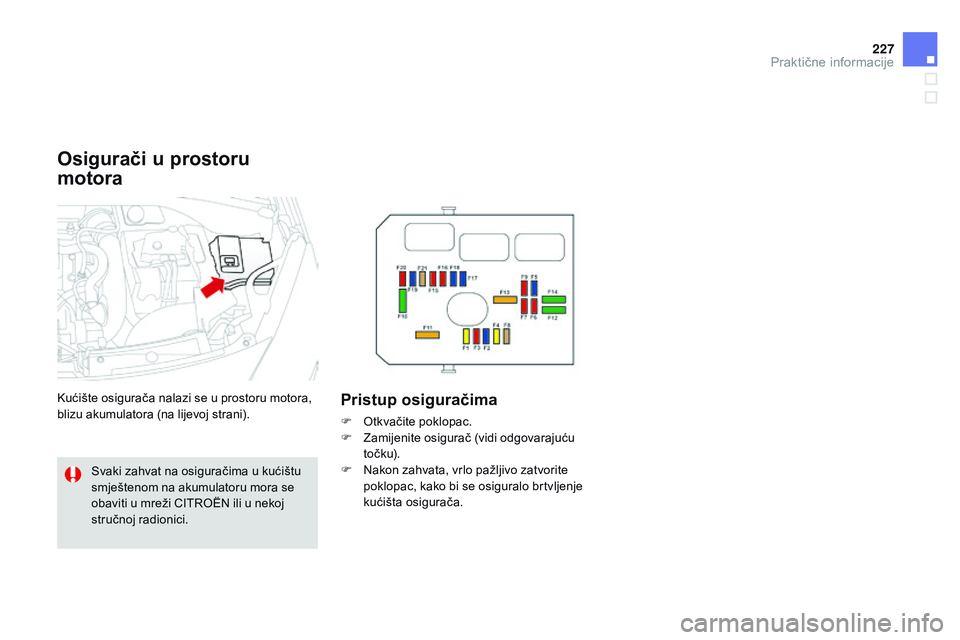

Osigurači u prostoru
motora
kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).Pristup osiguračima
F otkvačite poklopac.
F
za mijenite osigurač (vidi odgovarajuću
to č k u).
F
n
a
kon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
sv

aki zahvat na osiguračima u kućištu
smještenom na akumulatoru mora se
obaviti u mreži C
iTr

o
Ën

ili u nekoj
stručnoj radionici.
Praktične informacije

ds3_hr_Chap10_info-pratiques_ed01-2014

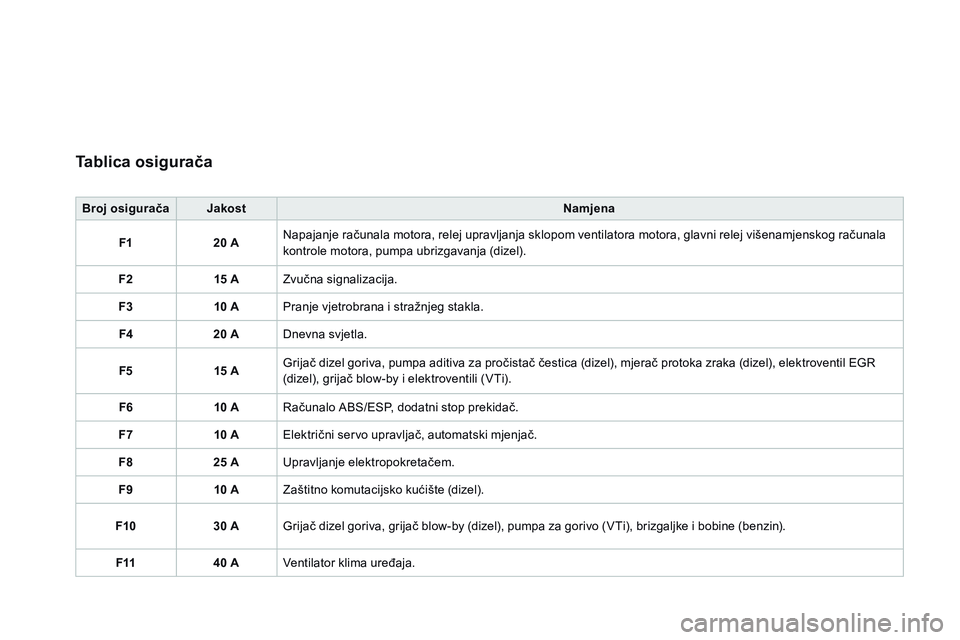

Tablica osigurača
Broj osigurača Jakostna mjena
F1 20 A
na

pajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej višenamjenskog računala
kontrole motora, pumpa ubrizgavanja (dizel).
F2 15 A
zv

učna signalizacija.
F3 10 APranje vjetrobrana i stražnjeg stakla.
F4 20 A
dn

evna svjetla.
F5 15 AGrijač dizel goriva, pumpa aditiva za pročistač čestica (dizel), mjerač protoka zraka (dizel), elektroventil
e
Gr

(dizel), grijač blow-by i elektroventili (VTi).
F6 10 A
ra

čunalo a
Bs/esP
, dodatni stop prekidač.
F7 10 A
el

ektrični servo upravljač, automatski mjenjač.
F8 25 AUpravljanje elektropokretačem.
F9 10 A
za

štitno komutacijsko kućište (dizel).
F10 30 AGrijač dizel goriva, grijač blow-by (dizel), pumpa za gorivo (VTi), brizgaljke i bobine (benzin).
F11 40 AVentilator klima uređaja.
