CITROEN DS3 CABRIO 2015 Upute Za Rukovanje (in Croatian)

13Otvaranje
To s u m e h a n ičke brave za otključavanje
prtljažnika u slučaju neispravnosti akumulatora
ili centralnog zaključavanja.


Otključavanje

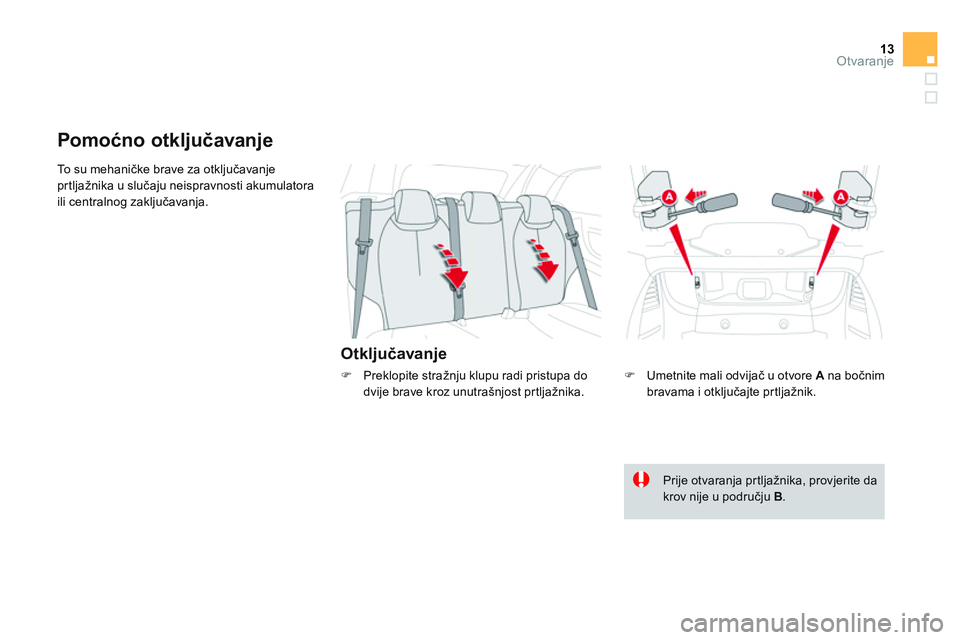

Pomoćno otključavanje


)
Umetnite mali odvijač u otvore A
na bočnim
bravama i otključajte prtljažnik.


)
Preklopite stražnju klupu radi pristupa do
dvije brave kroz unutrašnjost prtljažnika.

Prije otvaranja prtljažnika, provjerite da
krov nije u području B
.

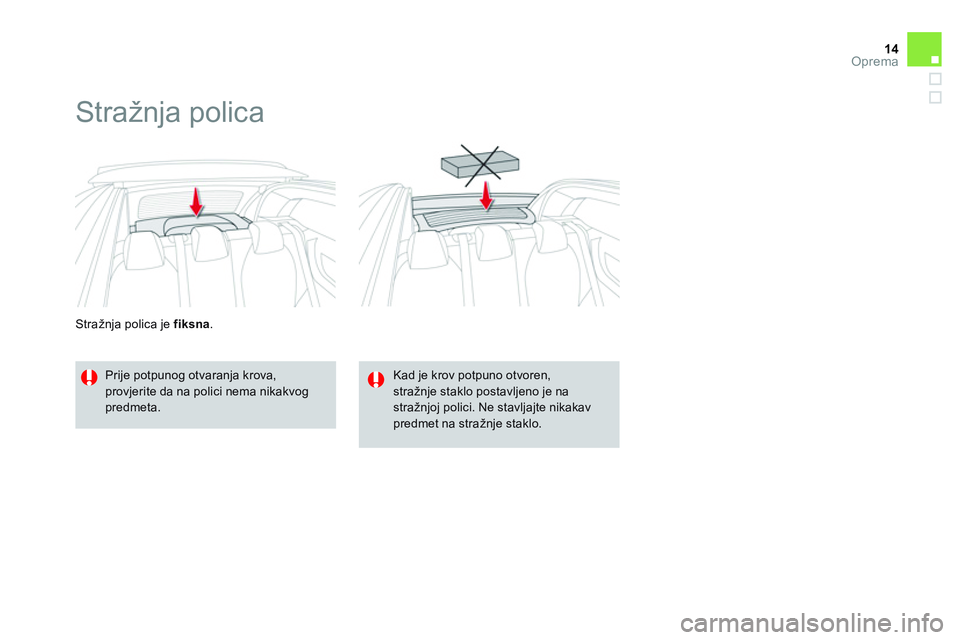

14Oprema

Stražnja polica je fiksna
.






Stražnja polica


Prije potpunog otvaranja krova,
provjerite da na polici nema nikakvog
predmeta.
Kad je krov potpuno otvoren,
stražnje staklo postavljeno je na
stražnjoj polici. Ne stavljajte nikakav
predmet na stražnje staklo.

15Praktične informacije

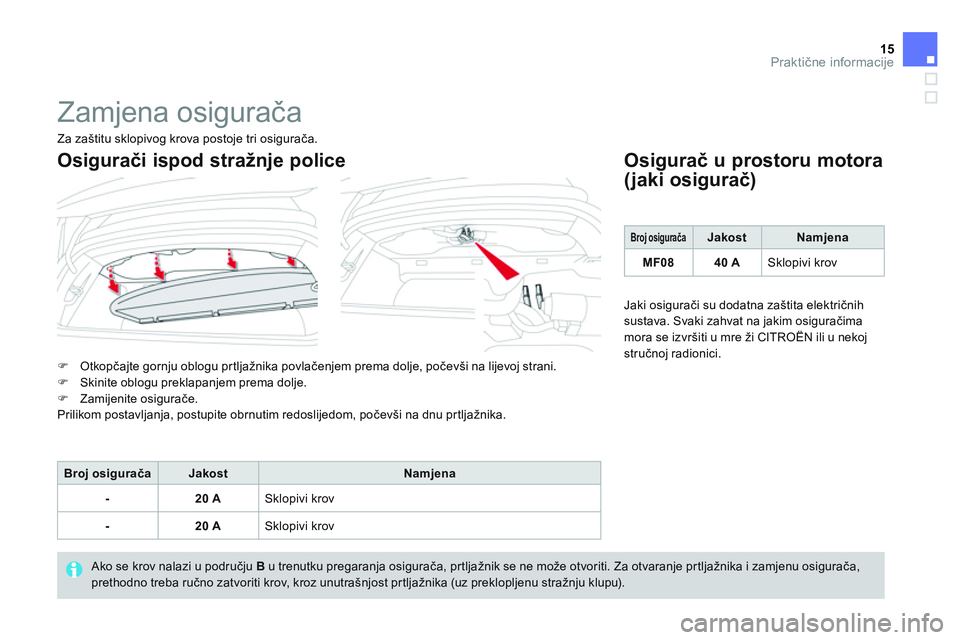

Zamjena osigurača



)
Otkopčajte gornju oblogu prtljažnika povlačenjem prema dolje, počevši na lijevoj strani.

)
Skinite oblogu preklapanjem prema dolje.

)
Zamijenite osigurače.
Prilikom postavljanja, postupite obrnutim redoslijedom, počevši na dnu pr tljažnika.


Osigurač u prostoru motora
(jaki osigurač)


Broj osigurača

Jakost

Namjena


-

20 A
Sklopivi krov

-

20 A
Sklopivi krov

Ako se krov nalazi u području B
u trenutku pregaranja osigurača, prtljažnik se ne može otvoriti. Za otvaranje prtljažnika i zamjenu osigurača,
prethodno treba ručno zatvoriti krov, kroz unutrašnjost prtljažnika (uz preklopljenu stražnju klupu).

Za zaštitu sklopivog krova postoje tri osigurača.


Osigurači ispod stražnje police


Broj osigurača


Jakost

Namjena


MF08

40 A
Sklopivi krov
Jaki osigurači su dodatna zaštita električnih
sustava. Svaki zahvat na jakim osiguračima
mora se izvršiti u mre ži CITROËN ili u nekoj
stručnoj radionici.

16Praktične informacije

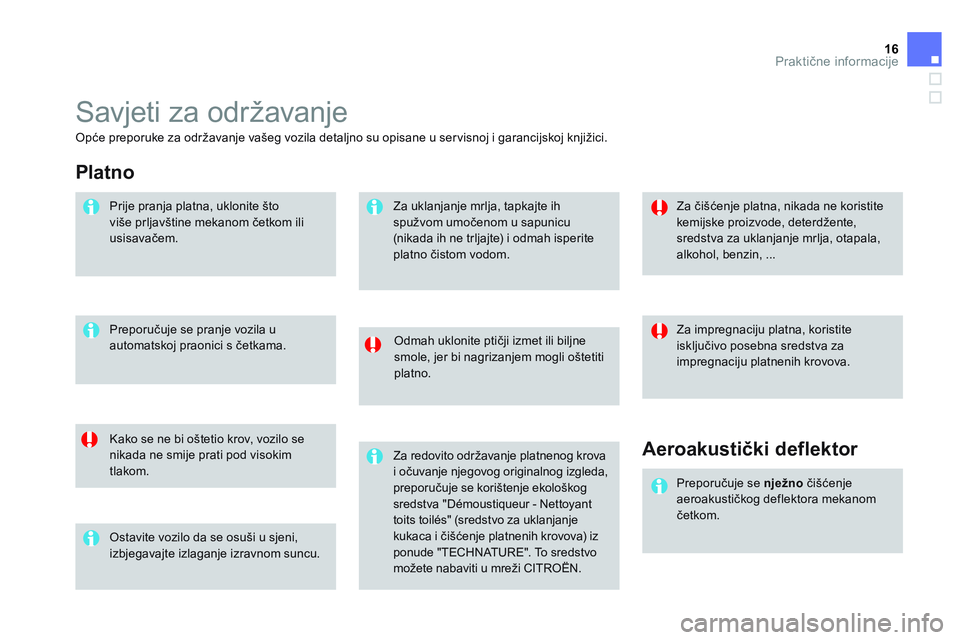

Savjeti za održavanje


Odmah uklonite ptičji izmet ili biljne
smole, jer bi nagrizanjem mogli oštetiti
platno.

Kako se ne bi oštetio krov, vozilo se
nikada ne smije prati pod visokim
tlakom.
Za čišćenje platna, nikada ne koristite
kemijske proizvode, deterdžente,
sredstva za uklanjanje mrlja, otapala,
alkohol, benzin, ...
Opće preporuke za održavanje vašeg vozila detaljno su opisane u ser visnoj i garancijskoj knjižici.

Ostavite vozilo da se osuši u sjeni,
izbjegavajte izlaganje izravnom suncu.
Preporučuje se pranje vozila u
automatskoj praonici s četkama.
Za uklanjanje mrlja, tapkajte ih
spužvom umočenom u sapunicu
(nikada ih ne trljajte) i odmah isperite
platno čistom vodom.

Za impregnaciju platna, koristite
isključivo posebna sredstva za
impregnaciju platnenih krovova.



Platno


Prije pranja platna, uklonite što
više prljavštine mekanom četkom ili
usisavačem.

Za redovito održavanje platnenog krova
i očuvanje njegovog originalnog izgleda,
preporučuje se korištenje ekološkog
sredstva "Démoustiqueur - Nettoyant
toits toilés" (sredstvo za uklanjanje
kukaca i čišćenje platnenih krovova) iz
ponude "TECHNATURE". To sredstvo
možete nabaviti u mreži CITROËN.


Aeroakustički deflektor


Preporučuje se nježno
čišćenje
aeroakustičkog deflektora mekanom
četkom.

17Te h n ički podaci

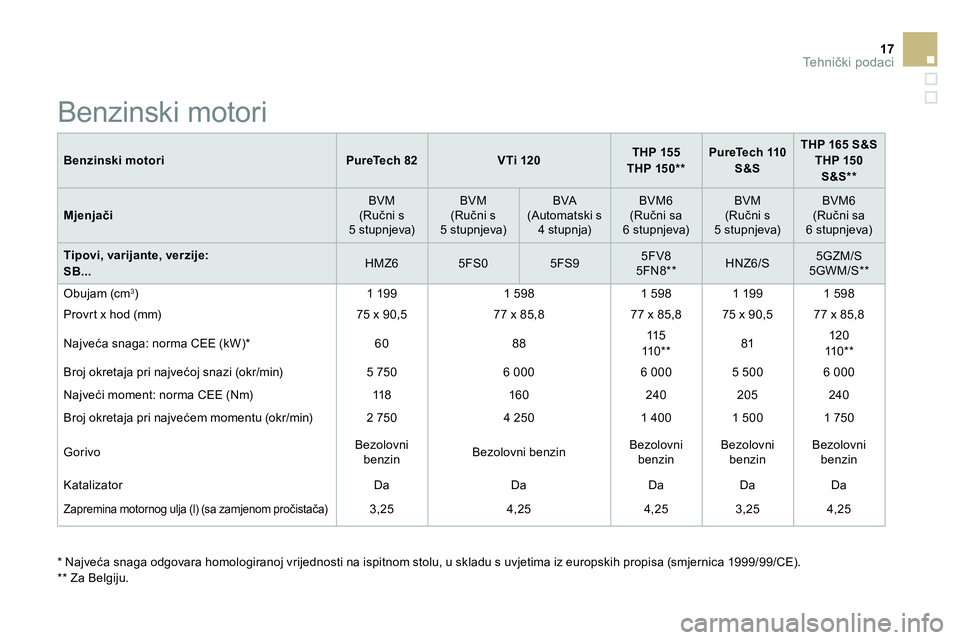

Benzinski motori


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech 110
S&S



THP 165 S&S


THP 150
S&S **



Mjenjači

BVM
(Ručni s
5 stupnjeva)
BVM
(Ručni s
5 stupnjeva)
BVA
(Automatski s
4 stupnja)
BVM6
(Ručni sa
6 stupnjeva)
BVM
(Ručni s
5 stupnjeva)
BVM6
(Ručni sa
6 stupnjeva)

Tipovi, varijante, verzije:


SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Obujam (cm
3
)
1 199
1 598
1 598
1 199
1 598
Provrt x hod (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Najveća snaga: norma CEE (kW) *
60
88
115
11 0 **

81
120
11 0 **

Broj okretaja pri najvećoj snazi (okr/min)
5 750
6 000
6 000
5 500
6 000
Najveći moment: norma CEE (Nm)
11 8
160
240
205
240
Broj okretaja pri najvećem momentu (okr/min)
2 750
4 250
1 400
1 500
1 750
Gorivo
Bezolovni
benzin
Bezolovni benzin
Bezolovni
benzin
Bezolovni
benzin
Bezolovni
benzin
Katalizator
Da
Da
Da
Da
Da

Zapremina motornog ulja (l) (sa zamjenom pročistača)

3,25
4,25
4,25
3,25
4,25

*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

**
Za Belgiju.











Benzinski motori

18Te h n ički podaci

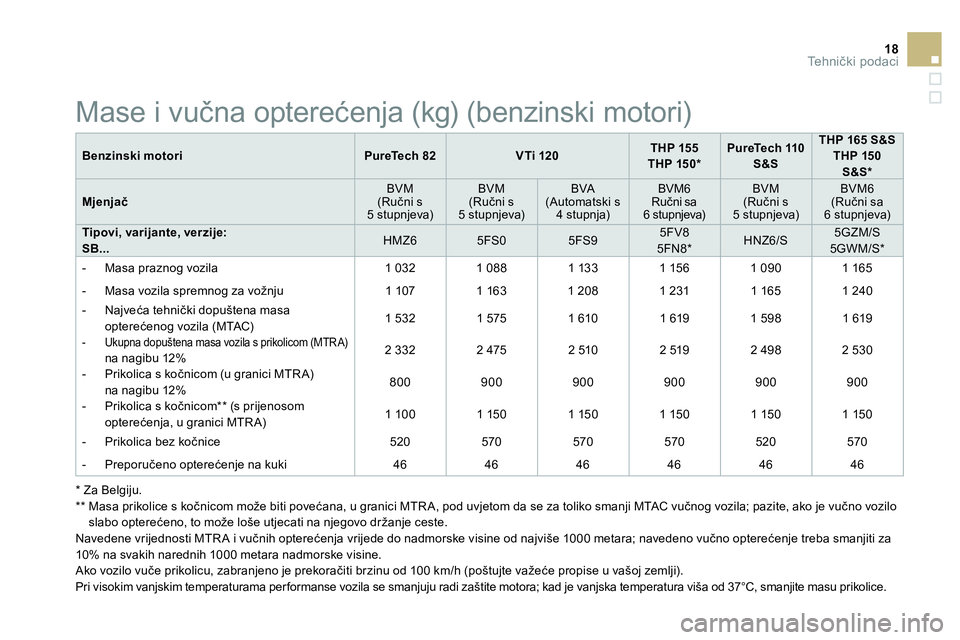

Benzinski motori


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech 110
S&S



THP 165 S&S


THP 150
S&S *



Mjenjač

BVM
(Ručni s
5 stupnjeva)
BVM
(Ručni s
5 stupnjeva)
BVA
(Automatski s
4 stupnja)
BVM6
Ručni sa
6 stupnjeva)
BVM
(Ručni s
5 stupnjeva)
BVM6
(Ručni sa
6 stupnjeva)

Tipovi, varijante, verzije:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 *

HNZ6/S
5GZM/S
5GWM/S *



- Masa praznog vozila
1 032
1 088
1 133
1 156
1 090
1 165


- Masa vozila spremnog za vožnju
1 107
1 163
1 208
1 231
1 165
1 240


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 532
1 575
1 610
1 619
1 598
1 619



- Ukupna dopuštena masa vozila s prikolicom (MTR A)

na nagibu 12%
2 332
2 475
2 510
2 519
2 498
2 530


- Prikolica s kočnicom (u granici MTR A)
na nagibu 12%
800
900
900
900
900
900


- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTR A)
1 100
1 150
1 150
1 150
1 150
1 150


- Prikolica bez kočnice
520
570
570
570
520
570


- Preporučeno opterećenje na kuki
46
46
46
46
46
46

*
Za Belgiju.

**
Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo
slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTR A i vučnih optere
ćenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu prikolice.













Mase i vučna opterećenja (kg) (benzinski motori)

19Te h n ički podaci


Dizel motori


e-
HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



MJENJAČ

BVM (Ručni s
5 stupnjeva)
ETG6 (Upravljani sa
6 stupnjeva)
BVM (Ručni s
5 stupnjeva)
BVM6 (Ručni sa
6 stupnjeva)

Tipovi, varijante, verzije:
SB
...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Obujam (cm
3
)
1 560
1 560
1 560
Provrt x hod (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Najveća snaga: norma CEE (kW) *
68
73 88
85**
Broj okretaja pri najvećoj snazi (okr/min)
4 000
3 750
3 500
Najveći moment: norma CEE (Nm)
230
254
300
Broj okretaja pri najvećem momentu (okr/min)
1 750
1 750
1 750
Gorivo
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Pročistač čestica (FAP)
Da
Da
Da
Zapremina motornog ulja (l) (sa zamjenom
pročistača)
3,75
3,75
3,75


*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

**
Za Belgiju.











Dizel motori


.../S : model opremljen sustavom Stop & Start

20Te h n ički podaci

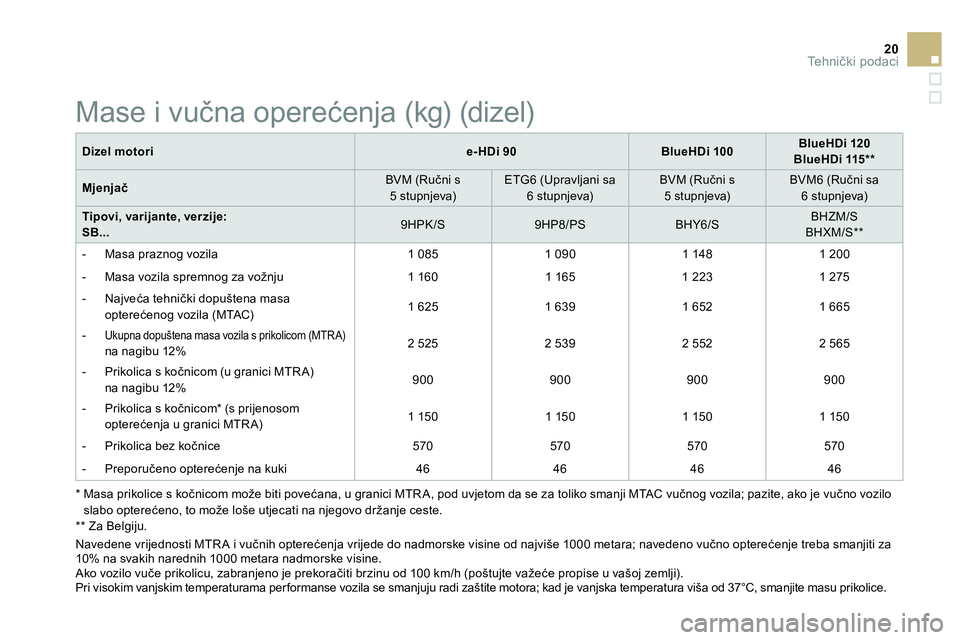

Dizel motori


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Mjenjač

BVM (Ručni s
5 stupnjeva)
ETG6 (Upravljani sa
6 stupnjeva)
BVM (Ručni s
5 stupnjeva)
BVM6 (Ručni sa
6 stupnjeva)

Tipovi, varijante, verzije:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- Masa praznog vozila
1 085
1 090
1 148
1 200


- Masa vozila spremnog za vožnju
1 160
1 165
1 223
1 275


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 625
1 639
1 652
1 665



- Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12%
2 525
2 539
2 552
2 565


- Prikolica s kočnicom (u granici MTR A)
na nagibu 12%
900
900
900
900


- Prikolica s kočnicom * (s prijenosom
opterećenja u granici MTR A)
1 150
1 150
1 150
1 150


- Prikolica bez kočnice
570
570
570
570


- Preporučeno opterećenje na kuki
46
46
46
46
Navedene vrijednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu prikolice.
*
Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo
slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

**
Za Belgiju.













Mase i vučna operećenja (kg) (dizel)

21Te h n ički podaci

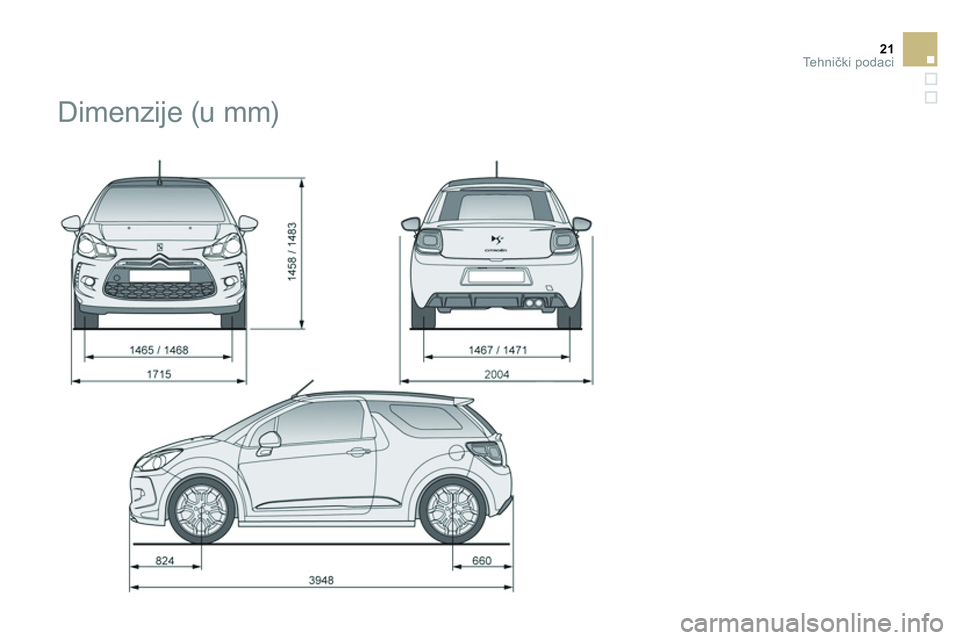

Dimenzije (u mm)
