CITROEN DS3 CABRIO 2015 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS3 CABRIO, Model: CITROEN DS3 CABRIO 2015Pages: 404, PDF Size: 13.63 MB
Page 381 of 404

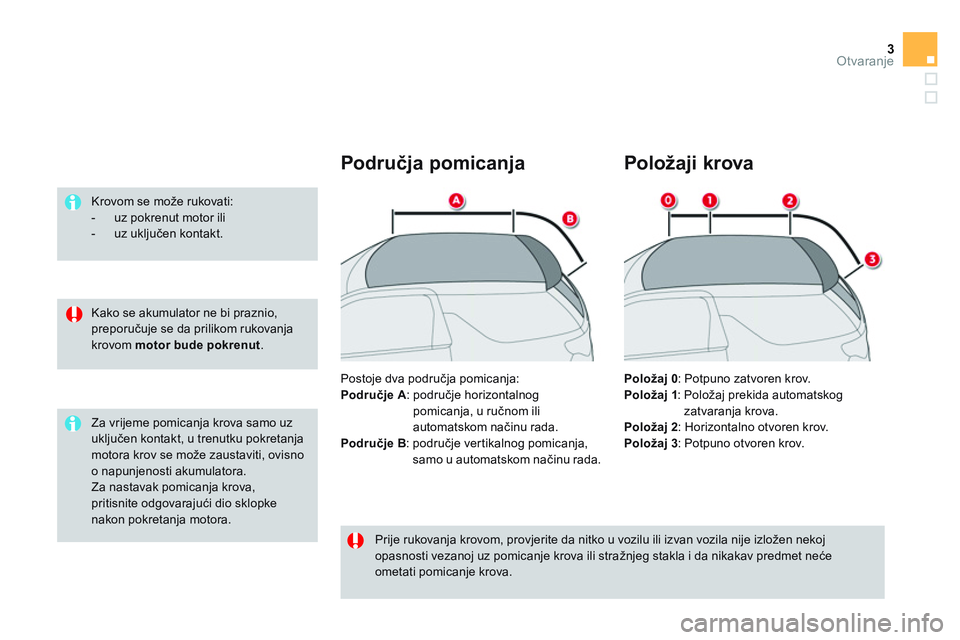

3Otvaranje
Kako se akumulator ne bi praznio,
preporučuje se da prilikom rukovanja
krovom motor bude pokrenut
.
Krovom se može rukovati:
- uz pokrenut motor ili
- uz uključen kontakt.
Za vrijeme pomicanja krova samo uz
uključen kontakt, u trenutku pokretanja
motora krov se može zaustaviti, ovisno
o napunjenosti akumulatora.
Za nastavak pomicanja krova,
pritisnite odgovarajući dio sklopke
nakon pokretanja motora.
Područja pomicanja
Postoje dva područja pomicanja:
Područje A
: područje horizontalnog
pomicanja, u ručnom ili
automatskom načinu rada.
Područje B
: područje vertikalnog pomicanja,
samo u automatskom načinu rada.
Prije rukovanja krovom, provjerite da nitko u vozilu ili izvan vozila nije izložen nekoj
opasnosti vezanoj uz pomicanje krova ili stražnjeg stakla i da nikakav predmet neće
ometati pomicanje krova.
Položaji krova
Položaj 0
: Potpuno zatvoren krov.
Položaj 1
: Položaj prekida automatskog
zatvaranja krova.
Položaj 2
: Horizontalno otvoren krov.
Položaj 3
: Potpuno otvoren krov.
Page 382 of 404
4Otvaranje

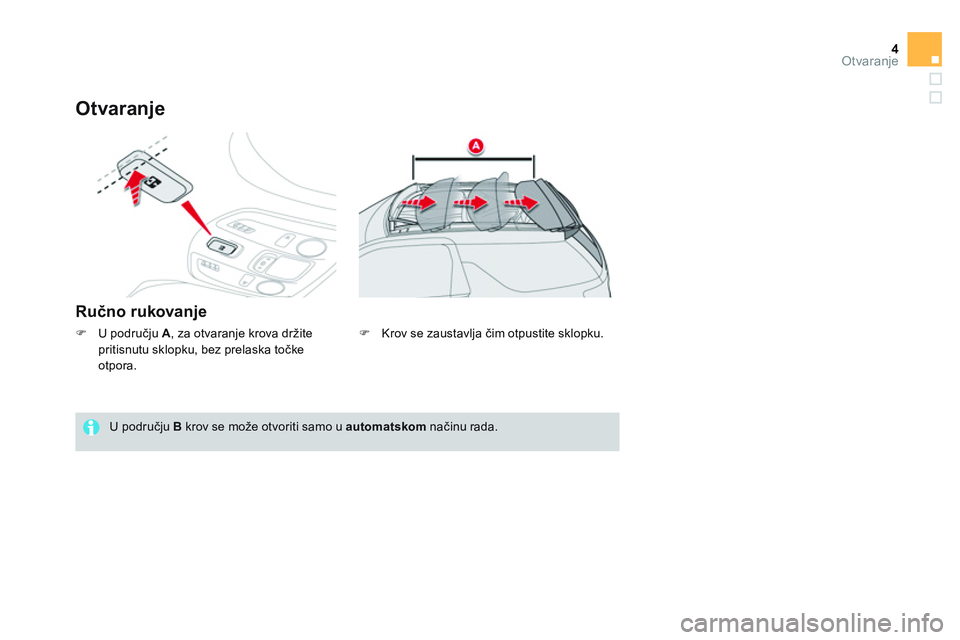

Otvaranje
Ručno rukovanje
U području B
krov se može otvoriti samo u automatskom
načinu rada.
)
U području A
, za otvaranje krova držite
pritisnutu sklopku, bez prelaska točke
otpora.
)
Krov se zaustavlja čim otpustite sklopku.
Page 383 of 404

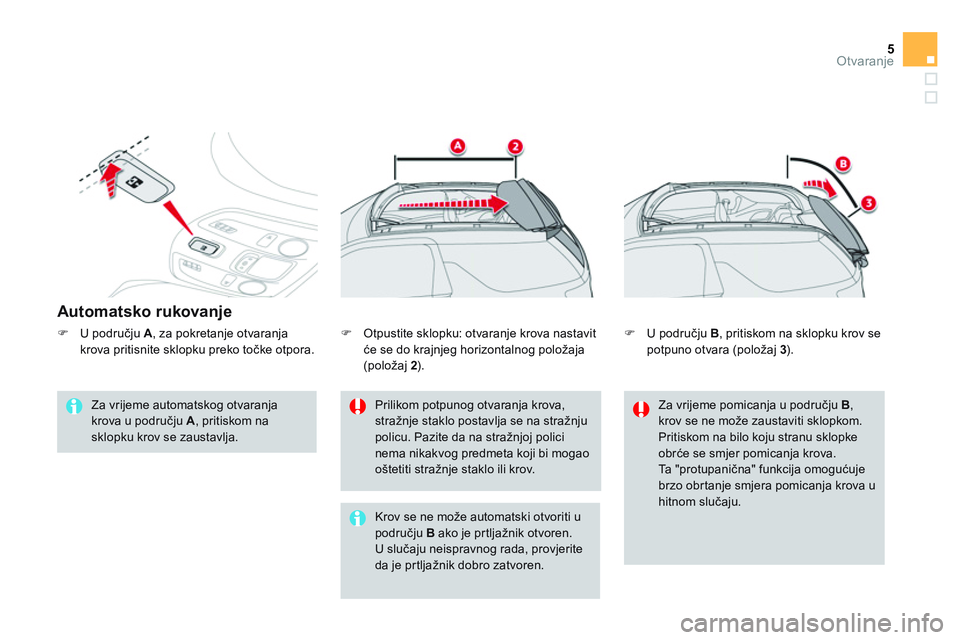

5Otvaranje
Automatsko rukovanje
Za vrijeme automatskog otvaranja
krova u području A
, pritiskom na
sklopku krov se zaustavlja.
Prilikom potpunog otvaranja krova,
stražnje staklo postavlja se na stražnju
policu. Pazite da na stražnjoj polici
nema nikakvog predmeta koji bi mogao
oštetiti stražnje staklo ili krov.
Krov se ne može automatski otvoriti u
području B
ako je prtljažnik otvoren.
U slučaju neispravnog rada, provjerite
da je prtljažnik dobro zatvoren.
Za vrijeme pomicanja u području B
,
krov se ne može zaustaviti sklopkom.
Pritiskom na bilo koju stranu sklopke
obrće se smjer pomicanja krova.
Ta "protupanična" funkcija omogućuje
brzo obrtanje smjera pomicanja krova u
hitnom slučaju.
)
Otpustite sklopku: otvaranje krova nastavit
će se do krajnjeg horizontalnog položaja
(položaj 2
).
)
U području B
, pritiskom na sklopku krov se
potpuno otvara (položaj 3
).
)
U području A
, za pokretanje otvaranja
krova pritisnite sklopku preko točke otpora.
Page 384 of 404

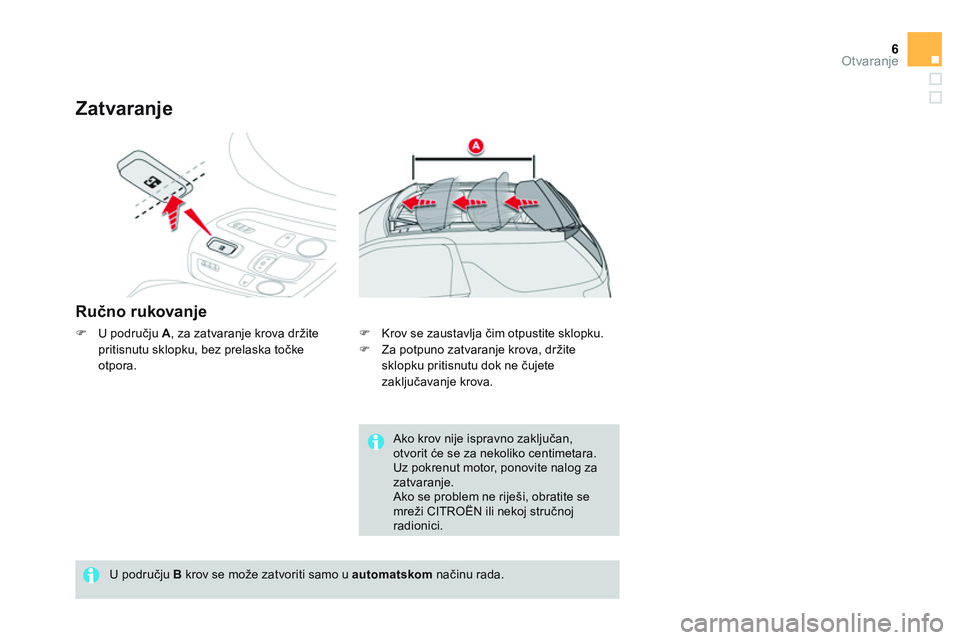

6Otvaranje
Zatvaranje
Ručno rukovanje
)
U području A
, za zatvaranje krova držite
pritisnutu sklopku, bez prelaska točke
otpora.
U području B
krov se može zatvoriti samo u automatskom
načinu rada.
Ako krov nije ispravno zaključan,
otvorit će se za nekoliko centimetara.
Uz pokrenut motor, ponovite nalog za
zatvaranje.
Ako se problem ne riješi, obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
)
Krov se zaustavlja čim otpustite sklopku.
)
Za potpuno zatvaranje krova, držite
sklopku pritisnutu dok ne čujete
zaključavanje krova.
Page 385 of 404

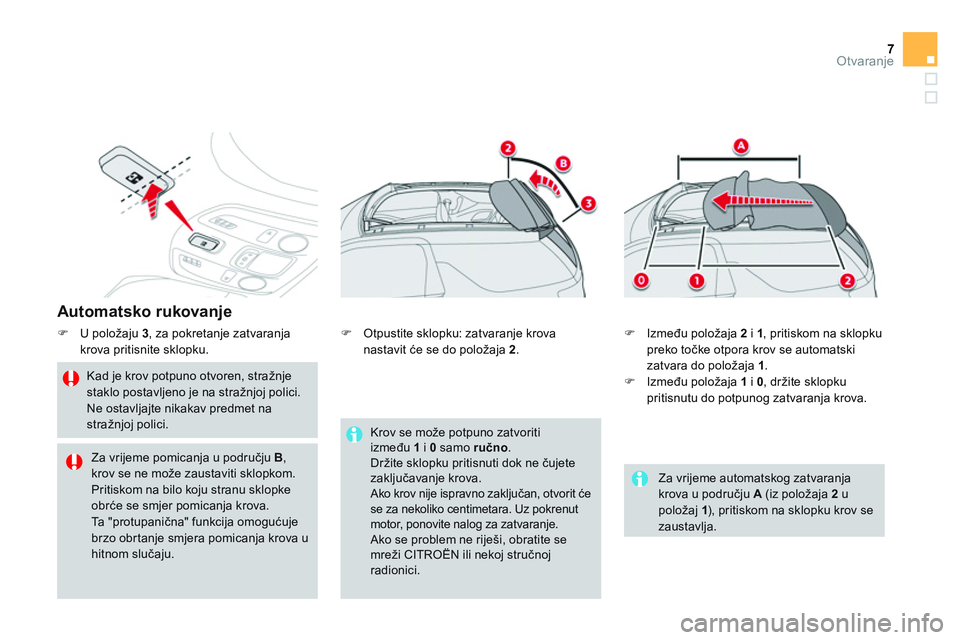

7Otvaranje
Automatsko rukovanje
)
U položaju 3
, za pokretanje zatvaranja
krova pritisnite sklopku.
Kad je krov potpuno otvoren, stražnje
staklo postavljeno je na stražnjoj polici.
Ne ostavljajte nikakav predmet na
stražnjoj polici.
Za vrijeme automatskog zatvaranja
krova u području A
(iz položaja 2
u
položaj 1
), pritiskom na sklopku krov se
zaustavlja.
Krov se može potpuno zatvoriti
između 1
i 0
samo ručno
.
Držite sklopku pritisnuti dok ne čujete
zaključavanje krova.
Ako krov nije ispravno zaključan, otvorit će
se za nekoliko centimetara. Uz pokrenut
motor, ponovite nalog za zatvaranje.
Ako se problem ne riješi, obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
)
Otpustite sklopku: zatvaranje krova
nastavit će se do položaja 2
.
)
Između položaja 2
i 1
, pritiskom na sklopku
preko točke otpora krov se automatski
zatvara do položaja 1
.
)
Između položaja 1
i 0
, držite sklopku
pritisnutu do potpunog zatvaranja krova.
Za vrijeme pomicanja u području B
,
krov se ne može zaustaviti sklopkom.
Pritiskom na bilo koju stranu sklopke
obrće se smjer pomicanja krova.
Ta "protupanična" funkcija omogućuje
brzo obrtanje smjera pomicanja krova u
hitnom slučaju.
Page 386 of 404

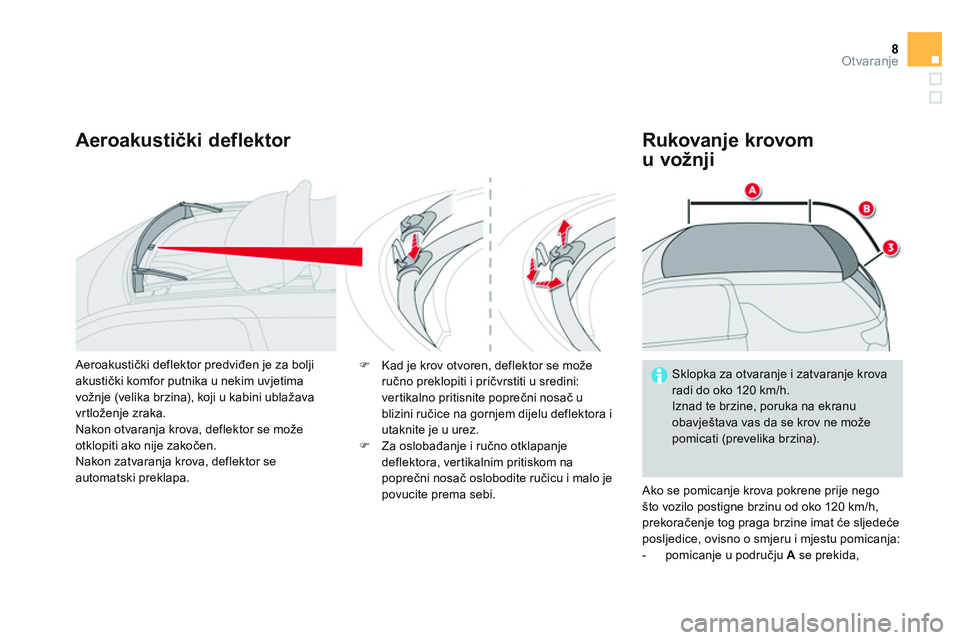

8Otvaranje
Aeroakustički deflektor
Rukovanje krovom
u vožnji
Ako se pomicanje krova pokrene prije nego
što vozilo postigne brzinu od oko 120 km/h,
prekoračenje tog praga brzine imat će sljedeće
posljedice, ovisno o smjeru i mjestu pomicanja:
- pomicanje u području A
se prekida,
Sklopka za otvaranje i zatvaranje krova
radi do oko 120 km/h.
Iznad te brzine, poruka na ekranu
obavještava vas da se krov ne može
pomicati (prevelika brzina). Aeroakustički deflektor predviđen je za bolji
akustički komfor putnika u nekim uvjetima
vožnje (velika brzina), koji u kabini ublažava
vrtloženje zraka.
Nakon otvaranja krova, deflektor se može
otklopiti ako nije zakočen.
Nakon zatvaranja krova, deflektor se
automatski preklapa.
)
Kad je krov otvoren, deflektor se može
ručno preklopiti i pričvrstiti u sredini:
vertikalno pritisnite poprečni nosač u
blizini ručice na gornjem dijelu deflektora i
utaknite je u urez.
)
Za oslobađanje i ručno otklapanje
deflektora, vertikalnim pritiskom na
poprečni nosač oslobodite ručicu i malo je
povucite prema sebi.
Page 387 of 404
9Otvaranje

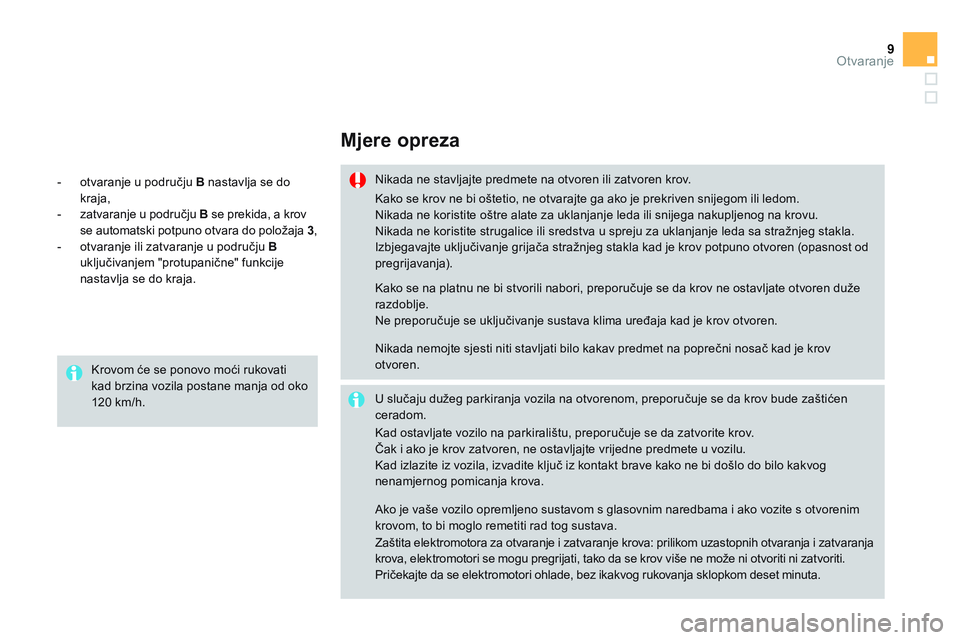

Mjere opreza
Nikada ne stavljajte predmete na otvoren ili zatvoren krov.
U slučaju dužeg parkiranja vozila na otvorenom, preporučuje se da krov bude zaštićen
ceradom.
Kako se krov ne bi oštetio, ne otvarajte ga ako je prekriven snijegom ili ledom.
Nikada ne koristite oštre alate za uklanjanje leda ili snijega nakupljenog na krovu.
Nikada ne koristite strugalice ili sredstva u spreju za uklanjanje leda sa stražnjeg stakla.
Izbjegavajte uključivanje grijača stražnjeg stakla kad je krov potpuno otvoren (opasnost od
pregrijavanja).
Kako se na platnu ne bi stvorili nabori, preporučuje se da krov ne ostavljate otvoren duže
razdoblje.
Ne preporučuje se uključivanje sustava klima uređaja kad je krov otvoren.
Nikada nemojte sjesti niti stavljati bilo kakav predmet na poprečni nosač kad je krov
otvoren.
Kad ostavljate vozilo na parkiralištu, preporučuje se da zatvorite krov.
Čak i ako je krov zatvoren, ne ostavljajte vrijedne predmete u vozilu.
Kad izlazite iz vozila, izvadite ključ iz kontakt brave kako ne bi došlo do bilo kakvog
nenamjernog pomicanja krova.
Ako je vaše vozilo opremljeno sustavom s glasovnim naredbama i ako vozite s otvorenim
krovom, to bi moglo remetiti rad tog sustava.
Zaštita elektromotora za otvaranje i zatvaranje krova: prilikom uzastopnih otvaranja i zatvaranja
krova, elektromotori se mogu pregrijati, tako da se krov više ne može ni otvoriti ni zatvoriti.
Pričekajte da se elektromotori ohlade, bez ikakvog rukovanja sklopkom deset minuta.
- otvaranje u području B
nastavlja se do
kraja,
- zatvaranje u području B
se prekida, a krov
se automatski potpuno otvara do položaja 3
,
- otvaranje ili zatvaranje u području B
uključivanjem "protupanične" funkcije
nastavlja se do kraja.
Krovom će se ponovo moći rukovati
kad brzina vozila postane manja od oko
120 km/h.
Page 388 of 404

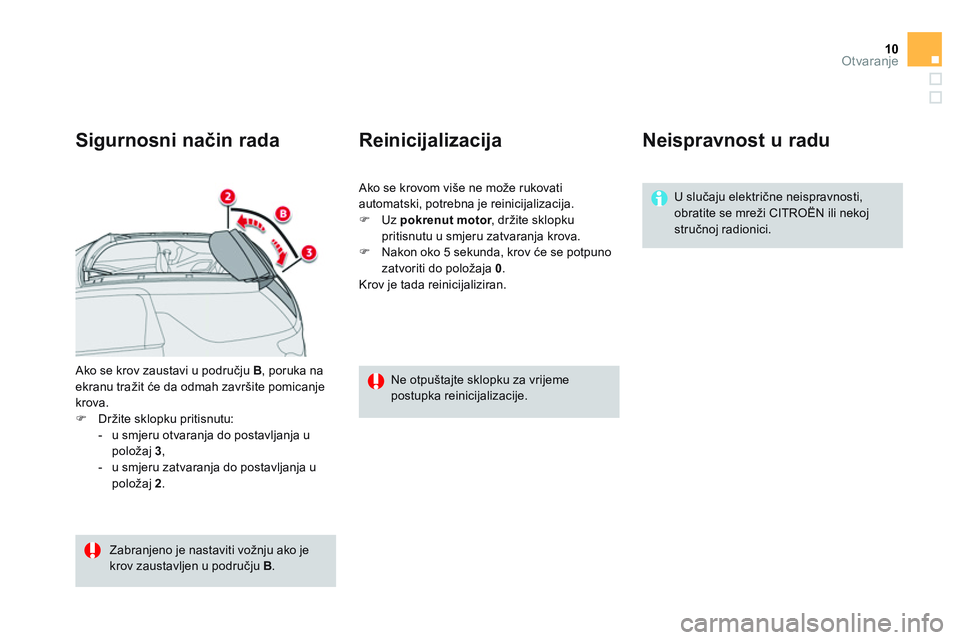

10Otvaranje
Ako se krov zaustavi u području B
, poruka na
ekranu tražit će da odmah završite pomicanje
krova.
)
Držite sklopku pritisnutu:
- u smjeru otvaranja do postavljanja u
položaj 3
,
- u smjeru zatvaranja do postavljanja u
položaj 2
.
Reinicijalizacija
Ne otpuštajte sklopku za vrijeme
postupka reinicijalizacije.
Sigurnosni način rada
Neispravnost u radu
U slučaju električne neispravnosti,
obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Ako se krovom više ne može rukovati
automatski, potrebna je reinicijalizacija.
)
Uz pokrenut motor
, držite sklopku
pritisnutu u smjeru zatvaranja krova.
)
Nakon oko 5 sekunda, krov će se potpuno
zatvoriti do položaja 0
.
Krov je tada reinicijaliziran.
Zabranjeno je nastaviti vožnju ako je
krov zaustavljen u području B
.
Page 389 of 404

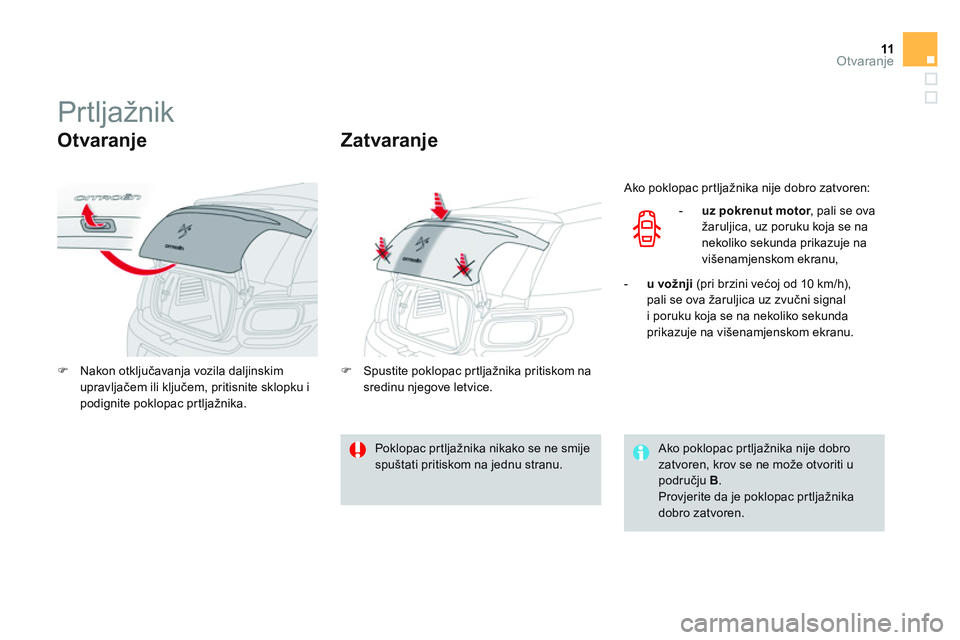

11Otvaranje
Prtljažnik
Otvaranje
)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite sklopku i
podignite poklopac prtljažnika.
Zatvaranje
)
Spustite poklopac prtljažnika pritiskom na
sredinu njegove letvice.
Ako poklopac prtljažnika nije dobro zatvoren:
- uz pokrenut motor
, pali se ova
žaruljica, uz poruku koja se na
nekoliko sekunda prikazuje na
višenamjenskom ekranu,
- u vožnji
(pri brzini većoj od 10 km/h),
pali se ova žaruljica uz zvučni signal
i poruku koja se na nekoliko sekunda
prikazuje na višenamjenskom ekranu.
Poklopac prtljažnika nikako se ne smije
spuštati pritiskom na jednu stranu.
Ako poklopac prtljažnika nije dobro
zatvoren, krov se ne može otvoriti u
području B
.
Provjerite da je poklopac prtljažnika
dobro zatvoren.
Page 390 of 404

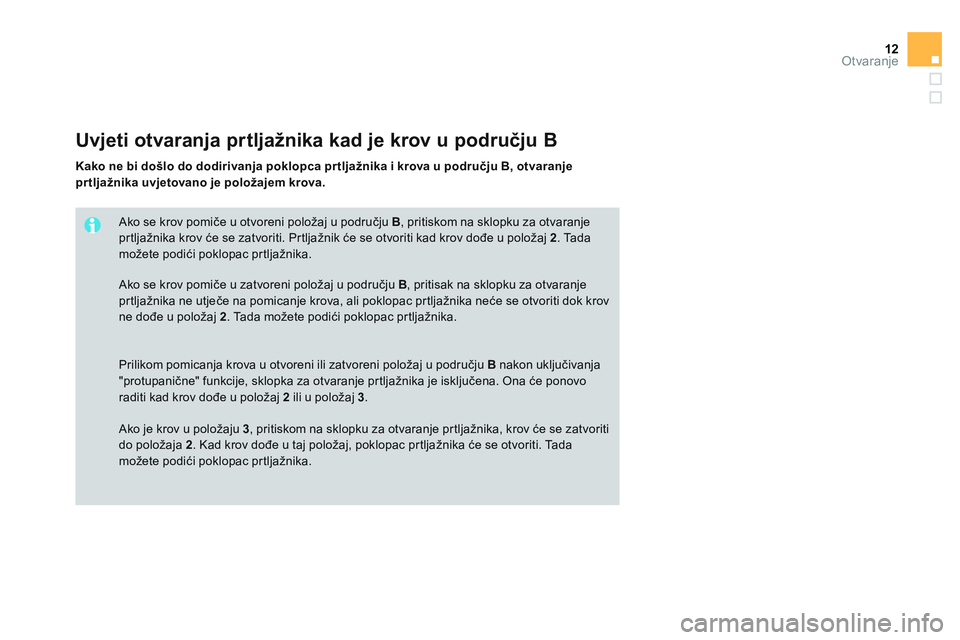

12Otvaranje
Ako se krov pomiče u otvoreni položaj u području B
, pritiskom na sklopku za otvaranje
prtljažnika krov će se zatvoriti. Prtljažnik će se otvoriti kad krov dođe u položaj 2
. Tada
možete podići poklopac prtljažnika.
Uvjeti otvaranja prtljažnika kad je krov u području B
Kako ne bi došlo do dodirivanja poklopca pr tljažnika i krova u području B, otvaranje
prtljažnika uvjetovano je položajem krova.
Ako se krov pomiče u zatvoreni položaj u području B
, pritisak na sklopku za otvaranje
prtljažnika ne utječe na pomicanje krova, ali poklopac prtljažnika neće se otvoriti dok krov
ne dođe u položaj 2
. Tada možete podići poklopac prtljažnika.
Prilikom pomicanja krova u otvoreni ili zatvoreni položaj u području B
nakon uključivanja
"protupanične" funkcije, sklopka za otvaranje prtljažnika je isključena. Ona će ponovo
raditi kad krov dođe u položaj 2
ili u položaj 3
.
Ako je krov u položaju 3
, pritiskom na sklopku za otvaranje prtljažnika, krov će se zatvoriti
do položaja 2
. Kad krov dođe u taj položaj, poklopac prtljažnika će se otvoriti. Tada
možete podići poklopac prtljažnika.
