CITROEN DS3 CABRIO 2016 Instructieboekjes (in Dutch)

189
DS3_nl_Chap08_info-pratiques_ed01-2015

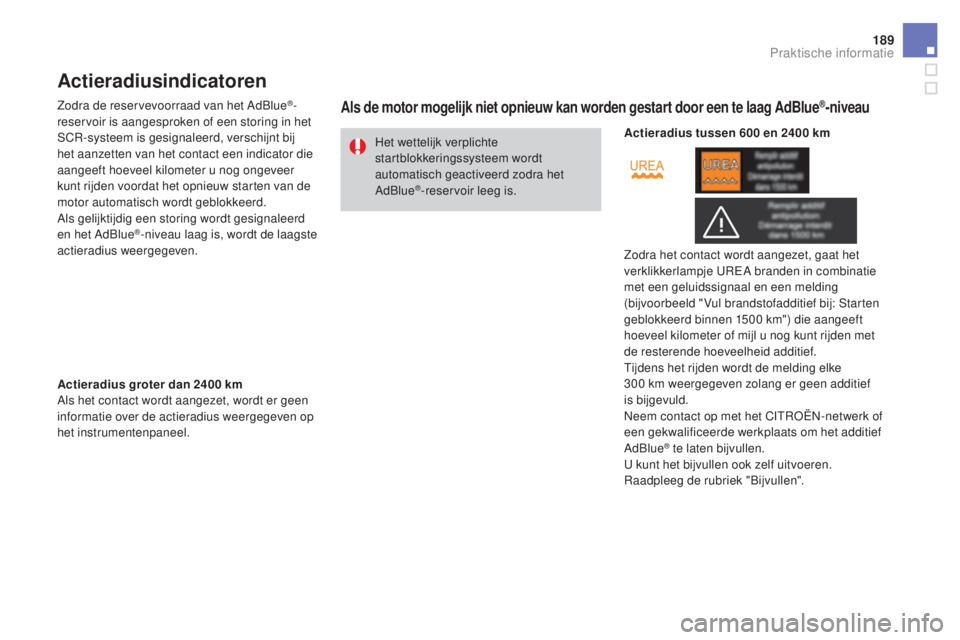

Actieradiusindicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven. Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Actieradius groter dan 2400 km
A ls het contact wordt aangezet, wordt er geen
informatie over de actieradius weergegeven op
het instrumentenpaneel. Actieradius tussen 600


en 2400

km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300 km weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30


seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Als niet op tijd additief wordt bijgevuld, kan de

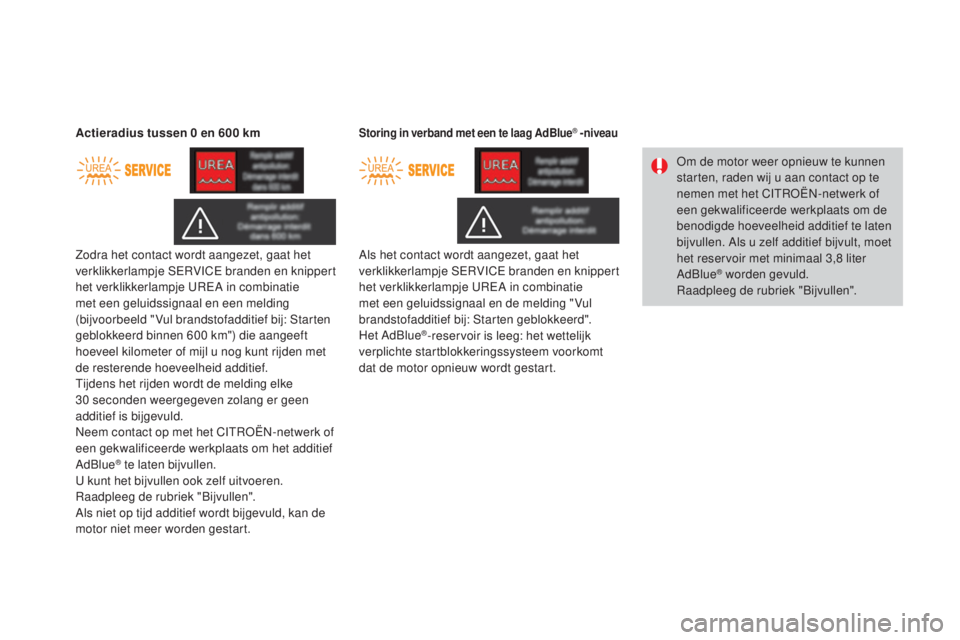

motor niet meer worden gestart. Actieradius tussen 0

en 600

km
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Storing in verband met een te laag AdBlue® -niveau
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het CITROËN-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen. Als u zelf additief bijvult, moet
het reservoir met minimaal 3,8
liter
AdBlue
® worden gevuld.
Raadpleeg de rubriek "Bijvullen".

191
DS3_nl_Chap08_info-pratiques_ed01-2015

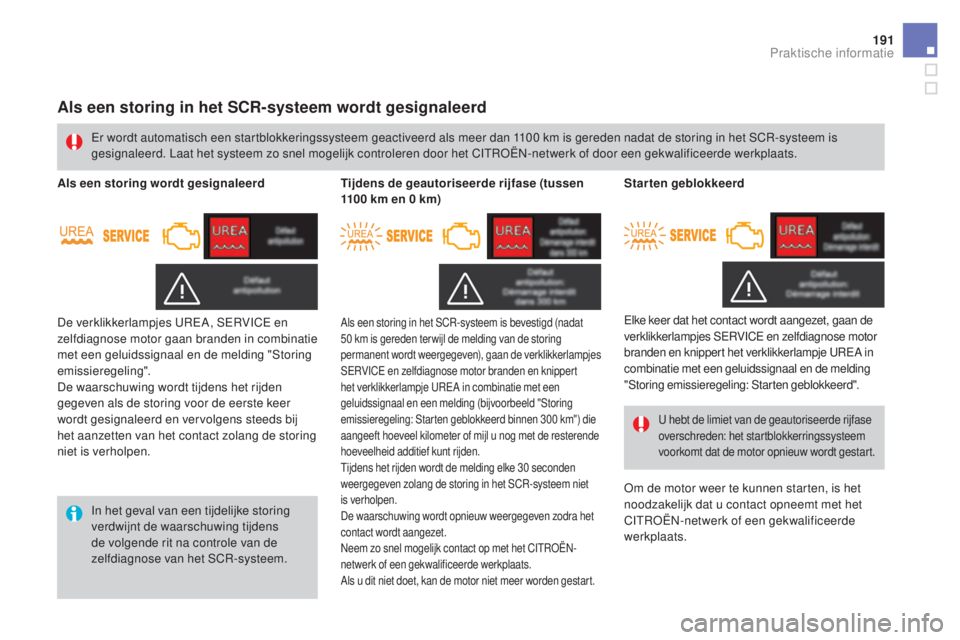

Als een storing in het SCR-systeem wordt gesignaleerd
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem. Er wordt automatisch een startblokkeringssysteem geactiveerd als meer dan 1100 km is gereden nadat de storing in het SCR-systeem is
gesignaleerd. Laat het systeem zo snel mogelijk controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
Als een storing wordt gesignaleerd Tijdens de geautoriseerde rijfase (tussen
1100 km en 0 km)
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gesignaleerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
Als een storing in het SCR-systeem is bevestigd (nadat
50 km is gereden ter wijl de melding van de storing
permanent wordt weergegeven), gaan de verklikkerlampjes
SERVICE en zelfdiagnose motor branden en knippert
het verklikkerlampje UREA in combinatie met een
geluidssignaal en een melding (bijvoorbeeld "Storing
emissieregeling: Starten geblokkeerd binnen 300 km") die
aangeeft hoeveel kilometer of mijl u nog met de resterende
hoeveelheid additief kunt rijden.
Tijdens het rijden wordt de melding elke 30 seconden
weergegeven zolang de storing in het SCR-systeem niet
is verholpen.
De waarschuwing wordt opnieuw weergegeven zodra het
contact wordt aangezet.
Neem zo snel mogelijk contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Als u dit niet doet, kan de motor niet meer worden gestart.
U hebt de limiet van de geautoriseerde rijfase
overschreden: het startblokkerringssysteem
voorkomt dat de motor opnieuw wordt gestart.
Elke keer dat het contact wordt aangezet, gaan de
verklikkerlampjes SERVICE en zelfdiagnose motor
branden en knippert het verklikkerlampje UREA in
combinatie met een geluidssignaal en de melding
"Storing emissieregeling: Starten geblokkeerd".
Starten geblokkeerd
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015

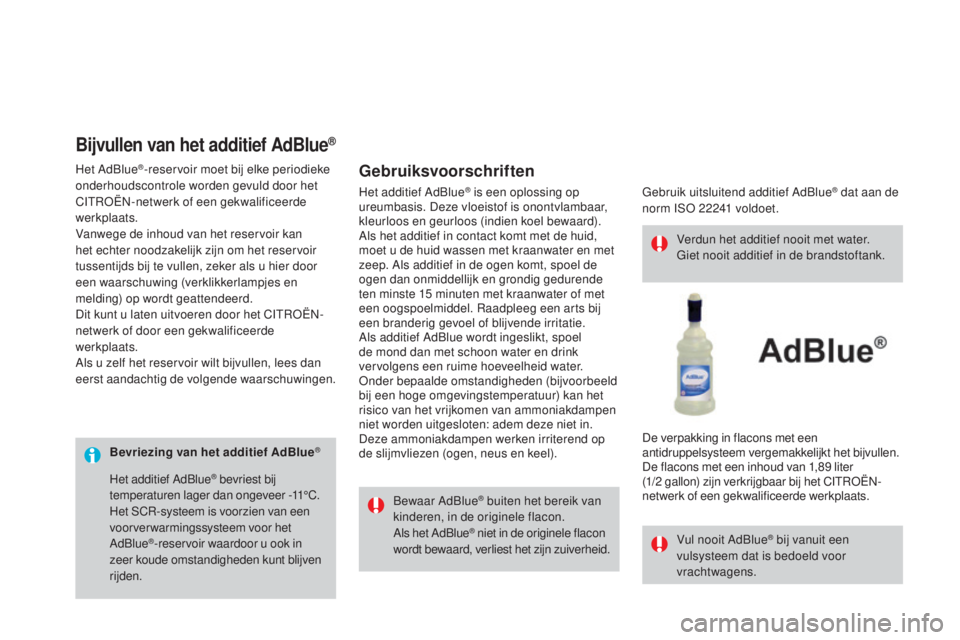

Bevriezing van het additief AdBlue®
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele flacon
wordt bewaard, verliest het zijn zuiverheid. Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
Vul nooit AdBlue® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Het AdBlue
®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.
Bijvullen van het additief AdBlue®
Gebruiksvoorschriften
Gebruik uitsluitend additief AdBlue® dat aan de
norm ISO 22241

voldoet.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het bijvullen.
De flacons met een inhoud van 1,89

liter
(1/2

gallon) zijn verkrijgbaar bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Het additief AdBlue® is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15

minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Het additief AdBlue
® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook in
zeer koude omstandigheden kunt blijven
rijden.

193
DS3_nl_Chap08_info-pratiques_ed01-2015

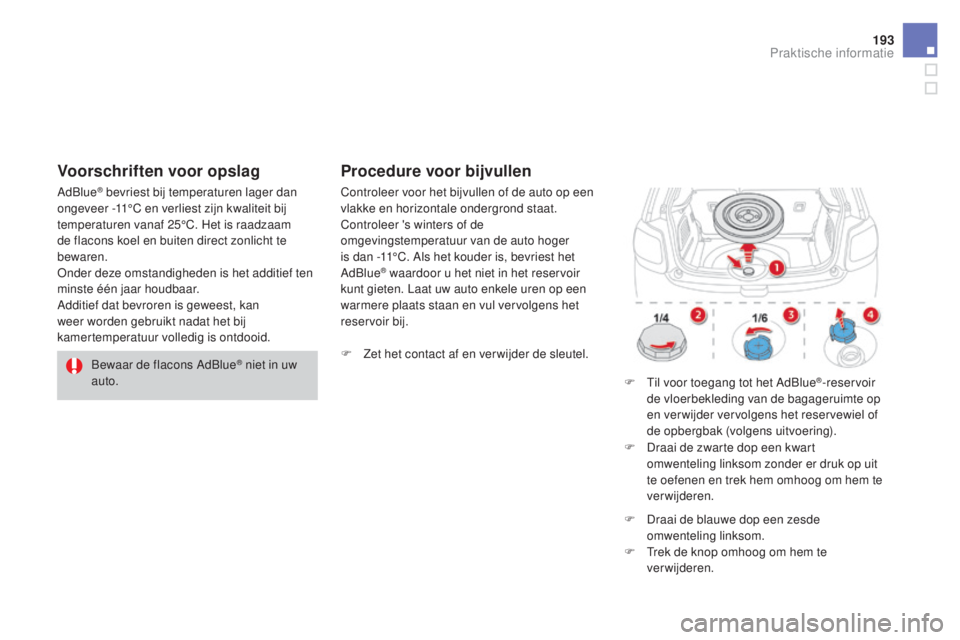

Bewaar de flacons AdBlue® niet in uw
auto.
AdBlue
® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan
weer worden gebruikt nadat het bij
kamertemperatuur volledig is ontdooid.
Voorschriften voor opslag
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
Procedure voor bijvullen
F Zet het contact af en ver wijder de sleutel.
F
T
il voor toegang tot het AdBlue
®-reservoir
de vloerbekleding van de bagageruimte op
en verwijder vervolgens het reservewiel of
de opbergbak (volgens uitvoering).
F

D

raai de zwarte dop een kwart
omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
verwijderen.
F

D

raai de blauwe dop een zesde
omwenteling linksom.
F

T

rek de knop omhoog om hem te
verwijderen.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015

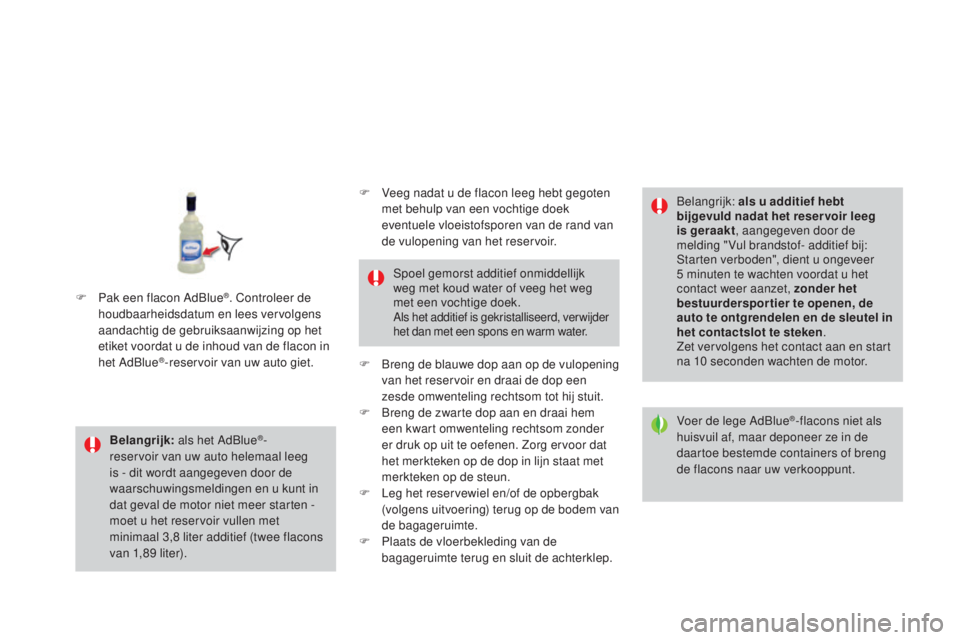

Belangrijk: als het AdBlue®-
reservoir van uw auto helemaal leeg
is - dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten
-
moet u het reservoir vullen met
minimaal 3,8

liter additief (twee flacons
van 1,89

liter). Spoel gemorst additief onmiddellijk
weg met koud water of veeg het weg
met een vochtige doek.
Als het additief is gekristalliseerd, verwijder
het dan met een spons en warm water.
Belangrijk: als u additief hebt
bijgevuld nadat het reser voir leeg
is geraakt
, aangegeven door de
melding " Vul brandstof- additief bij:
Starten verboden", dient u ongeveer
5
minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen en de sleutel in
het contactslot te steken .
Zet vervolgens het contact aan en start
na 10
seconden wachten de motor.
F

P

ak een flacon AdBlue
®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in de
daartoe bestemde containers of breng
de flacons naar uw verkooppunt.
F

V

eeg nadat u de flacon leeg hebt gegoten
met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
F

B

reng de blauwe dop aan op de vulopening
van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
F
B
reng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg ervoor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
F

L

eg het reservewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
F

P

laats de vloerbekleding van de
bagageruimte terug en sluit de achterklep.

195
DS3_nl_Chap08_info-pratiques_ed01-2015

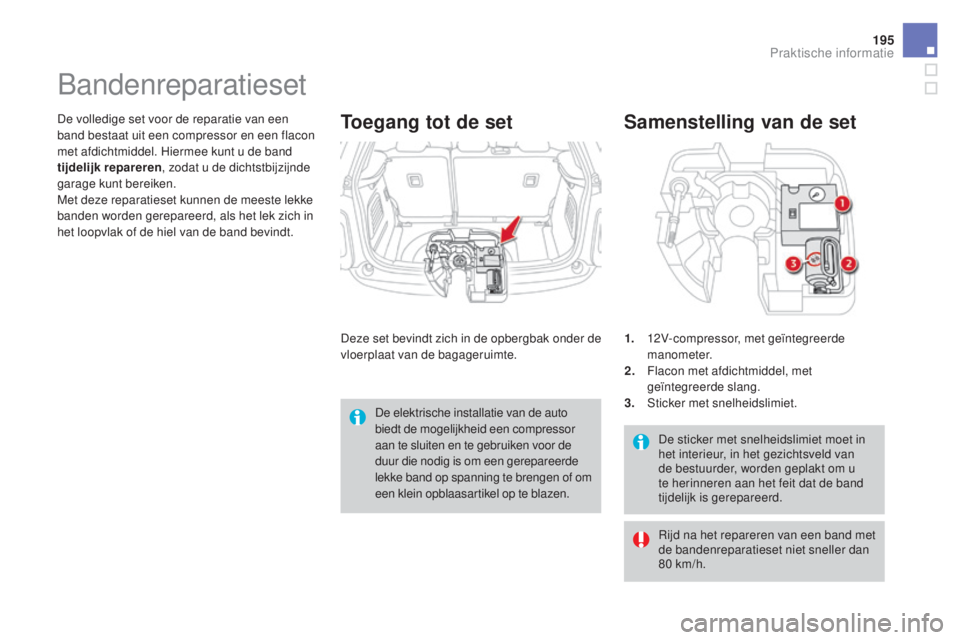

De sticker met snelheidslimiet moet in
het interieur, in het gezichtsveld van
de bestuurder, worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Samenstelling van de set
1. 12V-compressor, met geïntegreerde manometer.
2.
F

lacon met afdichtmiddel, met
geïntegreerde slang.
3.
S

ticker met snelheidslimiet.
Bandenreparatieset
De volledige set voor de reparatie van een
band bestaat uit een compressor en een flacon
met afdichtmiddel. Hiermee kunt u de band
tijdelijk repareren , zodat u de dichtstbijzijnde
garage kunt bereiken.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.Toegang tot de set
Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte.
De elektrische installatie van de auto
biedt de mogelijkheid een compressor
aan te sluiten en te gebruiken voor de
duur die nodig is om een gerepareerde
lekke band op spanning te brengen of om
een klein opblaasartikel op te blazen. Rijd na het repareren van een band met
de bandenreparatieset niet sneller dan
80


km/h.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015
F Zet het contact af.
F P lak de sticker met de snelheidslimiet in
het interieur van de auto.

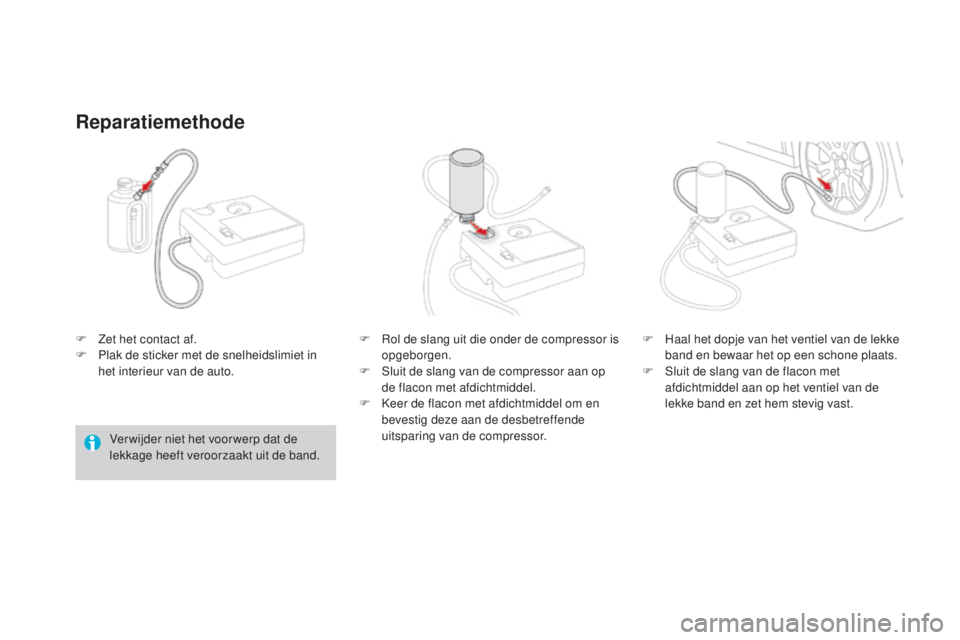

Reparatiemethode
Ver wijder niet het voor werp dat de
lekkage heeft veroorzaakt uit de band. F

R
ol de slang uit die onder de compressor is
opgeborgen.
F
S
luit de slang van de compressor aan op
de flacon met afdichtmiddel.
F
K
eer de flacon met afdichtmiddel om en
bevestig deze aan de desbetreffende
uitsparing van de compressor. F
H
aal het dopje van het ventiel van de lekke
band en bewaar het op een schone plaats.
F
S
luit de slang van de flacon met
afdichtmiddel aan op het ventiel van de
lekke band en zet hem stevig vast.

197
DS3_nl_Chap08_info-pratiques_ed01-2015

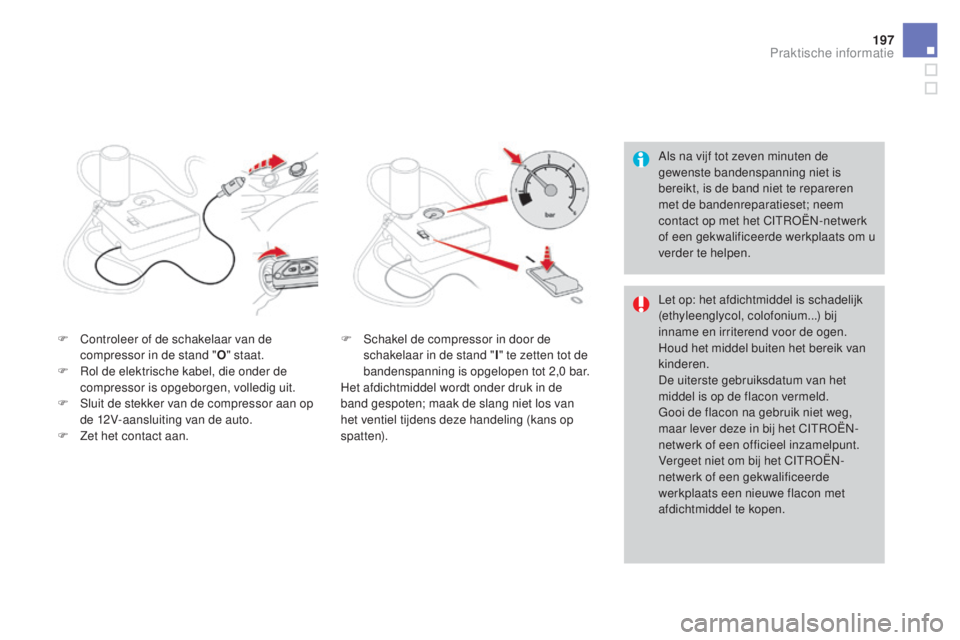

Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren
met de bandenreparatieset; neem
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats om u
verder te helpen.
F

C

ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F

R

ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F

S

luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

Z

et het contact aan. F

S

chakel de compressor in door de
schakelaar in de stand " I" te zetten tot de
bandenspanning is opgelopen tot 2,0


bar.
Het afdichtmiddel wordt onder druk in de
band gespoten; maak de slang niet los van
het ventiel tijdens deze handeling (kans op
spatten). Let op: het afdichtmiddel is schadelijk
(ethyleenglycol, colofonium...) bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
De uiterste gebruiksdatum van het
middel is op de flacon vermeld.
Gooi de flacon na gebruik niet weg,
maar lever deze in bij het CITROËN-
netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats een nieuwe flacon met
afdichtmiddel te kopen.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015
F Zet de schakelaar in de stand "O".
F V erwijder de set.
F

M
aak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20
en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.
F

Z
et de auto stil en controleer de reparatie
en de bandenspanning met de set.
Controle / aanpassen bandenspanning
U kunt de compressor, zonder inspuiting
van het afdichtmiddel, ook gebruiken om de
bandenspanning te controleren of de banden
op spanning te brengen.
F

V
er wijder het dopje van het ventiel van de
band en bewaar het op een schone plaats.
F

R
ol de slang uit die onder de compressor is
opgeborgen.
F

S
luit de slang aan op het ventiel en zet
hem stevig vast. F
C ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F

R
ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F

S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

Z
et het contact aan.
