17Technische gegevens
Benzinemotoren
PureTech 82
VTi 120
PureTech 110 S&S
THP 165 S&S
THP 150 S&S *
Versnellingsbakken
Handgeschakeld
(5 versnellingen)
Automatisch
(4 versnellingen)
Handgeschakeld
(5 versnellingen)
EAT6 (Automaat
6 versnellingen)
Handgeschakeld
(6 versnellingen)
Type Variant Uitvoering:
SB...
HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S *
- Ledig gewicht
1035
113 3
109 0
115 0
11 6 5
- Gewicht rijklaar
111 0
120 8
11 6 5
12 25
124 0
- Maximum technisch toegestane massa
totaal
153 6
1610
159 8
1635
1630
- Max. toegestaan treingewicht
helling max. 12%
2336
2510
2498
2535
2530
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 12%
800
900
900
900
900
- Aanhanger geremd ** (met verminderde belading
auto, binnen max. toegestaan treingewicht)
11 0 0
115 0
11 0 0
115 0
115 0
- Aanhanger ongeremd
520
570
520
570
570
- Aanbevolen kogeldruk
46
46
46
46
46
*
België.
**
Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd.
Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
Gewichten en aanhangergewichten (in kg) (benzine)
Page 392 of 458
18Technische gegevens
Dieselmotoren
e-HDi 90
BlueHDi 100
BlueHDi 120
BlueHDi 115 **
Versnellingsbakken
Handgeschakeld
(5 versnellingen)
Elektronisch gestuurd
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)
Type Variant Uitvoering:
SB...
9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **
Cilinderinhoud (cm
3
)
15 6 0
15 6 0
15 6 0
Boring x slag (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max.vermogen: ECE-norm (kW) *
68
73
88
85 **
Toerental bij max.vermogen (t /min)
4000
3750
3500
Max.koppel: ECE-norm (Nm)
230
254
300
Toerental bij max.koppel (t /min)
175 0
175 0
175 0
Brandstof
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Roetfilter (FAP)
Ja
Ja
Ja
Inhoud carter (in liter) van de motor
(met ver vangen filter)
3,75
3,75
3,75
*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de Europese
regelgeving (richtlijn1999/99/CE).
**
België.
Dieselmotoren
.../S: uitvoering met Stop & Start.
Page 393 of 458
19Technische gegevens
Dieselmotoren
e-HDi 90
BlueHDi 100
BlueHDi 120
BlueHDi 115 **
Versnellingsbakken
Handgeschakeld
(5 versnellingen)
Elektronisch gestuurd
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)
Type Variant Uitvoering
:
SB...
9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **
- Ledig gewicht
1085
109 0
114 8
120 0
- Gewicht rijklaar
11 6 0
11 6 5
12 23
1275
- Maximaal technisch toegestane massa totaal
1625
1639
1652
1665
- Maximaal toegestaan treingewicht
helling max. 12%
2525
2539
2552
2565
- Aanhanger geremd (binnen max. toegestaan treingewicht) helling max. 12%
900
900
900
900
- Aanhanger geremd * (met verminderde
belading auto, binnen max. toegestaan
treingewicht)
115 0
115 0
115 0
115 0
- Aanhanger ongeremd
570
570
570
570
- Aanbevolen kogeldruk
46
46
46
46
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
*
Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd.
Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
**
België.
Gewichten en aanhangergewichten (in kg) (diesel)
Page 394 of 458
20Technische gegevens

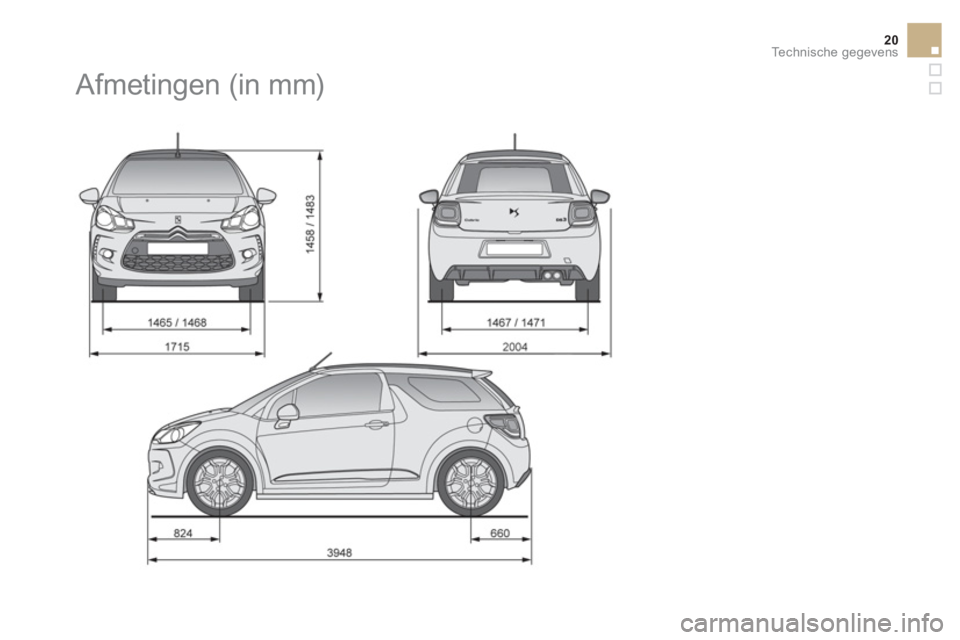

Afmetingen (in mm)
Page 395 of 458
4Dconcept
Diadeis
Interak
12-14
Gedrukt in de
EU
Néerlandais
Page 396 of 458
15DS3C.070
Néerlandais
Page 397 of 458
1Rijden
Bij de automatische transmissie met zes
versnellingen kunt u kiezen uit automatisch
schakelen en handmatig schakelen.
De transmissie heeft dus twee
gebruiksmogelijkheden:
- automatisch schakelen:
het schakelen
wordt elektronisch aangestuurd door de
transmissie,
- handmatig schakelen:
deze stand maakt
het zelf schakelen met de selectiehendel
mogelijk.
Automatische transmissie (EAT6)
P.
Parkeerstand.
- Stilzetten van de auto, met of zonder
aangetrokken handrem.
- Starten van de motor.
R.
Achteruitversnelling.
- Achteruitrijden, stilstaande auto, stationair
toerental.
N.
Neutraalstand.
- Stilzetten van de auto, met aangetrokken
handrem.
- Starten van de motor.
D.
Automatische werking.
M + / - . Zelf schakelen tussen de zes
versnellingen.
)
Beweeg de selectiehendel kor t naar achteren
om één versnelling op te schakelen.
of
)
Beweeg de selectiehendel kort naar voren
om één versnelling terug te schakelen.
Standen van de
selectiehendel
Wanneer u met de selectiehendel een stand
inschakelt, verschijnt het desbetreffende
pictogram op het instrumentenpaneel.
P.
Parking (parkeerstand)
R.
Reverse (achteruitversnelling)
N.
Neutral (neutraalstand)
D.
Drive (automatisch schakelen)
1 2 3 4 5 6 . Ingeschakelde versnelling bij
handmatig schakelen
-.
Ongeldige waarde bij handmatig schakelen
Weergave op het
instrumentenpaneel
Intrappen van het rempedaal
)
Als dit pictogram op het
instrumentenpaneel verschijnt,
trap dan het rempedaal in (bijv.:
starten van de motor).
Page 398 of 458
2Rijden
Wegrijden
Als tijdens het rijden per ongeluk de
stand N
wordt geselecteerd, laat het
motortoerental dan zakken tot stationair
toerental, zet de selectiehendel in de
stand D
en trap het gaspedaal weer in.
Laat bij temperaturen onder -23°C
de motor gedurende vier minuten
stationair draaien. Dit is belangrijk voor
de goede werking en de levensduur
van de motor en transmissie.
Als de motor stationair draait, het
rempedaal is losgelaten en de stand R
,
D
of M
is geselecteerd, zet de auto zich
zelfs al in beweging als het gaspedaal
niet is ingetrapt.
Laat bij draaiende motor daarom geen
kinderen alleen in de auto achter.
Trek de handrem aan en
selecteer de stand P
indien er
onderhoudswerkzaamheden moeten
worden uitgevoerd bij draaiende motor.
)
Trek de handrem aan.
)
Selecteer de stand P
of N
.
)
Start de motor.
Als niet aan deze voor waarden wordt voldaan,
klinkt een geluidssignaal in combinatie met een
waarschuwingsmelding.
)
Trap bij draaiende motor het rempedaal in.
)
Zet de handrem vrij.
)
Selecteer de stand R
, D
of M
.
)
Laat het rempedaal geleidelijk los.
De auto begint te rijden.
Page 399 of 458
3Rijden
Achteruitversnelling
Als bij aangezet contact de achteruitversnelling
R
wordt ingeschakeld, wordt automatisch de
parkeerhulp achter geactiveerd.
Zie voor meer informatie de rubriek
"Parkeerhulp achter".
Kruipfunctie
(rijden zonder gas te geven)
Dankzij deze functionaliteit kan soepeler
worden gereden met lage snelheid
(parkeermanoeuvres, file rijden enz.).
Als de motor stationair draait, de handrem is
vrijgezet en de stand D
, M
of R
is geselecteerd,
komt de auto in beweging
zodra u het
rempedaal loslaat (zonder dat u gas hoeft te
geven).
Uit veiligheidsover wegingen wordt deze
functie alleen geactiveerd als u tijdens het
inschakelen van een versnelling vooruit of van
de achteruitversnelling het rempedaal ingetrapt
houdt.
De functie wordt gedeactiveerd als het
bestuurdersportier wordt geopend.
Als u het portier sluit en ver volgens op het
rem- of gaspedaal trapt, wordt de functie weer
geactiveerd.
Automatisch
schakelprogramma
Zet de selectiehendel nooit in de stand N
als de auto rijdt.
Zet de selectiehendel nooit in de stand P
of R
als de auto niet volledig stilstaat.
)
Selecteer de stand D
om automatisch
te laten schakelen tussen de zes
versnellingen.
De transmissie werkt dan in de auto-adaptieve
stand, zonder dat u zelf hoeft te schakelen. De
transmissie kiest voortdurend de meest geschikte
versnelling, afhankelijk van de rijstijl, het profiel
van de weg en de belading van de auto.
Voor een maximale acceleratie zonder de
stand van de selectiehendel te wijzigen,
moet het gaspedaal volledig worden
ingetrapt (kickdown). De transmissie
schakelt automatisch terug of handhaaft de
ingeschakelde versnelling totdat de motor het
maximumtoerental bereikt.
Bij het remmen schakelt de transmissie automatisch
terug om sterker op de motor af te remmen.
Om de veiligheid te verbeteren schakelt de
transmissie niet naar een hogere versnelling
als u het gaspedaal plotseling loslaat.
Page 400 of 458
4Rijden
Als de selectiehendel niet in de stand P
staat, verschijnt bij het openen van het
bestuurdersportier of na ongeveer 45
seconden een waarschuwingsmelding
op het display.
)
Zet de selectiehendel in de stand
P
; de melding verdwijnt.
Rijd stapvoets wanneer u op een
ondergelopen weg rijdt of een beek
doorkruist.
Handmatig schakelen
)
Selecteer de stand M
om sequentieel
te
schakelen tussen de zes versnellingen.
)
Beweeg de selectiehendel naar het symbool +
om één versnelling op te schakelen.
)
Beweeg de selectiehendel naar het symbool -
om één versnelling terug te schakelen.
Het schakelen naar een andere versnelling
kan alleen als de snelheid van de auto en
het toerental van de motor dit toestaan,
anders wordt er tijdelijk overgegaan op de
automatische bediening. Dit symbool verschijnt als een
versnelling niet goed is ingeschakeld
(de selectiehendel bevindt zich
tussen twee standen in).
D
en verschijnen achtereenvolgens
de ingeschakelde versnellingen.
Parkeren van de auto
Voordat u de motor afzet, kunt u de
selectiehendel in de stand P
of N
bewegen om
de neutraalstand te selecteren.
Trek in beide gevallen de handrem aan om de
auto stil te zetten.
Onjuiste waarde bij handmatige
bediening
Als het motortoerental te laag of te hoog is,
knippert de geselecteerde versnelling enkele
seconden en vervolgens wordt de werkelijk
ingeschakelde versnelling weergegeven.
Er kan elk moment van de stand D
(rijden in de
automatische stand) naar de stand M
(rijden in
de handbediende stand) worden geschakeld.
Als de auto stopt of langzaam rijdt,
wordt automatisch de eerste versnelling
ingeschakeld. Als bij aangezet contact dit
verklikkerlampje gaat branden in
Storing
combinatie met een geluidssignaal en een
waarschuwingsmelding op het display, duidt dit
op een storing in de transmissie.
In dit geval werkt de transmissie met een
noodprogramma en blijft de 3e versnelling
ingeschakeld. U kunt dan een hevige schok voelen
bij het selecteren van R
vanuit de stand P
, of R
vanuit
de stand N
. Dit beschadigt de transmissie niet.
Rijd niet harder dan 100 km/h (afhankelijk van
de geldende snelheidslimiet).
Raadpleeg zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats.
De automatische transmissie kan
beschadigd raken:
- als u gelijktijdig het gas- en het
rempedaal intrapt,
- als u, wanneer de accu geen stroom
levert, de selectiehendel geforceerd in
de stand P
of een andere stand zet.
Als u langere tijd stilstaat met draaiende
motor (files...), kunt u, om brandstof te
besparen, de selectiehendel in de stand
N
zetten en de handrem aantrekken.
