CITROEN DS3 CABRIO 2016 Navodila Za Uporabo (in Slovenian)
Manufacturer: CITROEN, Model Year: 2016, Model line: DS3 CABRIO, Model: CITROEN DS3 CABRIO 2016Pages: 458, PDF Size: 21.08 MB
Page 381 of 458

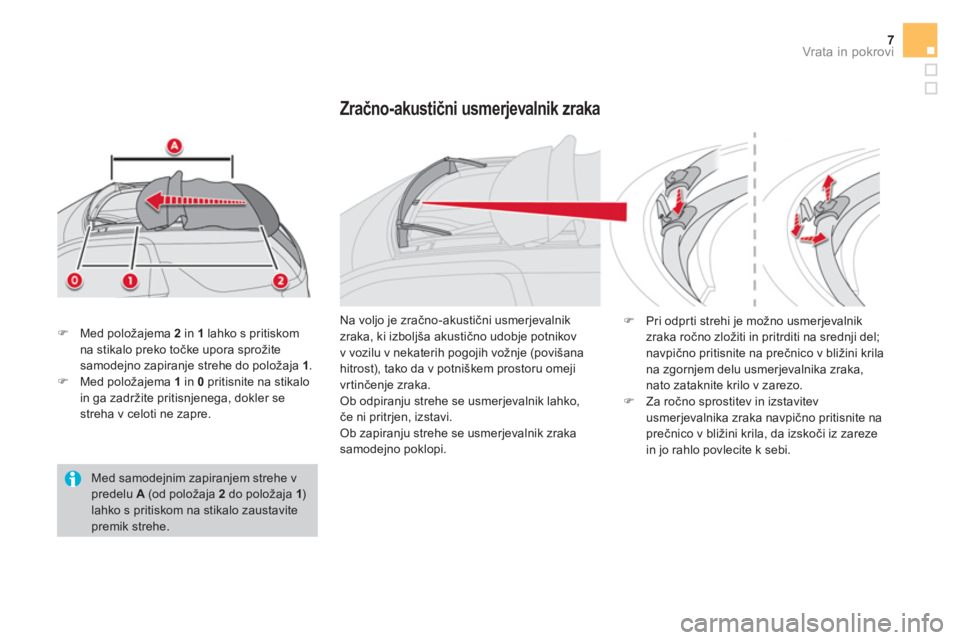

7Vrata in pokrovi
Med samodejnim zapiranjem strehe v
predelu A
(od položaja 2
do položaja 1
)
lahko s pritiskom na stikalo zaustavite
premik strehe.
)
Med položajema 2
in 1
lahko s pritiskom
na stikalo preko točke upora sprožite
samodejno zapiranje strehe do položaja 1
.
)
Med položajema 1
in 0
pritisnite na stikalo
in ga zadržite pritisnjenega, dokler se
streha v celoti ne zapre.
Zračno-akustični usmerjevalnik zraka
Na voljo je zračno-akustični usmerjevalnik
zraka, ki izboljša akustično udobje potnikov
v vozilu v nekaterih pogojih vožnje (povišana
hitrost), tako da v potniškem prostoru omeji
vrtinčenje zraka.
Ob odpiranju strehe se usmerjevalnik lahko,
če ni pritrjen, izstavi.
Ob zapiranju strehe se usmerjevalnik zraka
samodejno poklopi.
)
Pri odprti strehi je možno usmerjevalnik
zraka ročno zložiti in pritrditi na srednji del;
navpično pritisnite na prečnico v bližini krila
na zgornjem delu usmerjevalnika zraka,
nato zataknite krilo v zarezo.
)
Za ročno sprostitev in izstavitev
usmerjevalnika zraka navpično pritisnite na
prečnico v bližini krila, da izskoči iz zareze
in jo rahlo povlecite k sebi.
Page 382 of 458
8Vrata in pokrovi

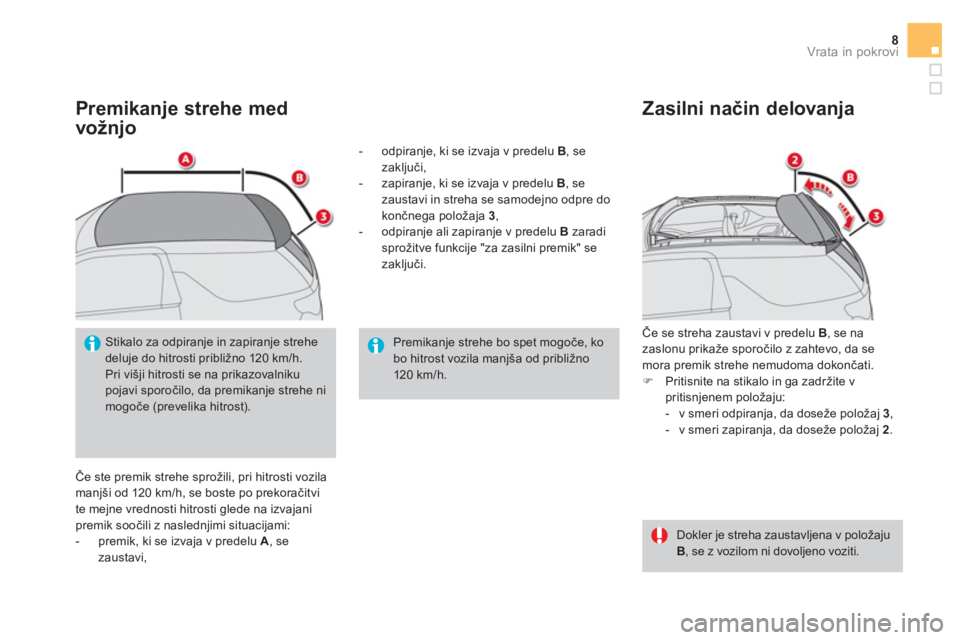

Premikanje strehe med
vožnjo
Če ste premik strehe sprožili, pri hitrosti vozila
manjši od 120 km/h, se boste po prekoračitvi
te mejne vrednosti hitrosti glede na izvajani
premik soočili z naslednjimi situacijami:
- premik, ki se izvaja v predelu A
, se
zaustavi,
Stikalo za odpiranje in zapiranje strehe
deluje do hitrosti približno 120 km/h.
Pri višji hitrosti se na prikazovalniku
pojavi sporočilo, da premikanje strehe ni
mogoče (prevelika hitrost).
- odpiranje, ki se izvaja v predelu B
, se
zaključi,
- zapiranje, ki se izvaja v predelu B
, se
zaustavi in streha se samodejno odpre do
končnega položaja 3
,
- odpiranje ali zapiranje v predelu B
zaradi
sprožitve funkcije "za zasilni premik" se
zaključi.
Premikanje strehe bo spet mogoče, ko
bo hitrost vozila manjša od približno
120 km/h.
Če se streha zaustavi v predelu B
, se na
zaslonu prikaže sporočilo z zahtevo, da se
mora premik strehe nemudoma dokončati.
)
Pritisnite na stikalo in ga zadržite v
pritisnjenem položaju:
- v smeri odpiranja, da doseže položaj 3
,
- v smeri zapiranja, da doseže položaj 2
.
Zasilni način delovanja
Dokler je streha zaustavljena v položaju
B
, se z vozilom ni dovoljeno voziti.
Page 383 of 458
9Vrata in pokrovi
Previdnostni ukrepi pri uporabi
Na odprto oziroma zaprto streho nikoli ne odlagajte nobenih predmetov.
V primeru, da bo vozilo dlje časa parkirano na prostem, vam svetujemo streho prekriti s
cerado.
Da se streha ne bi poškodovala, je v primeru sneženja ali poledice ne smete odpirati.
Za odstranitev ledu ali snega s strehe nikoli ne uporabljajte ostrih predmetov.
Za odstranitev ledu z zadnjega stekla nikoli ne uporabljajte strgala oziroma sredstva v razpršilcu.
Ko je streha v povsem odprtem položaju, ne smete vklopiti ogrevanja zadnjega stekla
(nevarnost pregretja).
V izogib nastanka vidnih gub na platnu vam priporočamo, da strehe ne puščate dolgo časa
v odprtem položaju.
Pri odprti strehi vam odsvetujemo vklopiti delovanje sistema klimatske naprave.
Pri odprti strehi se ne smete nikoli usesti na prečni nosilec strehe ali nanj odlagati
predmete.
Ko pustite vozilo nekje parkirano, vam svetujemo streho zapreti.
Tu d i če je streha zaprta, ne puščajte v notranjosti vozila nobenih vrednih predmetov.
Pred izstopom iz vozila izvlecite kontaktni ključ, da ne pride do neželenih premikov strehe.
Če je vaše vozilo opremljeno s sistemom za glasovno prepoznavanje, je lahko njegovo
delovanje med vožnjo z odprto streho moteno.
Zaščita elektromotorjev sistema za odpiranje in zapiranje strehe: V primeru ponavljajočega
odpiranja in zapiranja strehe lahko pregretje elektromotorjev onemogoči odpiranje ali
zapiranje strehe. Počakajte, da se elektromotorji ohladijo in deset minut ne sprožite
nobenega premika.

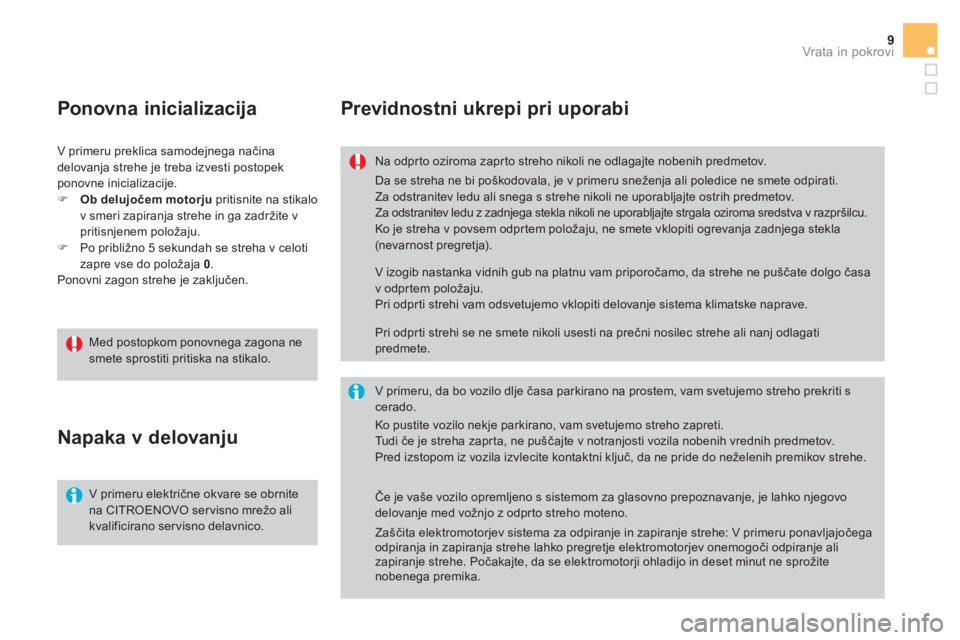

Ponovna inicializacija
Med postopkom ponovnega zagona ne
smete sprostiti pritiska na stikalo.
Napaka v delovanju
V primeru električne okvare se obrnite
na CITROENOVO ser visno mrežo ali
kvalificirano servisno delavnico.
V primeru preklica samodejnega načina
delovanja strehe je treba izvesti postopek
ponovne inicializacije.
)
Ob delujočem motorju
pritisnite na stikalo
v smeri zapiranja strehe in ga zadržite v
pritisnjenem položaju.
)
Po približno 5 sekundah se streha v celoti
zapre vse do položaja 0
.
Ponovni zagon strehe je zaključen.
Page 384 of 458
10Vrata in pokrovi

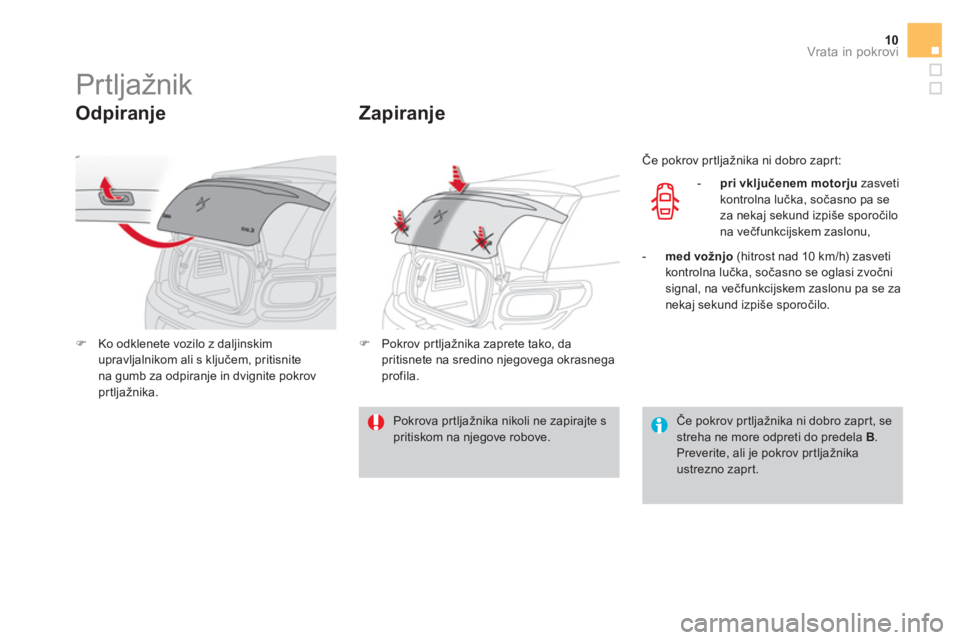

Prtljažnik
Odpiranje
)
Ko odklenete vozilo z daljinskim
upravljalnikom ali s ključem, pritisnite
na gumb za odpiranje in dvignite pokrov
prtljažnika.
Zapiranje
)
Pokrov prtljažnika zaprete tako, da
pritisnete na sredino njegovega okrasnega
profila.
Če pokrov prtljažnika ni dobro zaprt:
- pri vključenem motorju
zasveti
kontrolna lučka, sočasno pa se
za nekaj sekund izpiše sporočilo
na večfunkcijskem zaslonu,
- med vožnjo
(hitrost nad 10 km/h) zasveti
kontrolna lučka, sočasno se oglasi zvočni
signal, na večfunkcijskem zaslonu pa se za
nekaj sekund izpiše sporočilo.
Pokrova prtljažnika nikoli ne zapirajte s
pritiskom na njegove robove.
Če pokrov prtljažnika ni dobro zaprt, se
streha ne more odpreti do predela B
.
Preverite, ali je pokrov prtljažnika
ustrezno zaprt.
Page 385 of 458
11Vrata in pokrovi
Če se streha v predelu B
nahaja v fazi odpiranja, lahko s pritiskom na stikalo za odpiranje
pokrova prtljažnika sprožite zapiranje strehe. Pokrov prtljažnika se bo odprl, ko bo streha v
položaju 2
. Takrat lahko pokrov prtljažnika dvignete.

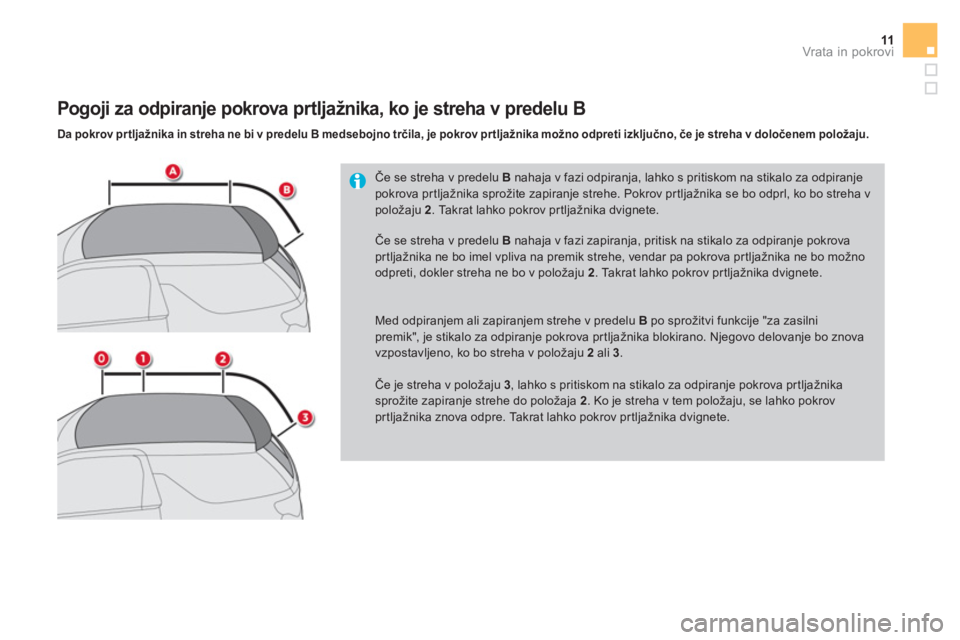

Pogoji za odpiranje pokrova prtljažnika, ko je streha v predelu B
Da pokrov pr tljažnika in streha ne bi v predelu B medsebojno trčila, je pokrov pr tljažnika možno odpreti izključno, če je streha v določenem položaju.
Če se streha v predelu B
nahaja v fazi zapiranja, pritisk na stikalo za odpiranje pokrova
prtljažnika ne bo imel vpliva na premik strehe, vendar pa pokrova prtljažnika ne bo možno
odpreti, dokler streha ne bo v položaju 2
. Takrat lahko pokrov prtljažnika dvignete.
Med odpiranjem ali zapiranjem strehe v predelu B
po sprožitvi funkcije "za zasilni
premik", je stikalo za odpiranje pokrova prtljažnika blokirano. Njegovo delovanje bo znova
vzpostavljeno, ko bo streha v položaju 2
ali 3
.
Če je streha v položaju 3
, lahko s pritiskom na stikalo za odpiranje pokrova prtljažnika
sprožite zapiranje strehe do položaja 2
. Ko je streha v tem položaju, se lahko pokrov
prtljažnika znova odpre. Takrat lahko pokrov prtljažnika dvignete.
Page 386 of 458
12Vrata in pokrovi
Pomožni sistem omogoča mehansko
odklepanje prtljažnika v primeru motenj na
akumulatorju ali centralnem zaklepanju.
Odklepanje
Zasilno odklepanje prtljažnika
)
V odprtino A
obeh ključavnic na bočni
strani vstavite majhen izvijač in odklenite
prtljažnik.
)
Preklopite sedežno klop, da lahko z
notranje strani prtljažnika dostopite do
obeh ključavnic.
Pred odpiranjem prtljažnika preverite,
da streha ni v predelu B
.
Več od delovanju zunanje zaščite
vašega vozila si preberite v navodilih za
uporabo DS 3.
Alarmna naprava zagotavlja samo
zunanjo zaščito
vašega vozila.
Alarmna
naprava
Sistem služi za zaščito vašega vozila in
odvračanje od vloma.
Page 387 of 458
13Udobje
Zadnje police ni možno odstraniti
.
Zadnja polica
Pred odpiranjem strehe preverite, da na
polici niste pustili nobenega predmeta.
Ko je streha povsem odprta, je zadnje
steklo spravljeno nad zadnjo polico. Na
zadnje steklo ne smete ničesar odložiti.
Page 388 of 458
14Praktične informacije

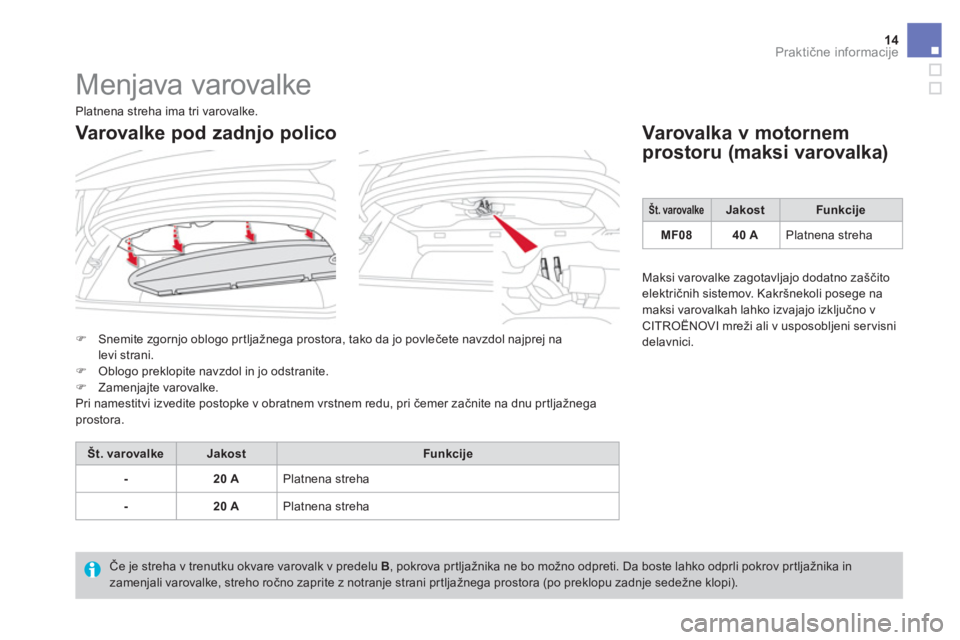

Menjava varovalke
)
Snemite zgornjo oblogo prtljažnega prostora, tako da jo povlečete navzdol najprej na
levi strani.
)
Oblogo preklopite navzdol in jo odstranite.
)
Zamenjajte varovalke.
Pri namestitvi izvedite postopke v obratnem vrstnem redu, pri čemer začnite na dnu prtljažnega
prostora.
Varovalka v motornem
prostoru (maksi varovalka)
Št. varovalke
Jakost
Funkcije
-
20 A
Platnena streha
-
20 A
Platnena streha
Če je streha v trenutku okvare varovalk v predelu B
, pokrova prtljažnika ne bo možno odpreti. Da boste lahko odprli pokrov prtljažnika in
zamenjali varovalke, streho ročno zaprite z notranje strani prtljažnega prostora (po preklopu zadnje sedežne klopi).
Platnena streha ima tri varovalke.
Varovalke pod zadnjo polico
Št. varovalke
Jakost
Funkcije
MF08
40 A
Platnena streha
Maksi varovalke zagotavljajo dodatno zaščito
električnih sistemov. Kakršnekoli posege na
maksi varovalkah lahko izvajajo izključno v
CITROËNOVI mreži ali v usposobljeni ser visni
delavnici.
Page 389 of 458
15Praktične informacije

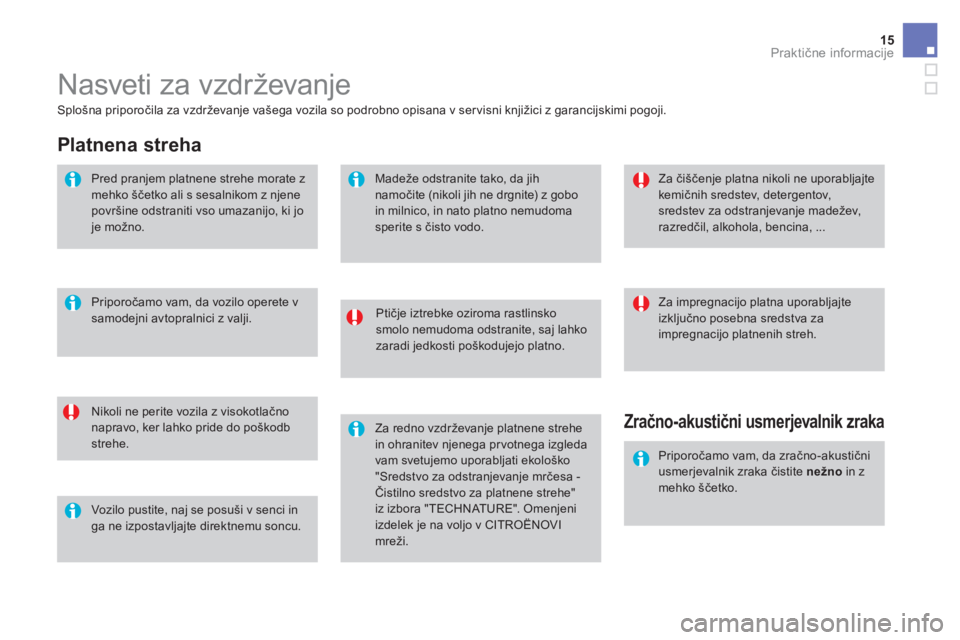

Nasveti za vzdrževanje
Ptičje iztrebke oziroma rastlinsko
smolo nemudoma odstranite, saj lahko
zaradi jedkosti poškodujejo platno.
Nikoli ne perite vozila z visokotlačno
napravo, ker lahko pride do poškodb
strehe.
Za čiščenje platna nikoli ne uporabljajte
kemičnih sredstev, detergentov,
sredstev za odstranjevanje madežev,
razredčil, alkohola, bencina, ...
Splošna priporočila za vzdrževanje vašega vozila so podrobno opisana v ser visni knjižici z garancijskimi pogoji.
Vozilo pustite, naj se posuši v senci in
ga ne izpostavljajte direktnemu soncu.
Priporočamo vam, da vozilo operete v
samodejni avtopralnici z valji.
Madeže odstranite tako, da jih
namočite (nikoli jih ne drgnite) z gobo
in milnico, in nato platno nemudoma
sperite s čisto vodo.
Za impregnacijo platna uporabljajte
izključno posebna sredstva za
impregnacijo platnenih streh.
Platnena streha
Pred pranjem platnene strehe morate z
mehko ščetko ali s sesalnikom z njene
površine odstraniti vso umazanijo, ki jo
je možno.
Za redno vzdrževanje platnene strehe
in ohranitev njenega pr votnega izgleda
vam svetujemo uporabljati ekološko
"Sredstvo za odstranjevanje mrčesa -
Čistilno sredstvo za platnene strehe"
iz izbora "TECHNATURE". Omenjeni
izdelek je na voljo v CITROËNOVI
mreži.
Zračno-akustični usmerjevalnik zraka
Priporočamo vam, da zračno-akustični
usmerjevalnik zraka čistite nežno
in z
mehko ščetko.
Page 390 of 458

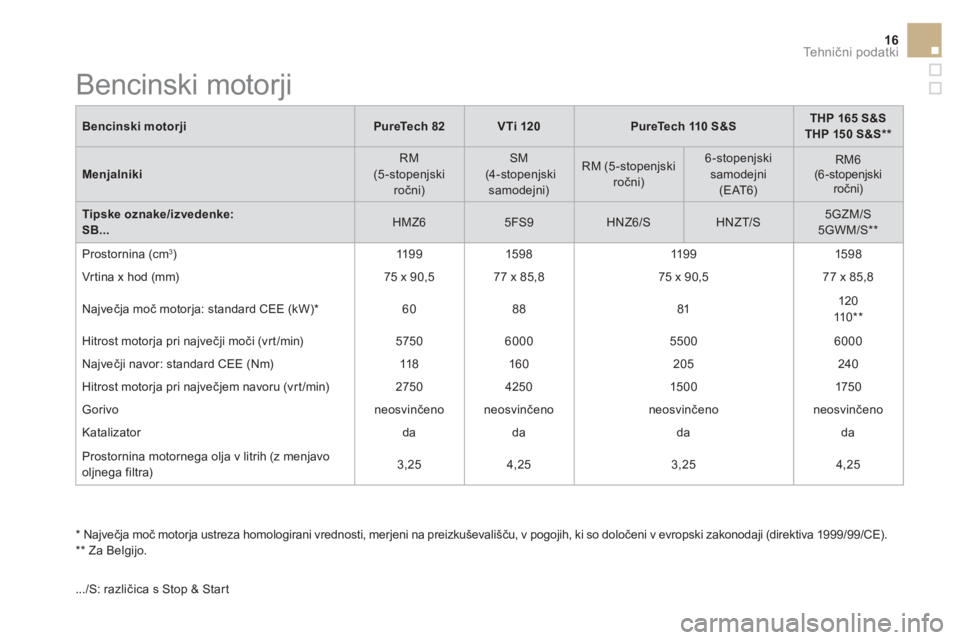

16Te h n ični podatki
Bencinski motorji
PureTech 82
VTi 120
PureTech 110 S&S
THP 165 S&S
THP 150 S&S **
Menjalniki
RM
(5-stopenjski
ročni)
SM
(4-stopenjski
samodejni)
RM (5-stopenjski
ročni)
6-stopenjski
samodejni
(EAT6)
RM6
(6-stopenjski
ročni)
Tipske oznake/izvedenke:
SB...
HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S **
Prostornina (cm
3)
11 9 9
159 8
11 9 9
159 8
Vrtina x hod (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Največja moč motorja: standard CEE (kW) *
60
88
81
120
11 0 **
Hitrost motorja pri največji moči (vrt /min)
5750
6000
5500
6000
Največji navor: standard CEE (Nm)
11 8
160
205
240
Hitrost motorja pri največjem navoru (vrt /min)
2750
4250
150 0
175 0
Gorivo
neosvinčeno
neosvinčeno
neosvinčeno
neosvinčeno
Katalizator
da
da
da
da
Prostornina motornega olja v litrih (z menjavo
oljnega filtra)
3,25
4,25
3,25
4,25
*
Največja moč motorja ustreza homologirani vrednosti, merjeni na preizkuševališču, v pogojih, ki so določeni v evropski zakonodaji (direktiva 1999/99/CE).
**
Za Belgijo
.
Bencinski motorji
.../S: različica s Stop & Start
