CITROEN DS3 CABRIO 2017 Instructieboekjes (in Dutch)

INSTRUCTIEBOEKJE - BIJLAGE
De volgende commerciële benamingen zijn gewijzigd ten opzichte van de\

gedrukte uitvoering van dit boekje:
- "DS 3 GT RACING" wordt "DS 3 PERFORMANCE".
- De motor "Racing 208" wordt "Performance".

Welkom

In dit document worden de
bijzonderheden voor wat betreft het
in- en exterieur en het gebruik van uw
DS 3 CABRIO behandeld.
Raadpleeg het instructieboekje voor alle
overige beschrijvingen en kenmerken en
het garantie- en onderhoudsboekje voor
het onderhoudsschema van uw auto.

Inhoudsopgave


TOEGANG TOT
DE AUTO

2
Cabriodak

10
Kofferdeksel

12
Alarmsysteem


PR AKTISCHE
INFORMATIE

13
Hoedenplank


TECHNISCHE
GEGEVENS

14
Zekeringen ver vangen

15
Onderhoudstips

16
Benzinemotoren

19
Gewichten (benzine)

22
Dieselmotoren

23
Gewichten (diesel)

24
Afmetingen

Symbolen

veiligheidswaarschuwing

aanvullende informatie


COMFORT


auto met linkse besturing.

auto met rechtse besturing.
002
003008
010

Toegang tot de auto2

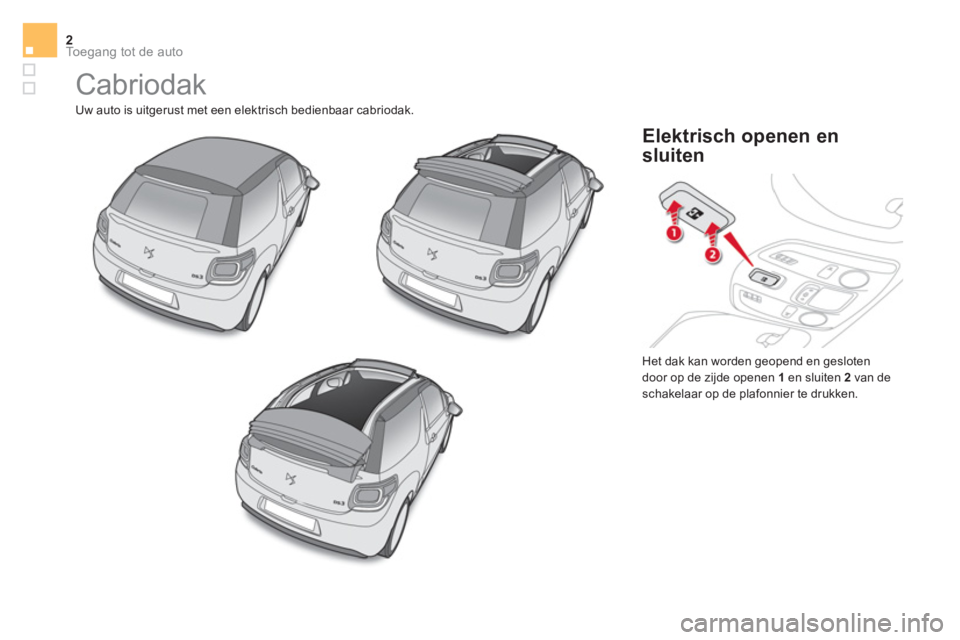

Cabriodak

Uw auto is uitgerust met een elektrisch bedienbaar cabriodak.
Het dak kan worden geopend en gesloten
door op de zijde openen 1
en sluiten 2
van de
schakelaar op de plafonnier te drukken.

Elektrisch openen en
sluiten

3Toegang tot de auto

Om te voorkomen dat de accu ontladen
raakt, is het raadzaam het dak te
bedienen bij draaiende motor
.
Het bedienen van het dak is mogelijk:


- bij draaiende motor of

- bij aangezet contact.


Als tijdens het openen of sluiten
van het dak bij aangezet contact de
motor wordt gestart, kan afhankelijk
van de laadtoestand van de accu de
beweging van het dak stoppen. Druk de
schakelaar na het starten van de motor
nogmaals in om de beweging van het
dak te hervatten.



Zones waarin het dak beweegt

Het dak beweegt in twee zones:

Zone A
: zone waarin het dak horizontaal
beweegt, handbediend of automatisch.

Zone B
: zone waarin het dak verticaal
beweegt, uitsluitend automatisch.

Verzeker u er voordat u het dak bedient van dat niemand in of buiten de auto ver wondingen
zou kunnen oplopen bij de beweging van het dak of de achterruit, en dat er geen
voor werpen zijn die de beweging hinderen.



Posities van het dak


Positie 0
: Dak volledig gesloten.

Positie 1
: Positie waarin het dak stopt bij het
automatisch sluiten.

Positie 2
: Dak horizontaal geopend.

Positie 3
: Dak volledig geopend.

Toegang tot de auto4

Openen


Handmatig
Automatisch


Als het dak zich tijdens het automatisch openen
in de zone A
bevindt, kan het dak worden
stilgezet door de schakelaar in te drukken.


Het openen van het dak in de zone B
is alleen automatisch
mogelijk.



)
Dak in de zone A
: druk de schakelaar door
het zware punt heen om het dak te laten
opengaan.

)
Dak in zone A
: houd de schakelaar tot aan
het zware punt ingedrukt om het dak te
openen.
)
Het dak stopt zodra u de schakelaar
loslaat.

5Toegang tot de auto

Als het dak volledig wordt geopend,
komt de achterruit op de hoedenplank
te liggen. Controleer of zich geen
voor werpen op de hoedenplank
bevinden die de achterruit of het dak
zouden kunnen beschadigen.


Het automatisch openen van het dak in de
zone B
is niet mogelijk als het kofferdeksel
is geopend.
Controleer als de bediening van het dak niet
werkt of het kofferdeksel goed is gesloten.


Als het dak beweegt in de zone B
, is
het stilzetten van het dak niet mogelijk.
Als in dat geval op de schakelaar wordt
gedrukt, ongeacht aan welke zijde,
wordt de bewegingsrichting van het dak
omgekeerd.
Deze "antipaniekfunctie" zorgt
er voor dat in een noodsituatie de
bewegingsrichting van het dak snel kan
worden omgekeerd.

)
Laat de schakelaar los: het dak gaat open
tot het volledig horizontaal is geopend
(positie 2
).
)
Dak in de zone B
: druk op de schakelaar
om het dak volledig te openen (positie 3
).

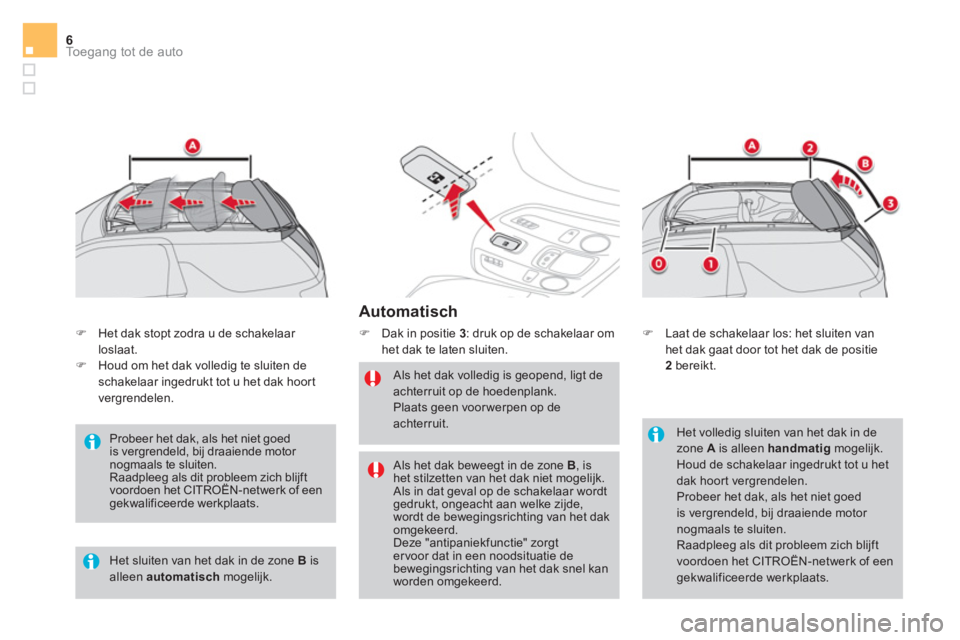

Sluiten


Handmatig



)
Dak in zone A
: houd de schakelaar tot aan
het zware punt ingedrukt om het dak te
sluiten.

Toegang tot de auto6

Automatisch



)
Dak in positie 3
: druk op de schakelaar om
het dak te laten sluiten.

Als het dak volledig is geopend, ligt de
achterruit op de hoedenplank.
Plaats geen voor werpen op de
achterruit.

Het sluiten van het dak in de zone B
is
alleen automatisch
mogelijk.


Het volledig sluiten van het dak in de
zone A
is alleen handmatig
mogelijk.
Houd de schakelaar ingedrukt tot u het
dak hoort vergrendelen.
Probeer het dak, als het niet goed
is vergrendeld, bij draaiende motor
nogmaals te sluiten.
Raadpleeg als dit probleem zich blijft
voordoen het CITROËN-netwerk of een
gekwalificeerde werkplaats.
)
Laat de schakelaar los: het sluiten van
het dak gaat door tot het dak de positie
2
bereikt.

Als het dak beweegt in de zone B
, is
het stilzetten van het dak niet mogelijk.
Als in dat geval op de schakelaar wordt
gedrukt, ongeacht aan welke zijde,
wordt de bewegingsrichting van het dak
omgekeerd.
Deze "antipaniekfunctie" zorgt
er voor dat in een noodsituatie de
bewegingsrichting van het dak snel kan
worden omgekeerd.

Probeer het dak, als het niet goed
is vergrendeld, bij draaiende motor
nogmaals te sluiten.
Raadpleeg als dit probleem zich blijft
voordoen het CITROËN-netwerk of een
gekwalificeerde werkplaats.
)
Het dak stopt zodra u de schakelaar
loslaat.

)
Houd om het dak volledig te sluiten de
schakelaar ingedrukt tot u het dak hoort
vergrendelen.

7Toegang tot de auto

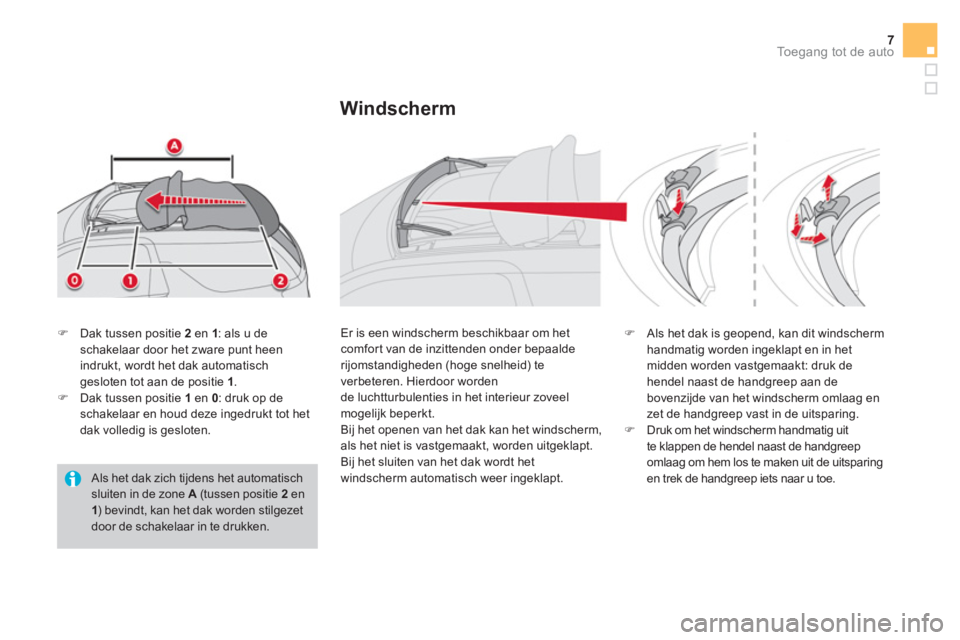

Als het dak zich tijdens het automatisch
sluiten in de zone A
(tussen positie 2
en
1
) bevindt, kan het dak worden stilgezet
door de schakelaar in te drukken.
)
Dak tussen positie 2
en 1
: als u de
schakelaar door het zware punt heen
indrukt, wordt het dak automatisch
gesloten tot aan de positie 1
.

)
Dak tussen positie 1
en 0
: druk op de
schakelaar en houd deze ingedrukt tot het
dak volledig is gesloten.



Windscherm

Er is een windscherm beschikbaar om het
comfort van de inzittenden onder bepaalde
rijomstandigheden (hoge snelheid) te
verbeteren. Hierdoor worden
de luchtturbulenties in het interieur zoveel
mogelijk beperkt.
Bij het openen van het dak kan het windscherm,
als het niet is vastgemaakt, worden uitgeklapt.
Bij het sluiten van het dak wordt het
windscherm automatisch weer ingeklapt.

)
Als het dak is geopend, kan dit windscherm
handmatig worden ingeklapt en in het
midden worden vastgemaakt: druk de
hendel naast de handgreep aan de
bovenzijde van het windscherm omlaag en
zet de handgreep vast in de uitsparing.

)
Druk om het windscherm handmatig uit
te klappen de hendel naast de handgreep
omlaag om hem los te maken uit de uitsparing
en trek de handgreep iets naar u toe.

Toegang tot de auto8

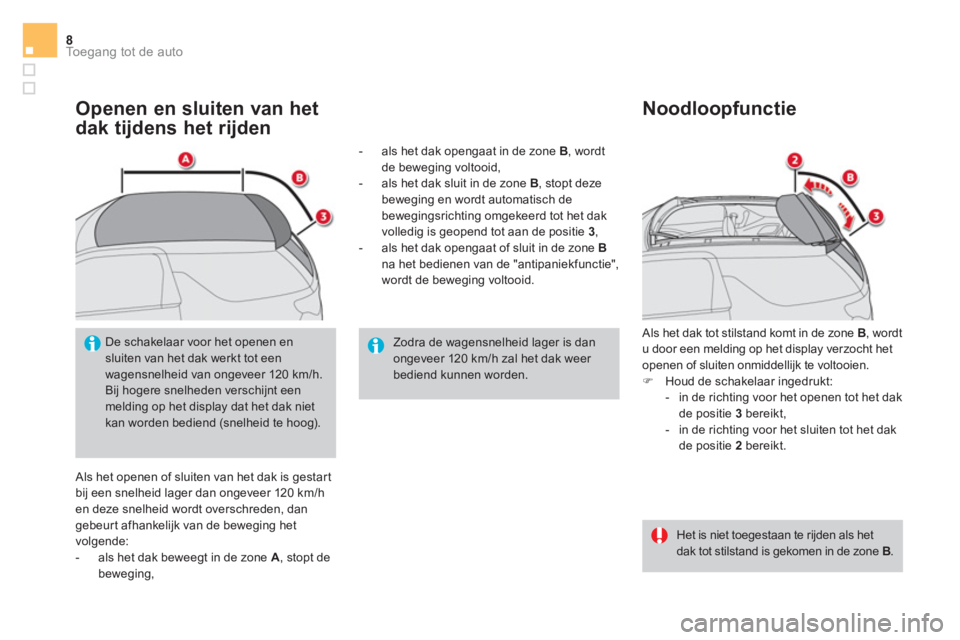

Openen en sluiten van het
dak tijdens het rijden
Als het openen of sluiten van het dak is gestart
bij een snelheid lager dan ongeveer 120 km/h
en deze snelheid wordt overschreden, dan
gebeurt afhankelijk van de beweging het
volgende:


- als het dak beweegt in de zone A
, stopt de
beweging,
De schakelaar voor het openen en
sluiten van het dak werkt tot een
wagensnelheid van ongeveer 120 km/h.
Bij hogere snelheden verschijnt een
melding op het display dat het dak niet
kan worden bediend (snelheid te hoog).
- als het dak opengaat in de zone B
, wordt
de beweging voltooid,

- als het dak sluit in de zone B
, stopt deze
beweging en wordt automatisch de
bewegingsrichting omgekeerd tot het dak
volledig is geopend tot aan de positie 3
,

- als het dak opengaat of sluit in de zone B

na het bedienen van de "antipaniekfunctie",
wordt de beweging voltooid.

Zodra de wagensnelheid lager is dan
ongeveer 120 km/h zal het dak weer
bediend kunnen worden.
Als het dak tot stilstand komt in de zone B
, wordt
u door een melding op het display verzocht het
openen of sluiten onmiddellijk te voltooien.


)
Houd de schakelaar ingedrukt:


- in de richting voor het openen tot het dak
de positie 3
bereikt,

- in de richting voor het sluiten tot het dak
de positie 2
bereikt.



Noodloopfunctie


Het is niet toegestaan te rijden als het
dak tot stilstand is gekomen in de zone B
.
