CITROEN DS3 CABRIO 2017 Instructieboekjes (in Dutch)
Manufacturer: CITROEN, Model Year: 2017, Model line: DS3 CABRIO, Model: CITROEN DS3 CABRIO 2017Pages: 444, PDF Size: 12.29 MB
Page 391 of 444

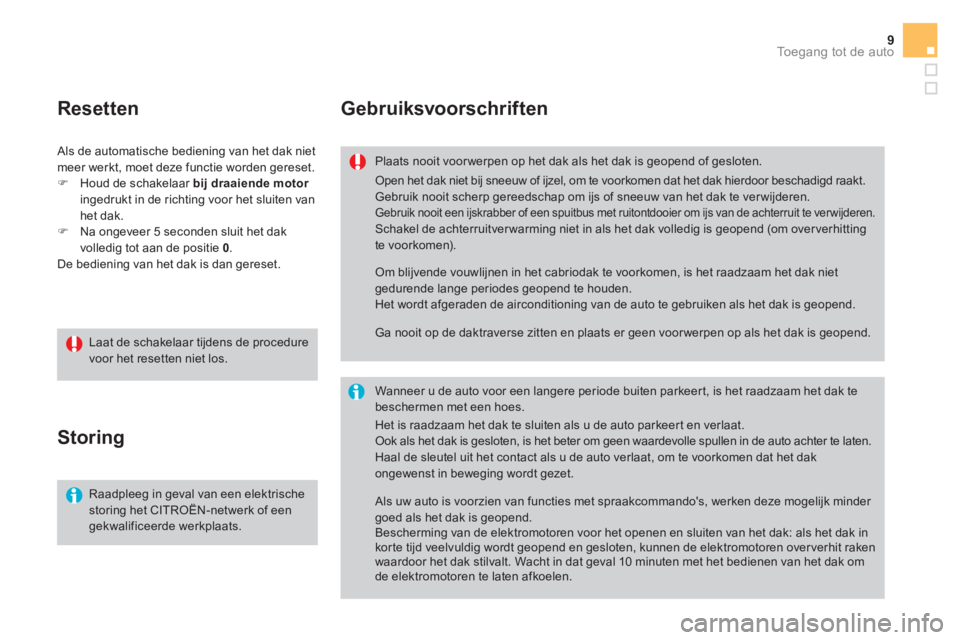

9Toegang tot de auto
Gebruiksvoorschriften
Plaats nooit voor werpen op het dak als het dak is geopend of gesloten.
Wanneer u de auto voor een langere periode buiten parkeert, is het raadzaam het dak te
beschermen met een hoes.
Open het dak niet bij sneeuw of ijzel, om te voorkomen dat het dak hierdoor beschadigd raakt.
Gebruik nooit scherp gereedschap om ijs of sneeuw van het dak te ver wijderen.
Gebruik nooit een ijskrabber of een spuitbus met ruitontdooier om ijs van de achterruit te ver wijderen.
Schakel de achterruitver warming niet in als het dak volledig is geopend (om over verhitting
te voorkomen).
Om blijvende vouwlijnen in het cabriodak te voorkomen, is het raadzaam het dak niet
gedurende lange periodes geopend te houden.
Het wordt afgeraden de airconditioning van de auto te gebruiken als het dak is geopend.
Ga nooit op de daktraverse zitten en plaats er geen voor werpen op als het dak is geopend.
Het is raadzaam het dak te sluiten als u de auto parkeert en verlaat.
Ook als het dak is gesloten, is het beter om geen waardevolle spullen in de auto achter te laten.
Haal de sleutel uit het contact als u de auto verlaat, om te voorkomen dat het dak
ongewenst in beweging wordt gezet.
Als uw auto is voorzien van functies met spraakcommando's, werken deze mogelijk minder
goed als het dak is geopend.
Bescherming van de elektromotoren voor het openen en sluiten van het dak: als het dak in
korte tijd veelvuldig wordt geopend en gesloten, kunnen de elektromotoren over verhit raken
waardoor het dak stilvalt. Wacht in dat geval 10 minuten met het bedienen van het dak om
de elektromotoren te laten afkoelen.
Resetten
Laat de schakelaar tijdens de procedure
voor het resetten niet los.
Storing
Raadpleeg in geval van een elektrische
storing het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Als de automatische bediening van het dak niet
meer werkt, moet deze functie worden gereset.
)
Houd de schakelaar bij draaiende motor
ingedrukt in de richting voor het sluiten van
het dak.
)
Na ongeveer 5 seconden sluit het dak
volledig tot aan de positie 0
.
De bediening van het dak is dan gereset.
Page 392 of 444
Toegang tot de auto10
Kof ferdeksel
Openen
)
Ontgrendel de auto met de
afstandsbediening of de sleutel, druk op de
knop voor het openen van het kofferdeksel
en beweeg het omhoog.
Sluiten
)
Beweeg het kofferdeksel omlaag door op
het midden van de sierlijst de duwen.
Als het kofferdeksel niet goed is gesloten:
- bij draaiende motor
gaat
dit controlelampje branden in
combinatie met een melding
op het multifunctionele display
gedurende enkele seconden,
- tijdens het rijden
(snelheid hoger dan
10 km/h) gaat dit controlelampje branden
in combinatie met een geluidssignaal en
een melding op het multifunctionele display
gedurende enkele seconden.
Duw niet aan één kant van het
kofferdeksel om het te sluiten.
Als het kofferdeksel niet goed is
gesloten, is het openen van het dak in
de zone B
niet mogelijk.
Controleer of het kofferdeksel goed is
gesloten.
Page 393 of 444
11Toegang tot de auto

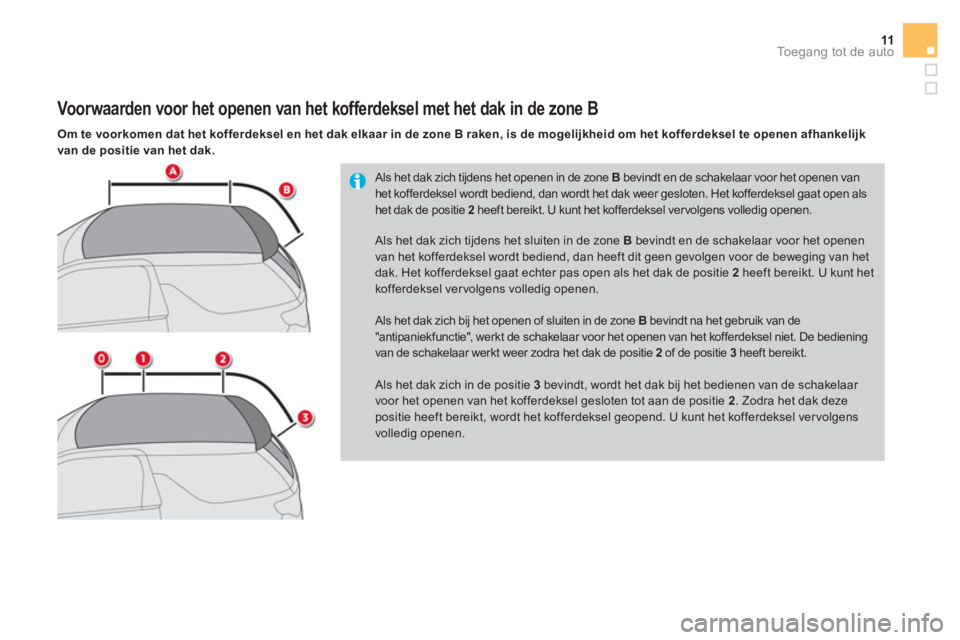

Als het dak zich tijdens het openen in de zone B
bevindt en de schakelaar voor het openen van
het kofferdeksel wordt bediend, dan wordt het dak weer gesloten. Het kofferdeksel gaat open als
het dak de positie 2
heeft bereikt. U kunt het kofferdeksel ver volgens volledig openen.
Voorwaarden voor het openen van het kofferdeksel met het dak in de zone B
Om te voorkomen dat het kofferdeksel en het dak elkaar in de zone B raken, is de mogelijkheid om het kofferdeksel te openen afhankelijk
van de positie van het dak.
Als het dak zich tijdens het sluiten in de zone B
bevindt en de schakelaar voor het openen
van het kofferdeksel wordt bediend, dan heeft dit geen gevolgen voor de beweging van het
dak. Het kofferdeksel gaat echter pas open als het dak de positie 2
heeft bereikt. U kunt het
kofferdeksel vervolgens volledig openen.
Als het dak zich bij het openen of sluiten in de zone B
bevindt na het gebruik van de
"antipaniekfunctie", werkt de schakelaar voor het openen van het kofferdeksel niet. De bediening
van de schakelaar werkt weer zodra het dak de positie 2
of de positie 3
heeft bereikt.
Als het dak zich in de positie 3
bevindt, wordt het dak bij het bedienen van de schakelaar
voor het openen van het kofferdeksel gesloten tot aan de positie 2
. Zodra het dak deze
positie heeft bereikt, wordt het kofferdeksel geopend. U kunt het kofferdeksel ver volgens
volledig openen.
Page 394 of 444
Toegang tot de auto12

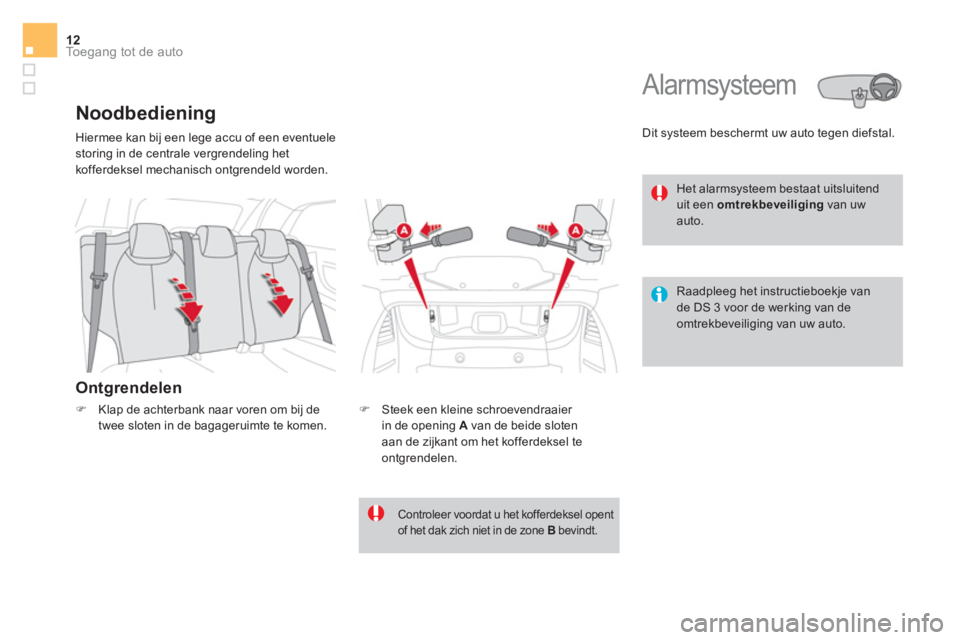

Hiermee kan bij een lege accu of een eventuele
storing in de centrale vergrendeling het
kofferdeksel mechanisch ontgrendeld worden.
Ontgrendelen
Noodbediening
)
Steek een kleine schroevendraaier
in de opening A
van de beide sloten
aan de zijkant om het kofferdeksel te
ontgrendelen.
)
Klap de achterbank naar voren om bij de
twee sloten in de bagageruimte te komen.
Controleer voordat u het kofferdeksel opent
of het dak zich niet in de zone B
bevindt.
Raadpleeg het instructieboekje van
de DS 3 voor de werking van de
omtrekbeveiliging van uw auto.
Het alarmsysteem bestaat uitsluitend
uit een omtrekbeveiliging
van uw
auto.
Alarmsysteem
Dit systeem beschermt uw auto tegen diefstal.
Page 395 of 444
13Comfort

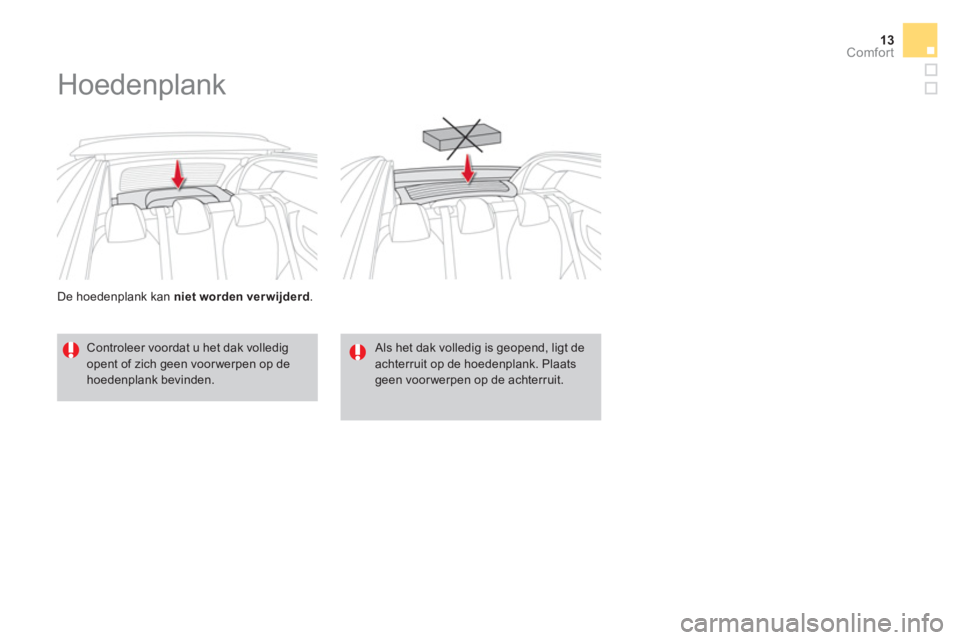

De hoedenplank kan niet worden verwijderd
.
Hoedenplank
Controleer voordat u het dak volledig
opent of zich geen voor werpen op de
hoedenplank bevinden.
Als het dak volledig is geopend, ligt de
achterruit op de hoedenplank. Plaats
geen voor werpen op de achterruit.
Page 396 of 444
Praktische informatie14

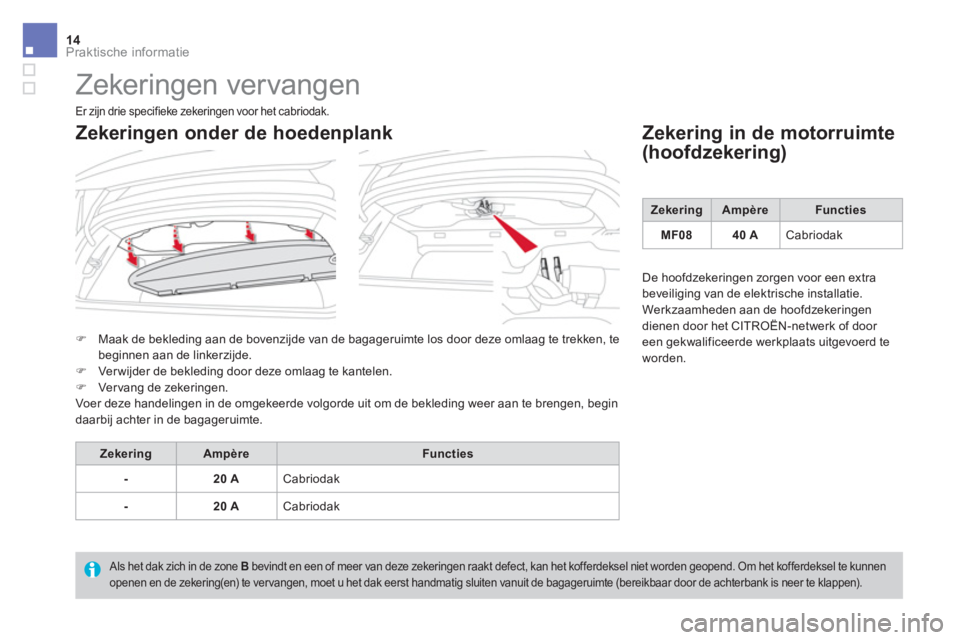

Zekeringen vervangen
)
Maak de bekleding aan de bovenzijde van de bagageruimte los door deze omlaag te trekken, te
beginnen aan de linkerzijde.
)
Ver wijder de bekleding door deze omlaag te kantelen.
)
Ver vang de zekeringen.
Voer deze handelingen in de omgekeerde volgorde uit om de bekleding weer aan te brengen, begin
daarbij achter in de bagageruimte.
Zekering in de motorruimte
(hoofdzekering)
Zekering
Ampère
Functies
-
20 A
Cabriodak
-
20 A
Cabriodak
Als het dak zich in de zone B
bevindt en een of meer van deze zekeringen raakt defect, kan het kofferdeksel niet worden geopend. Om het kofferdeksel te kunnen
openen en de zekering(en) te ver vangen, moet u het dak eerst handmatig sluiten vanuit de bagageruimte (bereikbaar door de achterbank is neer te klappen).
Er zijn drie specifieke zekeringen voor het cabriodak.
Zekeringen onder de hoedenplank
Zekering
Ampère
Functies
MF08
40 A
Cabriodak
De hoofdzekeringen zorgen voor een extra
beveiliging van de elektrische installatie.
Werkzaamheden aan de hoofdzekeringen
dienen door het CITROËN-netwerk of door
een gekwalificeerde werkplaats uitgevoerd te
worden.
Page 397 of 444
15Praktische informatie

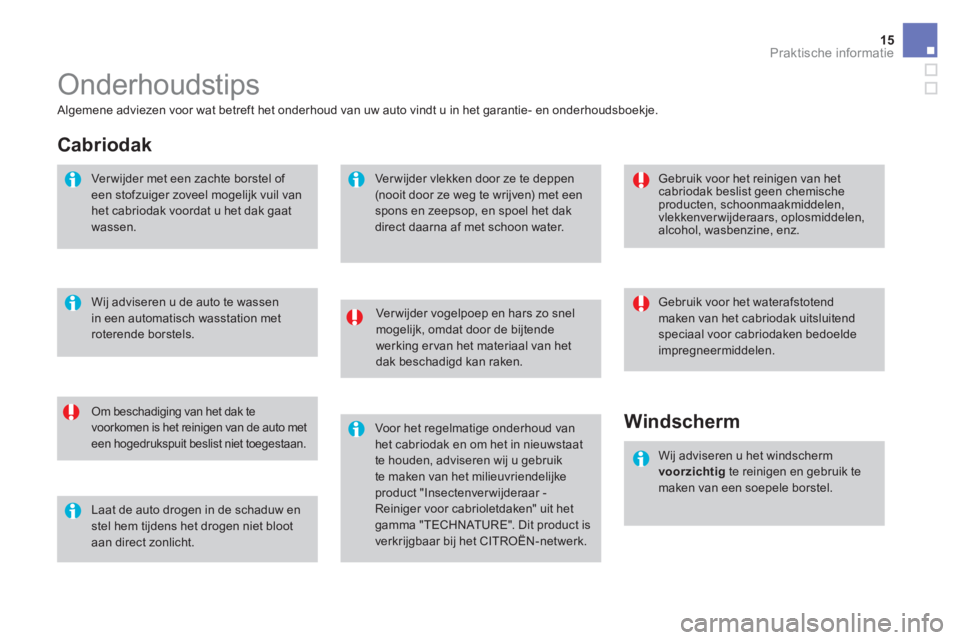

Onderhoudstips
Ver wijder vogelpoep en hars zo snel
mogelijk, omdat door de bijtende
werking ervan het materiaal van het
dak beschadigd kan raken.
Om beschadiging van het dak te
voorkomen is het reinigen van de auto met
een hogedrukspuit beslist niet toegestaan.
Gebruik voor het reinigen van het
cabriodak beslist geen chemische
producten, schoonmaakmiddelen,
vlekkenverwijderaars, oplosmiddelen,
alcohol, wasbenzine, enz.
Algemene adviezen voor wat betreft het onderhoud van uw auto vindt u in het garantie- en onderhoudsboekje.
Laat de auto drogen in de schaduw en
stel hem tijdens het drogen niet bloot
aan direct zonlicht.
Wij adviseren u de auto te wassen
in een automatisch wasstation met
roterende borstels.
Ver wijder vlekken door ze te deppen
(nooit door ze weg te wrijven) met een
spons en zeepsop, en spoel het dak
direct daarna af met schoon water.
Gebruik voor het waterafstotend
maken van het cabriodak uitsluitend
speciaal voor cabriodaken bedoelde
impregneermiddelen.
Cabriodak
Ver wijder met een zachte borstel of
een stofzuiger zoveel mogelijk vuil van
het cabriodak voordat u het dak gaat
wassen.
Voor het regelmatige onderhoud van
het cabriodak en om het in nieuwstaat
te houden, adviseren wij u gebruik
te maken van het milieuvriendelijke
product "Insectenver wijderaar -
Reiniger voor cabrioletdaken" uit het
gamma "TECHNATURE". Dit product is
verkrijgbaar bij het CITROËN-netwerk.
Windscherm
Wij adviseren u het windscherm
voorzichtig
te reinigen en gebruik te
maken van een soepele borstel.
Page 398 of 444
Technische gegevens16

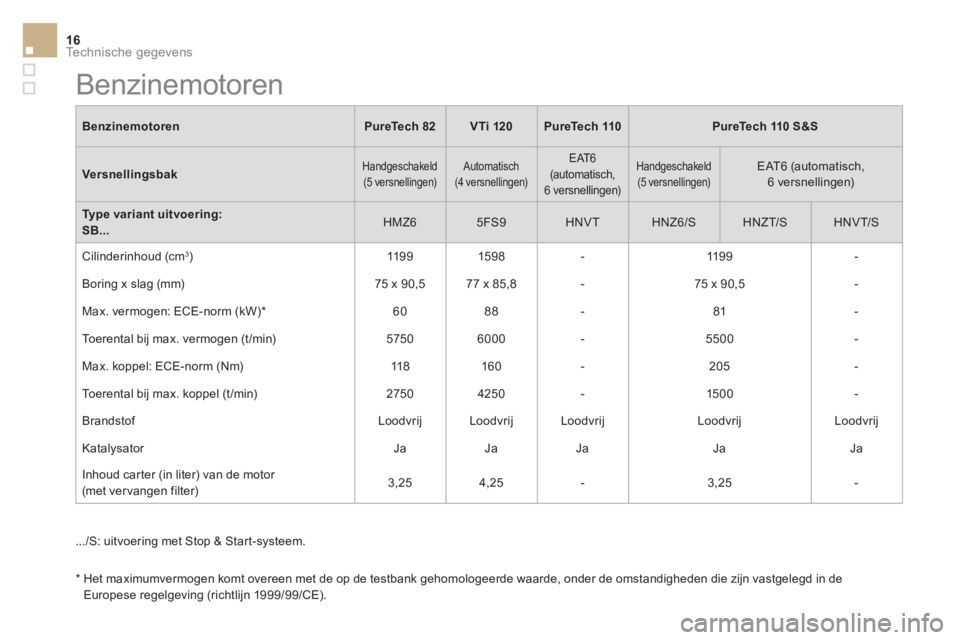

Benzinemotoren
PureTech 82
VTi 120
PureTech 110
PureTech 110 S&S
Versnellingsbak
Handgeschakeld
(5 versnellingen) Automatisch
(4 versnellingen) EAT6
(automatisc h,
6 versnellingen) Handgeschakeld
(5 versnellingen) EAT6 (automatisch,
6 versnellingen)
Type variant uitvoering:
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Cilinderinhoud (cm
3
) 11 9 9 159 8 - 11 9 9 -
Boring x slag (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Max. vermogen: ECE-norm (kW) * 60 88 - 81 -
Toerental bij max. vermogen (t /min) 5750 6000 - 5500 -
Max. koppel: ECE-norm (Nm) 118 160 - 205 -
Toerental bij max. koppel (t /min) 2750 4250 - 150 0 -
Brandstof Loodvrij Loodvrij Loodvrij Loodvrij Loodvrij
Katalysator Ja Ja Ja Ja Ja
Inhoud carter (in liter) van de motor
(met ver vangen filter) 3,25 4,25 - 3,25 -
.../S: uitvoering met Stop & Start-systeem.
Benzinemotoren
*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
Page 399 of 444

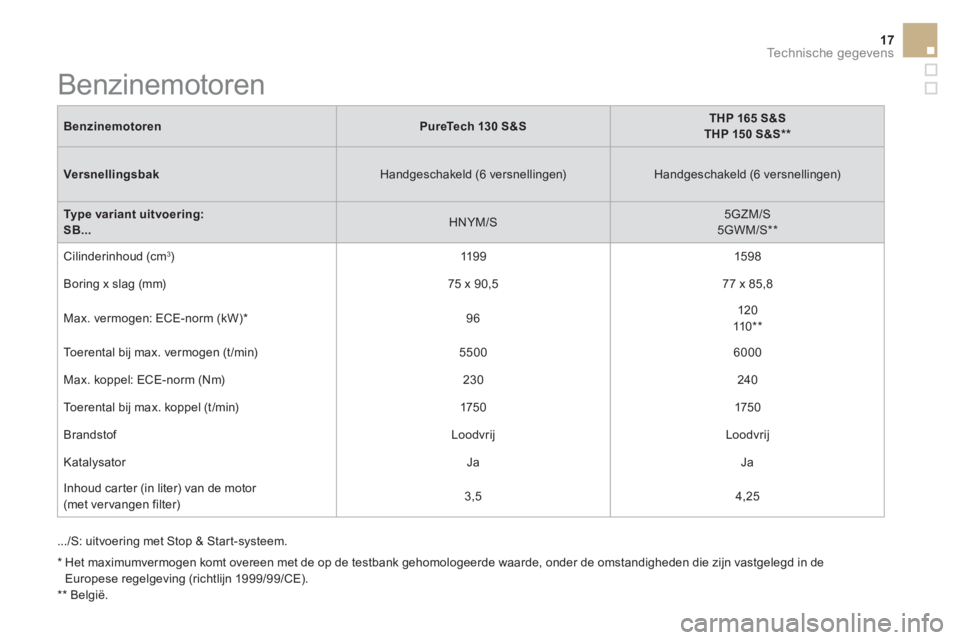

17Technische gegevens
* Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
**
België.
Benzinemotoren
.../S: uitvoering met Stop & Start-systeem.
Benzinemotoren
PureTech 130 S&S
THP 165 S&S
THP 150 S&S **
Versnellingsbak
Handgeschakeld (6 versnellingen)
Handgeschakeld (6 versnellingen)
Type variant uitvoering:
SB...
HNYM/S
5GZM/S
5GWM/S **
Cilinderinhoud (cm
3
)
11 9 9
159 8
Boring x slag (mm)
75 x 90,5
77 x 85,8
Max. vermogen: ECE-norm (kW) *
96
120
11 0 **
Toerental bij max. vermogen (t /min)
5500
6000
Max. koppel: ECE-norm (Nm)
230
240
Toerental bij max. koppel (t /min)
175 0
175 0
Brandstof
Loodvrij
Loodvrij
Katalysator
Ja
Ja
Inhoud carter (in liter) van de motor
(met ver vangen filter)
3,5
4,25
Page 400 of 444
Technische gegevens18
*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).

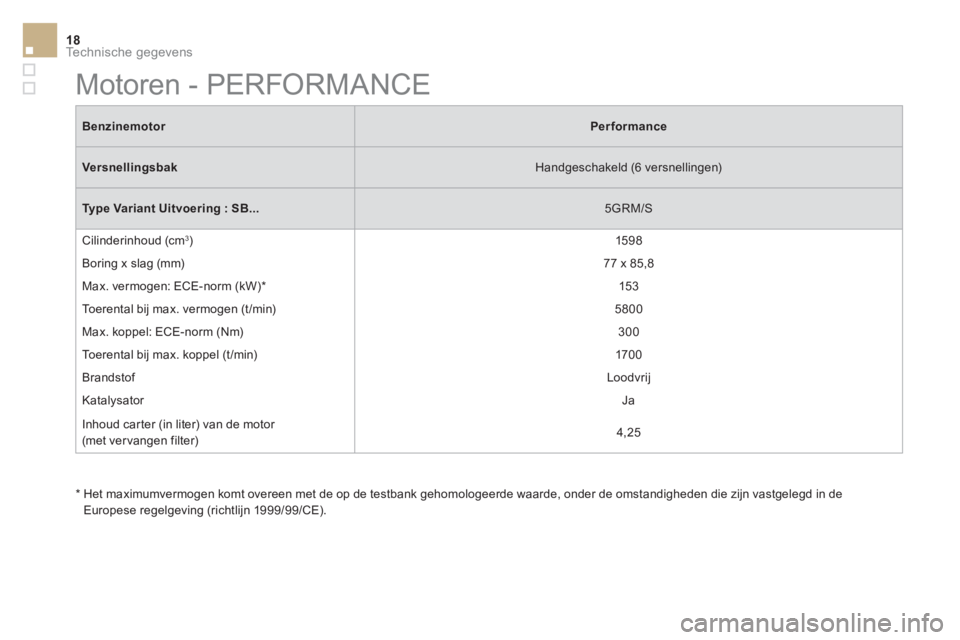

Motoren - PERFORMANCE
Benzinemotor
Per formance
Versnellingsbak
Handgeschakeld (6 versnellingen)
Type Variant Uitvoering : SB...
5GRM/S
Cilinderinhoud (cm
3
)
159 8
Boring x slag (mm)
77 x 85,8
Max. vermogen: ECE-norm (kW) *
153
Toerental bij max. vermogen (t /min)
5800
Max. koppel: ECE-norm (Nm)
300
Toerental bij max. koppel (t /min)
170 0
Brandstof
Loodvrij
Katalysator
Ja
Inhoud carter (in liter) van de motor
(met ver vangen filter)
4,25
