display CITROEN DS4 2011 Instructieboekjes (in Dutch)

MULTIFUNCTIONELE
DISPLAYSCOMFORT TOEGANG TOT
DE AUTOZICHT
62Monochroom displayC
66 Kleurendisplay enkaartweergave
70Boordcomputer
78 Ventilatie
80Handbediende airconditioning
82Automatische airconditioningmet gescheiden regeling
87 Achterruitverwarming
88 Voorstoelen
93 Achterbank
94 Stuurwielverstelling
95 Spiegels
100 Sleutel met afstandsbediening
109 Alarm
112Portieren
114 Achterklep
115 Elektrisch bedienbare ruiten
117 Brandstoftank
119 Vulpistoolrestrictie (diesel)
122Lichtschakelaar
123 Dagrijverlichting
126 Automatische verlichting
127 Instapverlichting
128 Koplampen verstellen
129Meedraaiende koplampen
131 Ruitenwisserschakelaar
132Automatisch wissen
136Plafonniers
137Sfeerverlichting
138Ver lichting bagageruimte
004004005005002002003003

13Eerste kennismaking
Interieur


EGS 6-versnellingsbak
Deze versnellingsbak combineertde voordelen van een automatischeversnellingsbak met die van een handgeschakelde versnellingsbak.


Sfeerverlichting

De gedempte interieurverlichting verbetert het
zicht in de auto als deze zich in een donkereomgeving bevindt.

Audio- en communicatiesystemen
Deze systemen bestaan in verschillende uitvoeringen en maken gebruik van de
modernste technologie: radio, CD-/USB-speler, Bluetooth, navigatie met kleurendisplay, AUX-aansluitingen enz.
Radio
203 137
345
293

Elektrische parkeerrem

De elektrische parkeerrem wordt automatisch
aangetrokken als de motor wordt afgezet. Alsu wegrijdt, wordt de parkeerreem automatisch
vrijgezet.
U kunt de elektrische parkeerrem ook altijd
handmatig aantrekken en vrijzetten.
1
92

Navigatiesysteem eMyWay


Massagefunctie

Deze functie masseert u lendenen gedurende60 minuten. De massage bestaat uit 6 cycli
van 10 minuten.
91

Dakconsole - Centrale consoles
A.
Binnenspiegel.
B
. Microfoon van audio-/datacommunicatiesysteem.C.
Sfeerverlichting. D.Urgence-toets / Assistance-toets.E.Plafonnier / Kaar tleeslampjes.
1
.Verstelbare en afsluitbare middelsteventilatieroosters.2. Monochroom display en display met gordel- en passagiersairbaglampje of kleurendisplay met kaartweergave. 3.
Radio of navigatiesysteem eMyWay.4.Schakelaars op centraal bedieningspaneel.
5.Bedieningspaneel ver warming/
airconditioning.
6. USB-/JACK-aansluiting en aansteker/
12V- aansluiting. 7.Versnellingshendel handgeschakelde
versnellingsbak of selectiehendel
EGS-versnellingsbak. 8. Handbediende of elektrische parkeerrem.9.Ver wijderbare asbak.
10. Armleuning vóór.

25
Eerste kennismaking

Schakelaars snelheidsregelaar/
snelheidsbegrenzer

Schakelaars op het
stuurwiel
58
Schakelaars van extra functies
220, 222
57
2. Lichtsterkte instrumentenpaneel.
296, 347

Bediening audio-installatie
296, 347


Bediening Bluetooth of telefoon
1.Black panel (zwart scherm).
6
8
of Regeling centrale kleurendisplaygekoppeld aan het navigatiesysteem.
13
6
3. In-/uitschakelen plafonnier.
22
4
of Parkeerplaatsassistent.

Controle tijdens het rijden

29Eerste kennismaking
Onder het rijden

Deze versnellingsbak met zes versnellingen biedt u de keuze tussen het comfort van
automatisch schakelen en het plezier van
handmatig schakelen.

EGS 6-versnellingsbak
1.
Selectiehendel. 2.Flipper "-".3.Flipper "+".
Weergave op hetinstrumentenpaneel
De ingeschakelde versnelling of degeselecteerde rijstand wordt op het display van het instrumentenpaneel weergegeven.N:
Neutral (Vrij).R:
Reverse (Achteruit).
1 2 3 4 5 6:
ingeschakelde versnelling.AUTO:automatische stand.


Starten
)
Selecteer de stand N
et trap het rempedaal
tijdens het star ten stevig in. ) Schakel de eerste versnelling in door deselectiehendel 1
in stand Aof M
te zetten, of

schakel de achteruit in door deselectiehendel 1 in stand Rte zetten. )
Zet de handrem vrij.)
Haal de voet van het rempedaal en geef
ver volgens gas.
20
3

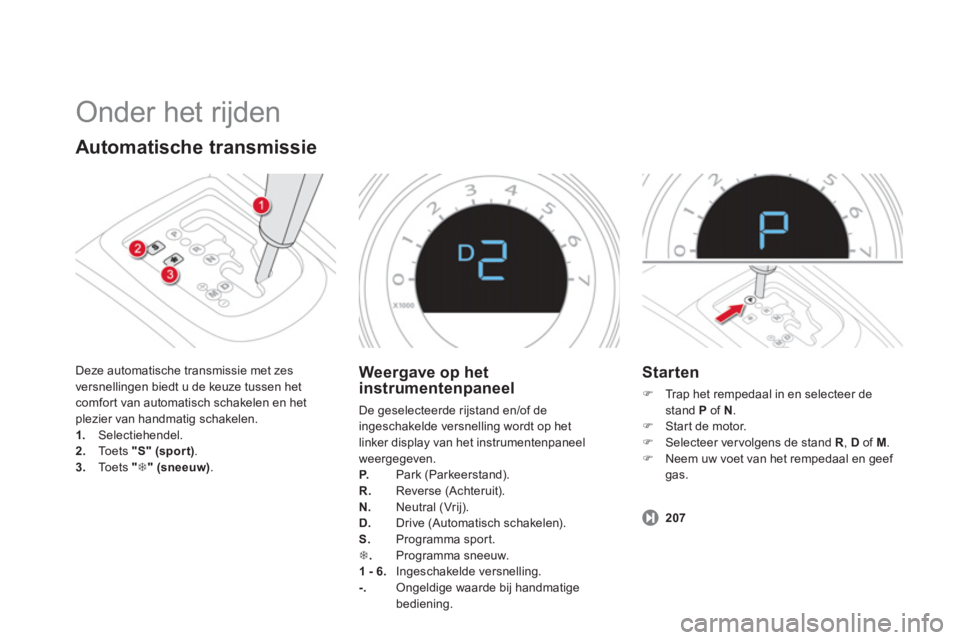

Onder het rijden
Automatische transmissie
Deze automatische transmissie met zesversnellingen biedt u de keuze tussen hetcomfort van automatisch schakelen en hetplezier van handmatig schakelen.1.
Selectiehendel. 2.
Toets "S" (sport).3.
To ets "7
" (sneeuw).


Weergave op het
instrumentenpaneel
De geselecteerde rijstand en/of de
ingeschakelde versnelling wordt op het linker display van het instrumentenpaneelweergegeven. P.Park (Parkeerstand).
R. Reverse (Achteruit).
N.Neutral (Vrij).D.Drive (Automatisch schakelen).
S. Programma spor t. 7.
Programma sneeuw.
1 - 6. Ingeschakelde versnelling. -.
Ongeldige waarde bij handmatige bediening.




Starten
)Trap het rempedaal in en selecteer de stand P
of N . )Start de motor. )Selecteer vervolgens de stand R , D
of M.)Neem uw voet van het rempedaal en geef gas.

207

Instrumentenpaneel met kleurinstelling en radio
1.
Toerenteller (x 1000 tr/min of rpm). 2.
Opschakelindicator bij een handgeschakelde versnellingsbakof de stand van de selectiehendel
en ingeschakelde versnelling bij een
E
GS-versnellingsbak of automatische
versnellingsbak.
3.Analoge snelheidsmeter (km/h of mph). 4. Instellingen van snelheidsregelaar of
snelheidsbegrenzer .5.
Digitale snelheidsmeter (km/h of mph).
6.Motorolieniveaumeter.
Meters en displays Toetsen
7.Onderhoudsintervalindicator
(km of mijl) ver volgens,
kilometerteller.
Beide functies worden bij het aanzetten
van het contact na elkaar weergegeven.
Niveau lichtsterkte
(tijdens het instellen).8. Dagteller (km of mijl) .
9.Brandstofmeter en bijbehorend
waarschuwingslampje
minimumbrandstofniveau.
10. Actieradius (km of mijl).

A."COLOR Meters" (kleur van meters):achtergrondkleur van meters naar eigen
wens instellen. B."COLOR Displays" (kleur van displays): achtergrondkleur van displays naar eigen
wens instellen.
C.Lichtsterkteregeling (beschikbaar in de
nachtstand).D. Herhaling onderhoudsinformatie.
Resetten van onderhoudsintervalindicator
of dagteller.

39Controle tijdens het rijden
1. Toerenteller (x 1.000 tr/min of rpm).2.Opschakelindicator bij een handgeschakelde versnellingsbakof de stand van de selectiehendel en ingeschakelde versnelling bij eenelektronisch bediende of een automatische
versnellingsbak. 3.Snelheidsmeter (km/h of mph).4. Centrale kleurendisplay vannavigatiesysteem.

Meters en displays
5.
Brandstofmeter en waarschuwingslampje
minimumbrandstofniveau. 6. Dagteller (km of mijl). 7.
Onderhoudsintervalindicator (bij naderen of overschrijden van
voorgeschreven onderhoud),
kilometertotaalteller. (km of mijl)



Toetsen















Instrumentenpaneel met kleurinstelling en navigatiesysteem
A."COLOR Meters" (kleur van meters):
achtergrondkleur van meters naar eigen
wens instellen). B. "COLOR Displays" (kleur van displays):
achtergrondkleur van displays naar eigen
wens instellen.
C. Lichtsterkteregeling (nachtinstelling).D.Handmatige test (controle van functies en
weergave van de waarschuwingen).
Resetten van onderhoudsintervalindicator
of dagteller.

1. Instellingen van de snelheidsregelaar of de
snelheidsbegrenzer.
2. Motorolieniveaumeter.
Herhaling onderhoudsinformatie.
Bi
j het aanzetten van het contact verschijnt
eerst het opstar tscherm; daarna worden
deze functies na elkaar weer
gegeven,
voordat het overzicht met beschikbarefuncties verschijnt.
Centrale kleurendisplay gekoppeld aan navigatiesysteem
Verdraai het linker knopje op het stuur om één
van de aangegeven functies permanent weer tegeven (boordcomputer, navigatie enz.).
Dichtbij het maximum toerental: schakel door naar een hogere versnelling als de streepjes
van de toerenteller rood worden en gaan
knipperen.





Toerenteller
Er kan tijdelijk een waarschuwingsmelding of
informatie worden weergegeven.

41Controle tijdens het rijden
De controlelampjes waarschuwen de
bestuurder in het geval van een storing(waarschuwingslampje) of geven hem
informatie over de werking van een systeem(ingeschakeld of uitgeschakeld).







Controlelampjes
Bij het aanzetten van het contact

Als het contact wordt aangezet, gaan sommigewaarschuwingslampjes enkele secondenbranden.
Zodra de motor wordt gestart, moeten deze lampjes weer uitgaan.
Als het lampje blijft branden, controleer dan
voordat u gaat rijden welke functie het betreft.


Bijbehorende waarschuwingen

Sommige lampjes gaan branden(permanent of knipperend) in combinatie
met een geluidssignaal en een melding op
het multifunctioneel display of het centralekleurendisplay van het navigatiesysteem.
