CITROEN DS4 2013 Betriebsanleitungen (in German)

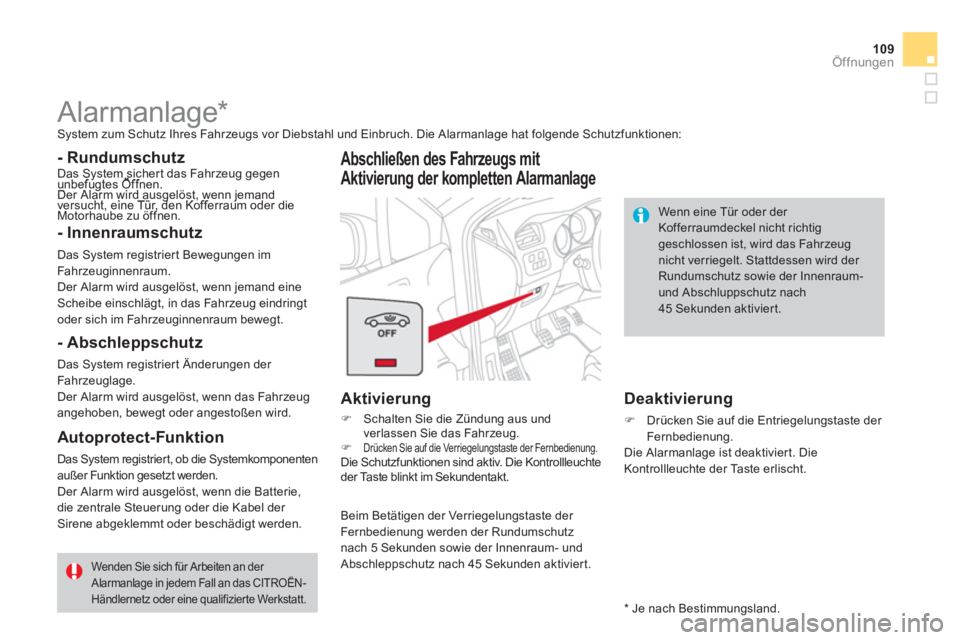

109Öffnungen





Alarmanlage * System zum Schutz Ihres Fahrzeugs vor Diebstahl und Einbruch. Die Alarmanlage hat folgende Schutzfunktionen:
- Rundumschutz
Das System sichert das Fahrzeug gegenunbefugtes Öffnen.as Syste s c e tas Syste s c

Der Alarm wird ausgelöst, wenn jemandgg
versucht, eine Tür, den Kofferraum oder dieg, jg, j
Motorhaube zu öffnen.

,,,


- Innenraumschutz

Das System registriert Bewegungen im
Fahr zeuginnenraum.
Der Alarm wird ausgelöst, wenn jemand eineScheibe einschlägt, in das Fahrzeug eindringt
oder sich im Fahrzeuginnenraum bewegt.

Abschließen des Fahrzeugs mit
Aktivierung der kompletten Alarmanlage


- Abschleppschutz

Das System registrier t Änderungen der
Fahr zeuglage.
Der Alarm wird ausgelöst, wenn das Fahrzeug
angehoben, bewegt oder angestoßen wird.




Autoprotect-Funktion

Das System registrier t, ob die Systemkomponenten
außer Funktion gesetzt werden.
Der Alarm wird ausgelöst, wenn die Batterie,
die zentrale Steuerung oder die Kabel der Sirene abgeklemmt oder beschädigt werden.
Wenden Sie sich für Arbeiten an der Alarmanlage in jedem Fall an das CITROËN-Händlernetz oder eine qualifizierte Werkstatt.
Aktivierung
)
Schalten Sie die Zündung aus und
verlassen Sie das Fahrzeug.)Drücken Sie auf die Verriegelungstaste der Fernbedienung. Die Schutzfunktionen sind aktiv. Die Kontrollleuchte
der Taste blinkt im Sekundentakt.
Beim Bet
ätigen der Verriegelungstaste der Fernbedienung werden der Rundumschutznach 5 Sekunden sowie der Innenraum- und
Abschleppschutz nach 45 Sekunden aktivier t.

Deaktivierung
)
Drücken Sie auf die Entriegelungstaste der
Fernbedienung.
Die Alarmanlage ist deaktivier t. Die Kontrollleuchte der Ta ste erlischt.

Wenn eine Tür oder der Kofferraumdeckel nicht richtig geschlossen ist, wird das Fahrzeugnicht verriegelt. Stattdessen wird der Rundumschutz sowie der Innenraum-und Abschluppschutz nach45 Sekunden aktiviert.

*
Je nach Bestimmun
gsland.

Deaktivieren Sie Innenraum- und Abschleppschutz,
um ein unbeabsichti
gtes Auslösen der Alarmanlage
in bestimmten Fällen zu vermeiden: - wenn Sie ein Tier im Fahrzeug lassen,
- wenn Sie ein Fenster einen Spalt geöffnetlassen,
- wenn Sie Ihr Fahrzeug waschen,
- wenn Sie ein Rad wechseln,
- wenn Ihr Fahrzeug abgeschleppt wird,
- wenn Ihr Fahrzeug auf einem Schiff
transportiert wird.

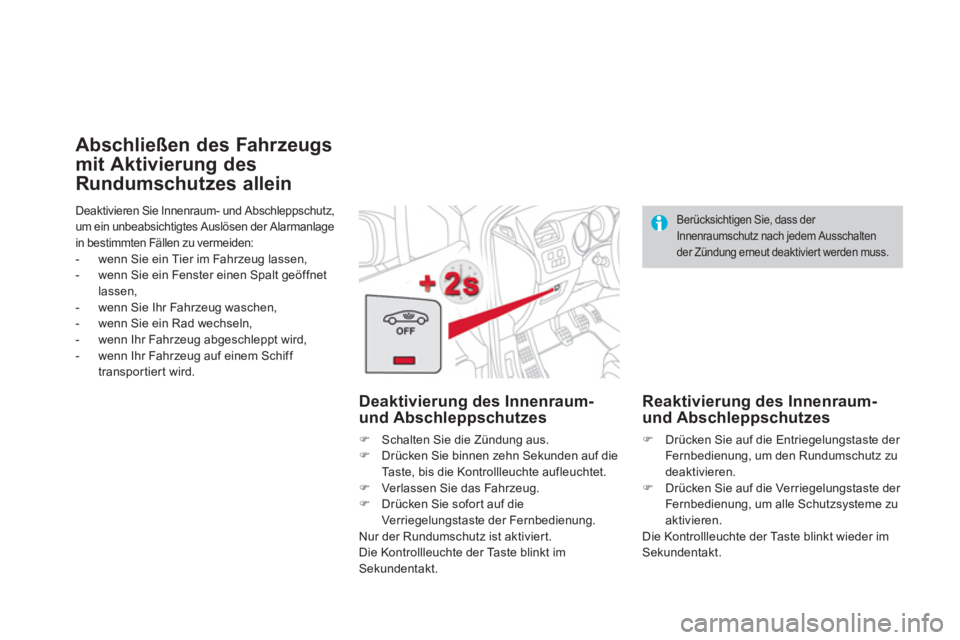

Abschließen des Fahrzeugs
mit Aktivierung des
Rundumschutzes allein

Deaktivierung des Innenraum-und Abschleppschutzes
)
Schalten Sie die Zündung aus.)
Drücken Sie binnen zehn Sekunden auf die
Taste, bis die Kontrollleuchte aufleuchtet. ) Verlassen Sie das Fahrzeug. )
Drücken Sie sofor t auf die Verriegelungstaste der Fernbedienung.
Nur der Rundumschutz ist aktiviert.Die Kontrollleuchte der Ta ste blinkt im Sekundentakt.

Berücksichtigen Sie, dass der Innenraumschutz nach jedem Ausschalten der Zündung erneut deaktiviert werden muss.

Reaktivierung des Innenraum- und Abschleppschutzes
)Drücken Sie auf die Entriegelungstaste der
Fernbedienung, um den Rundumschutz zu
deaktivieren. )Drücken Sie auf die Verriegelungstaste der
Fernbedienung, um alle Schutzsysteme zu aktivieren.
Die Kontrollleuchte der Taste blinkt wieder imSekundentakt.

111Öffnungen

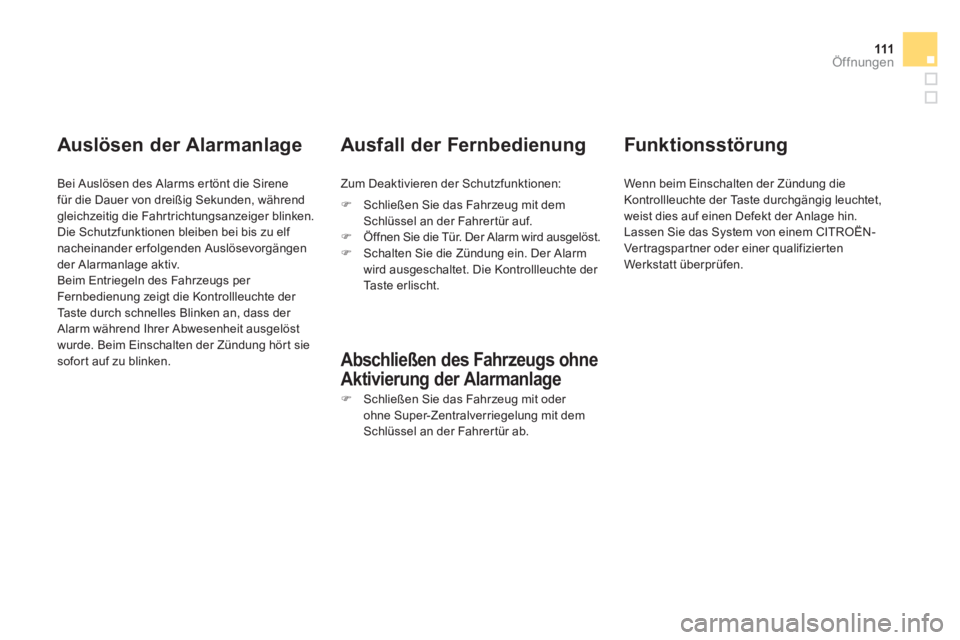

Auslösen der Alarmanlage


Bei Auslösen des Alarms ertönt die Sirene
für die Dauer von dreißig Sekunden, währendgleichzeitig die Fahrtrichtungsanzeiger blinken.
Die Schutzfunktionen bleiben bei bis zu elf nacheinander erfolgenden Auslösevorgängen der Alarmanlage aktiv.
Beim Entriegeln des Fahrzeugs per Fernbedienung zeigt die Kontrollleuchte der
Taste durch schnelles Blinken an, dass der
Alarm während Ihrer Abwesenheit ausgelöst
wurde. Beim Einschalten der Zündung hör t sie sofort auf zu blinken.
Ausfall der Fernbedienung
Zum Deaktivieren der Schutzfunktionen:
Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage
) Schließen Sie das Fahrzeug mit oder
ohne Super-Zentralverriegelung mit demSchlüssel an der Fahrer tür ab.
) Schließen Sie das Fahrzeug mit dem Schlüssel an der Fahrer tür auf.)
Öffnen Sie die Tür. Der Alarm wird ausgelöst.)
Schalten Sie die Zündung ein. Der Alarm
wird ausgeschaltet. Die Kontrollleuchte der Ta ste erlischt.

Funk tionsstörung


Wenn beim Einschalten der Zündung die
Kontrollleuchte der Taste durchgängig leuchtet,
weist dies auf einen Defekt der Anlage hin.
Lassen Sie das System von einem CITROËN-Vertragspartner oder einer qualifizierten
Werkstatt überprüfen.

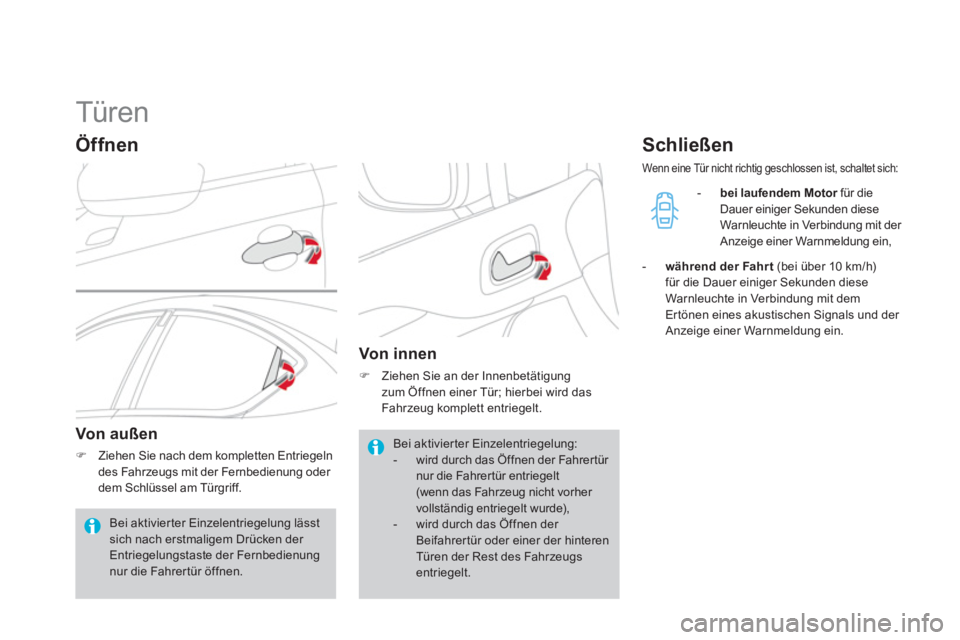

Türen
Öffnen
Von außen
)Ziehen Sie nach dem kompletten Entriegeln des Fahrzeugs mit der Fernbedienung oder
dem Schlüssel am Türgriff.




Von innen
)
Ziehen Sie an der Innenbetätigungzum Öffnen einer Tür; hierbei wird dasFahrzeug komplett entriegelt.


Schließen

Wenn eine Tür nicht richtig geschlossen ist, schaltet sich:



- bei laufendem Motorfür die rDauer einiger Sekunden diese
Warnleuchte in Verbindung mit der Anzeige einer Warnmeldung ein,
-während der Fahrt (bei über 10 km/h)für die Dauer einiger Sekunden dieseWarnleuchte in Verbindung mit dem Er tönen eines akustischen Signals und der
Anzeige einer Warnmeldung ein.

Bei aktivierter Einzelentriegelung lässtsich nach erstmaligem Drücken der Entriegelungstaste der Fernbedienung nur die Fahrertür öffnen.
Bei aktivierter Einzelentriegelung:- wird durch das Öffnen der Fahrer tür nur die Fahrertür entriegelt (wenn das Fahrzeug nicht vorher vollständig entriegelt wurde), - wird durch das Öffnen der Beifahrertür oder einer der hinteren Türen der Rest des Fahrzeugsentriegelt.

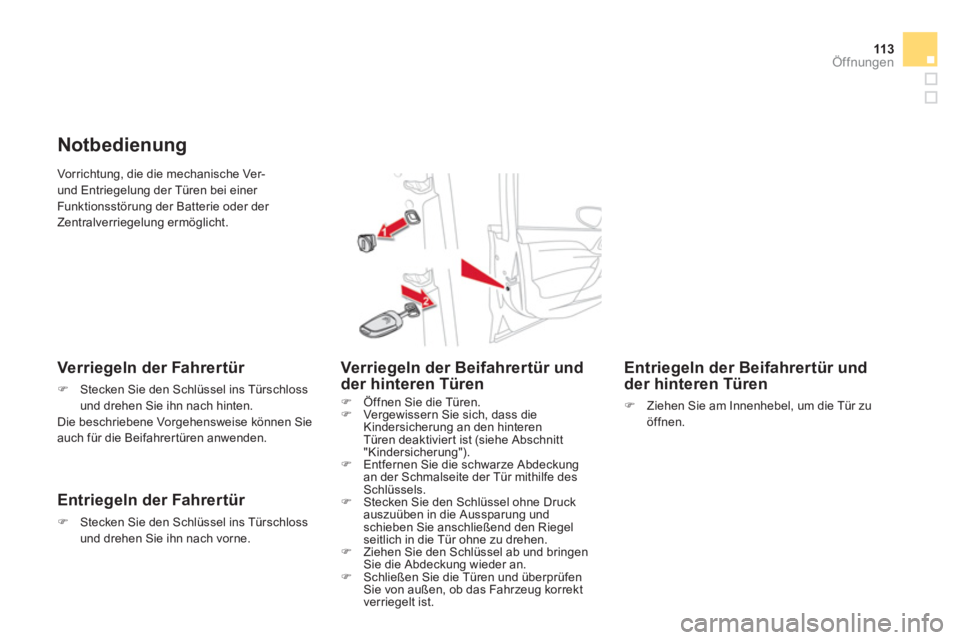

113Öffnungen
Vorrichtung, die die mechanische Ver-
und Entriegelung der Türen bei einer Funktionsstörung der Batterie oder der Zentralverriegelung ermöglicht.
Notbedienung
Verriegeln der Fahrertür
)Stecken Sie den Schlüssel ins Türschloss
und drehen Sie ihn nach hinten.
Die beschriebene Vorgehensweise können Sie auch für die Beifahrertüren anwenden.


Entriegeln der Fahrertür
)Stecken Sie den Schlüssel ins Türschloss
und drehen Sie ihn nach vorne.
Verriegeln der Beifahrertür und
der hinteren Türen
) Öffnen Sie die Türen.)
Vergewissern Sie sich, dass dieKindersicherung an den hinteren Türen deaktiviert ist (siehe Abschnitt "Kindersicherung").)
Entfernen Sie die schwarze Abdeckung
an der Schmalseite der Tür mithilfe des Schlüssels.) Stecken Sie den Schlüssel ohne Druck
auszuüben in die Aussparung undschieben Sie anschließend den Riegel seitlich in die Tür ohne zu drehen. ) Ziehen Sie den Schlüssel ab und bringenSie die Abdeckung wieder an. )
Schließen Sie die Türen und überprüfen Sie von außen, ob das Fahrzeug korrekt
verriegelt ist.



Entriegeln der Beifahrertür undder hinteren Türen
)
Ziehen Sie am Innenhebel, um die Tür zu öffnen.

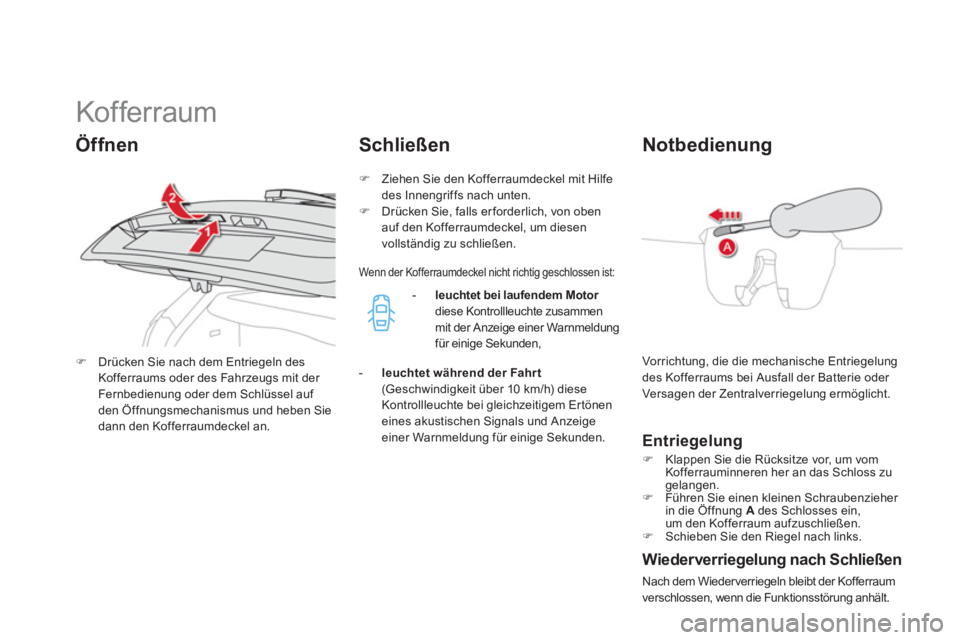

Kof ferraum

Vor r ichtung, die die mechanische Entriegelungdes Kofferraums bei Ausfall der Batterie oder Versagen der Zentralverriegelung ermöglicht.
Notbedienung

Entriegelung
)Klappen Sie die Rücksitze vor, um vom Kofferrauminneren her an das Schloss zugelangen. )Führen Sie einen kleinen Schraubenzieher
in die Öffnung Ades Schlosses ein,um den Kofferraum aufzuschließen.)Schieben Sie den Riegel nach links.

)Drücken Sie nach dem Entriegeln des
Kofferraums oder des Fahrzeugs mit der
Fernbedienung oder dem Schlüssel auf
den Öffnungsmechanismus und heben Siedann den Kofferraumdeckel an.

Öffnen
Schließen
)
Ziehen Sie den Kofferraumdeckel mit Hilfe
des Innengriffs nach unten. ) Drücken Sie, falls erforderlich, von oben
auf den Kofferraumdeckel, um diesen
vollständig zu schließen.


-
leuchtet bei laufendem Motordiese Kontrollleuchte zusammen
mit der Anzeige einer Warnmeldungfür einige Sekunden,

-
leuchtet während der Fahrt(Geschwindigkeit über 10 km/h) dieseKontrollleuchte bei gleichzeitigem Ertöneneines akustischen Signals und Anzeige einer Warnmeldung für einige Sekunden.



Wiederverriegelung nach Schließen

Nach dem Wiederverriegeln bleibt der Kofferraum
versc
hlossen, wenn die Funktionsstörung anhält.


Wenn der Kofferraumdeckel nicht richtig geschlossen ist:

115
Öffnungen

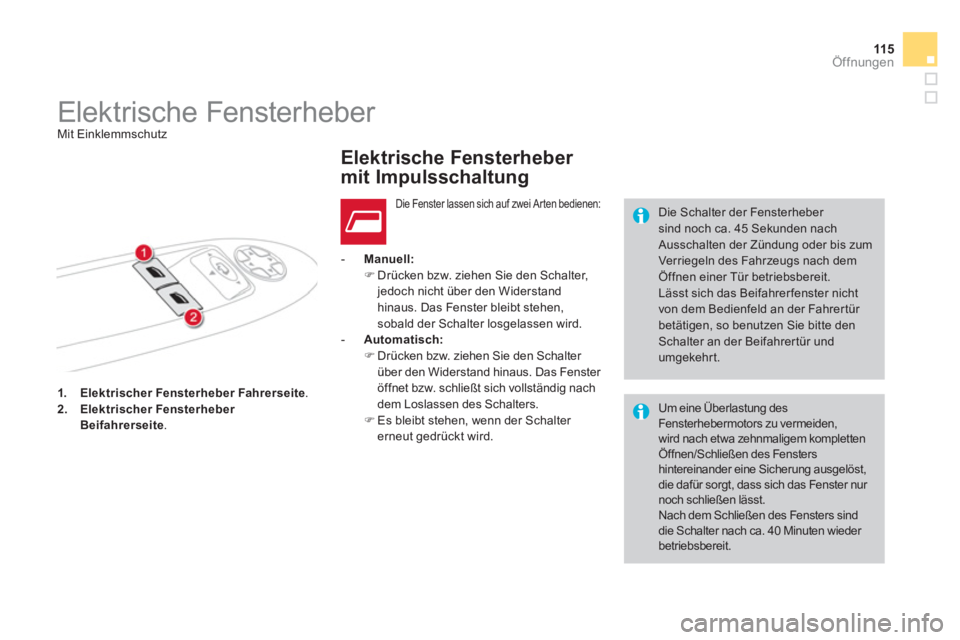

1.Elektrischer Fensterheber Fahrerseite.2.Elektrischer Fensterheber Beifahrerseite .

-
Manuell:)
Drücken bzw. ziehen Sie den Schalter,jedoch nicht über den Widerstand hinaus. Das Fenster bleibt stehen, sobald der Schalter losgelassen wird.-Automatisch:)
Drücken bzw. ziehen Sie den Schalter über den Widerstand hinaus. Das Fenster öffnet bzw. schließt sich vollständig nach
dem Loslassen des Schalters. ) Es bleibt stehen, wenn der Schalter erneut gedrückt wird.


Die Schalter der Fensterheber sind noch ca. 45 Sekunden nach Ausschalten der Zündung oder bis zumVerriegeln des Fahrzeugs nach dem Öffnen einer Tür betriebsbereit.
Lässt sich das Beifahrerfenster nichtvon dem Bedienfeld an der Fahrertür betätigen, so benutzen Sie bitte den Schalter an der Beifahrer tür und umgekehrt.















Elektrische Fensterheber Mit Einklemmschutz
Elektrische Fensterheber
mit Impulsschaltung

Die Fenster lassen sich auf zwei Ar ten bedienen:

Um eine Überlastung des Fensterhebermotors zu vermeiden,wird nach etwa zehnmaligem komplettenÖffnen/Schließen des Fenstershintereinander eine Sicherung ausgelöst,die dafür sorgt, dass sich das Fenster nur noch schließen lässt.
Nach dem Schließen des Fensters sind die Schalter nach ca. 40 Minuten wieder betriebsbereit.

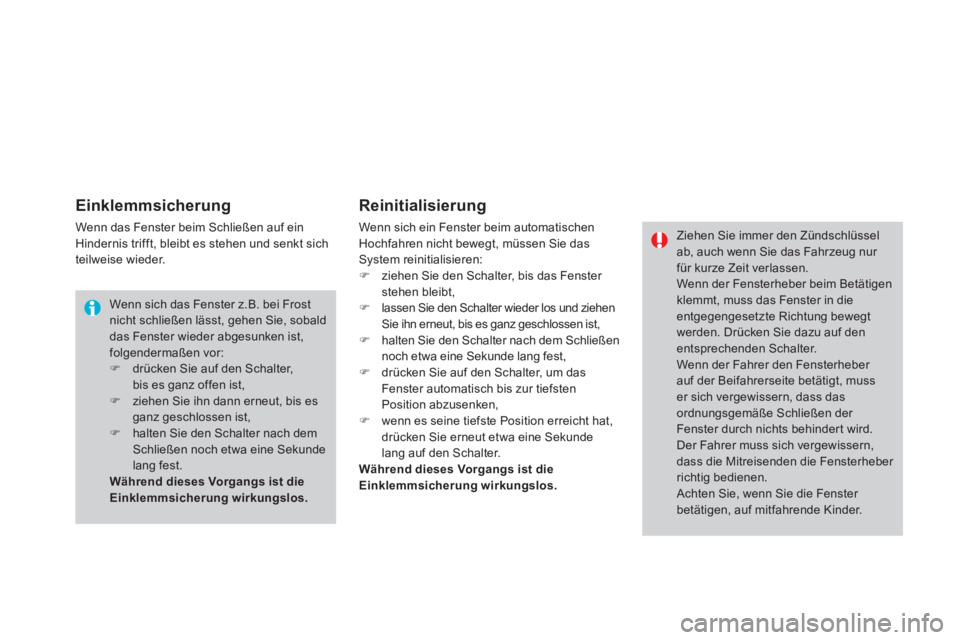

Einklemmsicherung
Wenn das Fenster beim Schließen auf ein Hindernis trifft, bleibt es stehen und senkt sich
teilweise wieder.

Reinitialisierung

Wenn sich ein Fenster beim automatischenHochfahren nicht bewegt, müssen Sie dasSystem reinitialisieren: )
ziehen Sie den Schalter, bis das Fenster stehen bleibt,)
lassen Sie den Schalter wieder los und ziehen Sie ihn erneut, bis es ganz geschlossen ist,)
halten Sie den Schalter nach dem Schließen
noch etwa eine Sekunde lang fest, ) drücken Sie auf den Schalter, um das Fenster automatisch bis zur tiefsten
Position abzusenken,
) wenn es seine tiefste Position erreicht hat,drücken Sie erneut etwa eine Sekundelang auf den Schalter.Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Wenn sich das Fenster z.B. bei Frost nicht schließen lässt, gehen Sie, sobalddas Fenster wieder abgesunken ist, folgendermaßen vor: )drücken Sie auf den Schalter,bis es ganz offen ist, )ziehen Sie ihn dann erneut, bis es ganz geschlossen ist,)halten Sie den Schalter nach demSchließen noch etwa eine Sekunde lang fest.Während dieses Vorgangs ist dieEinklemmsicherung wirkungslos.


Ziehen Sie immer den Zündschlüsselab, auch wenn Sie das Fahrzeug nur für kurze Zeit verlassen.
Wenn der Fensterheber beim Betätigenklemmt, muss das Fenster in dieentgegengesetzte Richtung bewegtwerden. Drücken Sie dazu auf denentsprechenden Schalter.
Wenn der Fahrer den Fensterheber auf der Beifahrerseite betätigt, musser sich vergewissern, dass dasordnungsgemäße Schließen der Fenster durch nichts behindert wird.
Der Fahrer muss sich vergewissern, dass die Mitreisenden die Fensterheber richtig bedienen.
Achten Sie, wenn Sie die Fenster betätigen, auf mitfahrende Kinder.

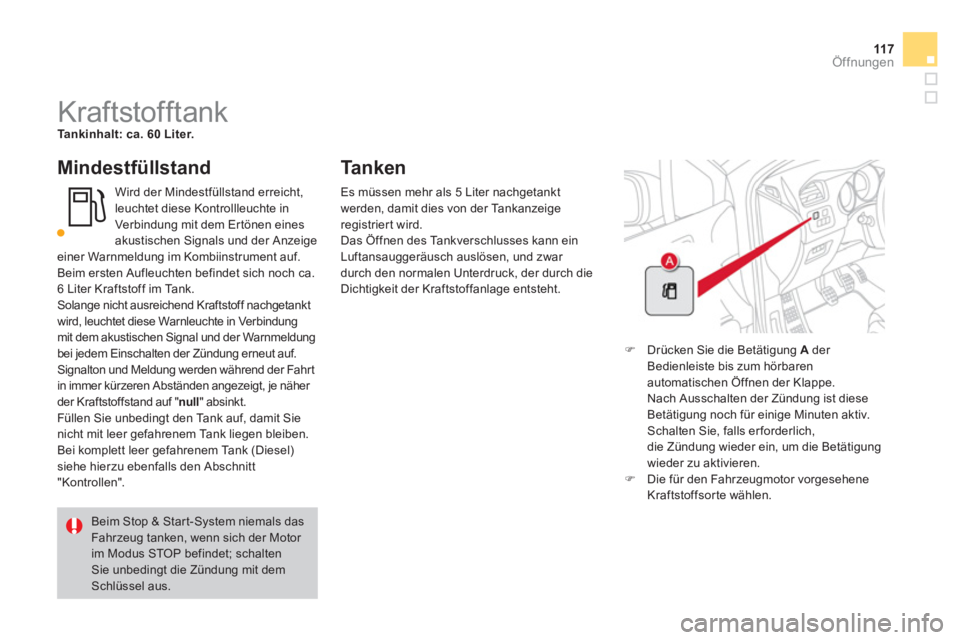

11 7Öffnungen




















Kraftstofftank Tankinhalt: ca. 60 Liter.


Mindestfüllstand
Wird der Mindestfüllstand erreicht, leuchtet diese Kontrollleuchte in
Verbindung mit dem Ertönen einesakustischen Signals und der Anzeige
einer Warnmeldung im Kombiinstrument auf.
Beim ersten Aufleuchten befindet sich noch ca. 6 Liter Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff nachgetankt
wird, leuchtet diese Warnleuchte in Verbindungmit dem akustischen Signal und der Warnmeldungbei jedem Einschalten der Zündung erneut auf.Signalton und Meldung werden während der Fahrt in immer kürzeren Abständen angezeigt, je näher der Kraftstoffstand auf " null
" absinkt.
Füllen Sie unbedingt den Tank auf, damit Sie
nicht mit leer gefahrenem Tank liegen bleiben.
Bei komplett leer gefahrenem Tank (Diesel) siehe hierzu ebenfalls den Abschnitt
"Kontrollen".
Tanken
)Drücken Sie die Betätigung A
der Bedienleiste bis zum hörbaren automatischen Öffnen der Klappe.Nach Ausschalten der Zündung ist diese Betätigung noch für einige Minuten aktiv. Schalten Sie, falls erforderlich,die Zündung wieder ein, um die Betätigung
wieder zu aktivieren.)Die für den Fahrzeugmotor vorgesehene Kraftstoffsorte wählen.
Beim Stop & Start-System niemals dasFahrzeug tanken, wenn sich der Motor im Modus STOP befindet; schalten Sie unbedingt die Zündung mit dem
Schlüssel aus. Es m
üssen mehr als 5 Liter nachgetankt werden, damit dies von der Tankanzeige
registrier t wird.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.

Kraftstoffqualität für
Benzinmotoren

Die Benzinmotoren sind so konzipier t, dass sie mit den Biokraftstoffen für Benzinmotoren vom
Typ E10 oder E24 (mit 10 % oder 24 % Ethanol) gemäß den europäischen Normen EN 228 undEN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol) sind ausschließlich für Fahrzeuge
bestimmt, deren Motoren speziell für diese
Art von Kraftstoff ausgelegt sind (BioFlex-
Fahr zeuge). Die Ethanol-Qualität muss der europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit
bis zu 100 % Ethanol (Typ E100) betrieben
werden können, werden nur in Brasilien
verkauft.

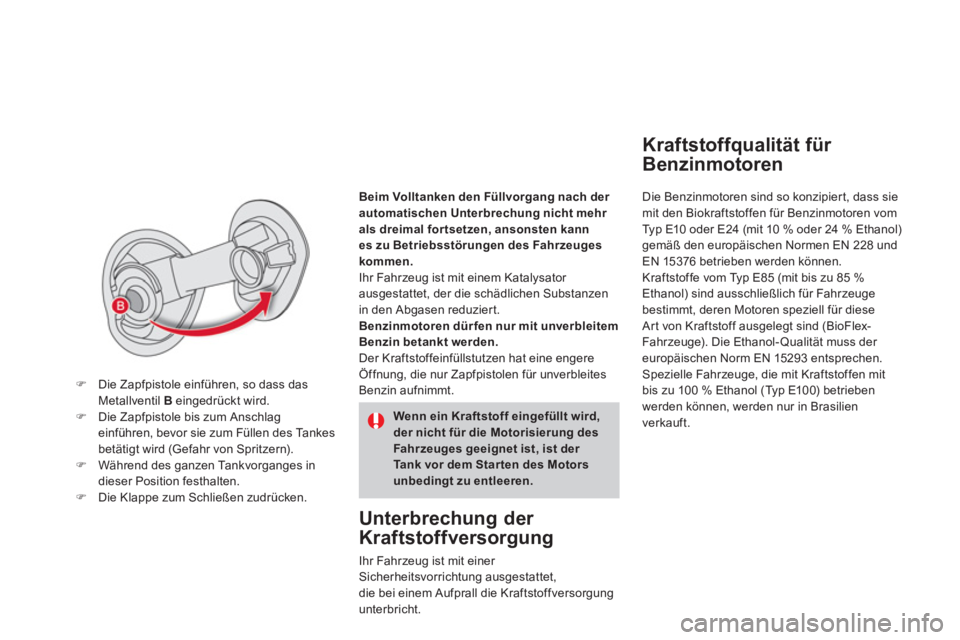

Beim Volltanken den F
üllvorgang nach der
automatischen Unterbrechung nicht mehr
als dreimal for tsetzen, ansonsten kann
es zu Betriebsstörungen des Fahrzeuges kommen. Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der die schädlichen Substanzen
in den Abgasen reduziert.
Benzinmotoren dür fen nur mit unverbleitem
Benzin betankt werden
. Der Kraftstoffeinfüllstutzen hat eine engere Öffnung, die nur Zapfpistolen für unverbleites
Benzin aufnimmt.

Unterbrechung der
Kraftstoffversor
gung
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung ausgestattet,
die bei einem Aufprall die Kraftstoffversorgung unterbricht.
Wenn ein Kraftstoff eingefüllt wird, der nicht für die Motorisierung des Fahrzeuges geeignet ist, ist der Tank vor dem Starten des Motorsunbedingt zu entleeren.
)Die Zapfpistole einführen, so dass das Metallventil Beingedrückt wird.)Die Zapfpistole bis zum Anschlageinführen, bevor sie zum Füllen des Tankes
betätigt wird (Gefahr von Spritzern). )Während des ganzen Tankvorganges in dieser Position festhalten. )Die Klappe zum Schließen zudrücken.
