CITROEN DS4 2013 Eksploatavimo vadovas (in Lithuanian)

Praktinė informacija

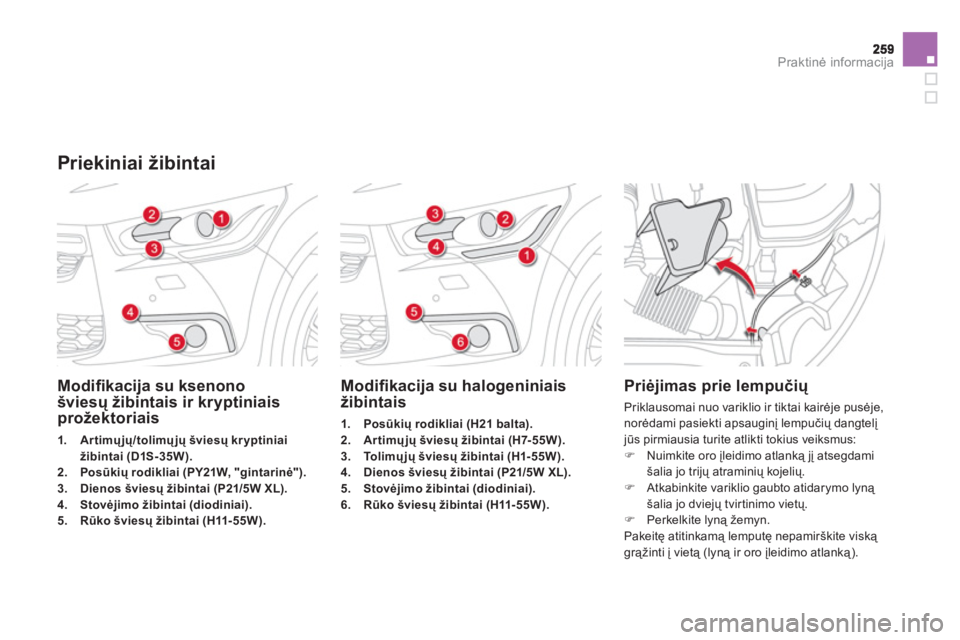

Modifi kacija su ksenono
šviesų žibintais ir kryptiniais
prožektoriais
1.Artimųjų/tolimųjų šviesų kryptiniai
žibintai (D1S-35W).2.Posūkių rodikliai (PY21W, "gintarinė").3.Dienos šviesų žibintai (P21/5W XL).4.Stovėjimo žibintai (diodiniai).5.Rūko šviesų žibintai (H11-55W).
Modifi kacija su halogeniniais
žibintais
1.Posūkių rodikliai (H21 balta).
2.Artimųjų šviesų žibintai (H7-55W).3.
Tolimųjų šviesų žibintai (H1-55W).4.Dienos šviesų žibintai (P21/5W XL).5.Stovėjimo žibintai (diodiniai).6.Rūko šviesų žibintai (H11-55W).



Priėjimas prie lempučių

Priklausomai nuo variklio ir tiktai kairėje pusėje,
norėdami pasiekti apsauginį lempučių dangtelį jūs pirmiausia turite atlikti tokius veiksmus: )
Nuimkite oro įleidimo atlanką jį atsegdamišalia jo trijų atraminių kojelių. )
Atkabinkite variklio gaubto atidarymo lyną

Artimųjų šviesų žibintų lemputės pakeitimas (tik modifi kacijos su
halogeniniais žibintais)
)Nuimkite apsauginį dangtelį traukdami jį už
liežuvėlio.)Atjunkite lemputės jungtį.)Atitraukite spyruokles, kadatpalaiduotumėte lemputę. )Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.

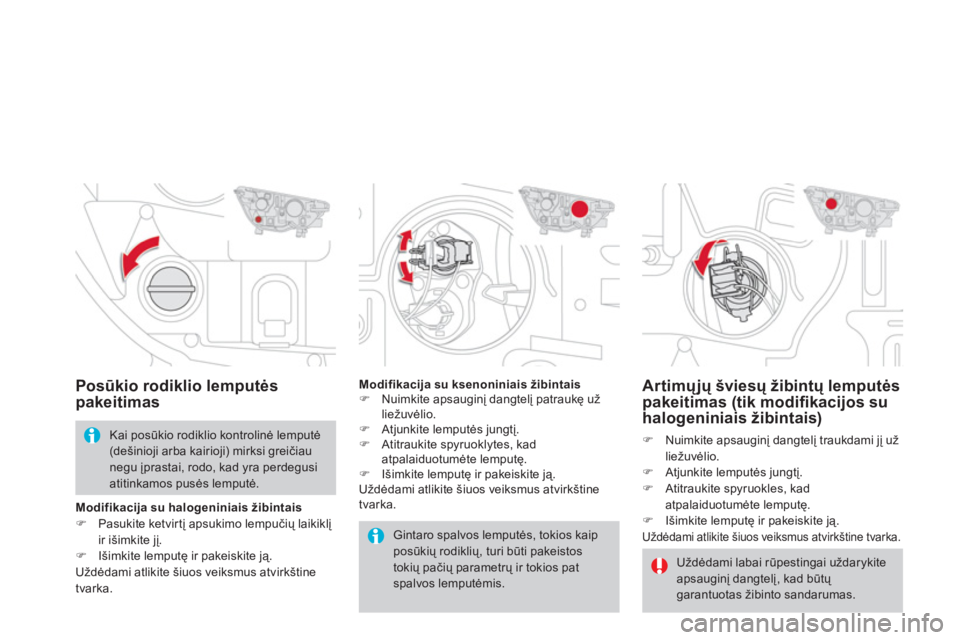

Posūkio rodiklio lemputės
pakeitimas
Uždėdami labai rūpestingai uždarykite apsauginį dangtelį, kad būtų
garantuotas žibinto sandarumas.

Gintaro spalvos lemputės, tokios kaip posūki
Ð rodiklių, turi būti pakeistos tokių pačių parametrų ir tokios patspalvos lemputėmis.
Kai posūkio rodiklio kontrolinė lemputė (dešinioji arba kairioji) mirksi greičiau negu įprastai, rodo, kad yra perdegusi atitinkamos pusės lemputė.
Modifikacija su ksenoniniais žibintais)
Nuimkite apsauginį dangtelį patraukę užliežuvėlio.)
Atjunkite lemputės jungtį. )
Atitraukite spyruoklytes, kad
atpalaiduotumėte lemputę.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tv
arka.Modifikacija su halogeniniais žibintais)Pasukite ketvirtį apsukimo lempučių laikiklį ir i

Praktinė informacija
Dienos šviesų lemputės pakeitimas
)
Išimkite apsauginį dangtelį
traukdami jį už liežuvėlio. )
Atjunkite lemputės jungtį.)
Pasukite ketvirtį apsukimo lemputės laikiklį ir išimkite jį.)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

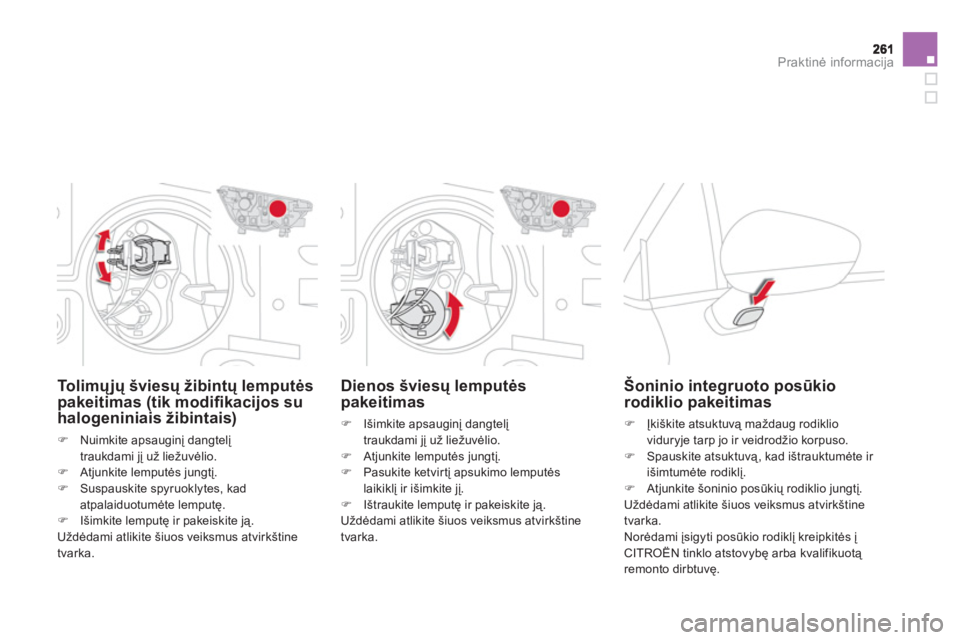

To l i mųjų šviesų žibintų lemputėspakeitimas (tik modifi kacijos su
halogeniniais žibintais)
)Nuimkite apsauginį dangtelį
traukdami jį už liežuvėlio.)Atjunkite lemputės jungtį.)Suspauskite spyruoklytes, kad atpalaiduotumėte lemputę. )Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

Šoninio integruoto posūkio
rodiklio pakeitimas
) Įkiškite atsuktuvą maždaug rodiklio
viduryje tarp jo ir veidrodžio korpuso.) Spauskite atsuktuvą, kad ištrauktumėte ir
išimtumėte rodiklį.
)
Atjunkite šoninio posūkių rodiklio jungtį.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami įsigyti posūkio rodiklį kreipkitės į CITRO

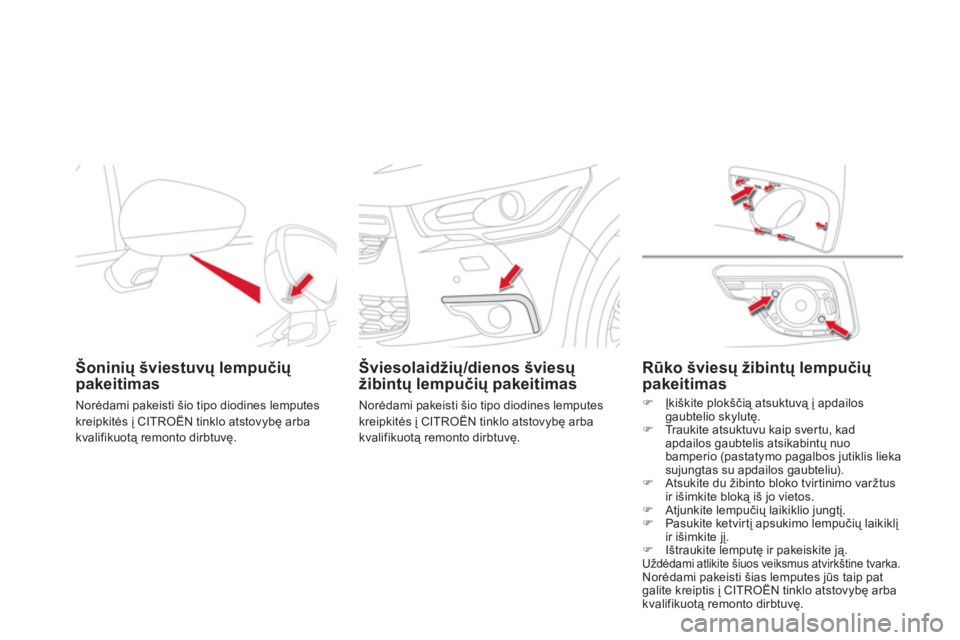

Šoninių šviestuvų lempučių pakeitimas
Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.



Šviesolaidžių/dienos šviesų
žibintų lempučių pakeitimas

Norėdami pakeisti šio tipo diodines lemputes kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Rūko šviesų žibintų lempučių pakeitimas
)Įkiškite plokščią atsuktuvą į apdailos
gaubtelio skylutę. )Traukite atsuktuvu kaip sver tu, kad apdailos gaubtelis atsikabintų nuo
bamperio (pastatymo pagalbos jutiklis lieka sujungtas su apdailos gaubteliu). )Atsukite du žibinto bloko tvirtinimo varžtus
ir išimkite bloką iš jo vietos.)Atjunkite lempučių laikiklio jungtį. )Pasukite ketvirtį apsukimo lempučių laikiklį
ir i

263Praktinė informacija
1.Stabdymo signalo žibintai (P 21/5 W).2.Stovėjimo žibintai (diodiniai).3.Posūkių rodikliai (PY 21 W, "gintarinė")4.Atbulinės eigos žibintai (P 21 W).5.
Rūko žibintai (P21W).
Galiniai žibintai
Gintaro spalvos lemputės, tokios kaipposūkių rodiklių, turi būti keičiamostokių pačių parametrų ir tokios pat spalvos lemputėmis. Ant bagažinės gaubto įrengti žibintai,išskyrus šviesolaidžius, yra dirbtiniaielementai. Jų paskirtis grynai estetinė.
Stabdymo signalo, atbulinės eigos ir posūkių rodiklių lempučių pakeitimas
Šios trys lemputės keičiamos iš bagažinės išorės:
)
atidarykite bagažinę, )
nuimkite priėjimo groteles ant atitinkamos
pusės šoninio apvado,
)
atsukite dvi veržles naudodamiesi
vamzdiniu 10 mm veržliarakčiu, po to
pabaikite jas atsukti ranka,
) atjunkite žibinto jungtį,)
atsargiai išimkite žibintą jį traukdami jį
tiesiai į išorę,
)
nuimkite sandarinimo tarpiklį iš porėtos gumos, )
atjunkite dvi papildomas mažas jungtis, )
išskėskite du liežuvėlius ir i

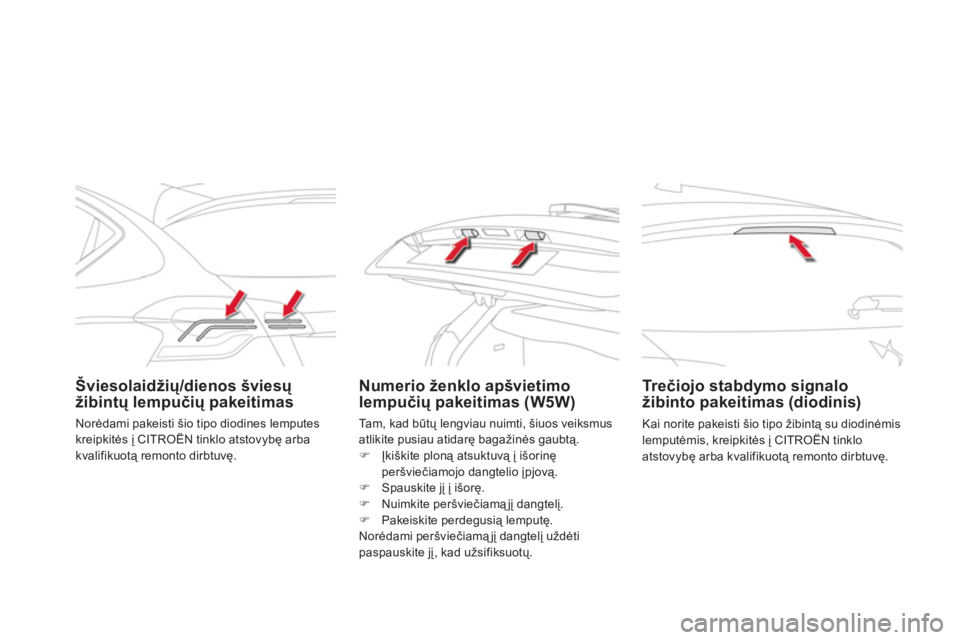

Šviesolaidžių/dienos šviesų
žibintų lempučių pakeitimasNumerio ženklo apšvietimo
lempučių pakeitimas (W5W)

Tr ečiojo stabdymo signalo
žibinto pakeitimas (diodinis)
Kai norite pakeisti šio tipo žibintą su diodinėmis
lemputėmis, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę. Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Ta m , k a d būtų len
gviau nuimti, šiuos veiksmus
atlikite pusiau atidarę bagažinės gaubtą.
)
Įkiškite ploną atsuktuvą į išorinę
peršviečiamojo dangtelio įpjovą. )
Spauskite jį į išorę. )
Nuimkite peršviečiamąjį dangtelį. )
Pakeiskite perdegusią lemputę.
Norėdami peršviečiamąjį dangtelį uždėti
paspauskite
jį, kad užsifiksuotų.

265
Praktinė informacija

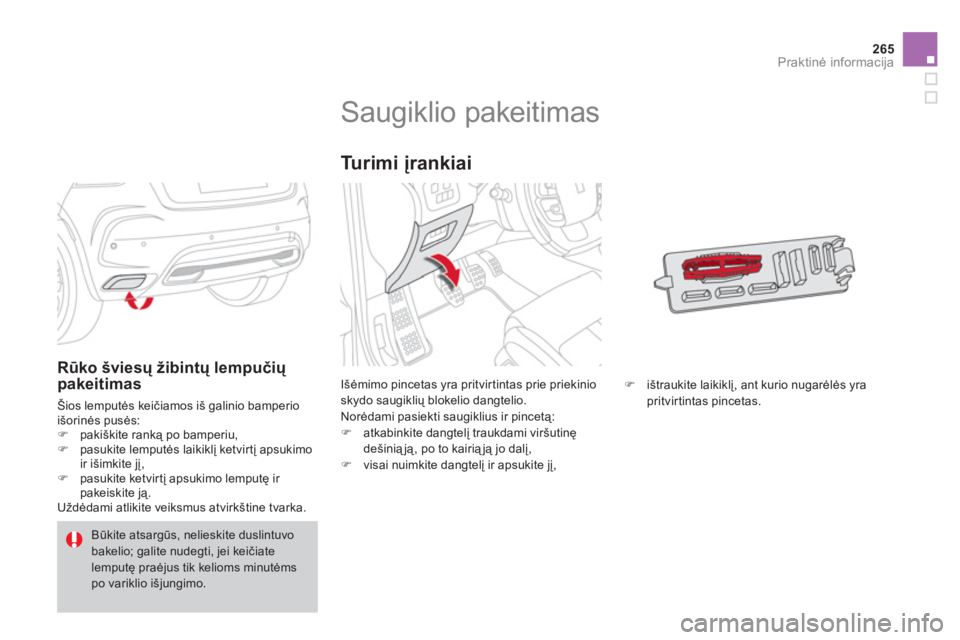

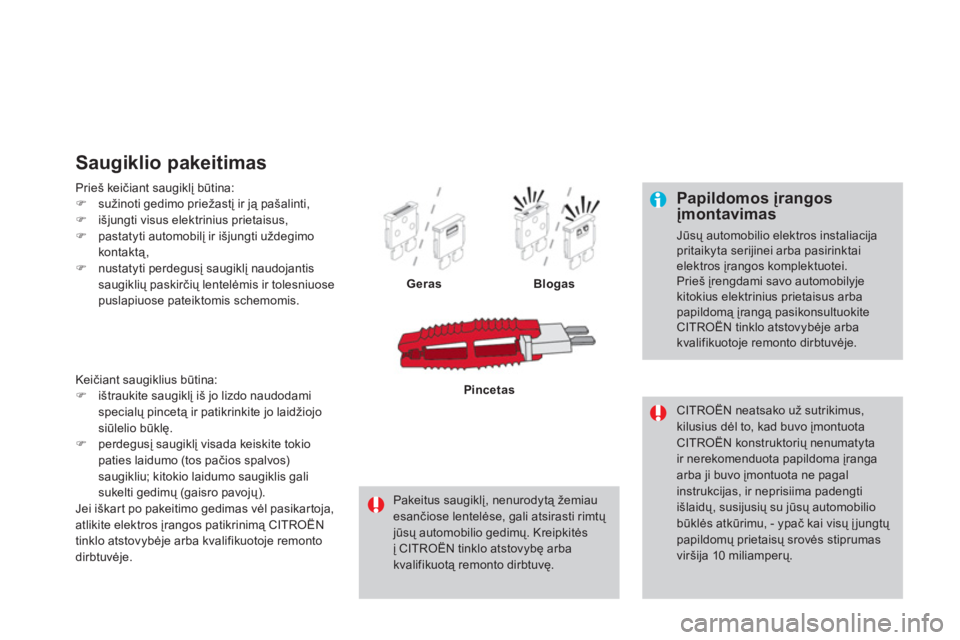

Saugiklio pakeitimas
Išėmimo pincetas yra pritvirtintas prie priekinio
skydo saugiklių blokelio dangtelio.
Norėdami pasiekti saugiklius ir pincetą:
)
atkabinkite dangtelį traukdami viršutinę
dešiniąją, po to kairiąją jo dalį,
)
visai nuimkite dangtelį ir apsukite jį,
Turimi įrankiai
)
ištraukite laikiklį, ant kurio nugarėlės yra pritvirtintas pincetas.

Rūko šviesų žibintų lempučių pakeitimas
Šios lemputės keičiamos iš galinio bamperio
išorinės pusės:
)pakiškite ranką po bamperiu, )pasukite lemputės laikiklį ketvir tį apsukimo
ir išimkite jį,)pasukite ketvirtį apsukimo lemputę ir pakeiskite ją.
Uždėdami atlikite veiksmus atvirkštine tvarka.

Būkite atsargūs, nelieskite duslintuvobakelio; galite nudegti, jei keičiate lemputę praėjus tik kelioms minutėms po variklio išjungimo.

Papildomos įrangosįmontavimas
Jūsų automobilio elektros instaliacija pritaikyta serijinei arba pasirinktaielektros įrangos komplektuotei.
Prieš įrengdami savo automobilyjekitokius elektrinius prietaisus arbapapildomą įrangą pasikonsultuokiteCITROËN tinklo atstovybėje arbakvalifikuotoje remonto dirbtuvėje.

CITROËN neatsako už sutrikimus,kilusius dėl to, kad buvo įmontuota CITROËN konstruktorių nenumatytair nerekomenduota papildoma įranga arba ji buvo įmontuota ne pagalinstrukcijas, ir neprisiima padengti išlaidų, susijusių su jūsų automobilio būklės atkūrimu, - ypač kai visų įjungtų papildomų prietaisų srovės stiprumasviršija 10 miliamperų. Prieš keičiant sau
giklį būtina: )sužinoti gedimo priežastį ir ją pašalinti, )išjungti visus elektrinius prietaisus,)pastatyti automobilį ir išjungti uždegimo kontaktą,)nustatyti perdegusį saugiklį naudojantis
saugiklių paskirčių lentelėmis ir tolesniuose puslapiuose pateiktomis schemomis.
Saugiklio pakeitimas
GerasBlogas
Pakeitus saugiklį, nenurodytą žemiau esančiose lentelėse, gali atsirasti rimtų jūsų automobilio gedimų. Kreipkitėsį CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
PincetasKeičiant saugiklius būtina: )ištraukite saugiklį iš jo lizdo naudodami
specialų pincetą ir patikrinkite jo laidžiojo
siūlelio būklę.
)perdegusį saugiklį visada keiskite tokio paties laidumo (tos pačios spalvos)
saugikliu; kitokio laidumo saugiklis gali
sukelti gedimų (gaisro pavojų).
Jei iškart po pakeitimo gedimas vėl pasikar toja,atlikite elektros įrangos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.

267
Praktinė informacija

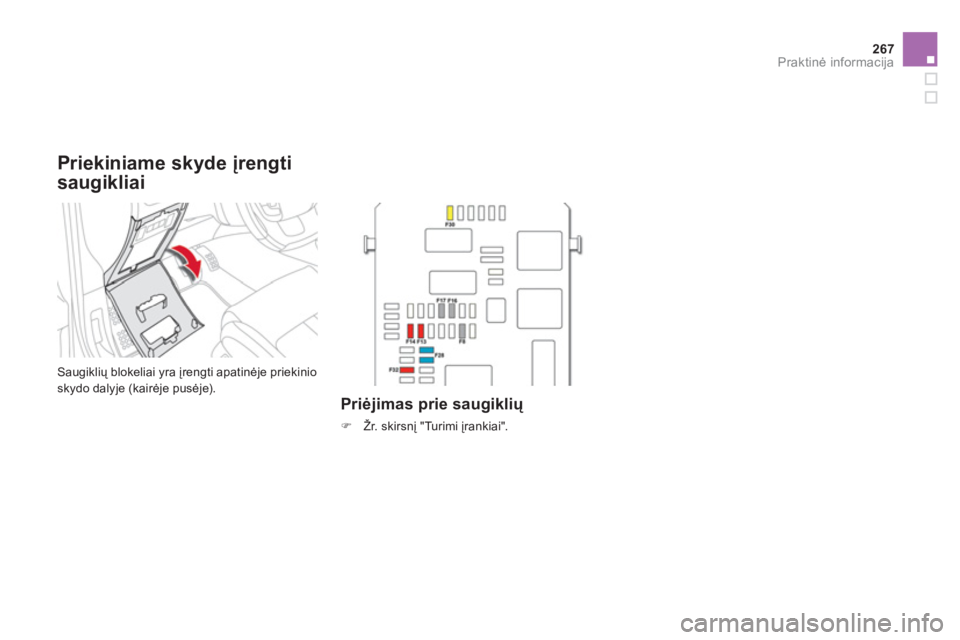

Priekiniame skyde įrengti
saugikliai
Saugiklių blokeliai yra įrengti apatinėje priekinioskydo dalyje (kairėje pusėje).
Priėjimas prie saugiklių
)
Žr. skirsnį "Turimi įrankiai".

1-asis blokelis
Saugiklis Nr.LaidumasFunkcijos
F8
3 A Signalizacijos sirena, signalizacijos procesorius.
F13 10 A
Cigarečių žiebtuvas.
F1410 A
12 V elektros lizdas bagažinėje.
F1
63 A Didžiosios daugiafunkcinės pasidėjimo vietos apšvietimas, galiniai skaitymo šviestuvai, daiktadėžės apšvietimas.
F17
3 AApšvietimas ant skydelio nuo saulės, priekinis skaitymo šviestuvas.
F2815 A Automagnetola, automagnetola kaip papildoma įranga.
F3
020 A Galinio stiklo valytuvas.
F32 10 A
Hi-Fi stiprintuvas.
2-asis blokelis
Saugiklis Nr.LaidumasFunkcijos
F3
615 A Galinis 12 V el. lizdas.
F37
- Nenaudojamas.
F38
- Nenaudojamas.
F3
9- Nenaudojamas.
F4
025 A
230 V/50 Hz elektros lizdas.

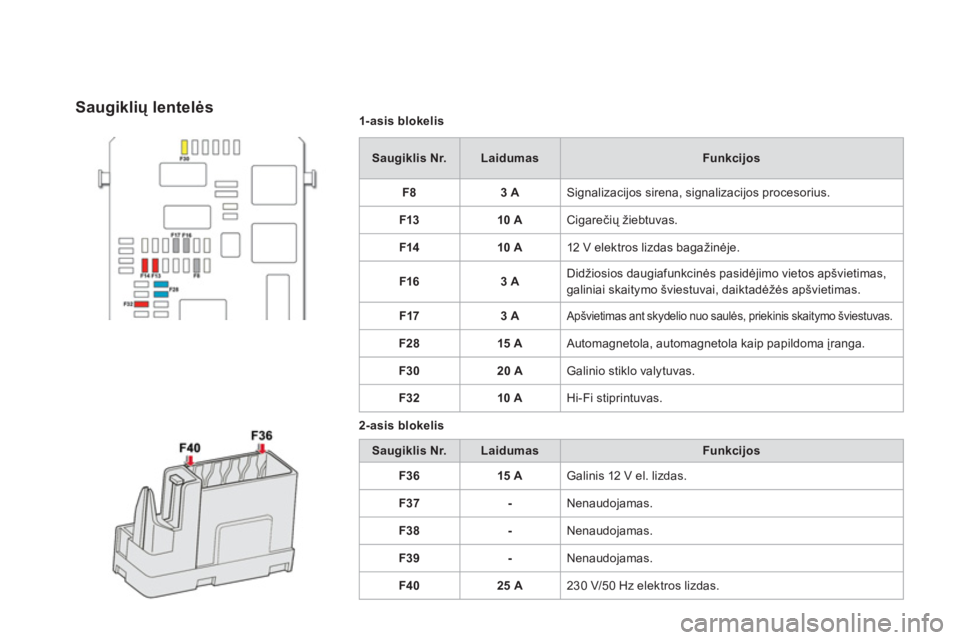

Saugiklių lentelės
