19Upoznavanje vozila

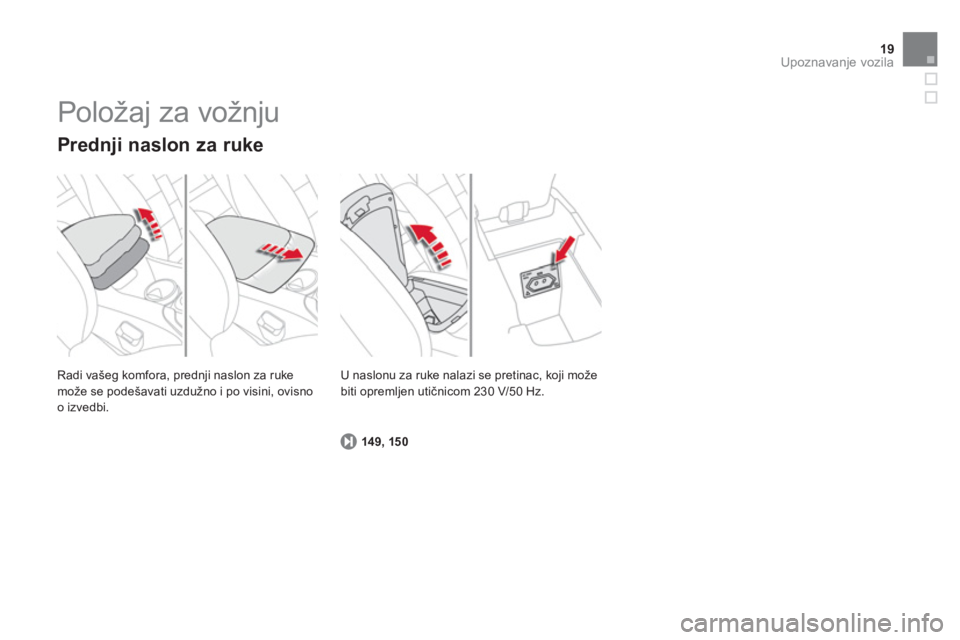

Radi vašeg komfora, prednji naslon za ruke može se podešavati uzdužno i po visini, ovisno o izvedbi.


Prednji naslon za ruke
149, 150
U naslonu za ruke nalazi se pretinac, koji može
biti opremljen utičnicom 230 V/50 Hz.

Položaj za vožnju

Položaj za vožnju
Vanjski retrovizori
Podešavanje
A.
Izbor retrovizora. B.Namještanje položaja ogledala
pomicanjem sklopke u četiri smjera.
C.Vraćanje sklopke u sredi

21Upoznavanje vozila

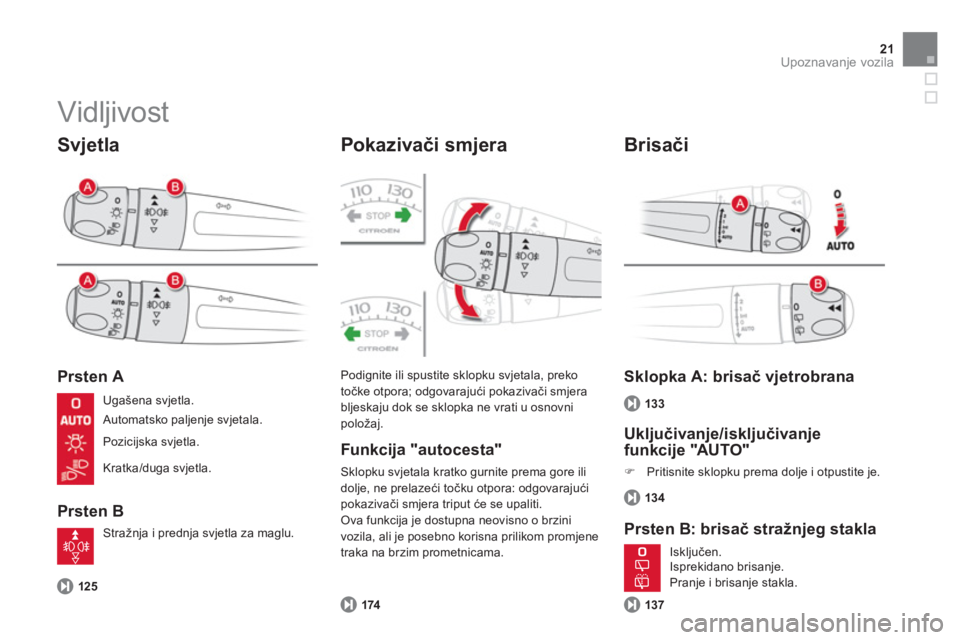

Vidljivost


Svjetla


Prsten A

Prsten B
Pokazivači smjera
125
Podignite ili spustite sklopku svjetala, preko
točke otpora; odgovarajući pokazivači smjera
bljeskaju dok se sklopka ne vrati u osnovni polo

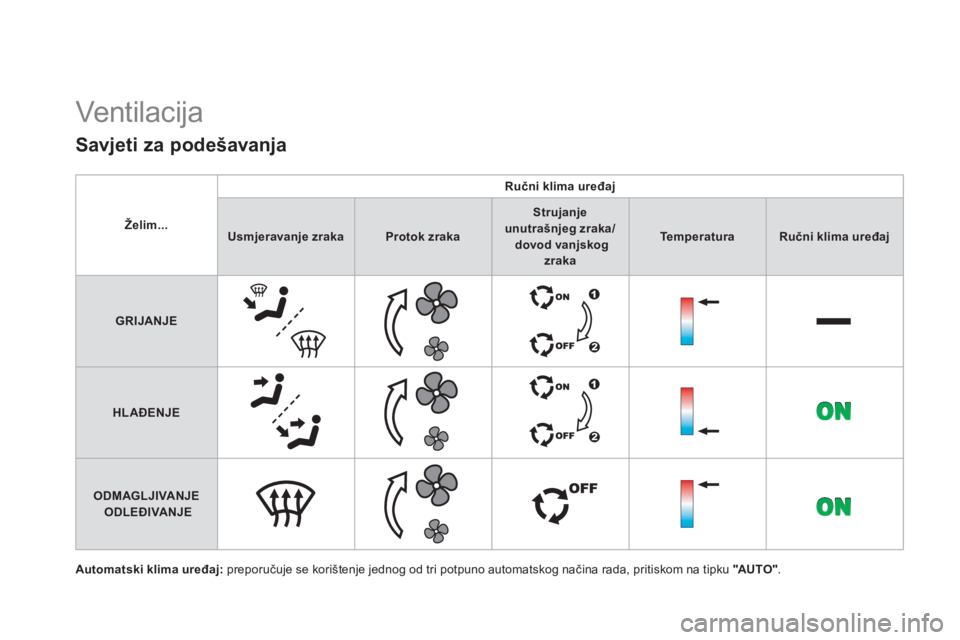

Vent ilac ija
Savjeti za podešavanja
Automatski klima uređaj:
preporučuje se korištenje jednog od tri potpuno automatskog načina rada, pritiskom na tipku "AUTO".
Želim...
Ručni klima uređa
j
Usmjeravanje zrakaProtok zraka
Strujanje unutrašnjeg zraka/dovod vanjskog zraka
TemperaturaRučni klima uređaj



GRIJANJE




HLAĐENJE




ODMAGLJIVANJE
ODLEĐIVANJE

23Upoznavanje vozila

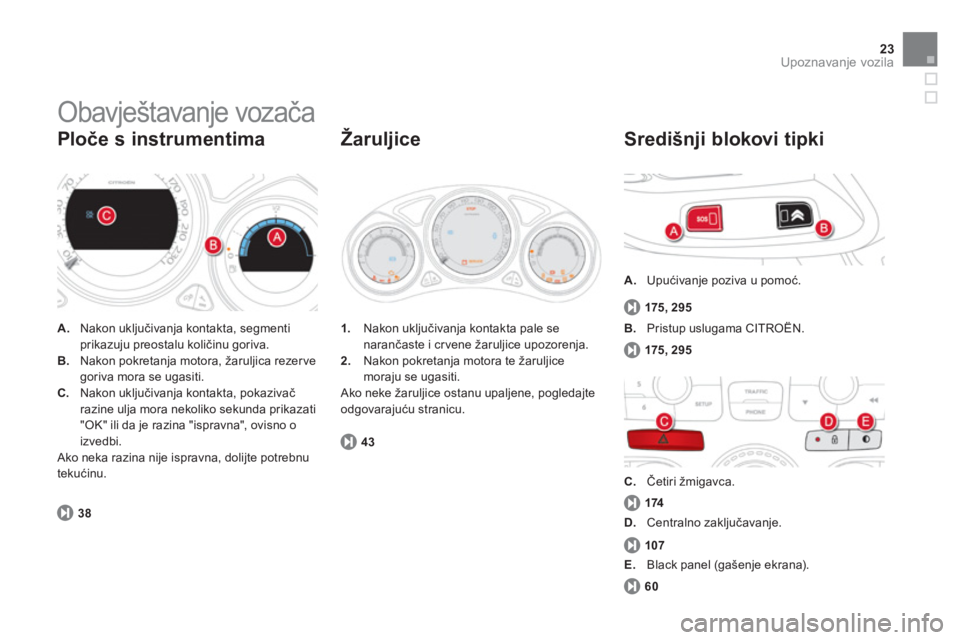

Obavještavanje vozača
A.Nakon uključivanja kontakta, segmenti prikazuju preostalu količinu goriva. B.Nakon pokretanja motora, žaruljica rezervegoriva mora se ugasiti. C.Nakon uključivanja kontakta, pokazivač razine ulja mora nekoliko sekunda prikazati
"OK" ili da je razina "ispravna", ovisno o
izvedbi.
Ako neka razina nije ispravna, dolijte potrebnu
tekućinu.

Ploče s instrumentima
38
1.Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja. 2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
odgovarajuću stranicu.
Žaruljice
43
A.Upućivanje poziva u pomoć.


Središnji blokovi tipki
175 , 2 95
B.
Pristup uslugama CITROËN.
175 , 2 9
5
C.
Četiri žmigavca.
17
4
D.Centralno zaključavanje.
10
7
E.Black panel (gašenje ekrana).
60

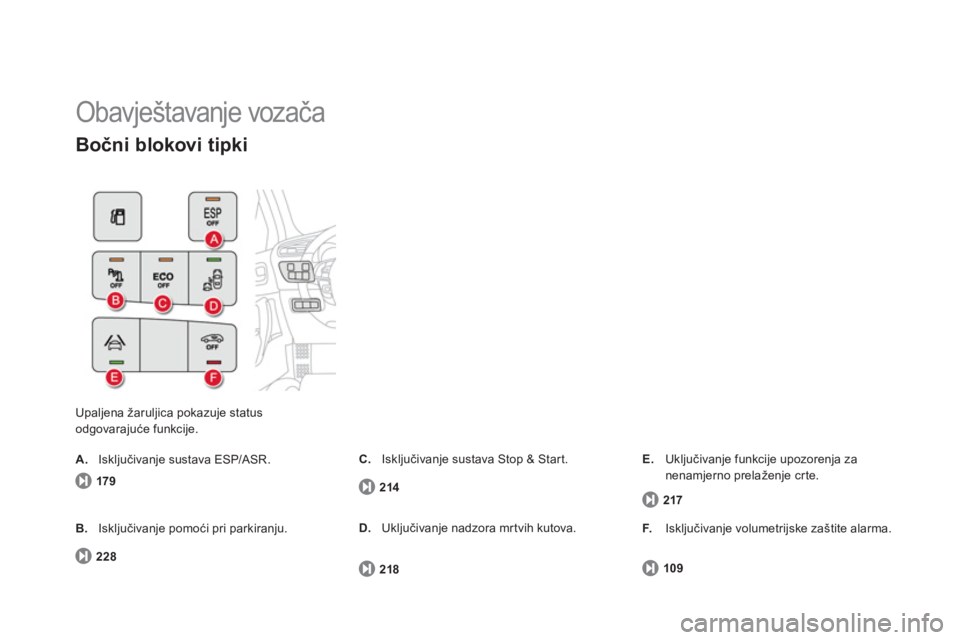

Obavještavanje vozača
Upaljena žaruljica pokazuje status
odgovarajuće funkcije.
Bočni blokovi tipki
179
B.Isključivanje pomoći pri parkiranju.
228
C.
Isključivanje sustava Stop & Star t.
214
D.Uključivanje nadzora mrtvih kutova.
21
8
E. Uključivanje funkcije upozorenja za nenamjerno prelaženje cr te.
217
F
.Isključivanje volumetrijske za

25
Upoznavanje vozila

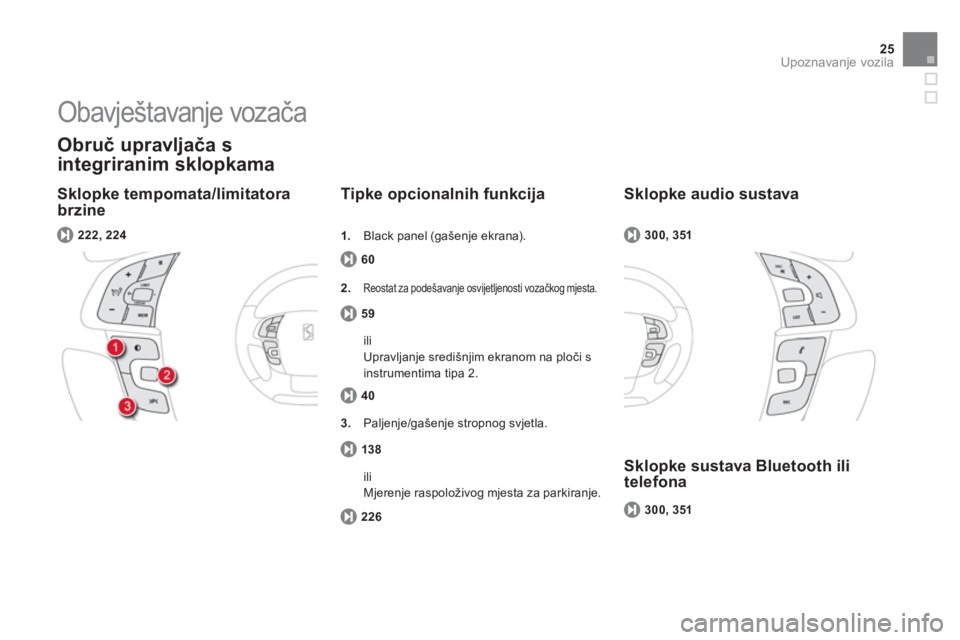

Sklopke tempomata/limitatorabrzine


Obruč upravljača s
integriranim sklopkama
60
Tipke opcionalnih funkcija
222, 224
59
2.Reostat za podešavanje osvijetljenosti vozačkog mjesta.
300, 351


Sklopke audio sustava
300, 351


Sklopke sustava Bluetooth ili telefona
1.Black panel (gašenje ekrana).
4
0
iliUpravljanje središnjim ekranom na ploči s
instrumentima tipa 2.
138
3. Paljenje/gašenje stropnog svjetla.
22
6
iliMjerenje raspoloživog mjesta za parkiranje.
Obavještavanje vozača

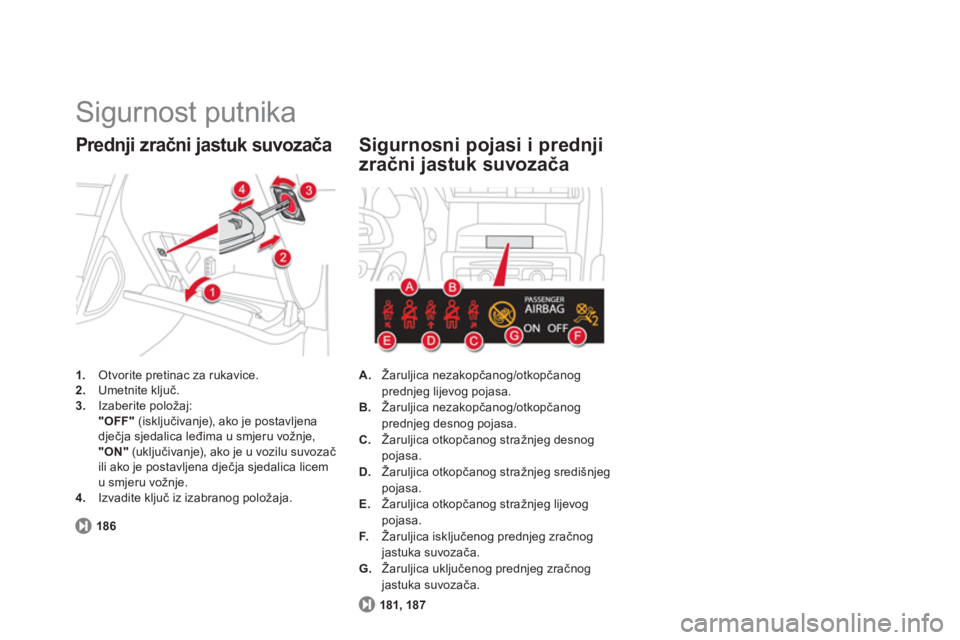

Sigurnost putnika
1.
Otvorite pretinac za rukavice.2.
Umetnite ključ.3.Izaberite položaj:
"OFF"
(isključivanje), ako je postavljena
dječja sjedalica leđima u smjeru vožnje,
"ON"
(uključivanje), ako je u vozilu suvozač ili ako je postavljena dječja sjedalica licem u smjeru vožnje.4.
Izvadite ključ iz izabranog položaja.
Prednji zračni jastuk suvozača
186
A.
Žaruljica nezakopčanog/otkopčanog
prednjeg lijevog pojasa.
B. Žaruljica nezakopčanog/otkopčanog
prednjeg desnog pojasa.C. Žaruljica otkopčanog stražnjeg desnog
pojasa.D.Žaruljica otkopčanog stražnjeg središnjeg
pojasa.E.Žaruljica otkopčanog stražnjeg lijevog
pojasa.
F
. Žaruljica isključenog prednjeg zračnogjastuka suvozača.
G.Žaruljica uključenog prednjeg zračnog jastuka suvozača.


Sigurnosni pojasi i prednji
zračni
jastuk suvozača
181, 187

27Upoznavanje vozila

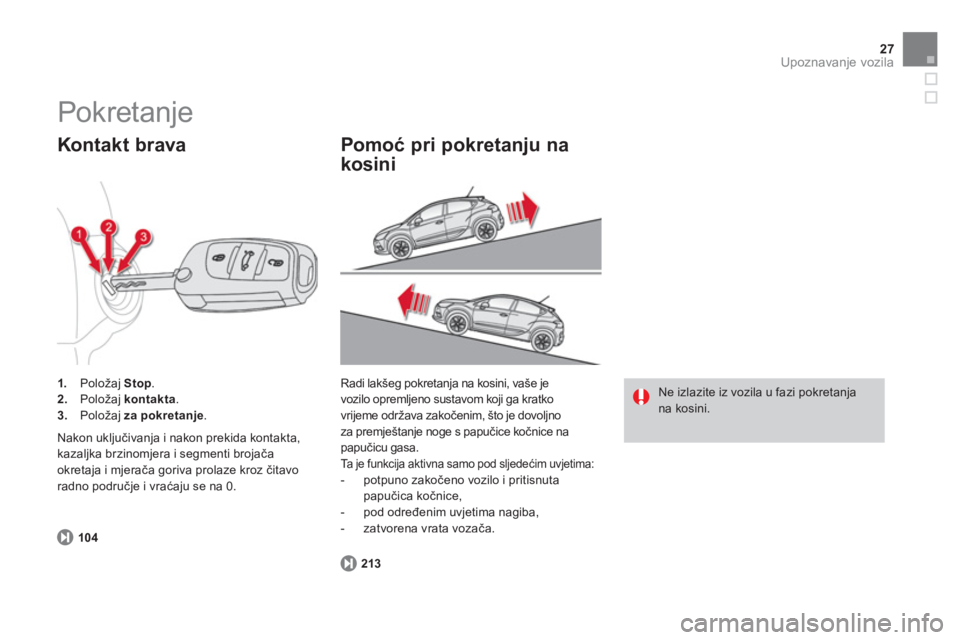

104
1. Položaj Stop
. 2.Položaj kontakta
. 3.Položaj za pokretanje .



Kontakt brava

Nakon uključivanja i nakon prekida kontakta,
kazaljka brzinomjera i segmenti brojača
okretaja i mjerača goriva prolaze kroz čitavo
radno područje i vraćaju se na 0.

Pokretanje
Radi lakšeg pokretanja na kosini, vaše je
vozilo opremljeno sustavom koji ga kratko
vrijeme održava zakočenim, što je dovoljno
za premještanje noge s papučice kočnice na papučicu gasa.Ta je funkcija aktivna samo pod sljedećim uvjetima: - potpuno zakočeno vozilo i pritisnuta papučica kočnice,
- pod određenim uvjetima nagiba,
- z
atvorena vrata vozača.
213

Ne izlazite iz vozila u fazi pokretanjana kosini.
Pomoć pri pokretanju na
kosini

Vožnja

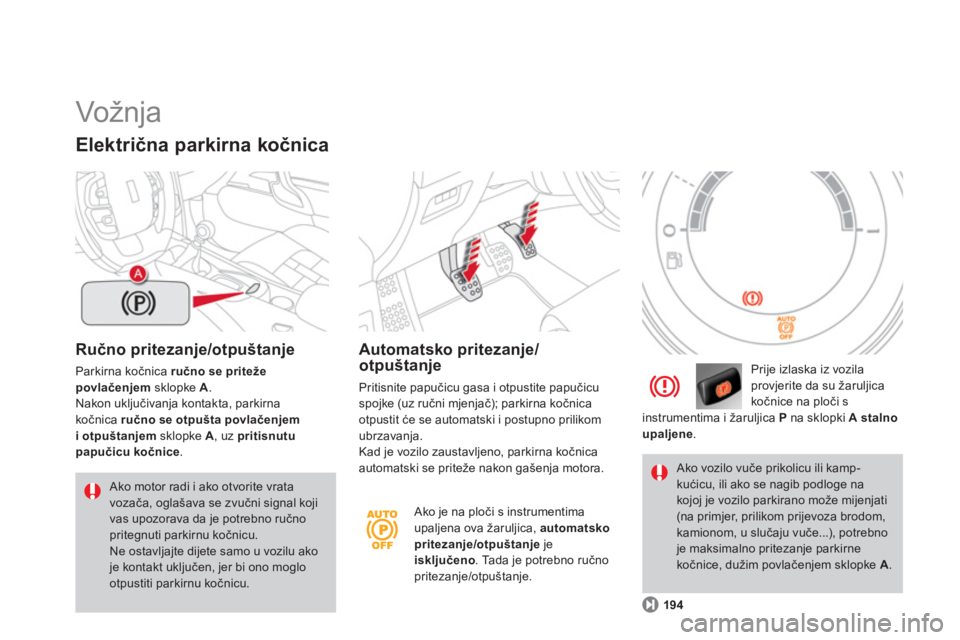

Ručno pritezanje/otpuštanje
Parkirna kočnica ručno se pritežepovlačenjem
sklopke A.Nakon uključivanja kontakta, parkirna
kočnica ručno se otpušta povlačenjem i otpuštanjem
sklopke A
, uz pritisnutu
papučicu kočnice.
Električna parkirna kočnica


Automatsko pritezanje/otpuštanje

Pritisnite papučicu gasa i otpustite papučicu
spojke (uz ručni mjenjač); parkirna kočnica
otpustit će se automatski i postupno prilikom
ubrzavanja.
Kad
je vozilo zaustavljeno, parkirna kočnica
automatski se prite
