stop start CITROEN DS4 2014 Ghiduri De Utilizare (in Romanian)

Reincarcarea bateriei cu un
redresor



Debranşaţi bateria de pe vehicul.


Respectaţi instrucţiunile de utilizare date
de producătorul redresorului.


Reconectaţi bateria, începând cu borna (-).


Ver if ic aţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.

Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.


Reinitializare dupa
rebransare

Dupa orice rebransare a bateriei, puneti
contactul si asteptati cel putin un minut inainte
de pornirea motorului, pentru a permite
initializarea sistemelor electronice.
Consultand capitolele corespunzatoare,
va trebui sa reinitializati singur:


- actionarea secventiala a geamurilor
electrice,

- data si ora,

- setarile sistemului audio sau sistemul de
ghidare imbarcat.
Verificati sa nu existe mesaje de eroare
sau martori de avertizare dupa punerea
contactului.
Totusi, daca dupa aceste actiuni
persista usoare perturbari, consultati
reteaua CITROËN sau un Ser vice
autorizat.



Poziţionaţi colierul E
deschis al cablului pe
borna (+) a bateriei.


Apăsaţi vertical colierul, pentru o bună
asezare pe borna bateriei.


Blocaţi colierul, coborând clapeta D
.


Rebransare cablu la
borna (+)
Debransare cablu de la
borna (+)



Ridicaţi clapeta D
la maxim, pentru a
debloca colierul E
.


Nu forţaţi cand apasati clapeta,
deoarece, în cazul în care colierul
este incorect asezat, blocarea este
imposibilă; reluaţi procedura.

MODELE:


MOTORIZARI SI CUTII DE VITEZE



Tipuri variante versiuni:
NX

...


9HP0



9HR8

9HR8

/

S



9HR8/PS



RHH8



RHHA



MOTOARE DIESEL


HDi 90 FAP



HDi 110
FA P



HDi 160 FAP


Cilindree (cm
3)
1 560
1 560
1 997
Alezaj x cursa (mm)
75 x 88,3
75 x 88,3
85 x 88
Putere maxima * : norma CEE (kW)
68
82
120
Regim de putere max. (rot /min)
4 000
3 600
4 000
Cuplu maxim: norma CEE (Nm)
230
270
340
Regim de cuplu max. (rot /min)
1 750
1 750
2 000
Carburant
Motorina
Motorina
Motorina
Catalizator
Da
Da
Da
Filtru de particule (FAP)
Da
Da
Da

CUTII DE VITEZE

Manuala
(5 trepte)
Manuala
(6 trepte)
Manuala Pilotata
(6 trepte)
Manuala
(6 trepte)
Automata
(6 trepte)


CAPACITATI ULEI (în litri)



Motor (cu schimbare cartus filtrant)
3,75
3,75
3,75
-

* Puterea maxima corespunde valorii omologate cu motorul la banc, conform conditiilor definite prin regulamentul european (Directiva 1999/99/CE).

.../S:
model e-HDi echipat cu Stop & Start.

Post de conducere

Tablouri de bord 38 - 42
Martori luminosi 43 -53
Indicatoare 54-56
Te s t m a n u a l 5 7
Butoane de reglare 58 - 61


- contor de kilometri zilnic

- reostat de iluminat / black panel

- personalizarea cadranelor si afisajelor


Sistem Stop & Start 218 -220
Avertizare de depasire
a marcajului rutier 221
Comenzi de iluminat 124-128
Reglare proiectoare 130

Retrovizoare exterioare 95-96
Actionare geamuri 115 -116


Sigurante fuzibile in plansa de bord 270-273

Deschidere capota 237

Reglare volan 94
Avertizor sonor 179
Ecrane multifunctionale 64- 69
Afisaj cu martorii de centura si
airbag frontal pasager 184-185

Cutie de viteze manuala 205
Cutie de viteze pilotata 206 -209
Cutie de viteze automata 210 -213
Indicator de schimbare de treapta 215
Frana de stationare 196 -203, 204
Retrovizor interior 97
Apel de urgenta sau de asistenta 179, 301
Plafoniere 138


Comenzi de stergatoare de geamuri 13 3 -137
Calculator de bord 70 -74

Ventilatie 78 -79
Aer conditionat manual 80 - 81, 86
Aer conditionat automat 82- 86
Dezaburire /
Degivrare luneta 87
Sistem audio 357-387
Reglare data / ora 67, 69
Sistem de navigatie eMyWay 303 -356
Reglare data / ora 67, 69
Iluminat de ambianta 139


Semnal de avarie 178-179
Blocare centralizata deschideri 107-108
Black panel 60
Memorizare viteze 225
Limitator de viteza 226 -227
Regulator de viteza 228-229

Umflare ocazională (cu kit) ........................... 250
USB Box ........................................................ 146
U
V
T
Z Ş
Ştergător ......................................... 52, 133, 134
Ştergător spate ............................................. 137
Ştergere automată a parbrizului ........... 133, 134 Spatiu depozitare .......................................... 147
Spoturi laterale ...................................... 129, 267
Stop Start ..... 74, 83, 86, 117, 218, 237, 244, 276
Stopuri ........................................................... 268
Streaming audio Bluetooth ........... 343, 371, 373
Suport hărţi ................................................... 144
Suport pahare ............................................... 147
Supraveghere unghiuri moarte ..................... 222Transport obiecte lungi ................................. 154
Tr a pă rezer vor carburant ....................... 117, 120
Tr a pă schiuri ................................................. 154
Turometru ............................................ 38, 39, 42
Ta b e l e m a s e ..........................................292, 294
Ta b e l e m o t o r i zări ..................................292, 294
Tablouri de bord .............................38 - 40, 57, 61
Tablouri de siguranţe ................................... 270
Te l e c o m a n dă ................................ 100, 102, 106
Te l e f o n ................................................... 326, 330
Te t i e r e f aţă ...................................................... 90
Tetiere spate ................................................... 93
Tijă capotă motor .......................................... 237
TMC (Informaţii trafic) ................................... 323
Torpedo ......................................................... 145
Tractarea unei remorci .................................. 285Ventilaţie ............................................. 34, 78 - 80
Verificare nivel ulei motor ............................... 54
Verificare niveluri ................................... 241-243
Ver if icări ................................239, 240, 244, 246
Ver if icări curente ................................... 244, 246
Volan (reglaj) ................................................... 94
Zone de risc (actualizare) ............................. 314

8Conducere
DS4-add_ro_Chap09_conduite_ed02-2013
Stop & Start Sistemul Stop & Start trece motorul momentan in stare de veghe - mod STOP - pe durata fazelor de oprire din circulatie (semafoare, ambuteiaje, altele...). Motorul porneste din nou automat - mod START - imediat ce doriti sa reporniti. Repornirea se efectueaza instantaneu, rapid si in liniste. Per fect adaptat pentru utilizare urbana, sistemul Stop & Start permite reducerea consumului de carburant, a emisiilor de gaze poluante si a nivelului sonor la oprire.
Functionare
Trecerea motorului in mod STOP
Pentru o cutie de viteze pilotata, pentru confortul dumneavoastra, in timpul unei manevre de parcare, modul STOP este indisponibil timp de cateva secunde dupa decuplarea mersului inapoi. Modul STOP nu modifica functiile vehiculului, cum ar fi franarea, asistarea directiei...
Nu alimentati cu carburant cand motorul este in mod STOP; este imperativa taierea contactului cu cheia.
Martorul "ECO" se aprinde pe tabloul de bord combinat si motorul trece automat in stare de veghe:
- in cazul unei cutii de viteze manuale , la o viteza mai mica de 20 km/h, sau cand vehiculul este oprit la versiunile pe benzina e-THP 130 si Diesel BlueHDi, cand aduceti maneta de viteze la punctul mort si eliberati pedala de ambreiaj, - in cazul unei cutii de viteze pilotate , la o viteza mai mica de 8 km/h, cand apasati pedala de frana sau aduceti maneta de viteze in pozitia N .
Daca vehiculul este echipat, un contor
de timp cumuleaza timpul de trecere in modul STOP pe durata parcurgerii unui traseu. El se reseteaza (readucere la zero) la fiecare punerea a contactului cu cheia.
Modul STOP nu se activeaza cand: - vehiculul se afla pe o suprafata puternic inclinata (ascendenta sau descendenta), - usa conducatorului este deschisa, - centura de siguranta a conducatorului este decuplata, - viteza vehiculului nu a depasit 10 km/h de la ultima pornire cu cheia, - frana de stationare electrica este actionata sau in curs de actionare, - mentinerea confortului termic in habitaclu o necesita, - dezaburirea este activata, - unele conditii punctuale (incarcarea bateriei, temperatura motorului, asistarea la franare, temperatura exterioara...) o necesita, pentru asigurarea controlului sistemului.
Cazuri particulare: mod STOP indisponibil
In acest caz, martorul luminos "ECO" se aprinde intermitent cateva secunde, apoi se stinge.
Aceasta functionare este per fect normala.

9Conducere
DS4-add_ro_Chap09_conduite_ed02-2013

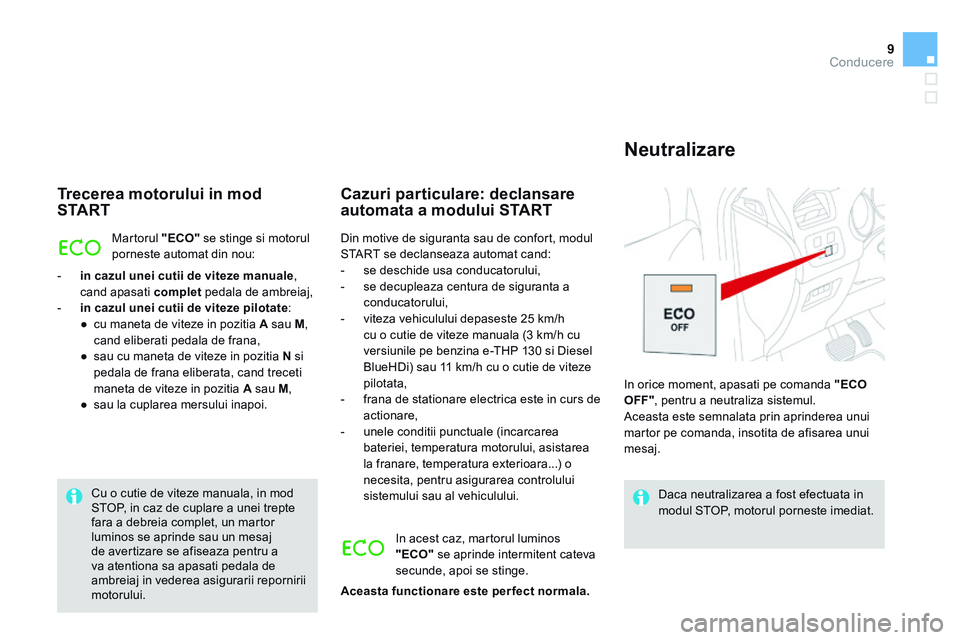

Trecerea motorului in mod S TA R T
Martorul "ECO" se stinge si motorul porneste automat din nou:
- in cazul unei cutii de viteze manuale , cand apasati complet pedala de ambreiaj, - in cazul unei cutii de viteze pilotate : ● cu maneta de viteze in pozitia A sau M , cand eliberati pedala de frana, ● sau cu maneta de viteze in pozitia N si pedala de frana eliberata, cand treceti maneta de viteze in pozitia A sau M , ● sau la cuplarea mersului inapoi.
Cazuri particulare: declansare automata a modului START
Daca neutralizarea a fost efectuata in modul STOP, motorul porneste imediat.
Cu o cutie de viteze manuala, in mod STOP, in caz de cuplare a unei trepte fara a debreia complet, un martor luminos se aprinde sau un mesaj de avertizare se afiseaza pentru a va atentiona sa apasati pedala de ambreiaj in vederea asigurarii repornirii m o t o r u l u i .
In orice moment, apasati pe comanda "ECO OFF" , pentru a neutraliza sistemul. Aceasta este semnalata prin aprinderea unui martor pe comanda, insotita de afisarea unui mesaj.
Neutralizare
In acest caz, martorul luminos "ECO" se aprinde intermitent cateva secunde, apoi se stinge.
Aceasta functionare este per fect normala.
Din motive de siguranta sau de confort, modul START se declanseaza automat cand: - se deschide usa conducatorului, - se decupleaza centura de siguranta a conducatorului, - viteza vehiculului depaseste 25 km/h cu o cutie de viteze manuala (3 km/h cu versiunile pe benzina e-THP 130 si Diesel BlueHDi) sau 11 km/h cu o cutie de viteze pilotata, - frana de stationare electrica este in curs de actionare, - unele conditii punctuale (incarcarea bateriei, temperatura motorului, asistarea la franare, temperatura exterioara...) o necesita, pentru asigurarea controlului sistemului sau al vehiculului.

10Conducere
DS4-add_ro_Chap09_conduite_ed02-2013
Sistemul se reactiveaza automat, la fiecare noua pornire cu cheia.

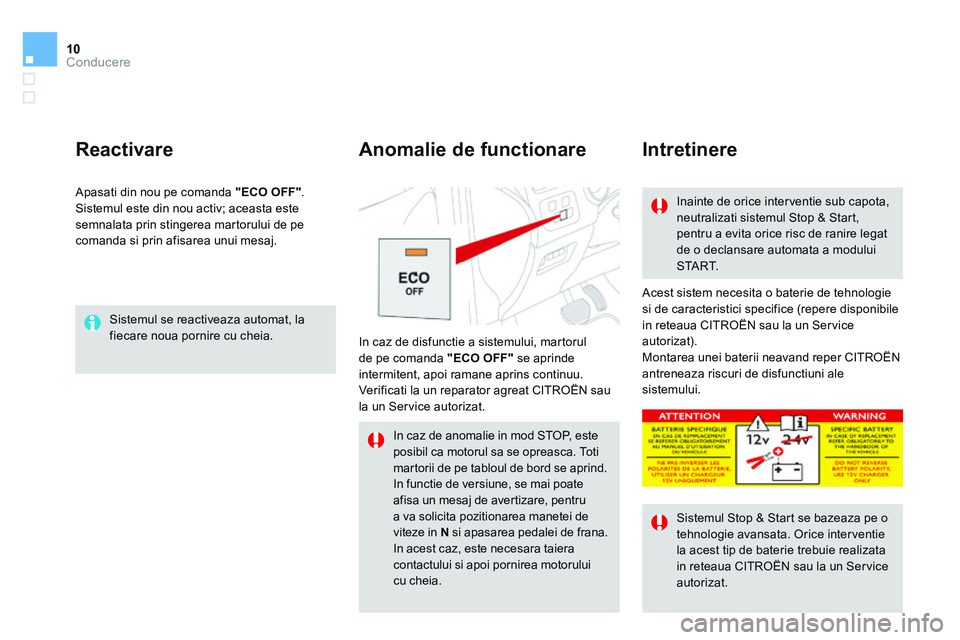

Reactivare
Acest sistem necesita o baterie de tehnologie si de caracteristici specifice (repere disponibile in reteaua CITROËN sau la un Service autorizat). Montarea unei baterii neavand reper CITROËN antreneaza riscuri de disfunctiuni ale sistemului.
In caz de disfunctie a sistemului, martorul de pe comanda "ECO OFF" se aprinde intermitent, apoi ramane aprins continuu. Verificati la un reparator agreat CITROËN sau la un Service autorizat.
Anomalie de functionare Intretinere
Inainte de orice interventie sub capota, neutralizati sistemul Stop & Start, pentru a evita orice risc de ranire legat de o declansare automata a modului S TA R T.
Sistemul Stop & Start se bazeaza pe o tehnologie avansata. Orice interventie la acest tip de baterie trebuie realizata in reteaua CITROËN sau la un Service autorizat.
Apasati din nou pe comanda "ECO OFF" . Sistemul este din nou activ; aceasta este semnalata prin stingerea martorului de pe comanda si prin afisarea unui mesaj.
In caz de anomalie in mod STOP, este posibil ca motorul sa se opreasca. Toti martorii de pe tabloul de bord se aprind. In functie de versiune, se mai poate afisa un mesaj de avertizare, pentru a va solicita pozitionarea manetei de viteze in N si apasarea pedalei de frana. In acest caz, este necesara taiera contactului si apoi pornirea motorului cu cheia.
