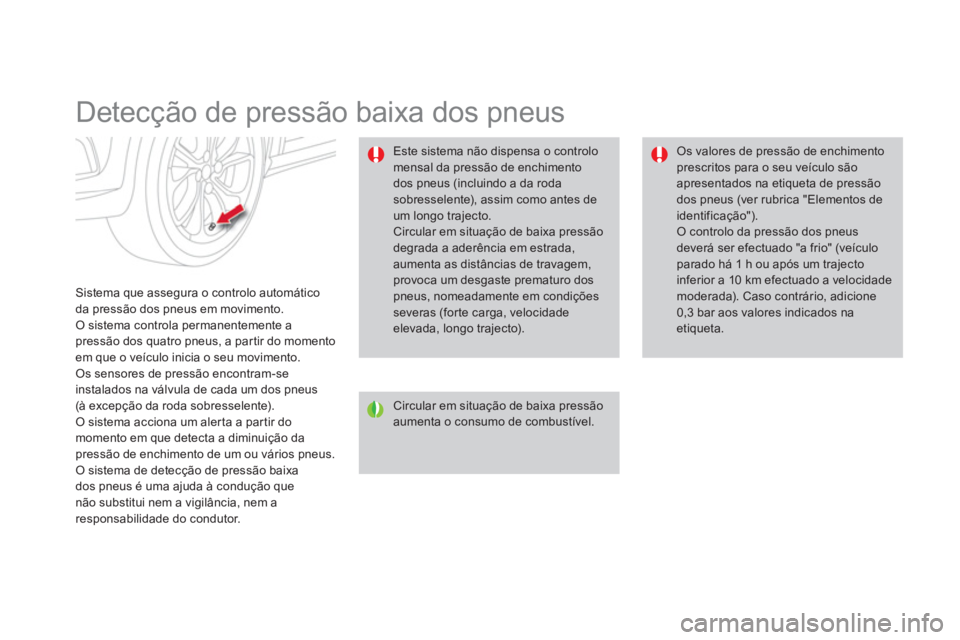

Detecção de pressão baixa dos pneus


Sistema que assegura o controlo automático
da pressão dos pneus em movimento.
O sistema controla permanentemente a
pressão dos quatro pneus, a partir do momento
em que o veículo inicia o seu movimento.
Os sensores de pressão encontram-se
instalados na válvula de cada um dos pneus
(à excepção da roda sobresselente).
O sistema acciona um alerta a partir do
momento em que detecta a diminuição da
pressão de enchimento de um ou vários pneus.
O sistema de detecção de pressão baixa
dos pneus é uma ajuda à condução que
não substitui nem a vigilância, nem a
responsabilidade do condutor.
Circular em situação de baixa pressão
aumenta o consumo de combustível.
Os valores de pressão de enchimento
prescritos para o seu veículo são
apresentados na etiqueta de pressão
dos pneus (ver rubrica "Elementos de
identificação").
O controlo da pressão dos pneus
deverá ser efectuado "a frio" (veículo
parado há 1 h ou após um trajecto
inferior a 10 km efectuado a velocidade
moderada). Caso contrário, adicione
0,3 bar aos valores indicados na
etiqueta.

Este sistema não dispensa o controlo
mensal da pressão de enchimento
dos pneus (incluindo a da roda
sobresselente), assim como antes de
um longo trajecto.
Circular em situação de baixa pressão
degrada a aderência em estrada,
aumenta as distâncias de travagem,
provoca um desgaste prematuro dos
pneus, nomeadamente em condições
severas (forte carga, velocidade
elevada, longo trajecto).

217Condução

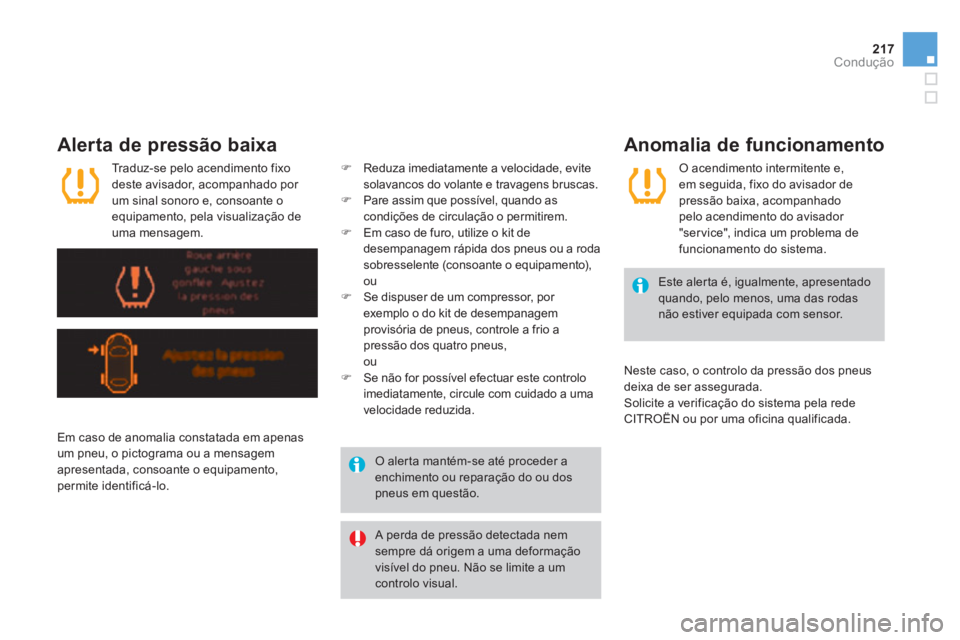

Alerta de pressão baixa


A perda de pressão detectada nem
sempre dá origem a uma deformação
visível do pneu. Não se limite a um
controlo visual.

Este alerta é, igualmente, apresentado
quando, pelo menos, uma das rodas
não estiver equipada com sensor.

O alerta mantém-se até proceder a
enchimento ou reparação do ou dos
pneus em questão. Traduz-se pelo acendimento fixo
deste avisador, acompanhado por
um sinal sonoro e, consoante o
equipamento, pela visualização de
uma mensagem.
Em caso de anomalia constatada em apenas
um pneu, o pictograma ou a mensagem
apresentada, consoante o equipamento,
permite identificá-lo.

)
Reduza imediatamente a velocidade, evite
solavancos do volante e travagens bruscas.

)
Pare assim que possível, quando as
condições de circulação o permitirem.

)
Em caso de furo, utilize o kit de
desempanagem rápida dos pneus ou a roda
sobresselente (consoante o equipamento),
ou

)
Se dispuser de um compressor, por
exemplo o do kit de desempanagem
provisória de pneus, controle a frio a
pressão dos quatro pneus,
ou

)
Se não for possível efectuar este controlo
imediatamente, circule com cuidado a uma
velocidade reduzida.


Anomalia de funcionamento

O acendimento intermitente e,
em seguida, fixo do avisador de
pressão baixa, acompanhado
pelo acendimento do avisador
"ser vice", indica um problema de
funcionamento do sistema.
Neste caso, o controlo da pressão dos pneus
deixa de ser assegurada.
Solicite a verificação do sistema pela rede
CITROËN ou por uma oficina qualificada.

221Condução

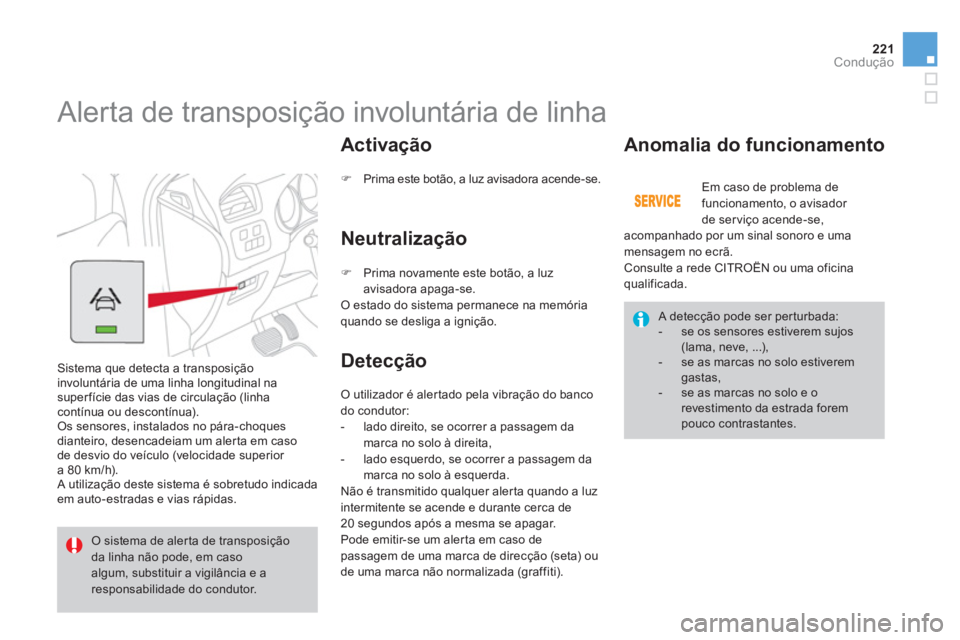

Alerta de transposição involuntária de linha

Sistema que detecta a transposição
involuntária de uma linha longitudinal na
super fície das vias de circulação (linha
contínua ou descontínua).
Os sensores, instalados no pára-choques
dianteiro, desencadeiam um alerta em caso
de desvio do veículo (velocidade superior
a 80 km/h).
A utilização deste sistema é sobretudo indicada
em auto-estradas e vias rápidas.

Activação



)
Prima este botão, a luz avisadora acende-se.

O sistema de alerta de transposição
da linha não pode, em caso
algum, substituir a vigilância e a
responsabilidade do condutor.

Neutralização

O utilizador é alertado pela vibração do banco
do condutor:


- lado direito, se ocorrer a passagem da
marca no solo à direita,

- lado esquerdo, se ocorrer a passagem da
marca no solo à esquerda.
Não é transmitido qualquer alerta quando a luz
intermitente se acende e durante cerca de
20 segundos após a mesma se apagar.
Pode emitir-se um alerta em caso de
passagem de uma marca de direcção (seta) ou
de uma marca não normalizada (graffiti).


Detecção
Anomalia do funcionamento


A detecção pode ser perturbada:


- se os sensores estiverem sujos
(lama, neve, ...),

- se as marcas no solo estiverem
gastas,

- se as marcas no solo e o
revestimento da estrada forem
pouco contrastantes.



)
Prima novamente este botão, a luz
avisadora apaga-se.
O estado do sistema permanece na memória
quando se desliga a ignição.
Em caso de problema de
funcionamento, o avisador
de serviço acende-se,
acompanhado por um sinal sonoro e uma
mensagem no ecrã.
Consulte a rede CITROËN ou uma oficina
qualificada.

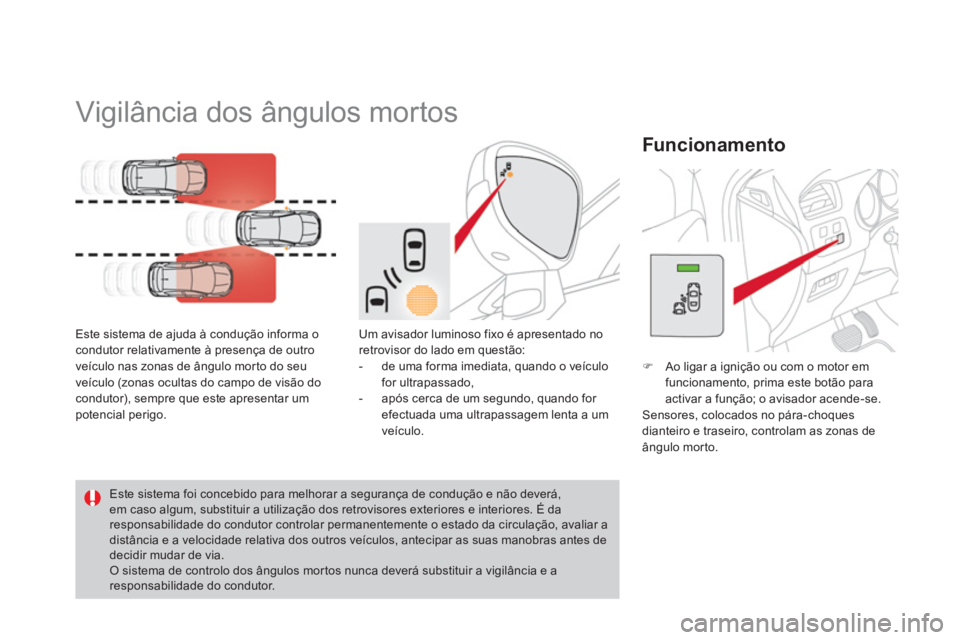

Vigilância dos ângulos mortos


Este sistema de ajuda à condução informa o
condutor relativamente à presença de outro
veículo nas zonas de ângulo morto do seu
veículo (zonas ocultas do campo de visão do
condutor), sempre que este apresentar um
potencial perigo.

Funcionamento


Este sistema foi concebido para melhorar a segurança de condução e não deverá,
em caso algum, substituir a utilização dos retrovisores exteriores e interiores. É da
responsabilidade do condutor controlar permanentemente o estado da circulação, avaliar a
distância e a velocidade relativa dos outros veículos, antecipar as suas manobras antes de
decidir mudar de via.
O sistema de controlo dos ângulos mortos nunca deverá substituir a vigilância e a
responsabilidade do condutor.



)
Ao ligar a ignição ou com o motor em
funcionamento, prima este botão para
activar a função; o avisador acende-se.
Sensores, colocados no pára-choques
dianteiro e traseiro, controlam as zonas de
ângulo morto. Um avisador luminoso fixo é apresentado no
retrovisor do lado em questão:


- de uma forma imediata, quando o veículo
for ultrapassado,

- após cerca de um segundo, quando for
efectuada uma ultrapassagem lenta a um
veículo.

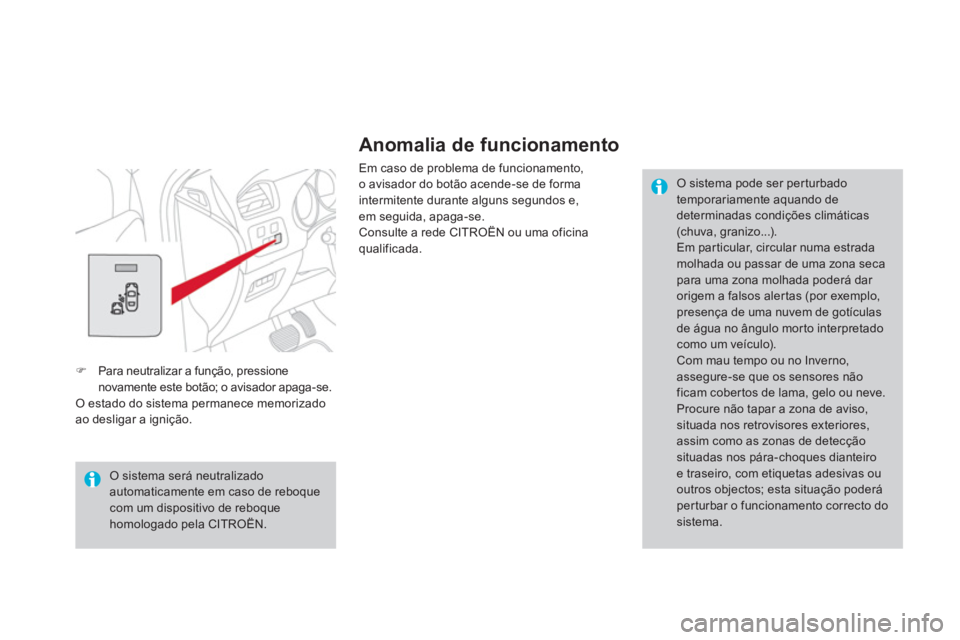

Anomalia de funcionamento

Em caso de problema de funcionamento,
o avisador do botão acende-se de forma
intermitente durante alguns segundos e,
em seguida, apaga-se.
Consulte a rede CITROËN ou uma oficina
qualificada.
O sistema pode ser perturbado
temporariamente aquando de
determinadas condições climáticas
(chuva, granizo...).
Em particular, circular numa estrada
molhada ou passar de uma zona seca
para uma zona molhada poderá dar
origem a falsos alertas (por exemplo,
presença de uma nuvem de gotículas
de água no ângulo morto interpretado
como um veículo).
Com mau tempo ou no Inverno,
assegure-se que os sensores não
ficam cobertos de lama, gelo ou neve.
Procure não tapar a zona de aviso,
situada nos retrovisores exteriores,
assim como as zonas de detecção
situadas nos pára-choques dianteiro
e traseiro, com etiquetas adesivas ou
outros objectos; esta situação poderá
perturbar o funcionamento correcto do
sistema.



)
Para neutralizar a função, pressione
novamente este botão; o avisador apaga-se.
O estado do sistema permanece memorizado
ao desligar a ignição.
O sistema será neutralizado
automaticamente em caso de reboque
com um dispositivo de reboque
homologado pela CITROËN.

231Condução

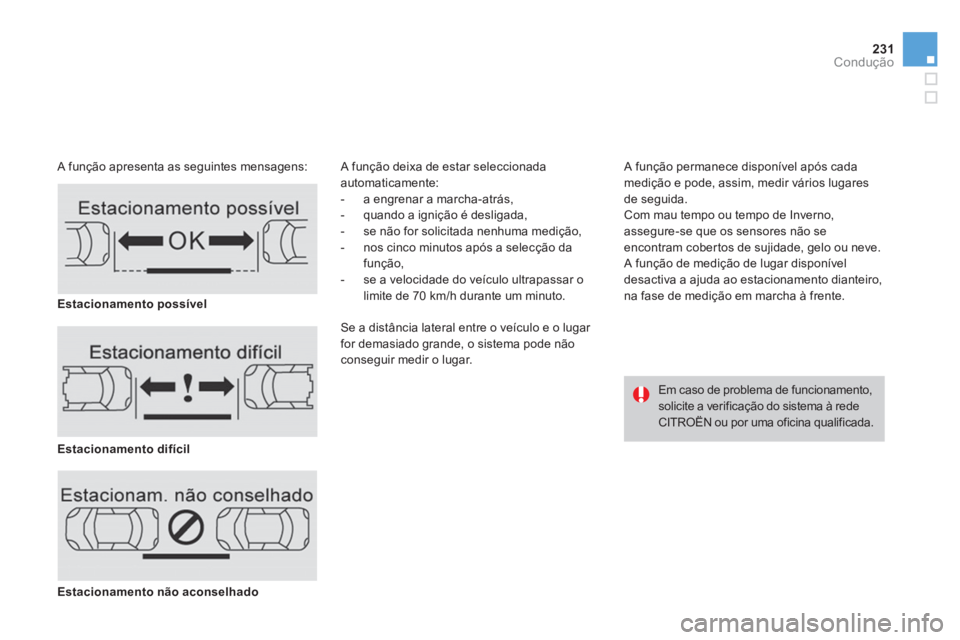

A função apresenta as seguintes mensagens: A função deixa de estar seleccionada
automaticamente:


- a engrenar a marcha-atrás,

- quando a ignição é desligada,

- se não for solicitada nenhuma medição,

- nos cinco minutos após a selecção da
função,

- se a velocidade do veículo ultrapassar o
limite de 70 km/h durante um minuto.

Se a distância lateral entre o veículo e o lugar
for demasiado grande, o sistema pode não
conseguir medir o lugar.
A função permanece disponível após cada
medição e pode, assim, medir vários lugares
de seguida.
Com mau tempo ou tempo de Inverno,
assegure-se que os sensores não se
encontram cobertos de sujidade, gelo ou neve.
A função de medição de lugar disponível
desactiva a ajuda ao estacionamento dianteiro,
na fase de medição em marcha à frente.

Estacionamento possível


Estacionamento difícil


Estacionamento não aconselhado

Em caso de problema de funcionamento,
solicite a verificação do sistema à rede
CITROËN ou por uma oficina qualificada.

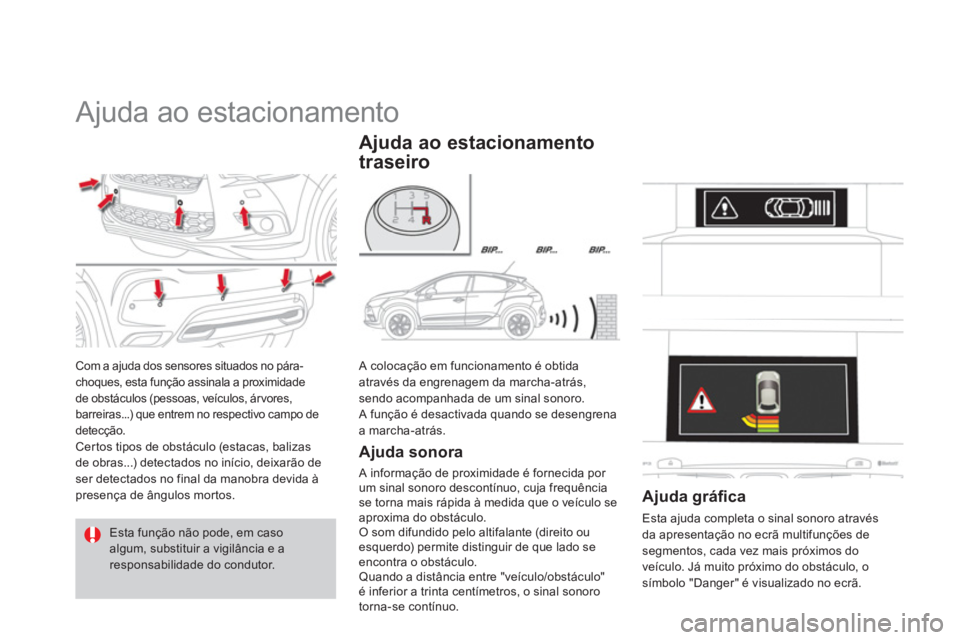

Ajuda ao estacionamento
Com a ajuda dos sensores situados no pára-
choques, esta função assinala a proximidade
de obstáculos (pessoas, veículos, árvores,
barreiras...) que entrem no respectivo campo de
detecção.
Certos tipos de obstáculo (estacas, balizas
de obras...) detectados no início, deixarão de
ser detectados no final da manobra devida à
presença de ângulos mortos.



Esta função não pode, em caso
algum, substituir a vigilância e a
responsabilidade do condutor.
A colocação em funcionamento é obtida
através da engrenagem da marcha-atrás,
sendo acompanhada de um sinal sonoro.
A função é desactivada quando se desengrena
a marcha-atrás.

Ajuda ao estacionamento
traseiro

Ajuda sonora

A informação de proximidade é fornecida por
um sinal sonoro descontínuo, cuja frequência
se torna mais rápida à medida que o veículo se
aproxima do obstáculo.
O som difundido pelo altifalante (direito ou
esquerdo) permite distinguir de que lado se
encontra o obstáculo.
Quando a distância entre "veículo/obstáculo"
é inferior a trinta centímetros, o sinal sonoro
torna-se contínuo.




Ajuda gráfi ca

Esta ajuda completa o sinal sonoro através
da apresentação no ecrã multifunções de
segmentos, cada vez mais próximos do
veículo. Já muito próximo do obstáculo, o
símbolo "Danger" é visualizado no ecrã.

233Condução

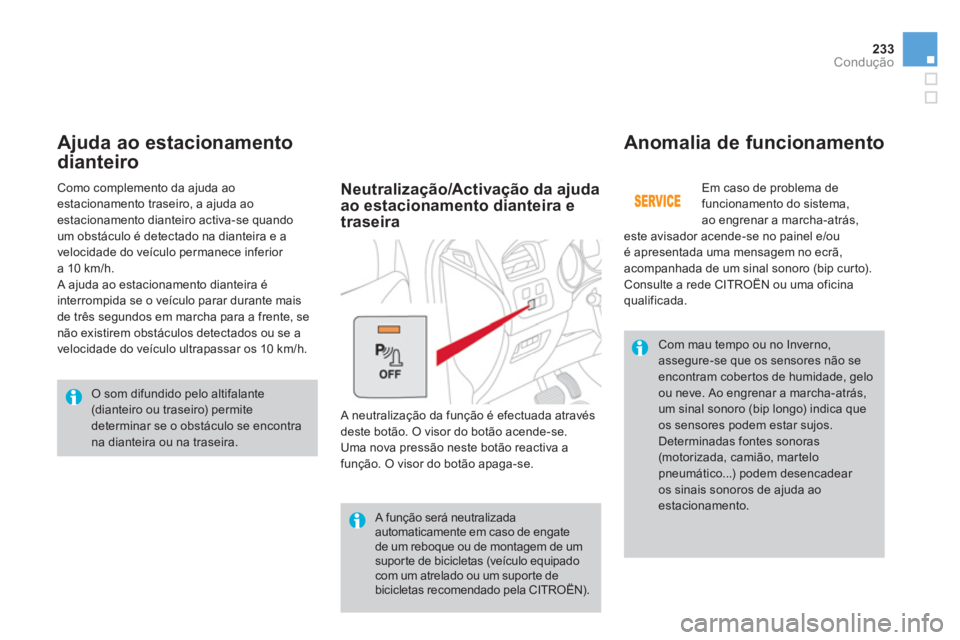

Ajuda ao estacionamento
dianteiro
Anomalia de funcionamento

Em caso de problema de
funcionamento do sistema,
ao engrenar a marcha-atrás,
este avisador acende-se no painel e/ou
é apresentada uma mensagem no ecrã,
acompanhada de um sinal sonoro (bip curto).
Consulte a rede CITROËN ou uma oficina
qualificada. Como complemento da ajuda ao
estacionamento traseiro, a ajuda ao
estacionamento dianteiro activa-se quando
um obstáculo é detectado na dianteira e a
velocidade do veículo permanece inferior
a 10 km/h.
A ajuda ao estacionamento dianteira é
interrompida se o veículo parar durante mais
de três segundos em marcha para a frente, se
não existirem obstáculos detectados ou se a
velocidade do veículo ultrapassar os 10 km/h.


A função será neutralizada
automaticamente em caso de engate
de um reboque ou de montagem de um
suporte de bicicletas (veículo equipado
com um atrelado ou um suporte de
bicicletas recomendado pela CITROËN).

Com mau tempo ou no Inverno,
assegure-se que os sensores não se
encontram cobertos de humidade, gelo
ou neve. Ao engrenar a marcha-atrás,
um sinal sonoro (bip longo) indica que
os sensores podem estar sujos.
Determinadas fontes sonoras
(motorizada, camião, martelo
pneumático...) podem desencadear
os sinais sonoros de ajuda ao
estacionamento.


Neutralização/Activação da ajuda
ao estacionamento dianteira e
traseira
A neutralização da função é efectuada através
deste botão. O visor do botão acende-se.
Uma nova pressão neste botão reactiva a
função. O visor do botão apaga-se.

O som difundido pelo altifalante
(dianteiro ou traseiro) permite
determinar se o obstáculo se encontra
na dianteira ou na traseira.

A roda sobresselente encontra-se instalada na
mala sob a super fície inferior.
Consoante a sua versão, a roda sobresselente
é homogénea em chapa ou em alumínio;
para determinados destinos é de utilização
temporária.
Para aceder à roda sobresselente, consulte o
parágrafo "Acesso às ferramentas" da página
anterior.

Acesso à roda sobresselente


Detecção de pressão baixa

A roda sobresselente não possui
sensor. A reparação da roda
furada deve ser efectuada pela
rede CITROËN ou por uma oficina
qualificada.



Remoção da roda homogénea



)
Desaparafuse o parafuso central amarelo.

)
Eleve a roda sobresselente na sua
direcção pela parte de trás.

)
Retire a roda da mala.

Se o seu veículo estiver equipado com
travão de estacionamento eléctrico,
apenas uma roda sobresselente
de utilização temporária pode ser
arrumada na mala.

267Informações práticas

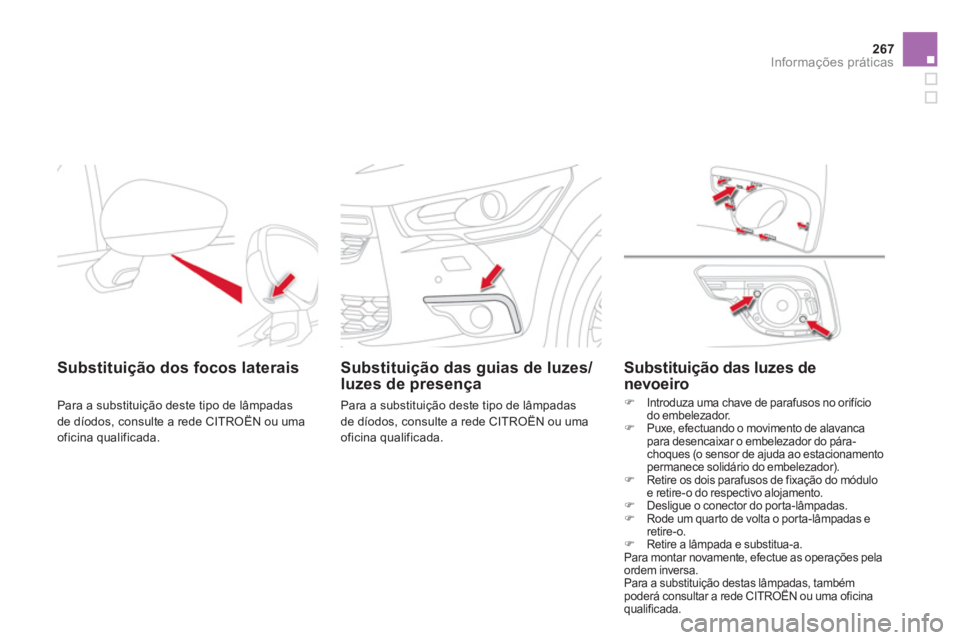

Substituição dos focos laterais

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.



Substituição das guias de luzes/
luzes de presença

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.








Substituição das luzes de
nevoeiro


)
Introduza uma chave de parafusos no orifício
do embelezador.

)
Puxe, efectuando o movimento de alavanca
para desencaixar o embelezador do pára-
choques (o sensor de ajuda ao estacionamento
permanece solidário do embelezador).

)
Retire os dois parafusos de fixação do módulo
e retire-o do respectivo alojamento.

)
Desligue o conector do porta-lâmpadas.

)
Rode um quarto de volta o porta-lâmpadas e
retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações pela
ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma oficina
qualificada.
