žárovka CITROEN DS4 2014 Návod na použití (in Czech)
[x] Cancel search | Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, velikost PDF: 33.08 MB
Page 132 of 431

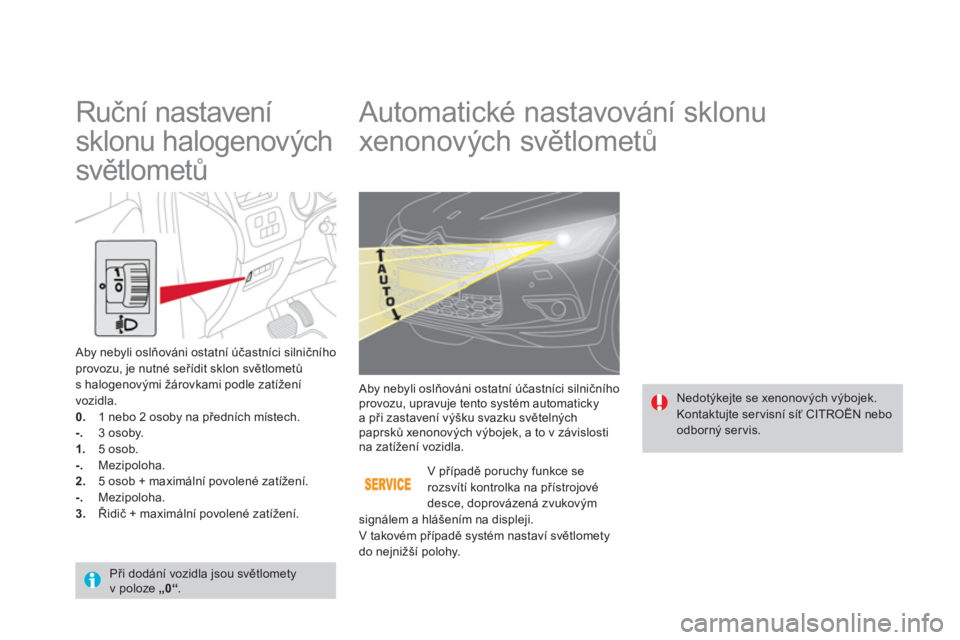

Automatické nastavování sklonu
xenonových světlometů
Nedotýkejte se xenonových výbojek.
Kontaktujte ser visní síť CITROËN nebo
odborný ser vis. Aby nebyli oslňováni ostatní účastníci silničního
provozu, upravuje tento systém automaticky
a při zastavení výšku svazku světelných
paprsků xenonových výbojek, a to v závislosti
na zatížení vozidla.
V případě poruchy funkce se
rozsvítí kontrolka na přístrojové
desce, doprovázená zvukovým
signálem a hlášením na displeji.
V takovém případě systém nastaví světlomety
do nejnižší polohy.
Ruční nastavení
sklonu halogenových
světlometů
Aby nebyli oslňováni ostatní účastníci silničního
provozu, je nutné seřídit sklon světlometů
s halogenovými žárovkami podle zatížení
vozidla.
0.
1 nebo 2 osoby na předních místech.
-.
3 osoby.
1.
5 osob.
-.
Mezipoloha.
2.
5 osob + maximální povolené zatížení.
-.
Mezipoloha.
3.
Řidič + maximální povolené zatížení.
Při dodání vozidla jsou světlomety
v poloze „0“
.
Page 266 of 431

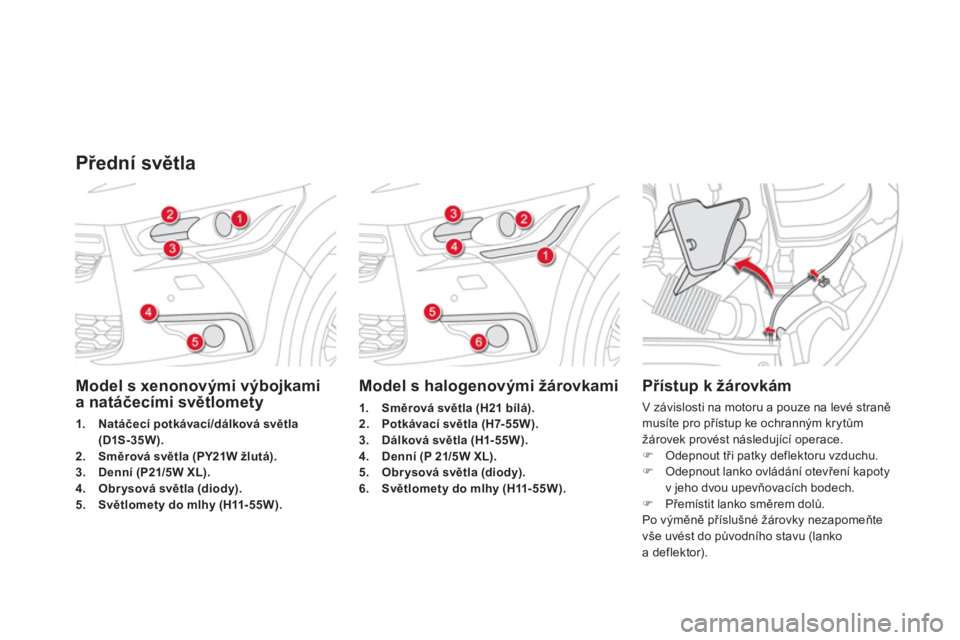

Model s xenonovými výbojkami
a natáčecími světlomety
1.
Natáčecí potkávací
/
dálková světla
(D1S-35W)
.
2.
Směrová světla (PY21W žlutá)
.
3.
Denní (P21/5W XL)
.
4.
Obrysová světla (diody).
5.
Světlomety do mlhy (H11-55W) .
Model s halogenovými žárovkami
1.
Směrová světla (H21 bílá)
.
2.
Potkávací světla (H7-55W)
.
3.
Dálková světla (H1-55W)
.
4.
Denní (P 21/5W XL)
.
5.
Obrysová světla (diody).
6.
Světlomety do mlhy (H11-55W)
.
Přístup k žárovkám
V závislosti na motoru a pouze na levé straně
musíte pro přístup ke ochranným krytům
žárovek provést následující operace.
)
Odepnout tři patky deflektoru vzduchu.
)
Odepnout lanko ovládání otevření kapoty
v jeho dvou upevňovacích bodech.
)
Přemístit lanko směrem dolů.
Po výměně příslušné žárovky nezapomeňte
vše uvést do původního stavu (lanko
a deflektor).
Přední světla
Page 267 of 431
265Praktické informace
Výměna žárovky potkávacích
světel (pouze u modelů
s halogenovými žárovkami)
)
Přitažením za jazýček sejměte ochranný
kryt.
)
Odpojte konektor žárovky.
)
Roztáhněte pružiny pro uvolnění žárovky.
)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna žárovky směrových
světel
Po montáži pečlivě uzavřete ochranný
kryt, aby byla zajištěna těsnost
světlometu.
Žárovky žluté bar vy, jako mají směrová
světla, musejí být nahrazeny žárovkami
se stejnými vlastnostmi a bar vou. Rychlejší blikání směrových světel
(pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
Model s xenonovými světly
)
Demontujte ochranný kryt zatažením za
jazýček.
)
Odpojte konektor výbojky.
)
Odkloňte pružinu pro uvolnění výbojky.
)
Vyjměte výbojku a vyměňte ji.
Při zpětné montáži postupujte v opačném
pořadí.
Model s halogenovými světly
)
Otočte objímku žárovky o čtvrt otáčky
a vytáhněte ji.
)
Vytáhněte žárovku a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.
Page 268 of 431
Výměna denních světel
)
Přitažením za jazýček sejměte ochranný
kryt.
)
Odpojte konektor žárovky.
)
Otočte objímku žárovky o čtvrt otáčky
a vyjměte ji.
)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna žárovky dálkových
světel (pouze u modelů
s halogenovými žárovkami)
)
Přitažením za jazýček sejměte ochranný
kryt.
)
Odpojte konektor žárovky.
)
Roztáhněte pružiny pro uvolnění žárovky.
)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna integrovaných bočních
směrových světel
)
Zasuňte šroubovák do mezery mezi
středem bočního směrového světla a paticí
zpětného zrcátka.
)
Zapáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
)
Odpojte konektor bočního směrového
světla.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Přejete-li si pořídit boční směrová světla, obraťte
se na servisní síť CITROËN nebo odborný ser vis.
Page 399 of 431
397Abecední rejstřík
Ř
ST
U
Rizikové zóny (aktualizace) .......................... 314
Rozměry ........................................................ 296
Řadicí páka ..................................................... 34
Řadicí páka mechanické převodovky ........... 205
Řízená mechanická převodovka .................. 279
Sada hands free .................................... 326, 372
Sada pro nouzovou opravu
proražené pneumatiky ................................ 250
Sada pro provizorní opravu pneumatiky ...... 250
Schéma zobrazování .................... 347, 381, 382
Sedačky dětské klasické .............................. 168
Sedadla s elektrickým ovládáním ................... 89
Sedadla s vyhříváním ..................................... 90
Sedadla vpředu ................................... 88, 89, 92
Sedadla vzadu ................................................ 93
Sériové výrobní číslo vozidla ........................ 297
Seřízení času ............................................ 64, 68
Seřízení data ............................................. 64, 68
Seřízení opěrek hlavy ..................................... 90
Seřízení sedadel ....................................... 88, 89
Seřízení sklonu světlometů .......................... 130
Síť úložná ...................................................... 155
Sledování mrtvých úhlů ................................ 222
Sněhové řetězy ............................................. 262Spínací skřínka ............................................. 104
Spotřeba paliva ............................................... 34
Stěrače okna ................................... 52, 13 3, 13 4
Stěrač zadního skla ...................................... 137
Stírací lišta stěračů (v ýměna) ............... 136, 281
Stop & Start .................................74, 83, 86, 117,
218, 237, 244, 276
Streaming audio Bluetooth ........... 343, 371, 373
Středová konzola .......................................... 147
Střešní tyčový nosič ...................................... 282
Stropní světla ........................................ 129, 13 8
Světla brzdová .............................................. 268
Světla dálková ............................... 124, 264, 265
Světla denní ..................................125, 264, 266
Světla do mlhy vzadu .................... 126, 268, 270
Světla na čtení .............................................. 138
Světla obrysová .................... 124, 127, 264, 268
Světla osvětlení registrační značky .............. 269
Světla parkovací ........................................... 127
Světla potkávací ............................ 124, 264, 265
Světla s halogenovými žárovkami ................ 264
Světla směrová ..................................... 178, 265
Světla směrová (blikače) ............. 127, 178 , 264,
265, 268
Světla s xenonovými výbojkami ................... 264
Světla výstražná ................................... 178, 179
Světla zpětná ................................................ 268
Světlomety do
mlhy vpředu ........................ 126, 132, 264, 267
Světlomety do
zatáčky (natáčecí) ...................... 130, 131, 264
Světlomety (seřízení) .................................... 130
Světlo směrové boční ................................... 266Synchronizace dálkového ovladače ............. 105
Syntéza řeči .................................................. 320
Systém brzdového asistenta ................ 180, 181
Systém navigační .......................................... 310
Systém pro zabránění natankování
nesprávného paliva .................................... 120
Systémy ABS a REF ..................................... 180
Systémy řízení dráhy vozidla ........................ 181
Tabulky hmotnosti .................................292, 294
Tabulky motorů .....................................292, 294
Tabulky pojistek ............................................ 270
Technické charakteristiky .....................292, 294
Te l e f o n ................................................... 326, 330
Tísňové volání ............................... 179, 301, 302
Tlak vzduchu v pneumatikách ...................... 297
Tlumené osvětlení ......................................... 139
TMC (dopravní informace) ............................ 323
Topení ....................................................... 34, 80
Ukazatel celkového počtu ujetých km ............ 58
Ukazatel hladiny
motorového oleje ............................ 54, 57, 241
Ukazatel údržby ........................................ 55, 57
Ukazatel změny rychlostního stupně ........... 215
Uložení poloh místa řidiče do paměti ............. 92
Upevňovací popruh ....................................... 155
