parkovací asistent CITROEN DS4 2014 Návod na použití (in Czech)

BEZPEČNOSTŘÍZENÍ USPOŘÁDÁNÍ BEZPEČNOST DĚTÍ
196 Elektrická parkovací brzda
204 Manuální parkovací brzda
205 Mechanická převodovka
206 Pilotovaná převodovka
210 Automatická převodovka
214 Asistent pro rozjezd do svahu
215 Doporučení pro změnu
převodového stupně
216 Detekce poklesu tlaku
218 Systém Stop & Start
221 Varování před neúmyslným
opuštěním jízdního pruhu
222 Sledování „mrtvého úhlu“
226 Omezovač rychlosti
228 Regulátor rychlosti
230 Měření dostupného místa
232 Parkovací asistent 178 Směrová světla
178 Výstražná světla
179 Zvuková houkačka
179 Tísňové volání nebo volání
na linku asistenční služby
180 Systémy asistence při
brzdění
181 Systémy kontroly směrové
stability (ESP)
183 Bezpečnostní pásy
187 Airbagy 162 Dětské autosedačky
164 Deaktivace airbagu
spolujezdce vp
ředu
171 Dětské autosedačky ISOFIX
175 Dětská pojistka 14 4 Uspořádání interiéru
15 0 Loketní opěrka vpředu
155 Uspořádání zavazadlového
prostoru
008008009009006006007007

Dobrý přehled

Rozsvícení kontrolky Vám oznamuje stav
příslušné funkce.


Boční panely ovladačů

181


B.
Deaktivace parkovacího asistenta.
232

C.
Deaktivace systému Stop & Start.
218


D.
Aktivace sledování mrtvého úhlu.
222

E.
Aktivace varování při neúmyslném přejetí
čáry.
221


F.
Deaktivace prostorové ochrany alarmu.
109




A.
Deaktivace systému ESP/ASR.

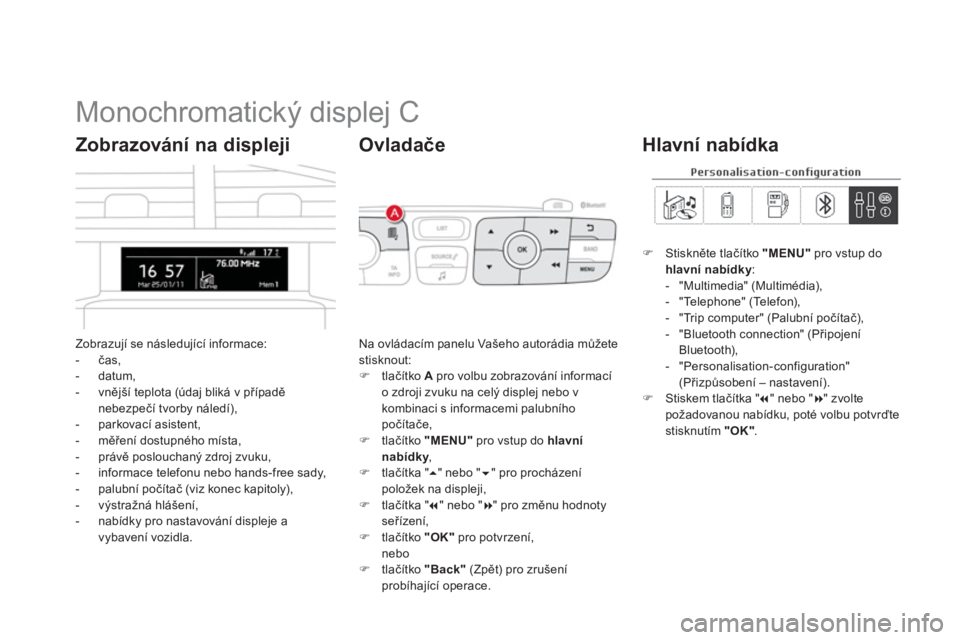

Monochromatický displej C

Zobrazují se následující informace:


- čas,

- datum,

- vnější teplota (údaj bliká v případě
nebezpečí tvorby náledí),

- parkovací asistent,

- měření dostupného místa,

- právě poslouchaný zdroj zvuku,

- informace telefonu nebo hands-free sady,

- palubní počítač (viz konec kapitoly),

- výstražná hlášení,

- nabídky pro nastavování displeje a
vybavení vozidla.



Zobrazování na displeji

Na ovládacím panelu Vašeho autorádia můžete
stisknout:


)
tlačítko A
pro volbu zobrazování informací
o zdroji zvuku na celý displej nebo v
kombinaci s informacemi palubního
počítače,

)
tlačítko "MENU"
pro vstup do hlavní
nabídky
,

)
tlačítka "
" nebo "
" pro procházení
položek na displeji,

)
tlačítka "
" nebo "
" pro změnu hodnoty
seřízení,

)
tlačítko "OK"
pro potvrzení,
nebo


)
tlačítko "Back"
(Zpět) pro zrušení
probíhající operace.



Ovladače



)
Stiskněte tlačítko "MENU"
pro vstup do
hlavní nabídky
:


- "Multimedia" (Multimédia),

- "Telephone" (Telefon),

- "Trip computer" (Palubní počítač),

- "Bluetooth connection" (Připojení
Bluetooth),

- "Personalisation-configuration"
(Přizpůsobení – nastavení).

)
Stiskem tlačítka "
" nebo "
" zvolte
požadovanou nabídku, poté volbu potvrďte
stisknutím "OK"
.



Hlavní nabídka

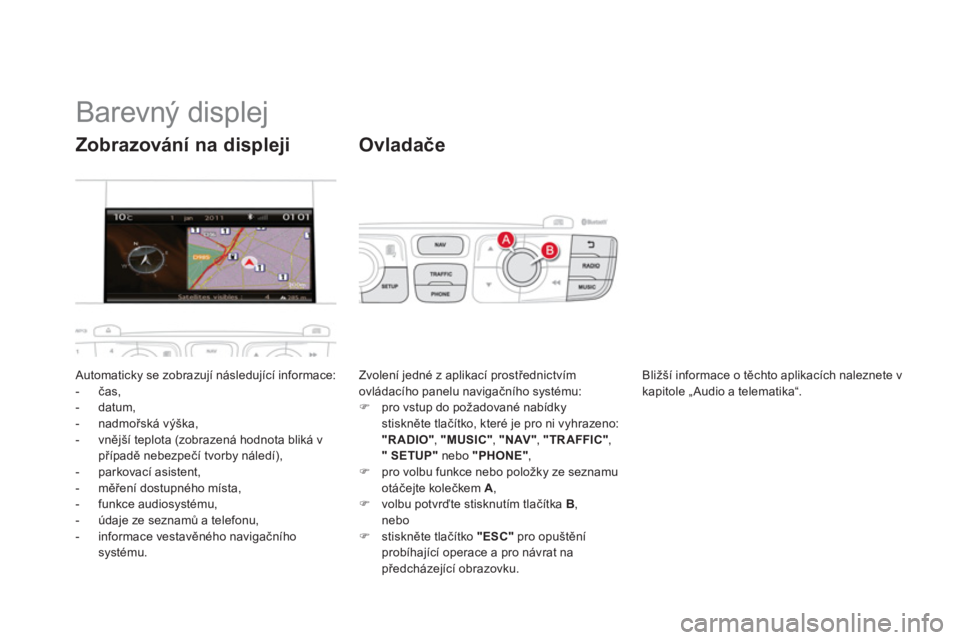

Barevný displej

Automaticky se zobrazují následující informace:


- čas,

- datum,

- nadmořská výška,

- vnější teplota (zobrazená hodnota bliká v
případě nebezpečí tvorby náledí),

- parkovací asistent,

- měření dostupného místa,

- funkce audiosystému,

- údaje ze seznamů a telefonu,

- informace vestavěného navigačního
systému.



Zobrazování na displeji

Zvolení jedné z aplikací prostřednictvím
ovládacího panelu navigačního systému:


)
pro vstup do požadované nabídky
stiskněte tlačítko, které je pro ni vyhrazeno:
"RADIO"
, "MUSIC"
, "NAV"
, "TRAFFIC"
,
"
SETUP"
nebo "PHONE"
,

)
pro volbu funkce nebo položky ze seznamu
otáčejte kolečkem A
,

)
volbu potvrďte stisknutím tlačítka B
,
nebo

)
stiskněte tlačítko "ESC"
pro opuštění
probíhající operace a pro návrat na
předcházející obrazovku.


Ovladače

Bližší informace o těchto aplikacích naleznete v
kapitole „ Audio a telematika“.

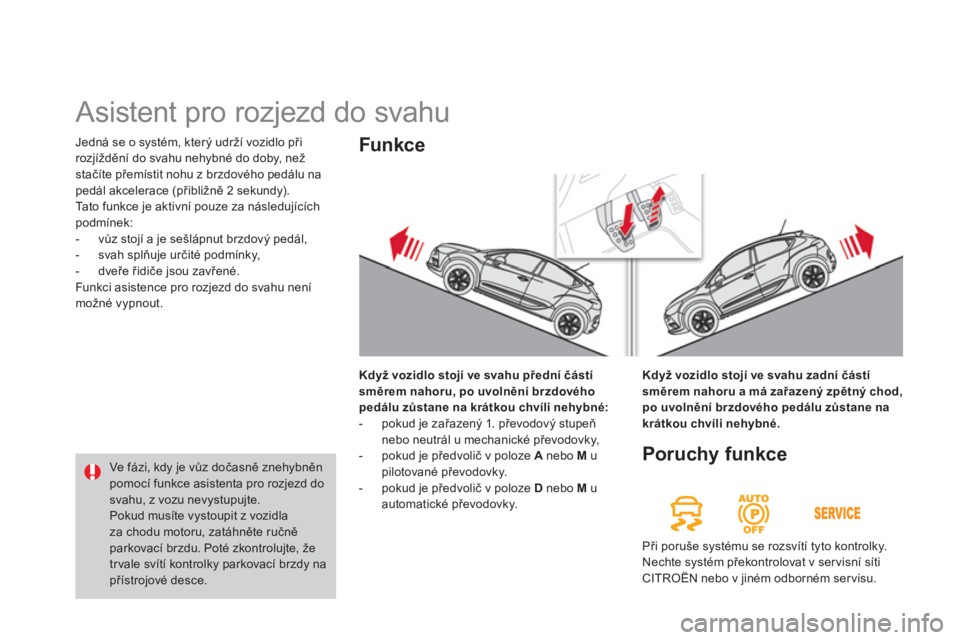

Jedná se o systém, který udrží vozidlo při
rozjíždění do svahu nehybné do doby, než
stačíte přemístit nohu z brzdového pedálu na
pedál akcelerace (přibližně 2 sekundy).
Tato funkce je aktivní pouze za následujících
podmínek:


- vůz stojí a je sešlápnut brzdový pedál,

- svah splňuje určité podmínky,

- dveře řidiče jsou zavřené.
Funkci asistence pro rozjezd do svahu není
možné vypnout.





Asistent pro rozjezd do svahu


Když vozidlo stojí ve svahu přední částí
směrem nahoru, po uvolnění brzdového
pedálu zůstane na krátkou chvíli nehybné:



- pokud je zařazený 1. převodový stupeň
nebo neutrál u mechanické převodovky,

- pokud je předvolič v poloze A
nebo M
u
pilotované převodovky.

- pokud je předvolič v poloze D
nebo M
u
automatické převodovky.


Funkce

Poruchy funkce

Při poruše systému se rozsvítí tyto kontrolky.
Nechte systém překontrolovat v ser visní síti
CITROËN nebo v jiném odborném servisu.
Ve fázi, kdy je vůz dočasně znehybněn
pomocí funkce asistenta pro rozjezd do
svahu, z vozu nevystupujte.
Pokud musíte vystoupit z vozidla
za chodu motoru, zatáhněte ručně
parkovací brzdu. Poté zkontrolujte, že
trvale svítí kontrolky parkovací brzdy na
přístrojové desce.

Když vozidlo stojí ve svahu zadní částí
směrem nahoru a má zařazený zpětný chod,
po uvolnění brzdového pedálu zůstane na
krátkou chvíli nehybné.

231Řízení

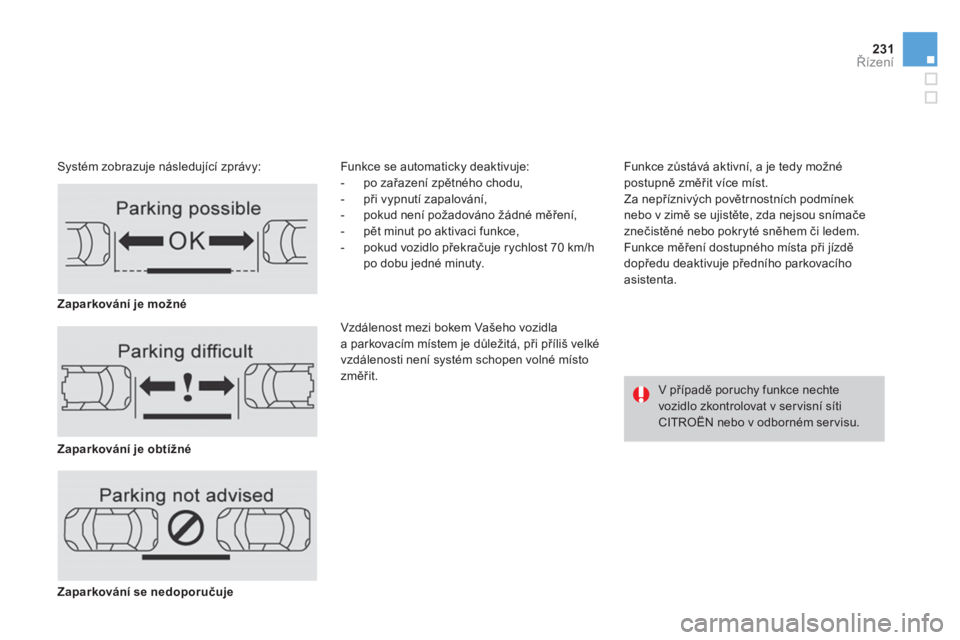

Systém zobrazuje následující zprávy: Funkce se automaticky deaktivuje:


- po zařazení zpětného chodu,

- při vypnutí zapalování,

- pokud není požadováno žádné měření,

- pět minut po aktivaci funkce,

- pokud vozidlo překračuje rychlost 70 km/h
po dobu jedné minuty.

Vzdálenost mezi bokem Vašeho vozidla
a parkovacím místem je důležitá, při příliš velké
vzdálenosti není systém schopen volné místo
změřit.
Funkce zůstává aktivní, a je tedy možné
postupně změřit více míst.
Za nepříznivých povětrnostních podmínek
nebo v zimě se ujistěte, zda nejsou snímače
znečistěné nebo pokryté sněhem či ledem.
Funkce měření dostupného místa při jízdě
dopředu deaktivuje předního parkovacího
asistenta.

Zaparkování je možné


Zaparkování je obtížné


Zaparkování se nedoporučuje

V případě poruchy funkce nechte
vozidlo zkontrolovat v ser visní síti
CITROËN nebo v odborném servisu.

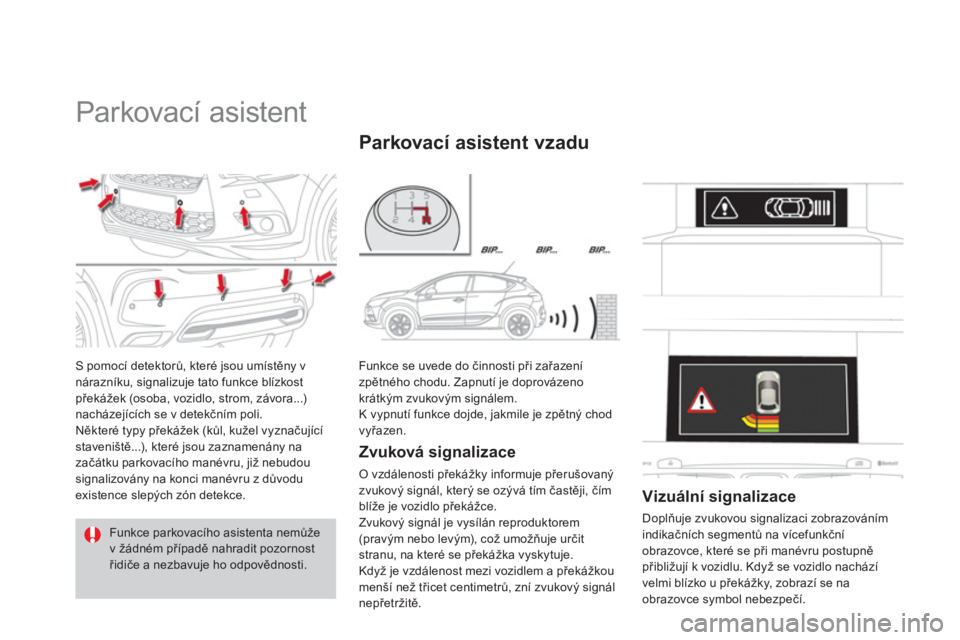

Parkovací asistent

S pomocí detektorů, které jsou umístěny v
nárazníku, signalizuje tato funkce blízkost
překážek (osoba, vozidlo, strom, závora...)
nacházejících se v detekčním poli.
Některé typy překážek (kůl, kužel vyznačující
staveniště...), které jsou zaznamenány na
začátku parkovacího manévru, již nebudou
signalizovány na konci manévru z důvodu
existence slepých zón detekce.

Funkce parkovacího asistenta nemůže
v žádném případě nahradit pozornost
řidiče a nezbavuje ho odpovědnosti.
Funkce se uvede do činnosti při zařazení
zpětného chodu. Zapnutí je doprovázeno
krátkým zvukovým signálem.
K vypnutí funkce dojde, jakmile je zpětný chod
vyřazen.


Parkovací asistent vzadu


Zvuková signalizace

O vzdálenosti překážky informuje přerušovaný
zvukový signál, který se ozývá tím častěji, čím
blíže je vozidlo překážce.
Zvukový signál je vysílán reproduktorem
(pravým nebo levým), což umožňuje určit
stranu, na které se překážka vyskytuje.
Když je vzdálenost mezi vozidlem a překážkou
menší než třicet centimetrů, zní zvukový signál
nepřetržitě.




Vizuální signalizace

Doplňuje zvukovou signalizaci zobrazováním
indikačních segmentů na vícefunkční
obrazovce, které se při manévru postupně
přibližují k vozidlu. Když se vozidlo nachází
velmi blízko u překážky, zobrazí se na
obrazovce symbol nebezpečí.

233Řízení

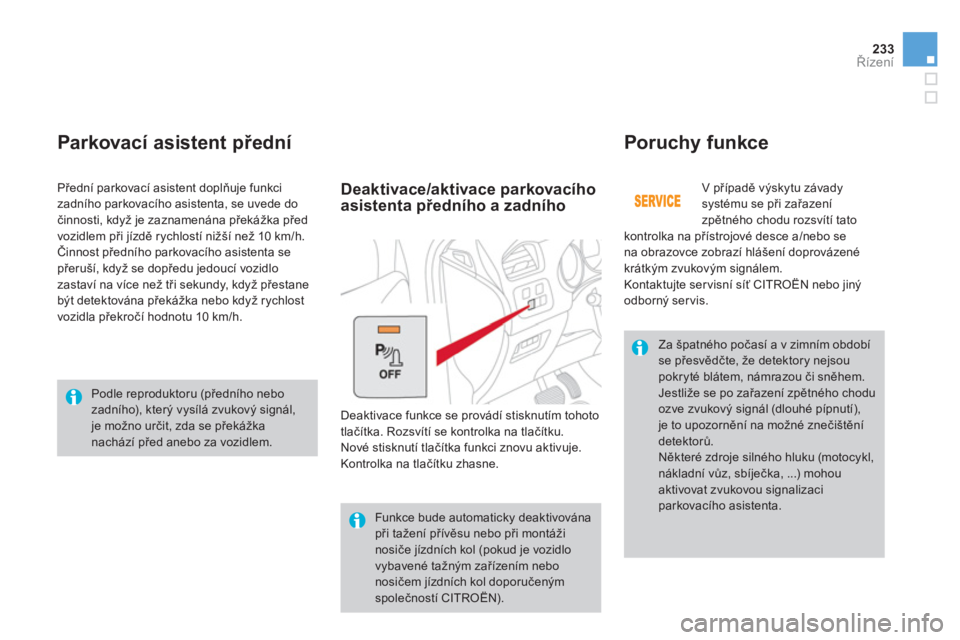

Parkovací asistent přední
Poruchy funkce

V případě výskytu závady
systému se při zařazení
zpětného chodu rozsvítí tato
kontrolka na přístrojové desce a/nebo se
na obrazovce zobrazí hlášení doprovázené
krátkým zvukovým signálem.
Kontaktujte ser visní síť CITROËN nebo jiný
odborný ser vis. Přední parkovací asistent doplňuje funkci
zadního parkovacího asistenta, se uvede do
činnosti, když je zaznamenána překážka před
vozidlem při jízdě rychlostí nižší než 10 km/h.
Činnost předního parkovacího asistenta se
přeruší, když se dopředu jedoucí vozidlo
zastaví na více než tři sekundy, když přestane
být detektována překážka nebo když rychlost
vozidla překročí hodnotu 10 km/h.


Funkce bude automaticky deaktivována
při tažení přívěsu nebo při montáži
nosiče jízdních kol (pokud je vozidlo
vybavené tažným zařízením nebo
nosičem jízdních kol doporučeným
společností CITROËN).

Za špatného počasí a v zimním období
se přesvědčte, že detektory nejsou
pokryté blátem, námrazou či sn
ěhem.
Jestliže se po zařazení zpětného chodu
ozve zvukový signál (dlouhé pípnutí),
je to upozornění na možné znečištění
detektorů.
Některé zdroje silného hluku (motocykl,
nákladní vůz, sbíječka, ...) mohou
aktivovat zvukovou signalizaci
parkovacího asistenta.



Deaktivace/aktivace parkovacího
asistenta předního a zadního

Deaktivace funkce se provádí stisknutím tohoto
tlačítka. Rozsvítí se kontrolka na tlačítku.
Nové stisknutí tlačítka funkci znovu aktivuje.
Kontrolka na tlačítku zhasne.

Podle reproduktoru (předního nebo
zadního), kter ý vysílá zvukový signál,
je možno určit, zda se překážka
nachází před anebo za vozidlem.

267Praktické informace

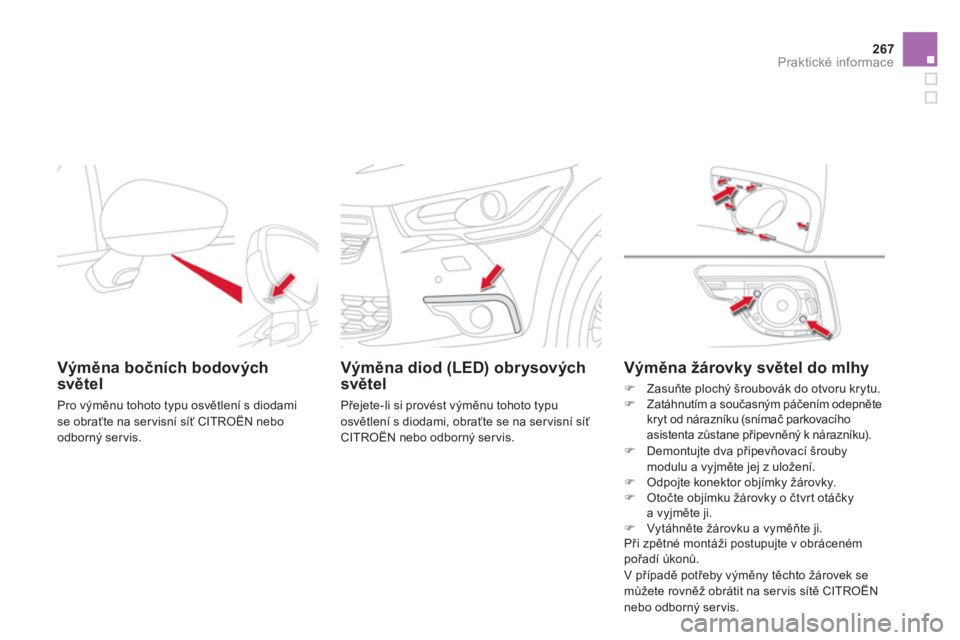

Výměna bočních bodových
světel

Pro výměnu tohoto typu osvětlení s diodami
se obraťte na ser visní síť CITROËN nebo
odborný ser vis.



Výměna diod (LED) obrysových
světel

Přejete-li si provést výměnu tohoto typu
osvětlení s diodami, obraťte se na servisní síť
CITROËN nebo odborný ser vis.








Výměna žárovky světel do mlhy



)
Zasuňte plochý šroubovák do otvoru krytu.

)
Zatáhnutím a současným páčením odepněte
kryt od nárazníku (snímač parkovacího
asistenta zůstane připevněný k nárazníku).

)
Demontujte dva připevňovací šrouby
modulu a vyjměte jej z uložení.

)
Odpojte konektor objímky žárovky.

)
Otočte objímku žárovky o čtvrt otáčky
a vyjměte ji.

)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
V případě potřeby výměny těchto žárovek se
můžete rovněž obrátit na ser vis sítě CITROËN
nebo odborný ser vis.

Doporučení pro jízdu


Rozložení nákladu



)
Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení koule tažného
zařízení bylo blízko přípustného maxima
(nesmí ho však překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což má za
následek snížení výkonu motoru. Při jízdě v
oblastech s nadmořskou výškou překračující
1 000 m je třeba snížit maximální hmotnost
přívěsu o 10 % na každých dalších 1 000 metrů
nadmořské výšky.


Boční vítr



)
Počítejte s větší citlivostí vozidla na nárazy
bočního větru.



Chlazení

Při tažení přívěsu do kopce dochází ke zvýšení
teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na otáčkách
motoru.


)
Pro snížení otáček motoru snižte rychlost
vozidla.
Maximální hmotnost přívěsu při stoupání do
dlouhého svahu závisí na jeho sklonu a na
venkovní teplotě.
V každém případě věnujte zvýšenou pozornost
teplotě chladicí kapaliny.


)
Pokud se rozsvítí výstražná
kontrolka a kontrolka STOP
,
co nejdříve zastavte vozidlo a
vypněte motor.

V případě použití originálního tažného
zařízení CITROËN bude automaticky
dezaktivována funkce zadního
parkovacího asistenta.



Brzdy

Při tažení přívěsu se prodlužuje brzdná
vzdálenost.
Pro zabránění přehřátí brzd (například při
sjíždění horských svahů) se doporučuje
využívat brzdění motorem.


Pneumatiky



)
Zkontrolujte tlak vzduchu v pneumatikách
vozidla i přívěsu, dodržujte předepsané
hodnoty.



Osvětlení



)
Ověřte správnou funkci elektrického
signalizačního zařízení přívěsu.

Hodnoty hmotnosti vozidla a taženého
přívěsu platné pro Vaše vozidlo
naleznete v rubrice "Technické
charakteristiky".
