CITROEN DS4 2015 InstruktionsbÖcker (in Swedish)

239
DS4_sv_Chap09_verifications_ed02-2015
Bensinmotorer
I motorrummet kan du kontrollera olika
vätskenivåer och byta vissa komponenter.
1.
O
ljebehållare för servostyrning
2.
S

polarvätska för vindrute- och
strålkastarspolare
3.
B

ehållare för kylarvätska
4.
B

ehållare för bromsvätska
5.
B

atteri/säkringar
6.
S

äkringshållare
7.
Lu

ftfilter
8.
O

ljemätsticka
9.
P

Ã¥fyllning av motorolja
Kontroller

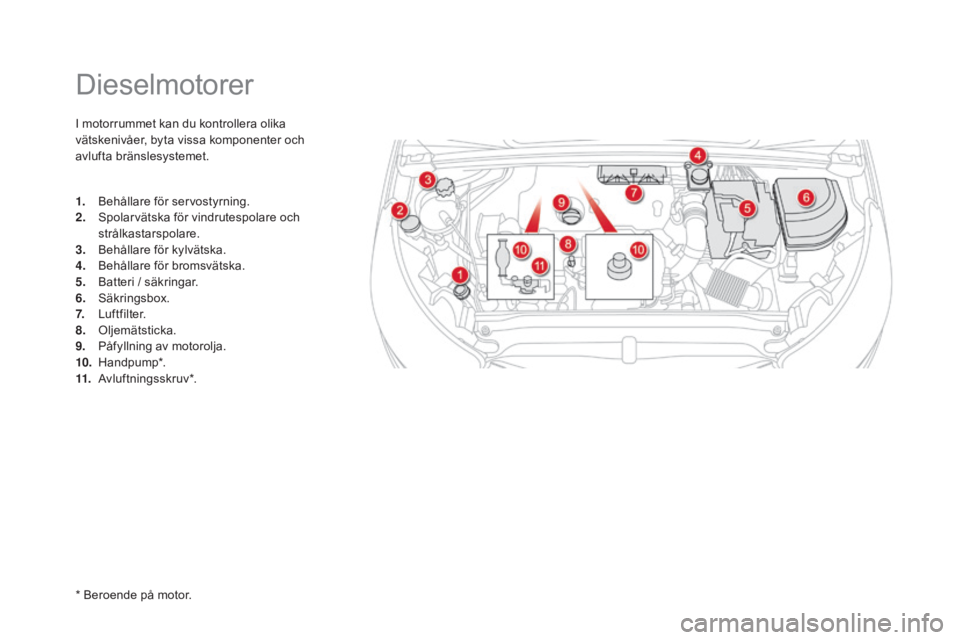

Dieselmotorer
I motorrummet kan du kontrollera olika
vätskenivåer, byta vissa komponenter och
avlufta bränslesystemet.
1.
B
ehållare för servostyrning.
2.
S

polarvätska för vindrutespolare och
strålkastarspolare.
3.
B

ehållare för kylvätska.
4.
B

ehållare för bromsvätska.
5.
B

atteri / säkringar.
6.
S

äkringsbox.
7.
Lu

ftfilter.
8.
O

ljemätsticka.
9.
P

Ã¥fyllning av motorolja.
10.
H

andpump*.
11.
A

vluftningsskruv*.
* Beroende på motor.

241
DS4_sv_Chap09_verifications_ed02-2015
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Motoroljenivå
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5 000:e km.
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Kontroll med oljemätstickan
F Ta reda på var oljemätstickan sitter under
motorhuven i din bil.
Läs under rubriken "Bensinmotor" eller
"Dieselmotor".
F

T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
A = MA XI
B = MINI Om du konstaterar att nivån ligger över
märkningen
A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
För att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30

minuter.
Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
Kontroller

Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Denna vätska måste uppfylla tillverkarens
rekommendationer.Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
PÃ¥fyllning av motorolja
F Ta reda på var påfyllningslocket sitter
under motorhuven i din bil.
Läs under rubrikerna "Bensinmotor" eller
"Dieselmotor".
F

S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under 30
minuter
efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.

243
DS4_sv_Chap09_verifications_ed02-2015
Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.Stanna bilen och stäng av motorn när
du ska kontrollera nivån eller fylla på
spolarvätska, om din bil är försedd
med strålkastarspolare.
Spolar vätskenivå
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts av
innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på.
F
Ö
ppna motorhuven och håll den öppen
med hjälp av stöttan.
F
Ö
ppna locket på spolarvätskebehållaren.
F
G
reppa tag och kläm om nivåmätaren för
att täppa till avluftningen.
F
D
ra ut nivåmätaren helt från behållaren
och läs av nivån genom den transparenta
delen.
F
F
yll på vid behov.
F
S
ätt tillbaka locket på behållaren och stäng
motorhuven igen.
Tekniska specifikationer för
vätskan
För att åstadkomma bästa möjliga rengöring
och undvika isbildning ska påfyllning eller byte
av denna vätska inte ske med vanligt vatten.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Kontroller

Tillsatsnivå
(diesel med partikelfilter)
PÃ¥fyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Beroende på vilken version av instrumenttavlan
din bil har indikeras en låg tillsatsnivå genom:
-
par

tikelfilterlampan tänds
med fast sken, åtföljt av en
ljudsignal och ett meddelande
om att tillsatsnivån är för låg för
partikelfiltret,
eller
-

s

ervicelampan tänds med fast
sken, åtföljt av en ljudsignal
och ett meddelande om att
tillsatsnivån är för låg för
partikelfiltret.

245
DS4_sv_Chap09_verifications_ed02-2015
Kontroller
Luftfilter och kupéfilter
Oljefilter
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
Om bilen är försedd med den här
dekalen (i synnerhet i bilar med
Stop & Start) har bilen ett 12-volts
blybatteri med särskilda egenskaper
och specifikationer. Byte eller
urkoppling ska uteslutande göras på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
12 V-batteri
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning. Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Kontroller

Partikelfilter (dieselbil)
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.Beroende på instrumenttavlans version i din bil
indikeras början till igensättning av partikelfiltret genom:
EGS/ETG-växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
- s
ervicelampan tänds tillfälligt,
åtföljt av en ljudsignal och
ett meddelande om att
partikelfiltret riskerar att sättas
igen.
-
par

tikelfilterlampan tänds med
fast sken, åtföljt av en ljudsignal
och ett meddelande om att
partikelfiltret riskerar att sättas
igen,
eller
För att regenerera filtret rekommenderar vi att
du så fort som möjligt, när trafikläget tillåter
det, kör i en hastighet av minst 60

km/tim, tills
lampan släcks.
Se punkten "Tillsatsnivå" om lampan fortsätter
att lysa.
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.

247
DS4_sv_Chap09_verifications_ed02-2015
Elmanövrerad
parkeringsbroms
Det här systemet kräver ingen särskild
tillsyn. Tveka emellertid inte att låta
en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet om det uppstår problem.Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Bromsskivornas slitage
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Manuell parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Bromsklotsar
Bromsarnas slitage beror på körstilen,
i synnerhet då det gäller bilar som
används i stadskörning, på korta
sträckor. Det kan vara nödvändigt att
kontrollera bromsarnas skick, även
mellan två servicebesök.
Se avsnittet "Elmanövrerad parkeringsbroms
-
Funktionsstörningar" om du vill ha mer
information.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Kontroller

När AdBlue®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad: efter
1

100

km aktiveras automatiskt en
anordning som hindrar motorn från att
starta.
Tillsatsen AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17
liter: detta
motsvarar en räckvidd på cirka 20
000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2
400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20
000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs.
