19
DS4_hu_Chap01_controle-de-marche_ed02-2015
1. Fordulatszámmérő (x 1000 1/perc vagy f/p)
2. S ebességváltás-jelző vagy elektronikusan
vezérelt és automata sebességváltónál
a váltókar helyzete és a kapcsolt
sebességfokozat
3.
S

ebességjelző (km/h vagy mph)
4.
K

özponti kijelző
5.
Ü

zemanyagszint-mérő és minimális szintre
figyelmeztető visszajelzés
Műszerek és kijelzők
6. Napi kilométer-számláló (km vagy mér föld)
7. K arbantartást jelző kulcs (ha a
karbantartás ideje hamarosan esedékes
vagy lejárt),
ö

sszkilométer-számláló (km vagy mér föld)
Vezérlőgombok

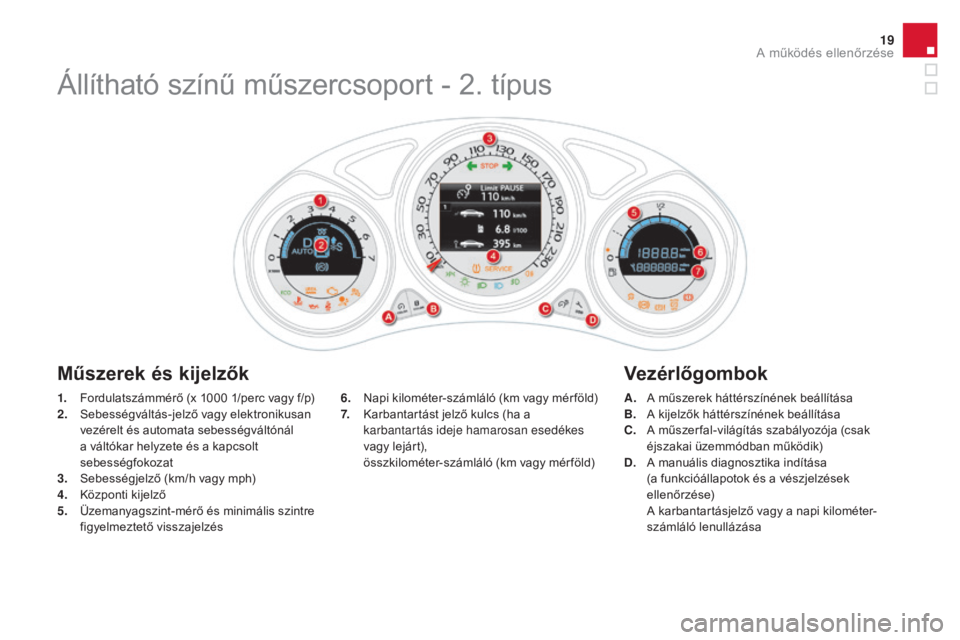

Állítható színű műszercsoport - 2. típus
A. A műszerek háttérszínének beállítása
B. A k ijelzők háttérszínének beállítása
C.
A m

űszer fal-világítás szabályozója (csak
éjszakai üzemmódban működik)
D.
A m

anuális diagnosztika indítása
(a funkcióállapotok és a vészjelzések
ellenőrzése)
A k

arbantartásjelző vagy a napi kilométer-
számláló lenullázása
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed02-2015

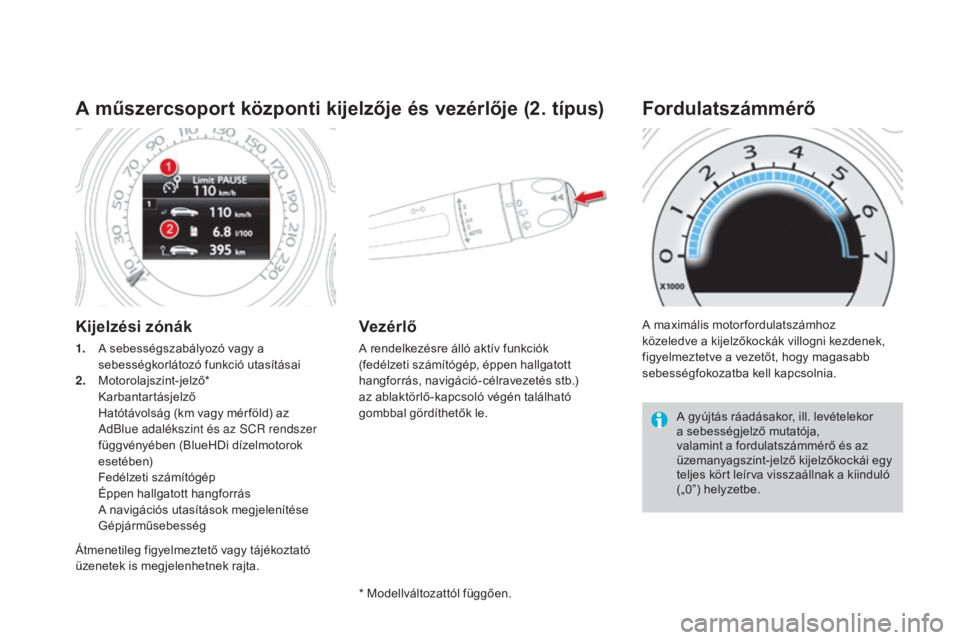

A műszercsoport központi kijelzője és vezérlője (2. típus)
Kijelzési zónák
1. A sebességszabályozó vagy a sebességkorlátozó funkció utasításai
2.
M

otorolajszint-jelző*
K

arbantartásjelző
H

atótávolság (km vagy mér föld) az
AdBlue adalékszint és az SCR rendszer
függvényében (BlueHDi dízelmotorok
esetében)
F

edélzeti számítógép
É

ppen hallgatott hangforrás
A n

avigációs utasítások megjelenítése
G

épjárműsebesség
Vezérlő
A rendelkezésre álló aktív funkciók
(fedélzeti számítógép, éppen hallgatott
hangforrás, navigáció-célravezetés stb.)
az ablaktörlő-kapcsoló végén található
gombbal gördíthetők le. A maximális motor fordulatszámhoz
közeledve a kijelzőkockák villogni kezdenek,
figyelmeztetve a vezetőt, hogy magasabb
sebességfokozatba kell kapcsolnia.
Fordulatszámmérő
A gyújtás ráadásakor, ill. levételekor
a sebességjelző mutatója,
valamint a fordulatszámmérő és az
üzemanyagszint-jelző kijelzőkockái egy
teljes kört leírva visszaállnak a kiinduló
(„0”) helyzetbe.
* Modellváltozattól függően.
Átmenetileg figyelmeztető vagy tájékoztató
üzenetek is megjelenhetnek rajta.

21
DS4_hu_Chap01_controle-de-marche_ed02-2015

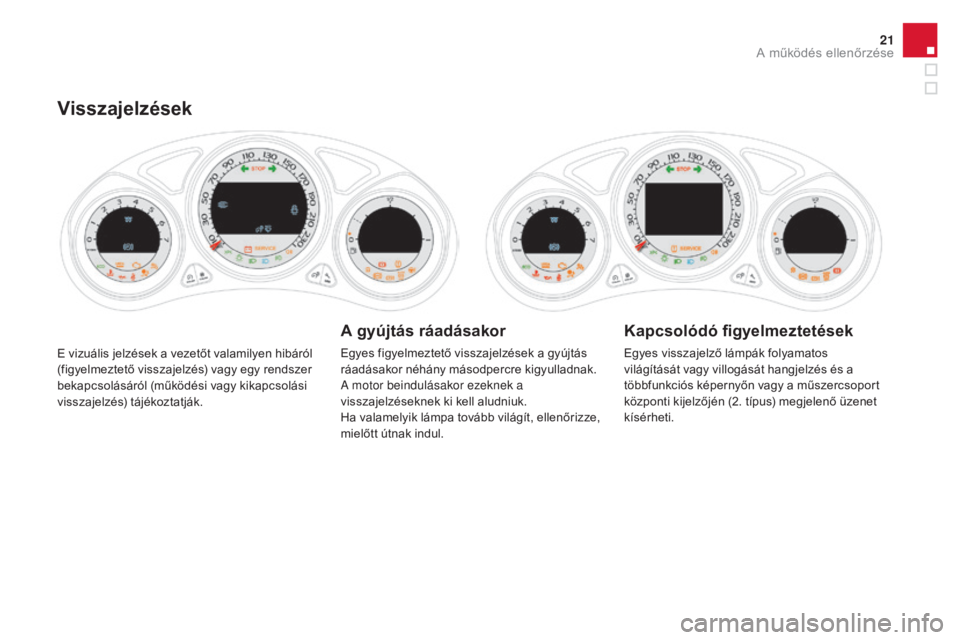

E vizuális jelzések a vezetőt valamilyen hibáról
(figyelmeztető visszajelzés) vagy egy rendszer
bekapcsolásáról (működési vagy kikapcsolási
visszajelzés) tájékoztatják.
Visszajelzések
A gyújtás ráadásakor
Egyes figyelmeztető visszajelzések a gyújtás
ráadásakor néhány másodpercre kigyulladnak.
A motor beindulásakor ezeknek a
visszajelzéseknek ki kell aludniuk.
Ha valamelyik lámpa tovább világít, ellenőrizze,
mielőtt útnak indul.
Kapcsolódó figyelmeztetések
Egyes visszajelző lámpák folyamatos
világítását vagy villogását hangjelzés és a
többfunkciós képernyőn vagy a műszercsoport
központi kijelzőjén (2. típus) megjelenő üzenet
kísérheti.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed02-2015
Figyelmeztető visszajelzések
Járó motornál vagy menet közben az alábbi
visszajelzések valamelyikének kigyulladása
olyan rendellenességet jelez, amely a vezető
beavatkozását teszi szükségessé.
A visszajelzés a műszercsoporton vagy a
műszercsoport központi kijelzőjén (2. típus)
gyullad ki.Képernyővel rendelkező gépjármű esetén a figyelmeztető visszajelzés kigyulladását
minden esetben kiegészítő üzenet kíséri, mely tájékoztatja a vezetőt a meghibásodás
jellegéről.
Probléma esetén forduljon a CITROËN hálózathoz vagy egy szakszervizhez.
Visszajelzés Világítás módjaOk Teendők/megjegyzések
STOP folyamatos, magában
vagy egy másik
figyelmeztető
visszajelzéshez
kapcsolódva;
hangjelzés és a
képernyőn megjelenő
üzenet kíséri A visszajelzés kigyulladása a
fékrendszer, a szervokormány, a
motorolajkör vagy a hűtőfolyadék-
rendszer súlyos hibájával kapcsolatos.
Azonnal álljon meg egy biztonságos helyen, mivel a
motor menet közben lefulladhat.
Parkoljon le, vegye le a gyújtást, és hívja a CITROËN
hálózatot, vagy forduljon egy szakszervizhez.
Maximális
hűtőfolyadék-
hőmérséklet folyamatos
A hűtőfolyadék hőmérséklete túl
magas. Azonnal álljon meg egy biztonságos helyen.
Várja meg, amíg lehűl a motor, és ha szükséges,
végezze el a feltöltést.
Ha a probléma továbbra is fennáll, forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Motorolajnyomás folyamatos A motor kenőköre meghibásodott. Azonnal álljon meg egy biztonságos helyen.
Parkoljon le, vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.

23
DS4_hu_Chap01_controle-de-marche_ed02-2015

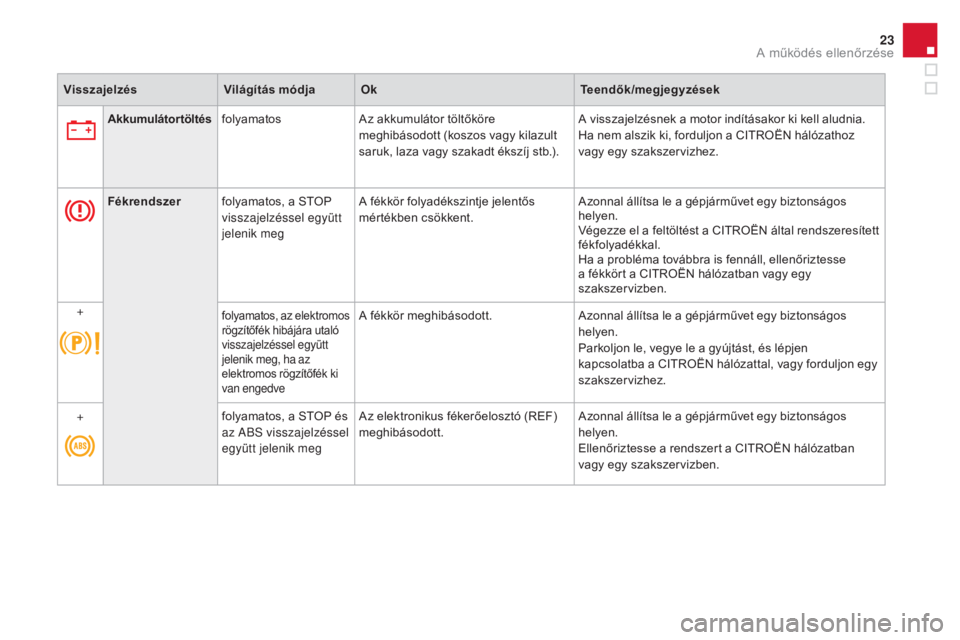

VisszajelzésVilágítás módjaOk Teendők/megjegyzések
Akkumulátortöltés folyamatos Az akkumulátor töltőköre
meghibásodott (koszos vagy kilazult
saruk, laza vagy szakadt ékszíj stb.). A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Fékrendszer folyamatos, a STOP
visszajelzéssel együtt
jelenik meg A fékkör folyadékszintje jelentős
mértékben csökkent.
Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Végezze el a feltöltést a CITROËN által rendszeresített
fékfolyadékkal.
Ha a probléma továbbra is fennáll, ellenőriztesse
a fékkört a CITROËN hálózatban vagy egy
szakszervizben.
+
folyamatos, az elektromos
rögzítőfék hibájára utaló
visszajelzéssel együtt
jelenik meg, ha az
elektromos rögzítőfék ki
van engedveA fékkör meghibásodott. Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Parkoljon le, vegye le a gyújtást, és lépjen
kapcsolatba a CITROËN hálózattal, vagy forduljon egy
szakszervizhez.
+ folyamatos, a STOP és
az ABS visszajelzéssel
együtt jelenik megAz elektronikus fékerőelosztó (REF)
meghibásodott.
Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed02-2015
VisszajelzésVilágítás módjaOk Teendők/megjegyzések
Elektromos
rögzítő fék villog
Az elektromos rögzítőfék automatikus
rögzítése nem történik meg.
A rögzítés/kioldás funkció
meghibásodott. A lehető legbiztonságosabb körülmények között,
azonnal álljon meg.
Sík (vízszintes) terepen parkoljon le, kapcsoljon
sebességi fokozatba (automata sebességváltó esetén
P helyzetbe), vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Elektromos
rögzítő fék
rendellenessé gefolyamatos
Az elektromos rögzítőfék
meghibásodott. Haladéktalanul forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Az elektromos rögzítőfékkel kapcsolatos további
információkért lapozza fel a megfelelő fejezetet.
Nyitott ajtó(k)
folyamatos, ha a sebesség
10 km/h alatt vanEgy ajtó vagy a csomagtartó nyitva
maradt. Zárja be az adott nyílászárót.
folyamatos és
hangjelzés is kíséri, ha
a sebesség 10

km/h
felett van
* A forgalmazó országtól függően.
Be nem csatolt /
kicsatolt
biztonsági öv*
folyamatosan világít,
majd villog, amit egyre
hangosabb hangjelzés
kísér A vezető vagy az első utas nem
csatolta be vagy kicsatolta a
biztonsági övét.
Húzza maga elé az övet és csatolja be.
A visszajelző a tetőkonzolon elhelyezett visszajelzők
által nyújtott információt ismétli meg.
Legalább egy hátsó utas kicsatolta a
biztonsági övét.

25
DS4_hu_Chap01_controle-de-marche_ed02-2015

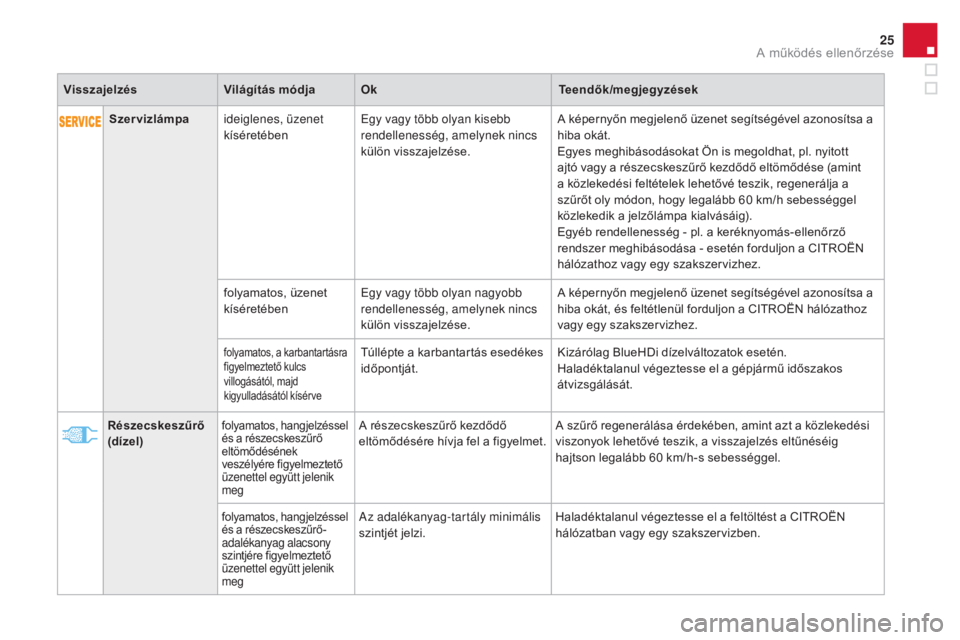

Szervizlámpaideiglenes, üzenet
kíséretében Egy vagy több olyan kisebb
rendellenesség, amelynek nincs
külön visszajelzése. A képernyőn megjelenő üzenet segítségével azonosítsa a
hiba okát.
Egyes meghibásodásokat Ön is megoldhat, pl. nyitott
ajtó vagy a részecskeszűrő kezdődő eltömődése (amint
a közlekedési feltételek lehetővé teszik, regenerálja a
szűrőt oly módon, hogy legalább 60
km/h sebességgel
közlekedik a jelzőlámpa kialvásáig).
Egyéb rendellenesség - pl. a keréknyomás-ellenőrző
rendszer meghibásodása - esetén forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
folyamatos, üzenet
kíséretében Egy vagy több olyan nagyobb
rendellenesség, amelynek nincs
külön visszajelzése. A képernyőn megjelenő üzenet segítségével azonosítsa a
hiba okát, és feltétlenül forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
folyamatos, a karbantartásra
figyelmeztető kulcs
villogásától, majd
kigyulladásától kísérveTúllépte a karbantartás esedékes
időpontját.
Kizárólag BlueHDi dízelváltozatok esetén.
Haladéktalanul végeztesse el a gépjármű időszakos
átvizsgálását.
Visszajelzés
Világítás módjaOk Teendők/megjegyzések
Részecskeszűrő
(dízel)
folyamatos, hangjelzéssel
és a részecskeszűrő
eltömődésének
veszélyére figyelmeztető
üzenettel együtt jelenik
megA részecskeszűrő kezdődő
eltömődésére hívja fel a figyelmet. A szűrő regenerálása érdekében, amint azt a közlekedési
viszonyok lehetővé teszik, a visszajelzés eltűnéséig
hajtson legalább 60
km/h-s sebességgel.
folyamatos, hangjelzéssel
és a részecskeszűrő-
adalékanyag alacsony
szintjére figyelmeztető
üzenettel együtt jelenik
megAz adalékanyag-tartály minimális
szintjét jelzi.Haladéktalanul végeztesse el a feltöltést a CITROËN
hálózatban vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed02-2015
VisszajelzésVilágítás módjaOk Teendők/megjegyzések
Blokkolásgátló
rendszer (ABS) folyamatos
A blokkolásgátló rendszer
meghibásodott.
A gépjármű hagyományos fékrendszere továbbra is működik.
Csökkentett sebességgel, óvatosan közlekedjen, és
haladéktalanul forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Dinamikus
menetstabilizáló
(CDS/ASR)villog
A rendszer működésbe lépett. A rendszer optimalizálja a meghajtást, és javítja a
gépjármű menetstabilitását.
a semlegesítő gomb
jelzőlámpájával
együtt - hangjelzés és
üzenet kíséretében -
folyamatosan világít A CDS/ASR rendszer vagy a
visszagurulás-gátló meghibásodott.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A motor
öndiagnosztikai
rendszere
villog
A motor ellenőrző rendszere
meghibásodott. Fennáll a katalizátor károsodásának veszélye.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
folyamatos A környezetvédelmi rendszer
meghibásodott. A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Minimális
üzemanyagszint folyamatos,
hangjelzés és
figyelmeztető üzenet
kíséri Az első kigyulladáskor még kb. 6 liter
üzemanyag áll rendelkezésére.
Ekkor kezdődik meg a tartalék-
üzemanyag felhasználása. Feltétlenül töltsön üzemanyagot a tartályba, még
mielőtt teljesen kifogyna.
A visszajelzés hangjelzés és egy figyelmeztető üzenet
kíséretében minden gyújtásráadáskor kigyullad,
amíg nem tölt elegendő mennyiségű üzemanyagot a
tartályba.
A „0”
szinthez közeledve a hangjelzés és a
figyelmeztető üzenet egyre gyakoribbá válik.
A tartály űrtartalma: kb. 60 liter
.
Ne hagyja, hogy az üzemanyag teljesen kifogyjon,
mert károsodhat a környezetvédelmi és a
befecskendező-rendszer.

27
DS4_hu_Chap01_controle-de-marche_ed02-2015
Kormányszervófolyamatos A kormányszervó meghibásodott. Vezessen óvatosan, mérsékelt sebességgel.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Lapos kerék folyamatos Egy vagy több kerékben nem
megfelelő a levegőnyomás.
A lehető leghamarabb ellenőrizze a gumiabroncsok
nyomását.
Az ellenőrzést lehetőleg hideg gumiabroncsokon végezze.
+ először villog, majd
a szervizlámpával
együtt folyamatosan
világítA keréknyomás-ellenőrző rendszer
meghibásodott, vagy valamelyik
kerékben nem érzékel a rendszer
érzékelőt. A keréknyomás-ellenőrzés nem biztosított.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Kanyar fényszórók villog A kanyarfényszóró-rendszer
meghibásodott. Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Visszajelzés
Világítás módjaOk Teendők/megjegyzések
Nyomja le a
fékpedált folyamatos
A fékpedál nincs lenyomva. Elektronikusan vezérelt sebességváltó esetén
nyomja le a fékpedált a motor indításakor (váltókar N
helyzetben).
Ha a fékpedál lenyomása nélkül akarná kioldani a
rögzítőféket, a visszajelzés tovább világít.
villog Elektronikusan vezérelt sebességváltó
esetén, ha túl sokáig tartja meg a
gépjárművet emelkedőn a gázpedál
segítségével, a tengelykapcsoló
túlmelegszik. Használja a fékpedált és/vagy az elektromos
rögzítőféket.
Légzsákok ideiglenes A gyújtás ráadásakor néhány
másodpercre kigyullad, majd elalszik. A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
folyamatos Valamelyik légzsákrendszer vagy
a biztonsági övek pirotechnikai
övfeszítőinek egyike meghibásodott. Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed02-2015
VisszajelzésVilágítás módjaOk Teendők/megjegyzések
AdBlue
® adalék
(BlueHDi dízel) hangjelzés és a
még megtehető
kilométerek számát
mutató üzenet
kíséretében a
gyújtás ráadásától
folyamatosan világít A hatótávolság 600
és 2400 km
között van. Haladéktalanul töltse fel az AdBlue® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy a vonatkozó rész elolvasását
követően saját kezűleg végezze el a műveletet.
+ hangjelzés és a
még megtehető
kilométerek
számát mutató
üzenet kíséretében
villog, miközben a
szervizlámpa is világítA hatótávolság 0

és 600

km között
van. A tar tály kiürülésének elkerülése érdekében
haladéktalanul
töltse fel az AdBlue
® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy a vonatkozó rész elolvasását
követően saját kezűleg végezze el a műveletet.
hangjelzés és az
indítás letiltásáról
tájékoztató üzenet
kíséretében
villog, miközben a
szervizlámpa is világít Az AdBlue
®-tartály kiürült: az
előírásoknak megfelelően egy
berendezés meggátolja a motor
újraindítását. Ahhoz, hogy újra tudja indítani a motort, feltétlenül
fel
kell tölteni az AdBlue® adalék szintjét. Ehhez forduljon
a CITROËN hálózathoz vagy egy szakszervizhez,
vagy a vonatkozó rész elolvasását követően saját
kezűleg végezze el a műveletet.
Feltétlenül legalább 3,8
liter AdBlue
® folyadékot kell
az adaléktartályba tölteni.
