CITROEN DS4 2016 Instrukcja obsługi (in Polish)

169
DS4_pl_Chap07_securite_ed03-2015
Pomoc przy hamowaniu
awaryjnym
System ten umożliwia w nagłych przypadkach
szybsze osiągnięcie optymalnego ciśnienia
w układzie hamulcowym i tym samym
skrócenie drogi hamowania.
Aktywacja
System włącza się przy szybkim wciśnięciu
pedału hamulca.
Jego działanie zmniejsza opór pedału
i zwiększa skuteczność hamowania.W razie hamowania awaryjnego należy
bardzo mocno wcisnąć i przytrzymać
pedał.
Systemy kontroli trakcji (ESP)
System zapobiegający poślizgowi
kół (ASR) oraz dynamiczna
kontrola stabilności (CDS)
System zapobiegający poślizgowi kół poprawia
zwrotność w celu uniknięcia poślizgu kół,
sterując hamulcami napędzanych kół oraz
silnikiem.
Dynamiczna kontrola stabilności steruje
hamulcem jednego lub kilku kół, aby
w granicach praw fizyki wyrównać tor jazdy
samochodu żądany przez kierowcę.
Włączenie
Systemy włączają się automatycznie po
każdym uruchomieniu silnika.
Systemy uruchamiają się w przypadku utraty
przyczepności lub niekontrolowanej zmiany
toru jazdy. Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Inteligentny system kontroli
trakcji ("Snow motion")
W zależności od wersji pojazd wyposażony
jest w układ wspomagający jazdę po śniegu:
inteligentny system kontroli trakcji.
Ta funkcja wykrywa warunki słabej
przyczepności, które mogą utrudniać ruszanie
z miejsca oraz jazdę samochodem po świeżym,
głębokim śniegu lub po ubitym śniegu.
W tych sytuacjach inteligentny system
kontroli trakcji reguluje poślizg przednich kół
w celu zapewnienia optymalnej przyczepności
i zachowania żądanego toru jazdy samochodu.
Na drogach o słabej przyczepności
zalecane jest używanie opon
zimowych.
Bezpieczeństwo

Wyłączenie
W skrajnie trudnych warunkach (głęboki
śnieg, błoto...), jeżeli nie udaje się ruszyć
samochodem, korzystne może się okazać
chwilowe wyłączenie tych systemów, aby
pozwolić na ślizganie się kół i ruszenie
z miejsca.
F
N
acisnąć ten przycisk, znajdujący się
w pobliżu kierownicy.
Zapalenie się kontrolki przycisku oznacza
wyłączenie tych systemów.
Ponowne włączenie
Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50
km/h.
F

A
by ręcznie przywrócić działanie systemu,
należy ponownie nacisnąć ten przycisk.
Usterka działania
Systemy kontroli trakcji zwiększają
bezpieczeństwo podczas normalnej
jazdy, ale nie powinny zachęcać
kierowcy do dodatkowego ryzyka lub
do jazdy ze zbyt dużą prędkością.
Prawidłowe funkcjonowanie tych
systemów jest zapewnione pod
warunkiem przestrzegania zaleceń
producenta dotyczących:
-

k
ół (opon i felg),
-

c
zęści składowych układu
hamulcowego,
-

e
lementów i podzespołów
elektronicznych,
-

p
rocedur montażu i napraw.
Po zderzeniu sprawdzić te systemy
w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Zapalenie się tej kontrolki w zestawie
wskaźników oraz kontrolki tego
przycisku, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na ekranie, oznaczają usterkę tych
systemów.
Zaleca się ponowne włączenie tych systemów,
gdy tylko będzie to możliwe. Sprawdzić działanie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.

171
DS4_pl_Chap07_securite_ed03-2015

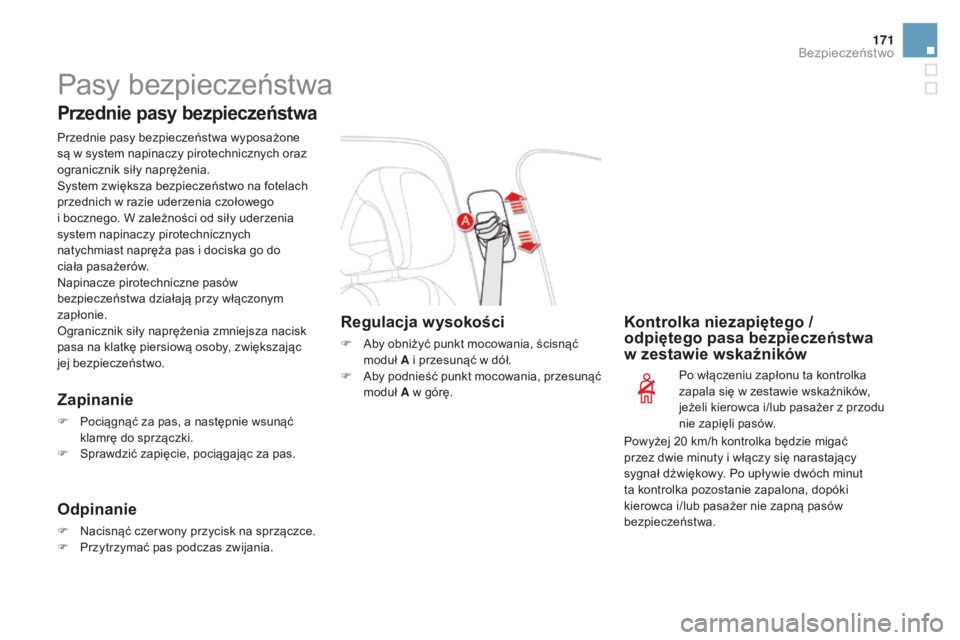

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do
ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jej bezpieczeństwo.
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
Kontrolka niezapiętego /
odpiętego pasa bezpieczeństwa
w zestawie wskaźników
Po włączeniu zapłonu ta kontrolka
zapala się w zestawie wskaźników,
jeżeli kierowca i/lub pasażer z przodu
nie zapięli pasów.
Regulacja wysokości
F Aby obniżyć punkt mocowania, ścisnąć moduł A i przesunąć w dół.
F

A
by podnieść punkt mocowania, przesunąć
moduł A w górę.
Powyżej 20
km/h kontrolka będzie migać
przez dwie minuty i włączy się narastający
sygnał dźwiękowy. Po upływie dwóch minut
ta kontrolka pozostanie zapalona, dopóki
kierowca i/lub pasażer nie zapną pasów
bezpieczeństwa.
Bezpieczeństwo

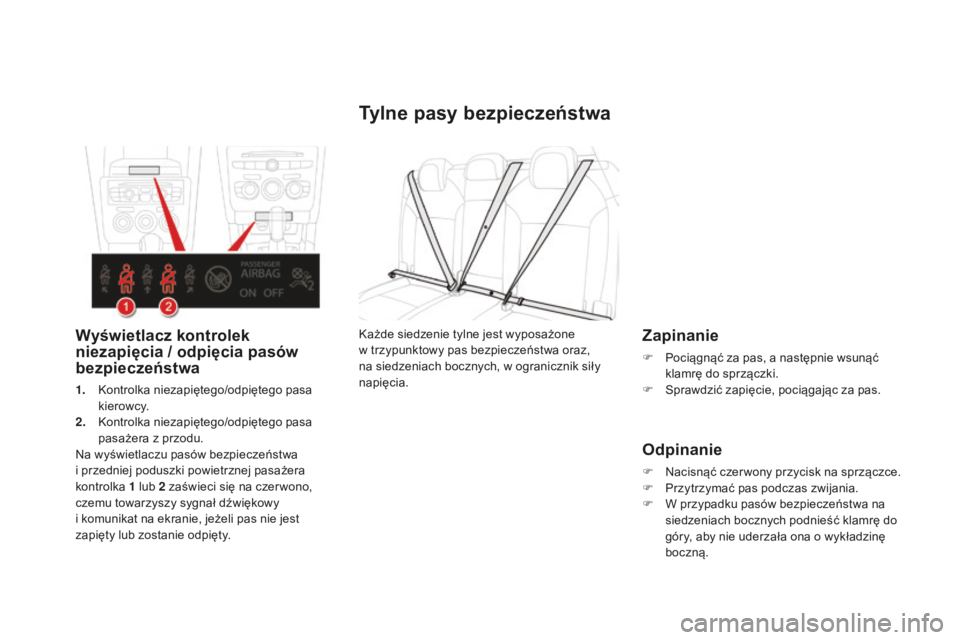

Tylne pasy bezpieczeństwa
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
F

W p
rzypadku pasów bezpieczeństwa na
siedzeniach bocznych podnieść klamrę do
góry, aby nie uderzała ona o wykładzinę
boczną.
Każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa oraz,
na siedzeniach bocznych, w ogranicznik siły
napięcia.
Wyświetlacz kontrolek
niezapięcia / odpięcia pasów
bezpieczeństwa
1. Kontrolka niezapiętego/odpiętego pasa
kierowcy.
2.
K

ontrolka niezapiętego/odpiętego pasa
pasażera z przodu.
Na wyświetlaczu pasów bezpieczeństwa
i przedniej poduszki powietrznej pasażera
kontrolka 1
lub 2 zaświeci się na czer wono,
czemu towarzyszy sygnał dźwiękowy
i komunikat na ekranie, jeżeli pas nie jest
zapięty lub zostanie odpięty.

173
DS4_pl_Chap07_securite_ed03-2015

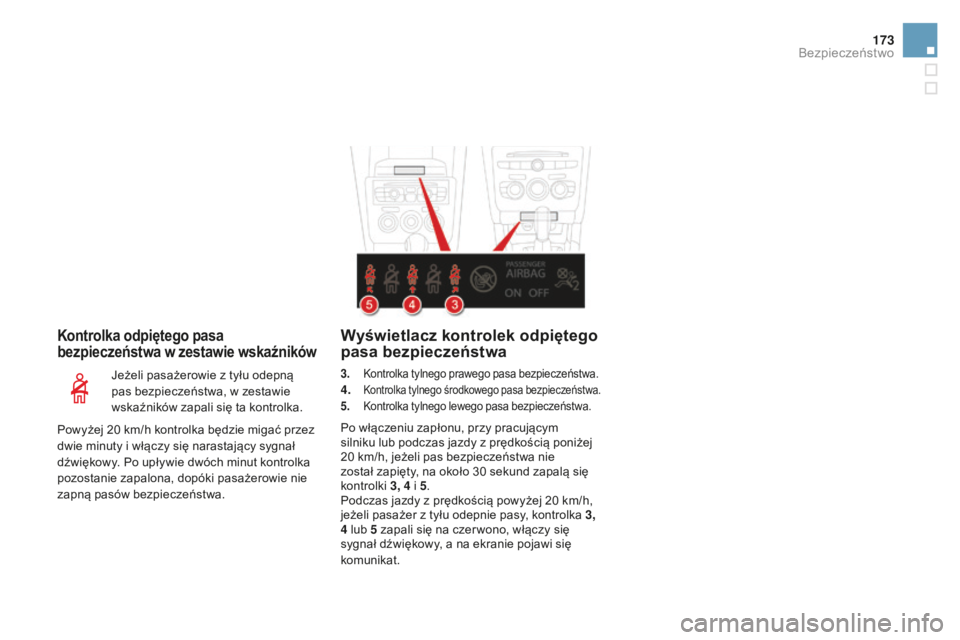

Kontrolka odpiętego pasa
bezpieczeństwa w zestawie wskaźników
Jeżeli pasażerowie z tyłu odepną
pas bezpieczeństwa, w zestawie
wskaźników zapali się ta kontrolka.
Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa
3. Kontrolka tylnego prawego pasa bezpieczeństwa.4. Kontrolka tylnego środkowego pasa bezpieczeństwa.5. Kontrolka tylnego lewego pasa bezpieczeństwa.
Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prędkością poniżej
20 km/h, jeżeli pas bezpieczeństwa nie
został zapięty, na około 30
sekund zapalą się
kontrolki 3, 4
i 5.
Podczas jazdy z prędkością powyżej 20
km/h,
jeżeli pasażer z tyłu odepnie pasy, kontrolka
3,
4
lub 5 zapali się na czer wono, włączy się
sygnał dźwiękowy, a na ekranie pojawi się
komunikat.
Powyżej 20

km/h kontrolka będzie migać przez
dwie minuty i włączy się narastający sygnał
dźwiękowy. Po upływie dwóch minut kontrolka
pozostanie zapalona, dopóki pasażerowie nie
zapną pasów bezpieczeństwa.
Bezpieczeństwo

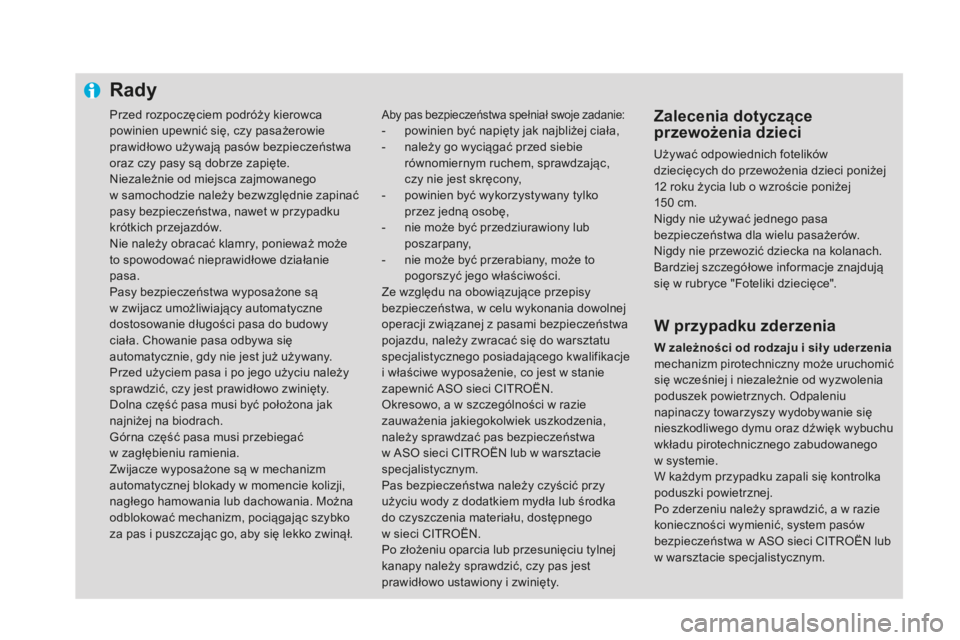

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików
dziecięcych do przewożenia dzieci poniżej
12 roku życia lub o wzroście poniżej
150
cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje znajdują
się w rubryce "Foteliki dziecięce".
Rady
Aby pas bezpieczeństwa spełniał swoje zadanie:- powinien być napięty jak najbliżej ciała,
- n ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko
przez jedną osobę,
-

n
ie może być przedziurawiony lub
poszarpany,
-

n
ie może być przerabiany, może to
pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu, należy zwracać się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci CITROËN.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci CITROËN lub
w warsztacie specjalistycznym.

175
DS4_pl_Chap07_securite_ed03-2015

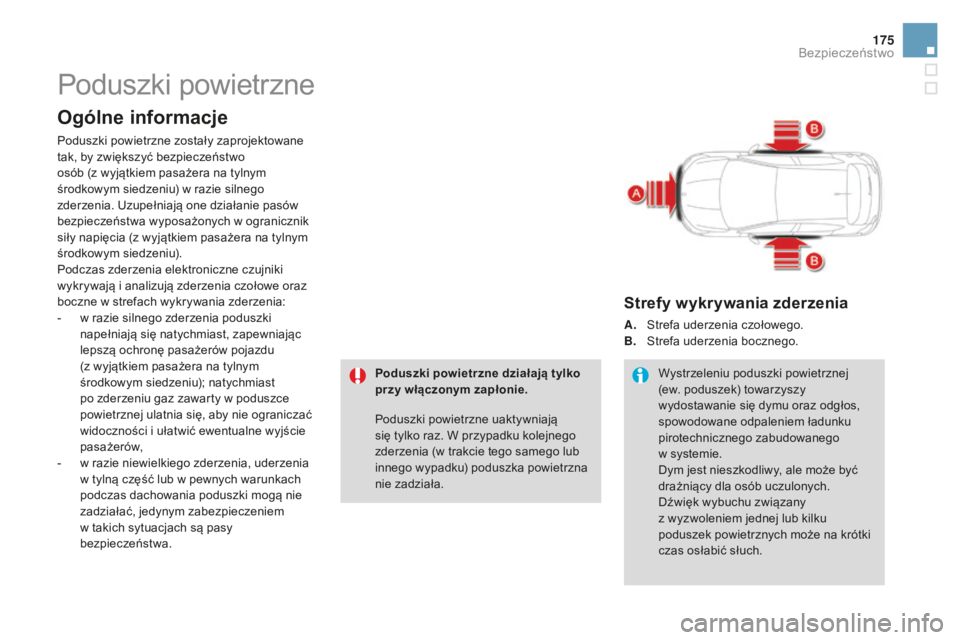

Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w takich sytuacjach są pasy
bezpieczeństwa. Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S
trefa uderzenia bocznego.
Wystrzeleniu poduszki powietrznej
(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Bezpieczeństwo

Przednie poduszki powietrzne
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej przedniego schowka.Wyzwolenie poduszki
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą, po stronie kierowcy,
oraz deską rozdzielczą po stronie pasażera,
w celu amortyzacji szarpnięcia do przodu.

177
DS4_pl_Chap07_securite_ed03-2015
Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF" ,
F

n
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W zależności od wersji pojazdu ta
kontrolka zaświeci się w zestawie
wskaźników i/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa
i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu
oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona. Aby zapewnić bezpieczeństwo dziecka

w przypadku montażu fotelika
dziecięcego na przednim fotelu pasażera
w pozycji "tyłem do kierunku jazdy",
należy bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego należy
przekręcić przełącznik w położenie "ON"
w celu ponownej aktywacji poduszki
powietrznej pasażera jadącego z przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym w celu weryfikacji
systemu. Poduszki mogą nie
wyzwolić się w przypadku silnego
uderzenia.
Bezpieczeństwo

Boczne poduszki powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia torsu pomiędzy biodrem
i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po
stronie drzwi.Wystrzelenie poduszki
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby
zajmującej przedni fotel samochodu i płytą
danych drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
