CITROEN DS4 2016 InstruksjonsbØker (in Norwegian)

239
DS4_no_Chap09_info-pratiques_ed03-2015

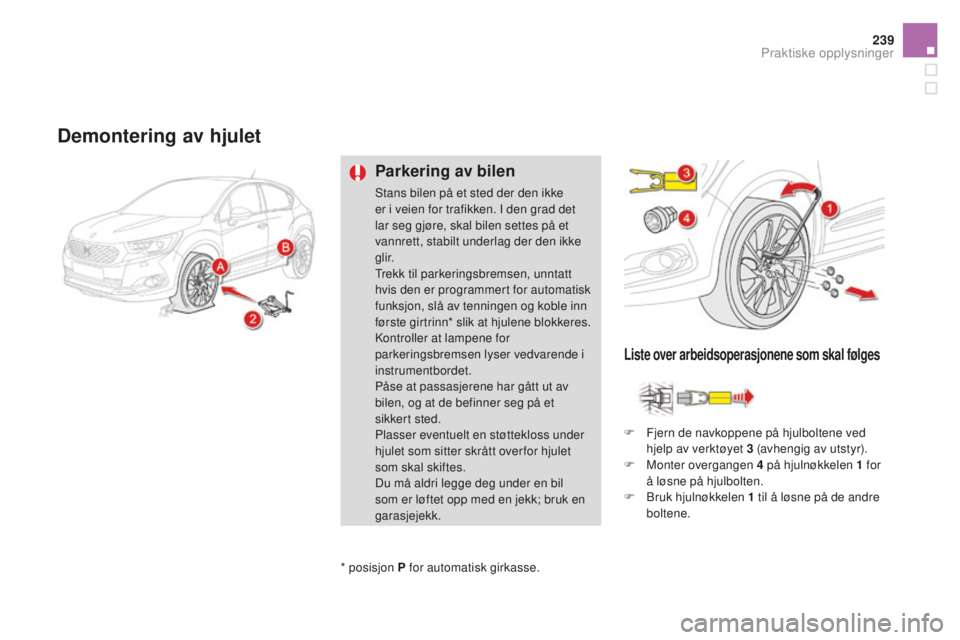

demontering av hjulet
Parkering av bilen
Stans bilen på et sted der den ikke
er i veien for trafikken. I den grad det
lar seg gjøre, skal bilen settes på et
vannrett, stabilt underlag der den ikke
g l i r.
Trekk til parkeringsbremsen, unntatt
hvis den er programmert for automatisk
funksjon, slå av tenningen og koble inn
første girtrinn* slik at hjulene blokkeres.
Kontroller at lampene for
parkeringsbremsen lyser vedvarende i
instrumentbordet.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et
sikker t sted.
Plasser eventuelt en støttekloss under
hjulet som sitter skrått over for hjulet
som skal skiftes.
Du må aldri legge deg under en bil
som er løftet opp med en jekk; bruk en
garasjejekk.F

F
jern de navkoppene på hjulboltene ved
hjelp av verktøyet 3
(avhengig av utstyr).
F

M
onter overgangen 4 på hjulnøkkelen 1 for
å løsne på hjulbolten.
F

B
ruk hjulnøkkelen 1 til å løsne på de andre
boltene.
* posisjon P for automatisk girkasse.
Liste over arbeidsoperasjonene som skal følges
Praktiske opplysninger

DS4_no_Chap09_info-pratiques_ed03-2015

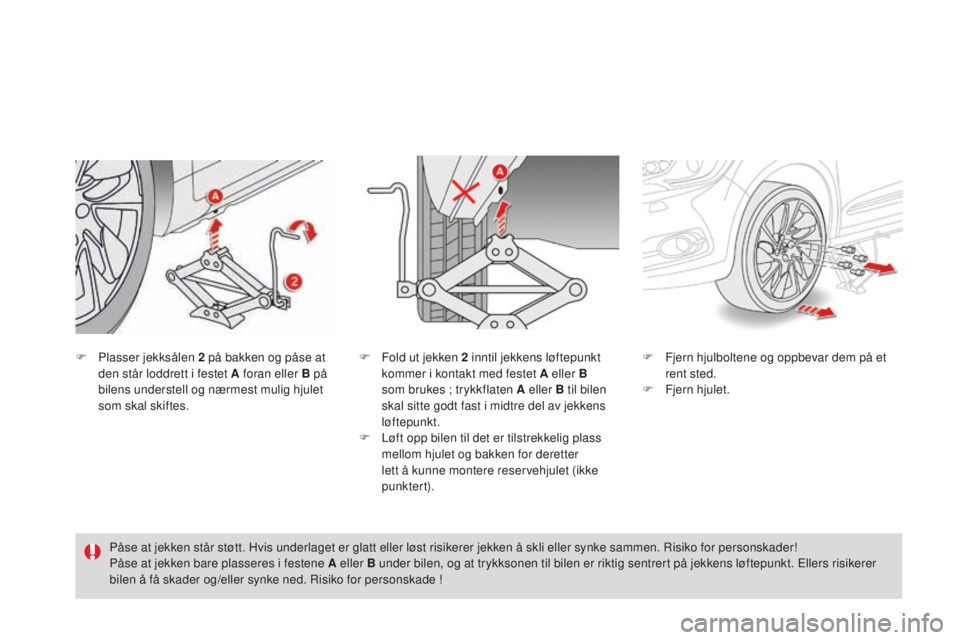

F Plasser jekksålen 2 på bakken og påse at
den står loddrett i festet A foran eller B på
bilens understell og nærmest mulig hjulet
som skal skiftes. F
F jern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst risikerer jekken å skli eller synke sammen. Risiko for personskader!
Påse at jekken bare plasseres i festene A eller B under bilen, og at trykksonen til bilen er riktig sentrert på jekkens løftepunkt. Ellers risikerer
bilen å få skader og/eller synke ned. Risiko for personskade ! F
F old ut jekken 2 inntil jekkens løftepunkt
kommer i kontakt med festet A eller B
som brukes ; trykkflaten A eller B til bilen
skal sitte godt fast i midtre del av jekkens
løftepunkt.
F

L
øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for deretter
lett å kunne montere reservehjulet (ikke
punktert).

241
DS4_no_Chap09_info-pratiques_ed03-2015

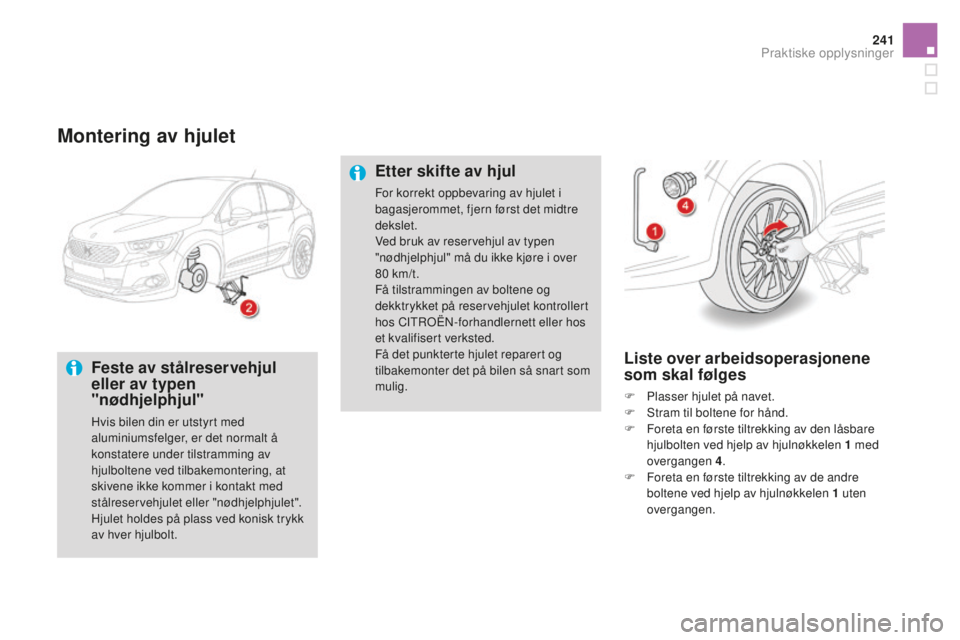

Montering av hjulet
Feste av stålreservehjul
eller av typen
"nødhjelphjul"
Hvis bilen din er utstyrt med
aluminiumsfelger, er det normalt å
konstatere under tilstramming av
hjulboltene ved tilbakemontering, at
skivene ikke kommer i kontakt med
stålreservehjulet eller "nødhjelphjulet".
Hjulet holdes på plass ved konisk trykk
av hver hjulbolt.
Liste over arbeidsoperasjonene
som skal følges
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen 1
med
overgangen 4 .
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1
uten
overgangen.
Etter skifte av hjul
For korrekt oppbevaring av hjulet i
bagasjerommet, fjern først det midtre
dekslet.
Ved bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i over
80
km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det punkterte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
Praktiske opplysninger

DS4_no_Chap09_info-pratiques_ed03-2015

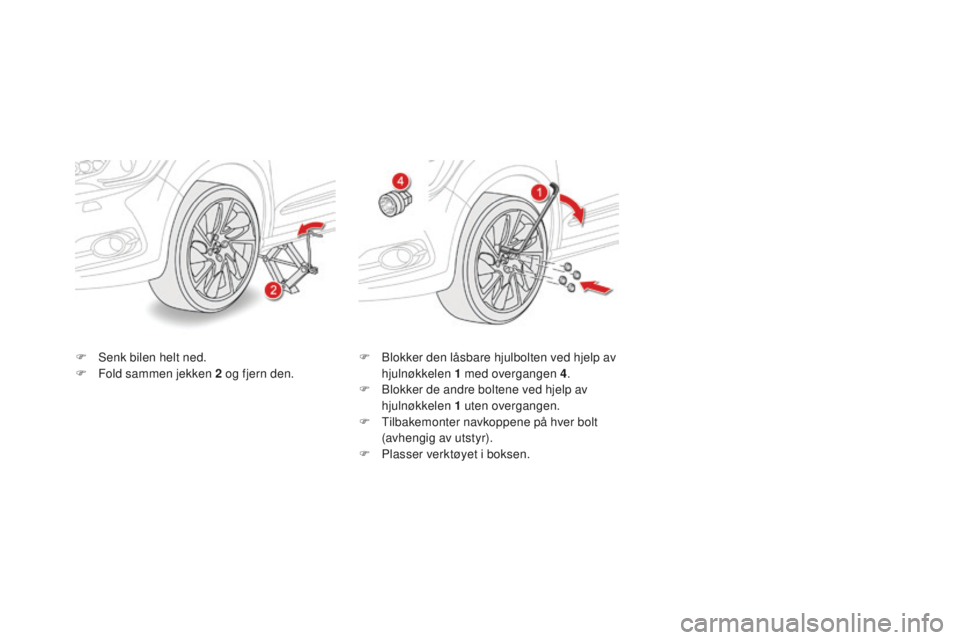

F Senk bilen helt ned.
F F old sammen jekken 2 og fjern den.F
B lokker den låsbare hjulbolten ved hjelp av
hjulnøkkelen 1 med overgangen 4.
F

B
lokker de andre boltene ved hjelp av
hjulnøkkelen 1
uten overgangen.
F

T
ilbakemonter navkoppene på hver bolt
(avhengig av utstyr).
F

P
lasser verktøyet i boksen.

243
DS4_no_Chap09_info-pratiques_ed03-2015

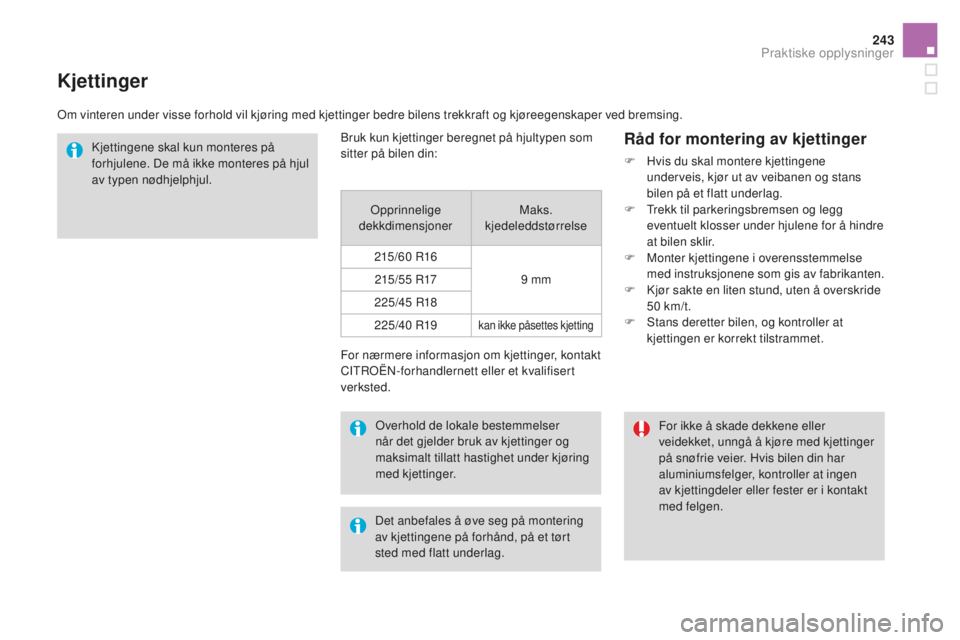

Kjettinger
Om vinteren under visse forhold vil kjøring med kjettinger bedre bilens trekkraft og kjøreegenskaper ved bremsing.Kjettingene skal kun monteres på
forhjulene. De må ikke monteres på hjul
av typen nødhjelphjul.
For nærmere informasjon om kjettinger, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
Råd for montering av kjettinger
F Hvis du skal montere kjettingene underveis, kjør ut av veibanen og stans
bilen på et flatt underlag.
F

T
rekk til parkeringsbremsen og legg
eventuelt klosser under hjulene for å hindre
at bilen sklir.
F

M
onter kjettingene i overensstemmelse
med instruksjonene som gis av fabrikanten.
F

K
jør sakte en liten stund, uten å overskride
50
km/t.
F

S
tans deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
For ikke å skade dekkene eller
veidekket, unngå å kjøre med kjettinger
på snøfrie veier. Hvis bilen din har
aluminiumsfelger, kontroller at ingen
av kjettingdeler eller fester er i kontakt
med felgen.
Overhold de lokale bestemmelser
når det gjelder bruk av kjettinger og
maksimalt tillatt hastighet under kjøring
med kjettinger.
Bruk kun kjettinger beregnet på hjultypen som
sitter på bilen din:
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
215/60


R16 9

mm
215 / 5 5


R17
225/45


R18
225/40


R19
kan ikke påsettes kjetting
Det anbefales å øve seg på montering
av kjettingene på forhånd, på et tørt
sted med flatt underlag.
Praktiske opplysninger

DS4_no_Chap09_info-pratiques_ed03-2015

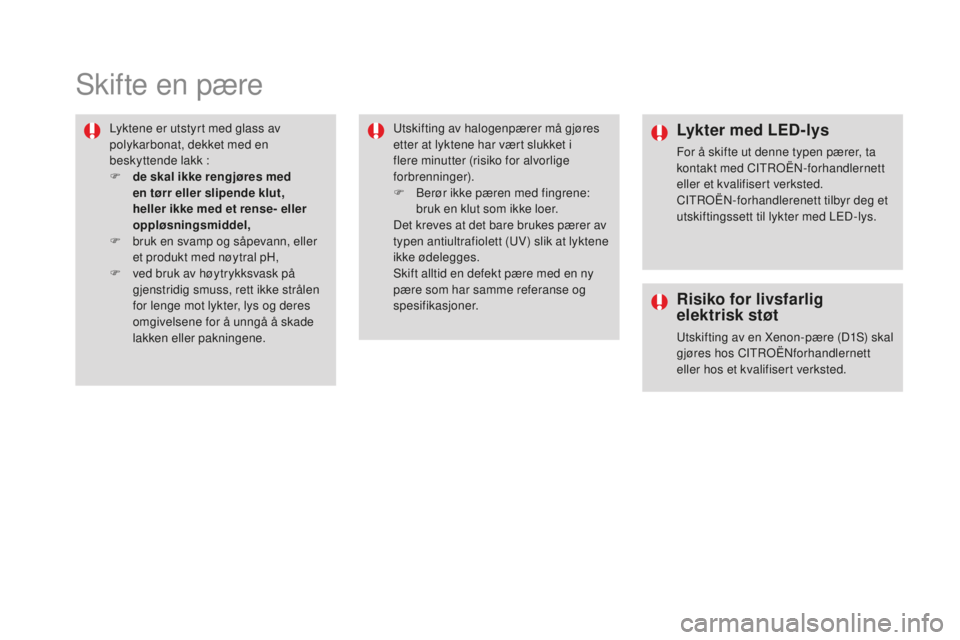

Skifte en pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F

b
ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F

v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene. Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F

B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.Lykter med LEd- lys
For å skifte ut denne typen pærer, ta
kontakt med CITROËN-forhandlernett
eller et kvalifisert verksted.
CITROËN-forhandlerenett tilbyr deg et
utskiftingssett til lykter med LED-lys.
Risiko for livsfarlig
elektrisk støt
Utskifting av en Xenon-pære (D1S) skal
gjøres hos CITROËNforhandlernett
eller hos et kvalifisert verksted.

245
DS4_no_Chap09_info-pratiques_ed03-2015
Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
Modell med dreibare lykter med
xenon-pærer og Full LEd
1. Kjørelys/ parklys (LEd).
2. dre
ibare nærlys/fjernlys(d1 S).
3.
B

linklys (LE
d).
4. dr

eibare tåkelykter (LE
d)
.
Modell med halogenpærer
(t y p e 1)
1. Blinklys (H21 hvit).
2. N ærlys (H7).
3.
F

eux de route (H1).
4.
K

jørelys / parkeringslys (P 21/ 5W XL).
5.
dr

eibare tåkelykter (H11).
Frontlykter
*Modell med halogenpærer og
lyssignatur med LEd (type 2)
1. Blinklys (LEd).
2. K jørelys / parkeringslys (LEd) .
3.
N

ærlys (H7).
4.
Fj

ernlys (H7).
5.
dr

eibare tåkelykter (H11).
Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
* LED : lysdioder
Praktiske opplysninger

DS4_no_Chap09_info-pratiques_ed03-2015

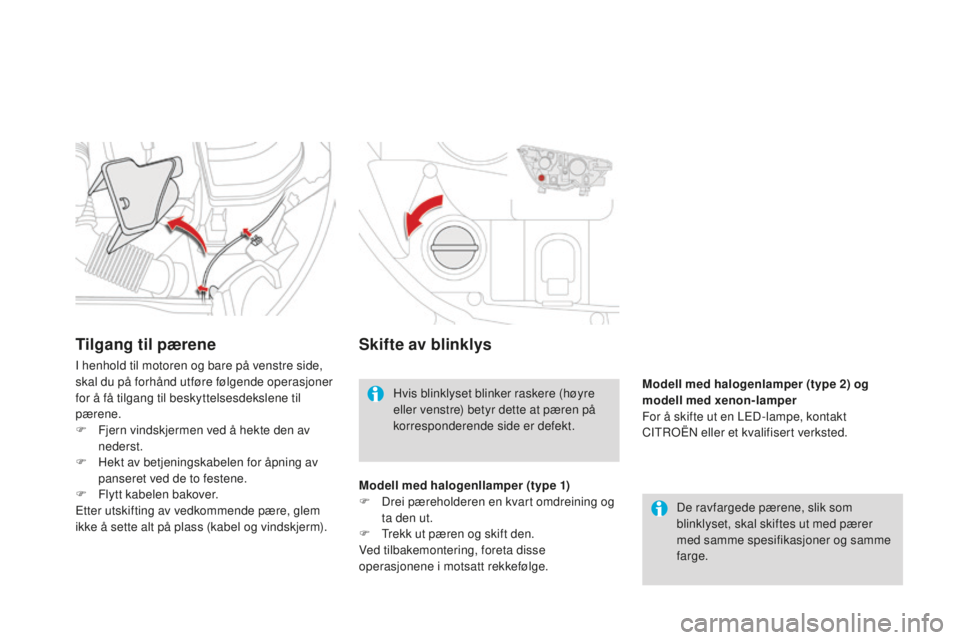

Skifte av blinklys
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Modell med halogenlamper (type 2) og
modell med xenon-lamper
For å skifte ut en LED-lampe, kontakt
CITROËN eller et kvalifisert verksted.
Modell med halogenllamper (type 1)
F
D
rei pæreholderen en kvart omdreining og
ta den ut.
F

T

rekk ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Tilgang til pærene
I henhold til motoren og bare på venstre side,
skal du på forhånd utføre følgende operasjoner
for å få tilgang til beskyttelsesdekslene til
pærene.
F

F
jern vindskjermen ved å hekte den av
nederst.
F

H
ekt av betjeningskabelen for åpning av
panseret ved de to festene.
F

F
lytt kabelen bakover.
Etter utskifting av vedkommende pære, glem
ikke å sette alt på plass (kabel og vindskjerm).

247
DS4_no_Chap09_info-pratiques_ed03-2015

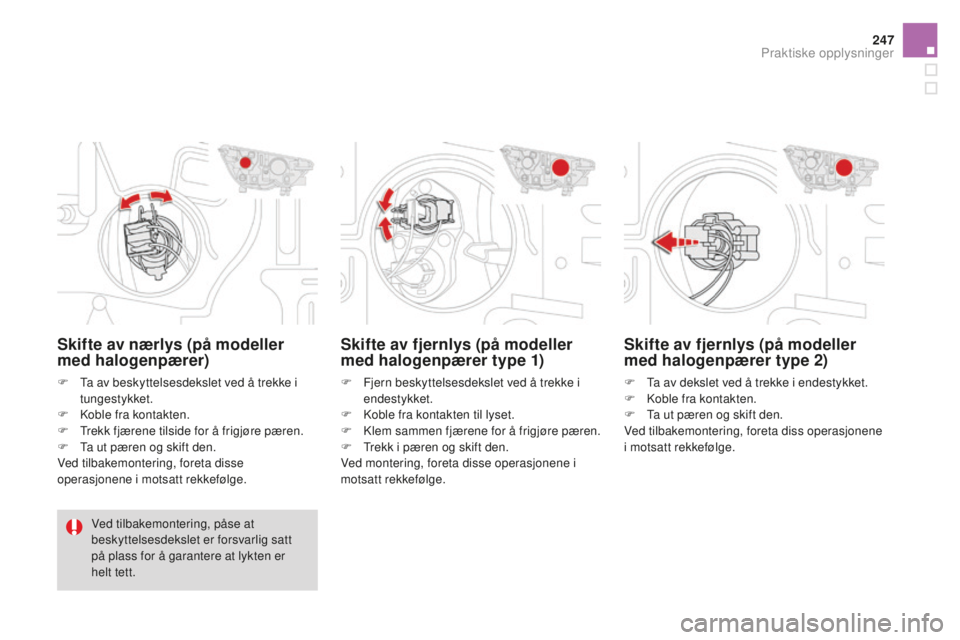

Skifte av nærlys (på modeller
med halogenpærer)
F Ta av beskyttelsesdekslet ved å trekke i tungestykket.
F

K
oble fra kontakten.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt
på plass for å garantere at lykten er
helt tett.
Skifte av fjernlys (på modeller
med halogenpærer type 1)
F Fjern beskyttelsesdekslet ved å trekke i endestykket.
F

K
oble fra kontakten til lyset.
F

K
lem sammen fjærene for å frigjøre pæren.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Skifte av fjernlys (på modeller
med halogenpærer type 2)
F Ta av dekslet ved å trekke i endestykket.
F K oble fra kontakten.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta diss operasjonene
i motsatt rekkefølge.
Praktiske opplysninger

DS4_no_Chap09_info-pratiques_ed03-2015

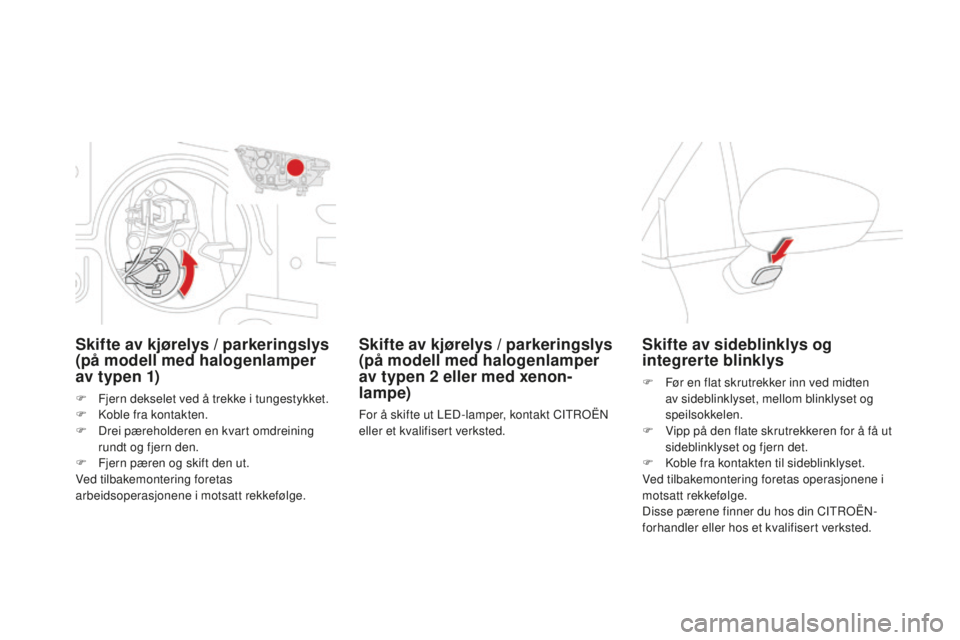

Skifte av kjørelys / parkeringslys
(på modell med halogenlamper
av typen 1)
F Fjern dekselet ved å trekke i tungestykket.
F K oble fra kontakten.
F

D
rei pæreholderen en kvart omdreining
rundt og fjern den.
F

F
jern pæren og skift den ut.
Ved tilbakemontering foretas
arbeidsoperasjonene i motsatt rekkefølge.
Skifte av sideblinklys og
integrerte blinklys
F Før en flat skrutrekker inn ved midten av sideblinklyset, mellom blinklyset og
speilsokkelen.
F

V
ipp på den flate skrutrekkeren for å få ut
sideblinklyset og fjern det.
F

K
oble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjonene i
motsatt rekkefølge.
Disse pærene finner du hos din CITROËN-
forhandler eller hos et kvalifisert verksted.
Skifte av kjørelys / parkeringslys
(på modell med halogenlamper
av typen 2
eller med xenon-
lampe)
For å skifte ut LED-lamper, kontakt CITROËN
eller et kvalifisert verksted.
