CITROEN DS4 2016 InstruktionsbÖcker (in Swedish)

239
DS4_sv_Chap09_info-pratiques_ed03-2015
Demontera ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Dra åt parkeringsbromsen om den
inte ställts i automatiskt läge. Slå av
tändningen och lägg i ettans växel* för
att låsa hjulen.
Kontrollera att parkeringsbromsens
kontrollampor tänds med fast sken i
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen
och befinner sig på en säker plats.
Placera vid behov en kil under det
diagonalt motsatta hjulet.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.F

T
a bort kåporna på alla hjulbultar med hjälp
av verktyg 3
(beroende på utrustning).
F

M
ontera hylsan 4 på fälgnyckeln 1 för att
lossa den låsbara hjulbulten.
F

L
ossa de andra bultarna med endast
fälgnyckeln 1 .
* Läge P i en bil med automatlåda.
Lista över arbetsmoment
Praktisk information

DS4_sv_Chap09_info-pratiques_ed03-2015
F Placera domkraftens fot 2 på marken
och kontrollera att den står lodrätt
under lyftpunkten fram A eller bak B på
underredet, närmast hjulet som ska bytas. F
T a bort hjulbultarna och förvara dem på en
ren plats.
F

T
a loss hjulet.
Kontrollera att domkraften står stabilt. Om underlaget är halt eller löst riskerar du att domkraften börjar glida eller sjunker ihop - Risk för skador!
Var noga med att enbart placera domkraften i punkterna A eller B under bilen och kontrollera att domkraftshuvudet är korrekt centrerat under
lyftpunkten på bilen. Annars finns det risk för skador på bilen och/eller att domkraften sjunker ihop - Risk för skador! F
V eva ut domkraften 2 t ills dess huvud ligger
an mot lyftpunkten A eller B. Lyftpunkten A
eller B på bilen ska vara ordentligt införd i
mitten av domkraftshuvudet.
F

H
öj bilen så att du uppnår ett tillräckligt
mellanrum mellan hjulet och marken
för att utan svårighet kunna placera in
reservhjulet (som inte är punkterat).

241
DS4_sv_Chap09_info-pratiques_ed03-2015
Montera ett hjul
Montera ett reservhjul
med plåtfälg eller ett
nödreservhjul
Om din bil är utrustad med
lättmetallfälgar är det normalt att
brickorna inte kommer i kontakt med
nödreservhjulet eller reservhjulet med
plåtfälg. Hjulet sitter fast genom att
hjulbultarna är koniska.
Steg för steg
F Sätt hjulet på plats på navet med hjälp av centreringsstiftet.
F

S
kruva fast bultarna för hand så långt det
g å r.
F

D
ra åt den låsbara hjulbulten en aning med
fälgnyckeln 1
utrustad med hylsan 4 .
F

D
ra åt de andra bultarna en aning, med
fälgnyckeln 1 .
Efter ett hjulbyte
För att kunna placera det punkterade
däcket i bagageutrymmet bör du först
ta bort mittskyddet.
Om du använder nödreservhjulet är
högsta tillåtna körhastighet 80
km/tim.
Kontrollera åtdragningen av
reservhjulets bultar och däcktrycket på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
Praktisk information

DS4_sv_Chap09_info-pratiques_ed03-2015

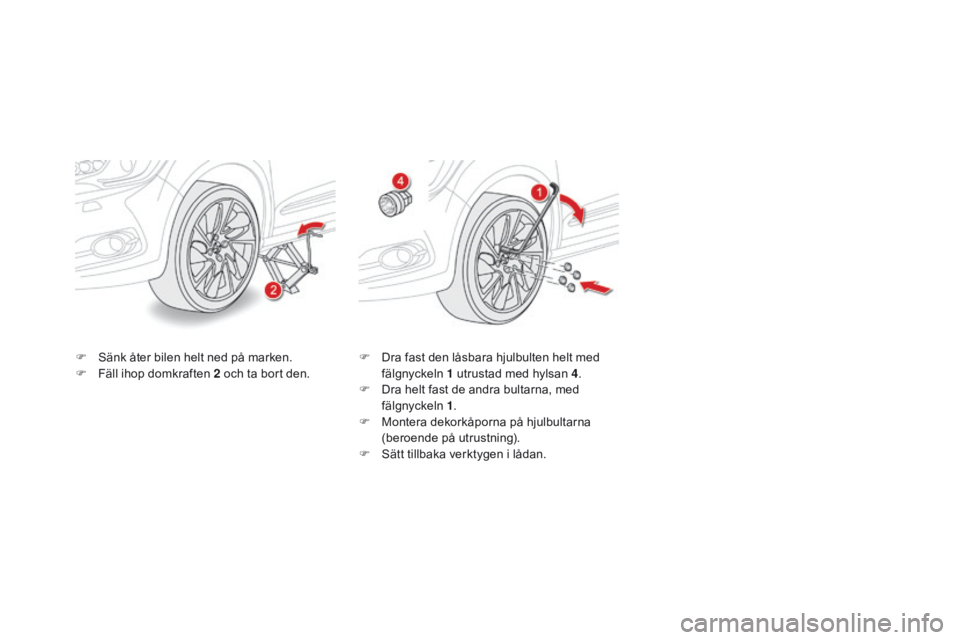

F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 2 och ta bort den.F
D ra fast den låsbara hjulbulten helt med
fälgnyckeln 1 utrustad med hylsan 4.
F

D
ra helt fast de andra bultarna, med
fälgnyckeln 1 .
F

M
ontera dekorkåporna på hjulbultarna
(beroende på utrustning).
F

S
ätt tillbaka verktygen i lådan.

243
DS4_sv_Chap09_info-pratiques_ed03-2015

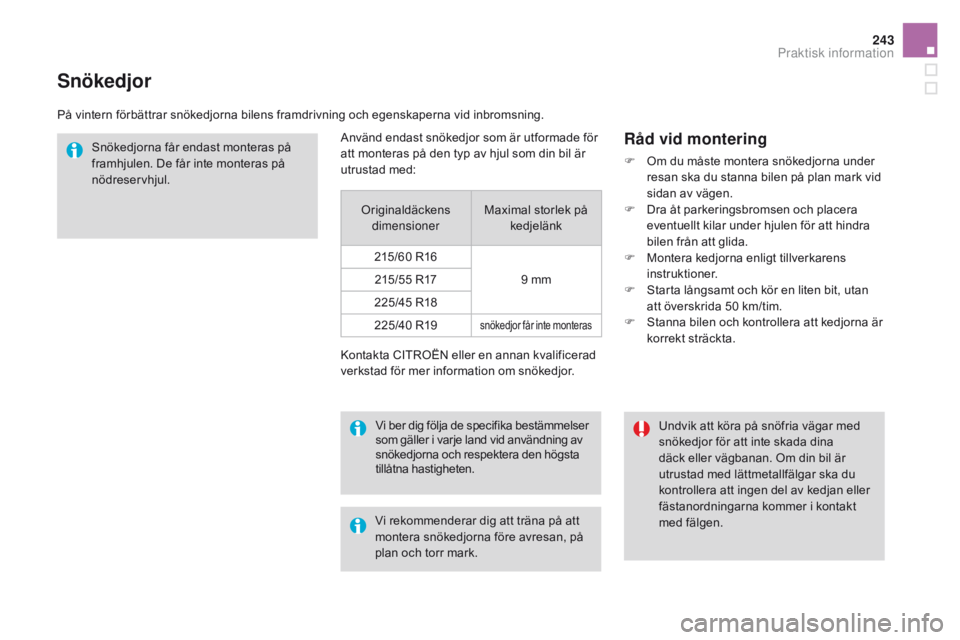

Snökedjor
På vintern förbättrar snökedjorna bilens framdrivning och egenskaperna vid inbromsning.Snökedjorna får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Kontakta CITROËN eller en annan kvalificerad
verkstad för mer information om snökedjor.
RÃ¥d vid montering
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

S
tarta långsamt och kör en liten bit, utan
att överskrida 50
km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina
däck eller vägbanan. Om din bil är
utrustad med lättmetallfälgar ska du
kontrollera att ingen del av kedjan eller
fästanordningarna kommer i kontakt
med fälgen.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning av
snökedjorna och respektera den högsta
tillåtna hastigheten.
Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Maximal storlek på
kedjelänk
215/60

R16 9

mm
215/55

R17
225/45

R18
225/40

R19
snökedjor får inte monteras
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Praktisk information

DS4_sv_Chap09_info-pratiques_ed03-2015

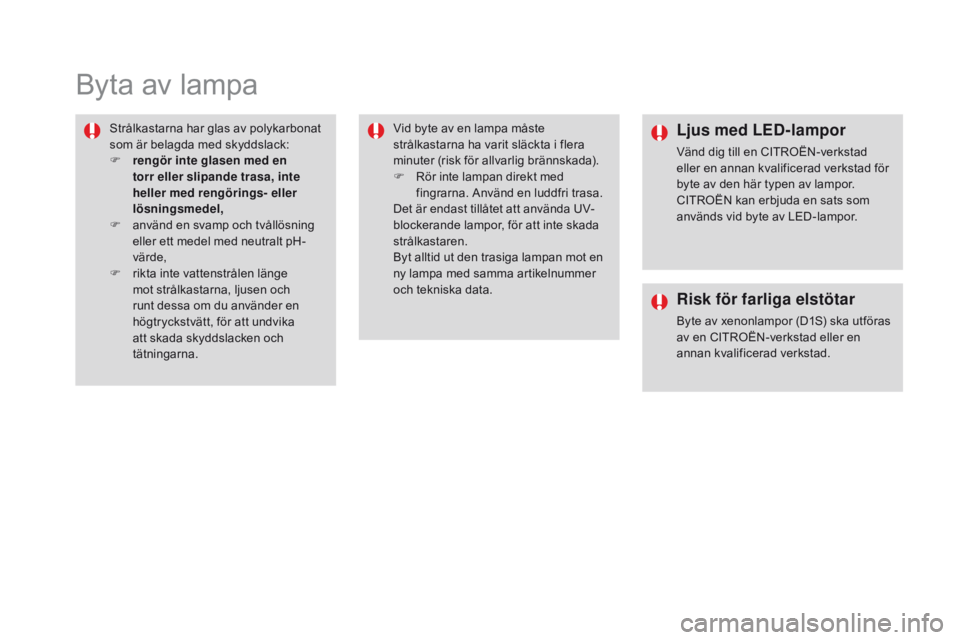

Byta av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
r
engör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F

a
nvänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F

r
ikta inte vattenstrålen länge
mot strålkastarna, ljusen och
runt dessa om du använder en
högtryckstvätt, för att undvika
att skada skyddslacken och
tätningarna. Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F

R
ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor, för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.Ljus med LED-lampor
Vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad för
byte av den här typen av lampor.
CITROËN kan erbjuda en sats som
används vid byte av LED-lampor.
Risk för farliga elstötar
Byte av xenonlampor (D1S) ska utföras
av en CITROËN-verkstad eller en
annan kvalificerad verkstad.

245
DS4_sv_Chap09_info-pratiques_ed03-2015
Med lampor med fattning av typ H1,
H7... måste du kontrollera att lampan
placeras rätt, för att garantera bästa
belysningskvalitet.

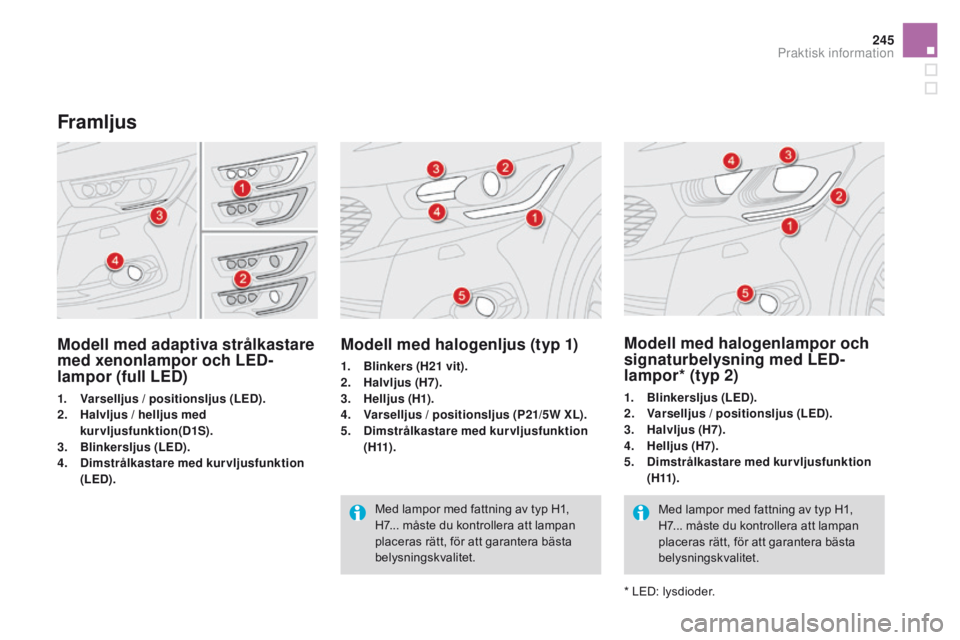

Modell med adaptiva strålkastare
med xenonlampor och LED-
lampor (full LED)
1. Varselljus / positionsljus (LED).
2. Halvljus / helljus med
kurvljusfunktion(D1S).
3.
B

linkersljus (LED).
4.
D

imstrålkastare med kurvljusfunktion
(LED).
Modell med halogenljus (typ 1)
1. Blinkers (H21 vit).
2. H alvljus (H7).
3.
H

elljus (H1).
4.
V

arselljus / positionsljus (P21/5W XL).
5.
D

imstrålkastare med kurvljusfunktion
( H11) .
Framljus
Modell med halogenlampor och
signaturbelysning med LED-
lampor* (typ 2)
1. Blinkersljus (LED).
2. V arselljus / positionsljus (LED).
3.
H

alvljus (H7).
4.
H

elljus (H7).
5.
D

imstrålkastare med kurvljusfunktion
( H11) .
Med lampor med fattning av typ H1,
H7... måste du kontrollera att lampan
placeras rätt, för att garantera bästa
belysningskvalitet.
* LED: lysdioder.
Praktisk information

DS4_sv_Chap09_info-pratiques_ed03-2015

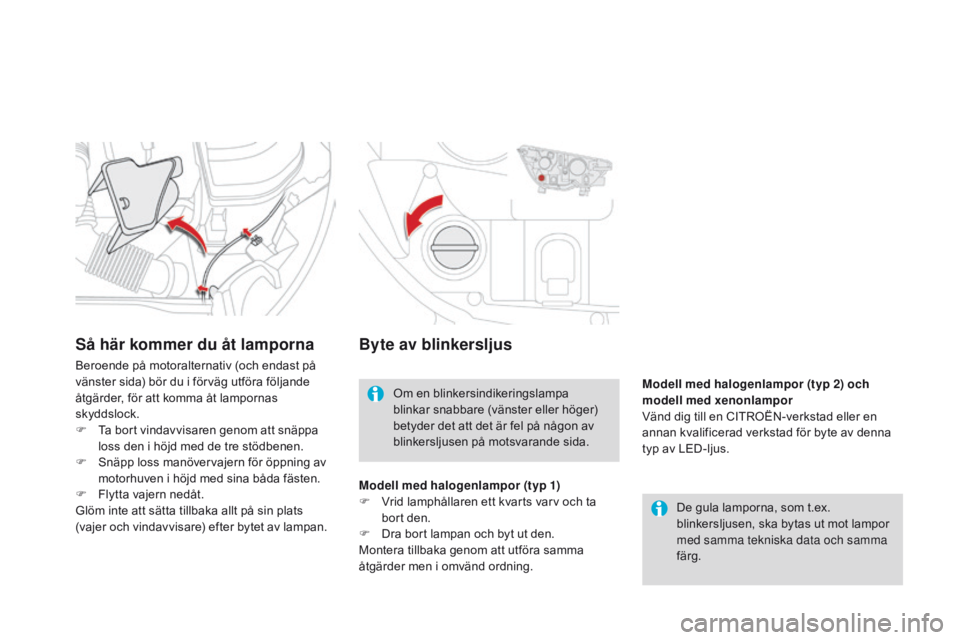

Byte av blinkersljus
De gula lamporna, som t.ex.
blinkersljusen, ska bytas ut mot lampor
med samma tekniska data och samma
färg.
Om en blinkersindikeringslampa
blinkar snabbare (vänster eller höger)
betyder det att det är fel på någon av
blinkersljusen på motsvarande sida.
Modell med halogenlampor (typ 2) och
modell med xenonlampor
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-ljus.
Modell med halogenlampor (typ 1)
F
V
rid lamphållaren ett kvarts varv och ta
bort den.
F

D

ra bort lampan och byt ut den.
Montera tillbaka genom att utföra samma
åtgärder men i omvänd ordning.
Så här kommer du åt lamporna
Beroende på motoralternativ (och endast på
vänster sida) bör du i förväg utföra följande
åtgärder, för att komma åt lampornas
skyddslock.
F

T
a bort vindavvisaren genom att snäppa
loss den i höjd med de tre stödbenen.
F

S
näpp loss manövervajern för öppning av
motorhuven i höjd med sina båda fästen.
F

F
lytta vajern nedåt.
Glöm inte att sätta tillbaka allt på sin plats
(vajer och vindavvisare) efter bytet av lampan.

247
DS4_sv_Chap09_info-pratiques_ed03-2015

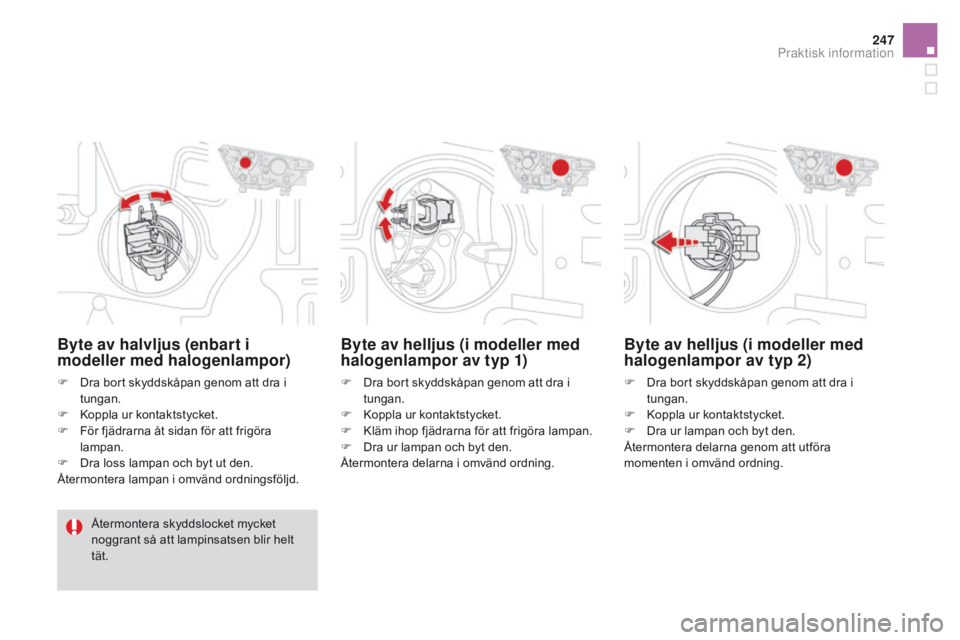

Byte av halvljus (enbart i
modeller med halogenlampor)
F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

F
ör fjädrarna åt sidan för att frigöra
lampan.
F

D
ra loss lampan och byt ut den.
Återmontera lampan i omvänd ordningsföljd.
Ã…termontera skyddslocket mycket
noggrant så att lampinsatsen blir helt
tät.
Byte av helljus (i modeller med
halogenlampor av typ 1)
F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

K
läm ihop fjädrarna för att frigöra lampan.
F

D
ra ur lampan och byt den.
Återmontera delarna i omvänd ordning.
Byte av helljus (i modeller med
halogenlampor av typ 2)
F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

D
ra ur lampan och byt den.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Praktisk information

DS4_sv_Chap09_info-pratiques_ed03-2015

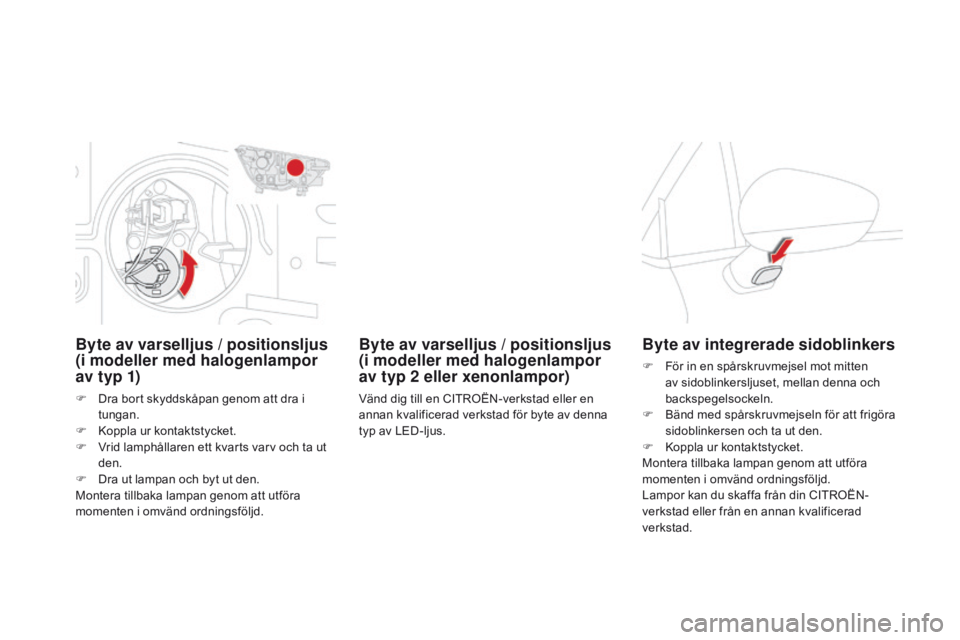

Byte av varselljus / positionsljus
(i modeller med halogenlampor
av typ 1)
F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

V
rid lamphållaren ett kvarts varv och ta ut
den.
F

D
ra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Byte av integrerade sidoblinkers
F För in en spårskruvmejsel mot mitten av sidoblinkersljuset, mellan denna och
backspegelsockeln.
F

B
änd med spårskruvmejseln för att frigöra
sidoblinkersen och ta ut den.
F

K
oppla ur kontaktstycket.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Lampor kan du skaffa från din CITROËN-
verkstad eller från en annan kvalificerad
verkstad.
Byte av varselljus / positionsljus
(i modeller med halogenlampor
av typ 2
eller xenonlampor)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-ljus.
