CITROEN DS4 2016 Kezelési útmutató (in Hungarian)

249
DS4_hu_Chap09_info-pratiques_ed03-2015

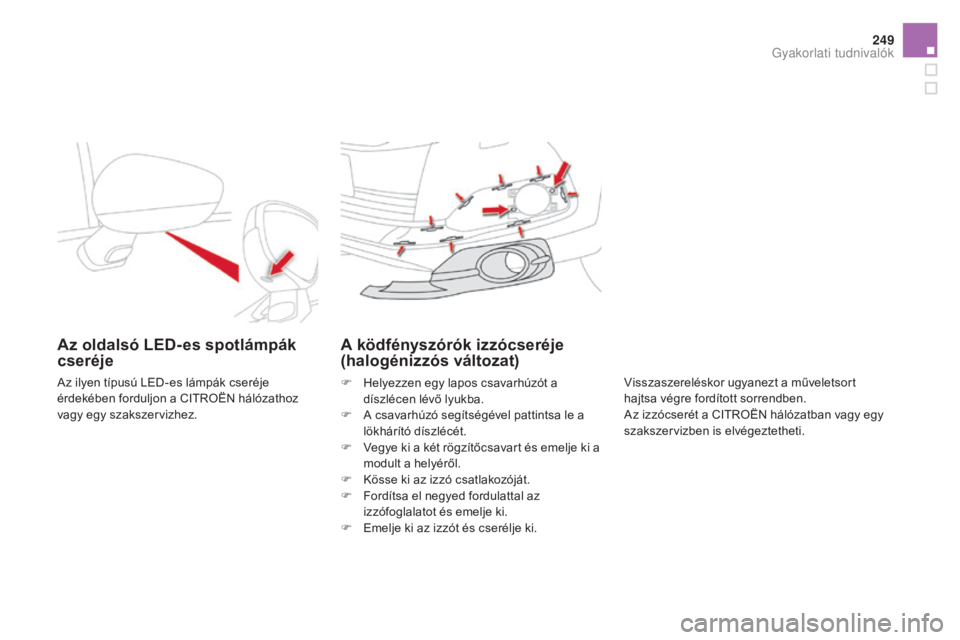

Az oldalsó LED- es spotlámpák
cseréje
Az ilyen típusú LED-es lámpák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A ködfényszórók izzócseréje
(halogénizzós változat)
F Helyezzen egy lapos csavarhúzót a díszlécen lévő lyukba.
F

A c
savarhúzó segítségével pattintsa le a
lökhárító díszlécét.
F

V
egye ki a két rögzítőcsavart és emelje ki a
modult a helyéről.
F

K
össe ki az izzó csatlakozóját.
F

F
ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F

E
melje ki az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

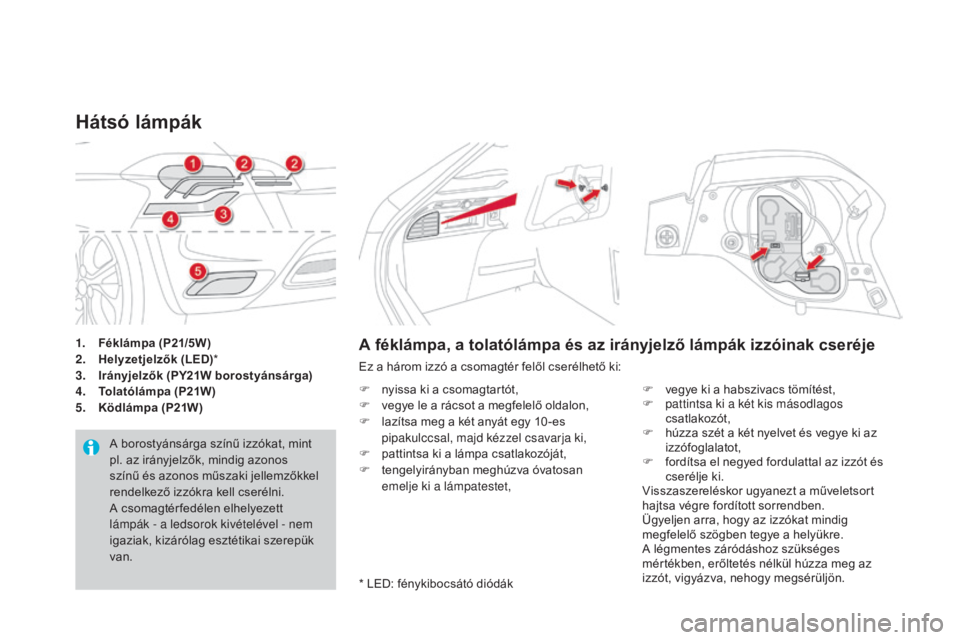

1. Féklámpa (P21/5W)
2. Helyzetjelzők (LED) *
3.
I

rányjelzők (PY21W borostyánsárga)
4.
tol

atólámpa (P21W)
5.
K

ödlámpa (P21W)
Hátsó lámpák
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
A csomagtér fedélen elhelyezett
lámpák - a ledsorok kivételével - nem
igaziak, kizárólag esztétikai szerepük
van.
A féklámpa, a tolatólámpa és az irányjelző lámpák izzóinak cseréje
Ez a három izzó a csomagtér felől cserélhető ki:
F
n
yissa ki a csomagtartót,
F

v
egye le a rácsot a megfelelő oldalon,
F

l
azítsa meg a két anyát egy 10 -es
pipakulccsal, majd kézzel csavarja ki,
F

p
attintsa ki a lámpa csatlakozóját,
F

t
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet, F

v
egye ki a habszivacs tömítést,
F

p
attintsa ki a két kis másodlagos
csatlakozót,
F

h
úzza szét a két nyelvet és vegye ki az
izzófoglalatot,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
A légmentes záródáshoz szükséges
mértékben, erőltetés nélkül húzza meg az
izzót, vigyázva, nehogy megsérüljön.
* LED: fénykibocsátó diódák

251
DS4_hu_Chap09_info-pratiques_ed03-2015

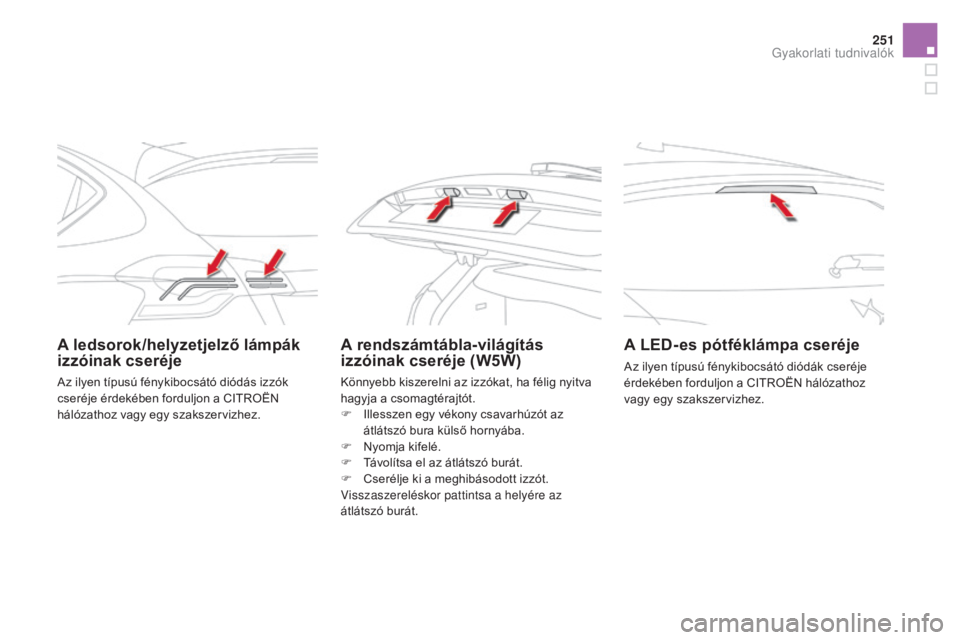

A ledsorok/helyzetjelző lámpák
izzóinak cseréjeA rendszámtábla-világítás
izzóinak cseréje (W5W)A LED- es pótféklámpa cseréje
Az ilyen típusú fénykibocsátó diódák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Az ilyen típusú fénykibocsátó diódás izzók
cseréje érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez. Könnyebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót.
F

I

llesszen egy vékony csavarhúzót az
átlátszó bura külső hornyába.
F

N

yomja kifelé.
F

T

ávolítsa el az átlátszó burát.
F

C

serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó burát.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

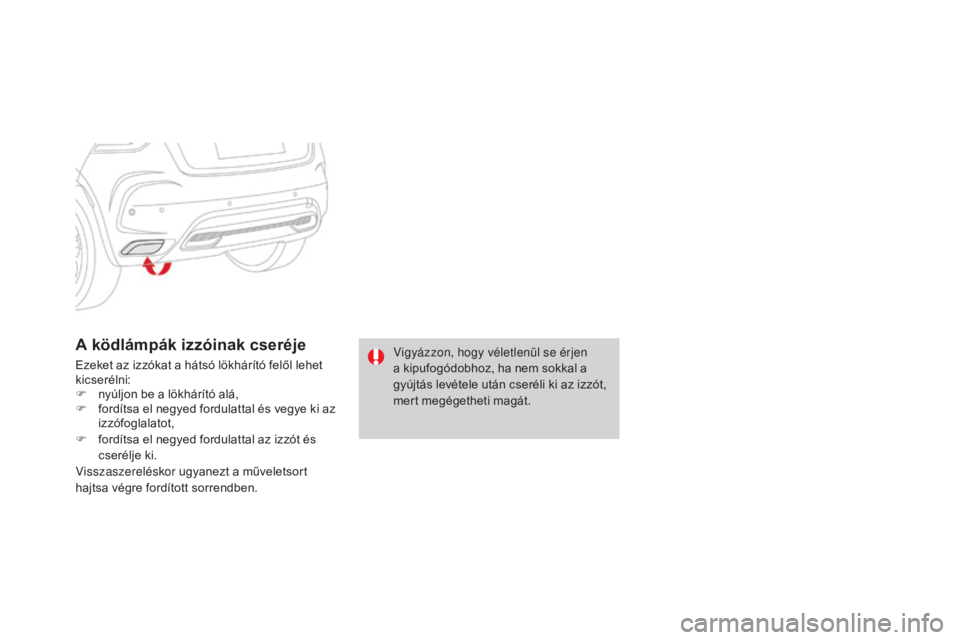

A ködlámpák izzóinak cseréje
Ezeket az izzókat a hátsó lökhárító felől lehet
kicserélni:
F
n
yúljon be a lökhárító alá,
F

f
ordítsa el negyed fordulattal és vegye ki az
izzófoglalatot,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. Vigyázzon, hogy véletlenül se érjen
a kipufogódobhoz, ha nem sokkal a
gyújtás levétele után cseréli ki az izzót,
mert megégetheti magát.

253
DS4_hu_Chap09_info-pratiques_ed03-2015

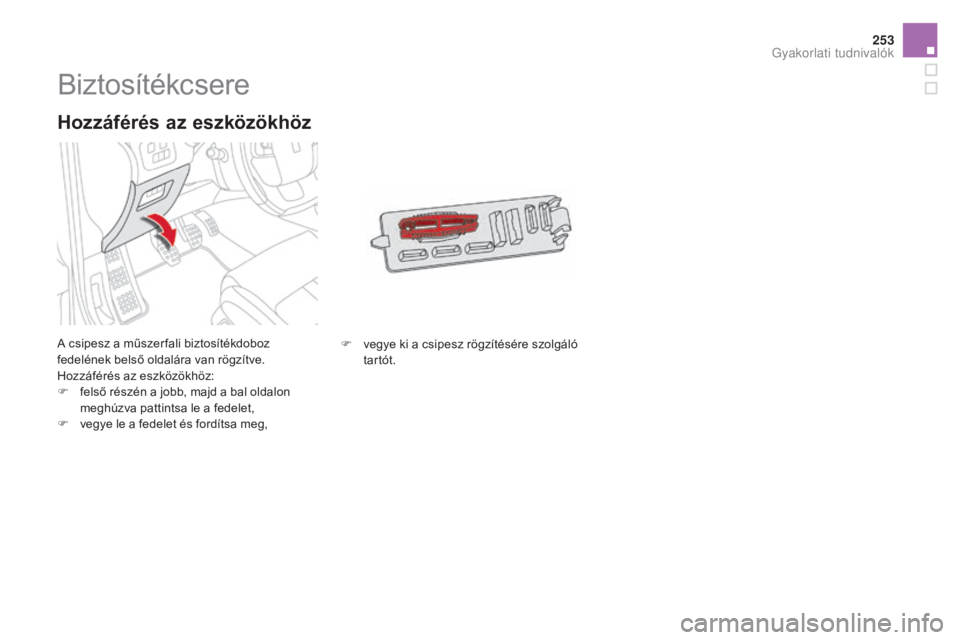

Biztosítékcsere
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
Hozzáférés az eszközökhöz:
F
f
első részén a jobb, majd a bal oldalon
meghúzva pattintsa le a fedelet,
F

v
egye le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
F vegye ki a csipesz rögzítésére szolgáló tartót.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015
Elektromos tartozékok
beszerelése
Gépjárművének elektromos
áramkörét a szériafelszerelésként
vagy opcionálisan beszerelhető
berendezések működéséhez
méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10 mA-t.
A biztosíték cseréje előtt:
F

k

i kell deríteni és meg kell szüntetni a hiba
okát,
F
k
i kell kapcsolni minden elektromos
fogyasztót,
F

l

e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a k

övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.

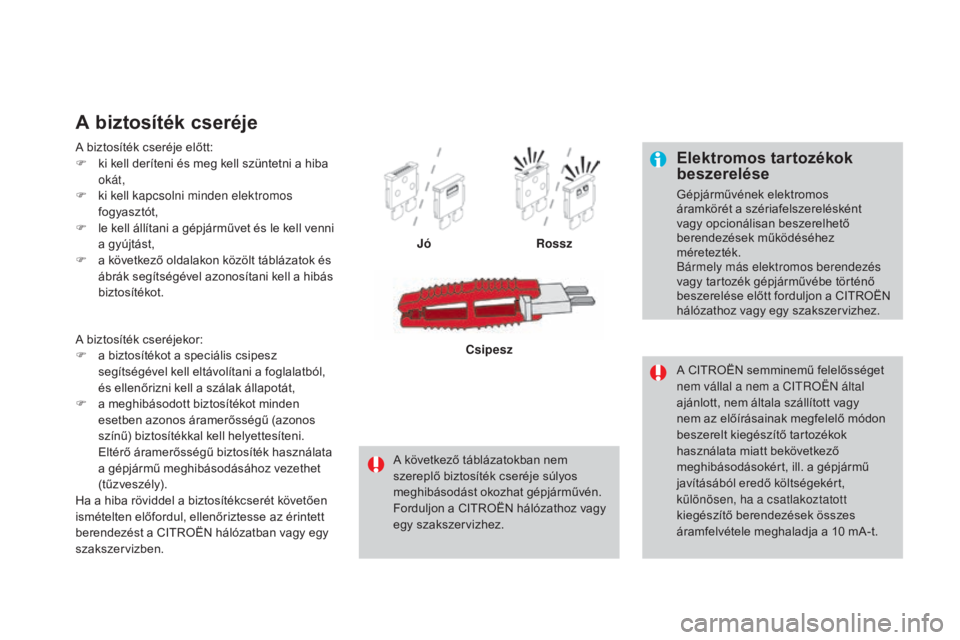

A biztosíték cseréje
Jó Rossz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez. Csipesz
A biztosíték cseréjekor:
F

a b

iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m

eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben.

255
DS4_hu_Chap09_info-pratiques_ed03-2015

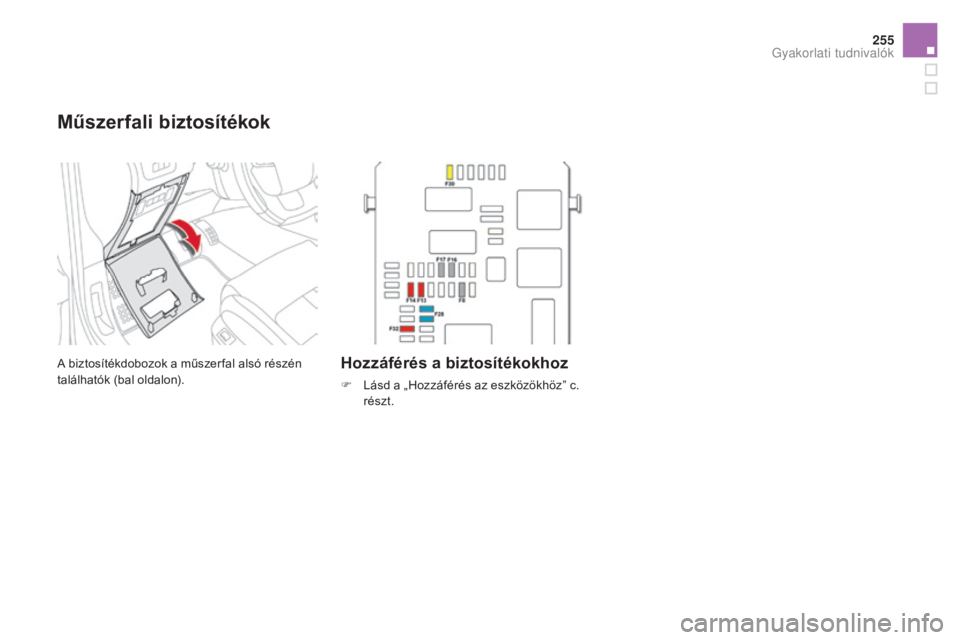

Műszerfali biztosítékok
A biztosítékdobozok a műszer fal alsó részén
találhatók (bal oldalon).Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

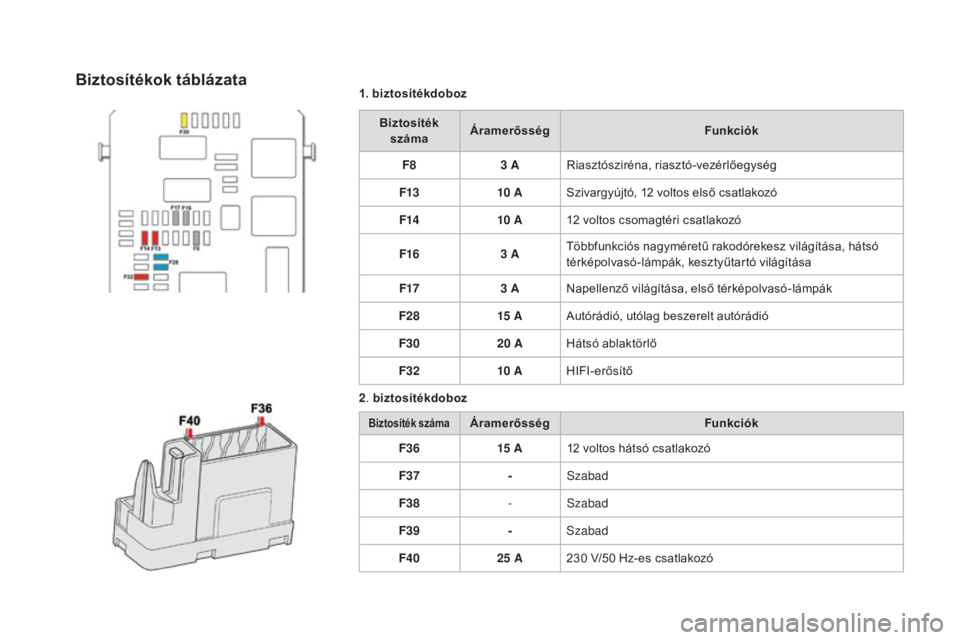

1. biztosítékdobozBiztosíték száma Áramerősség
Funkciók
F8 3
ARiasztósziréna, riasztó-vezérlőegység
F13 10


ASzivargyújtó, 12
voltos első csatlakozó
F14 10


A12
voltos csomagtéri csatlakozó
F16 3
ATöbbfunkciós nagyméretű rakodórekesz világítása, hátsó
térképolvasó-lámpák, kesztyűtartó világítása
F17 3
ANapellenző világítása, első térképolvasó-lámpák
F28 15


AAutórádió, utólag beszerelt autórádió
F30 20
AHátsó ablaktörlő
F32 10


AHIFI-erősítő
2 . biztosítékdoboz
Biztosíték számaÁramerősség Funkciók
F36 15


A 12
voltos hátsó csatlakozó
F37 -Szabad
F38 -Szabad
F39 -Szabad
F40 25
A 230
V/50 Hz-es csatlakozó
Biztosítékok táblázata

257
DS4_hu_Chap09_info-pratiques_ed03-2015

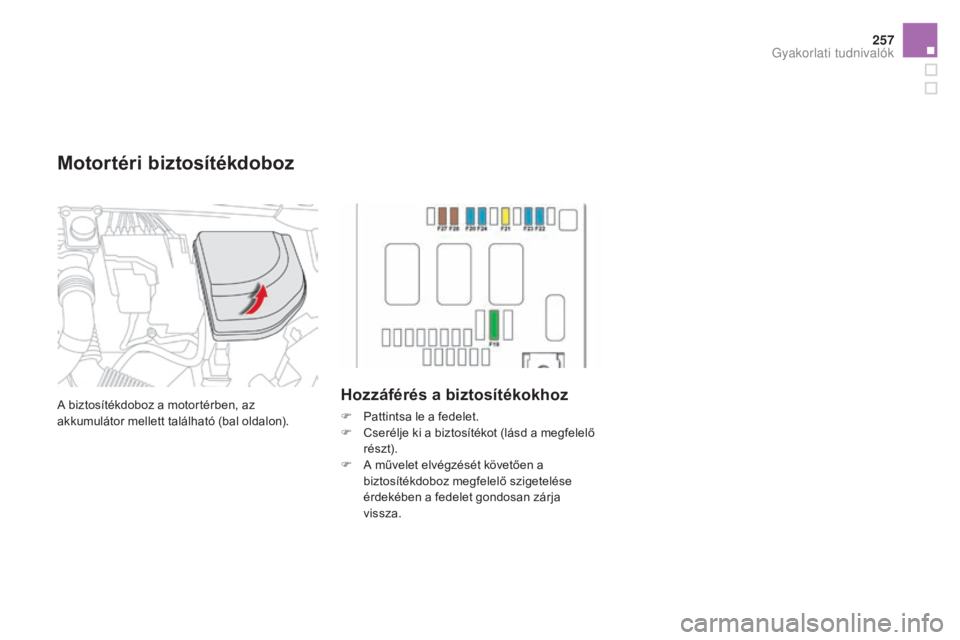

A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot (lásd a megfelelő
részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Motortéri biztosítékdoboz
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015
Biztosíték számaÁramerősségFunkciók
F19 30
A Lassú/gyors első ablaktörlés
F20 15


A Első és hátsó ablakmosó-szivattyú
F21 20
A Fényszórómosó-szivattyú
F22 15


A Kürt
F23 15


A Jobb oldali távolsági fényszóró
F24 15


A Bal oldali távolsági fényszóró
F27 5
A Bal oldali tompított fényszóró
F28 5
A Jobb oldali tompított fényszóró
Biztosítékok táblázata
