CITROEN DS4 2016 Kezelési útmutató (in Hungarian)

259
DS4_hu_Chap09_info-pratiques_ed03-2015

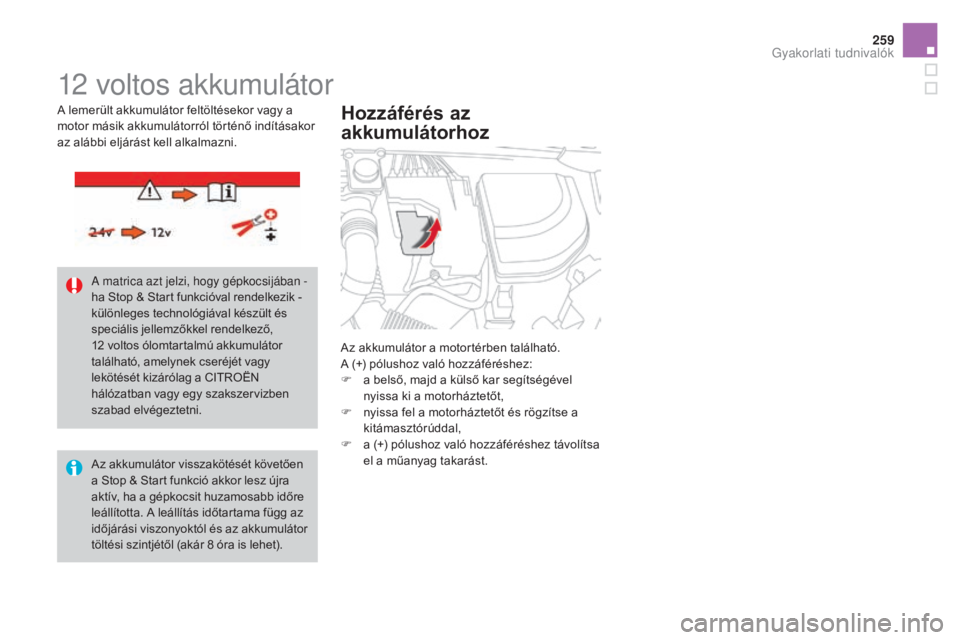

12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F

a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal,
F

a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az
akkumulátorhoz
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb időre
leállította. A leállítás időtartama függ az
időjárási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8
óra is lehet).
A matrica azt jelzi, hogy gépkocsijában -

ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12 voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015
F Ha gépjárműve rendelkezik ilyennel, távolítsa el a (+) pólus műanyag fedelét.
F

K
össe a piros színű kábelt először
a lemerült akkumulátor ( A), majd a
segédakkumulátor (B ) (+) pólusához.
F

K
össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor (-) pólusához (vagy
a kisegítő gépjármű testpontjához).
F

K
össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára
(vagy a motortartó bakra). F

I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F
I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
H
a a motor nem indul be azonnal, vegye
le a gyújtást, várjon néhány másodpercet,
majd kísérelje meg újra az indítást.

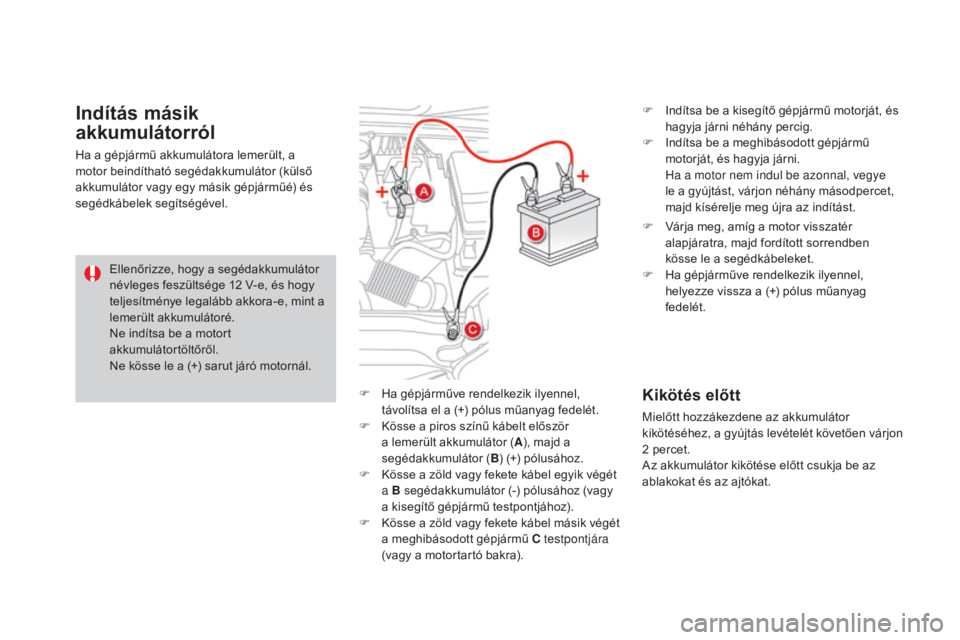

Indítás másik
akkumulátorról
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően várjon
2
percet.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.
F
V
árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.

261
DS4_hu_Chap09_info-pratiques_ed03-2015

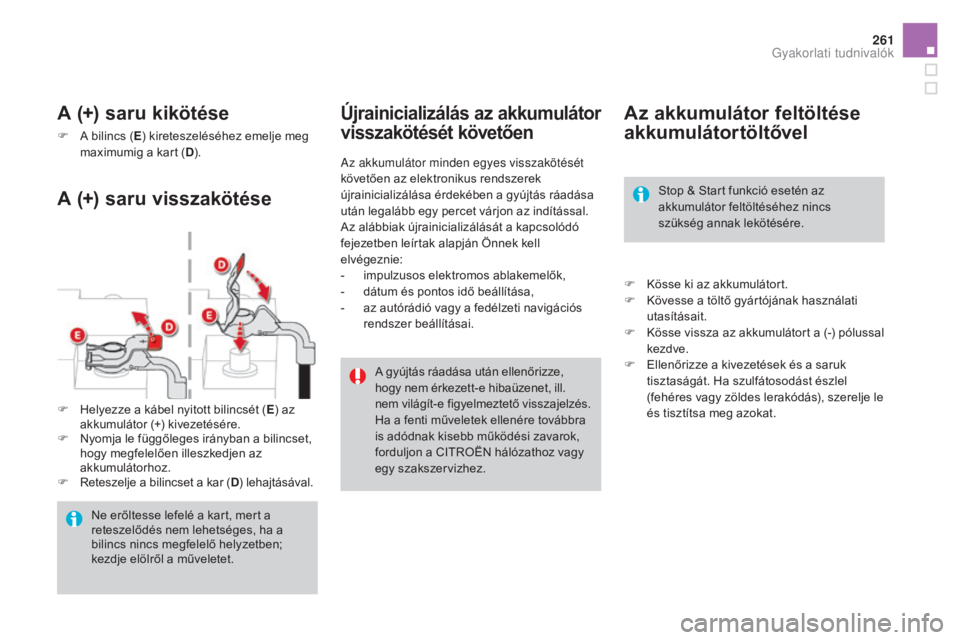

Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse ki az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F

K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F

E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat. Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
Újrainicializálás az akkumulátor
visszakötését követően
Az akkumulátor minden egyes visszakötését
követően az elektronikus rendszerek
újrainicializálása érdekében a gyújtás ráadása
után legalább egy percet várjon az indítással.
Az alábbiak újrainicializálását a kapcsolódó
fejezetben leírtak alapján Önnek kell
elvégeznie:
-
i

mpulzusos elektromos ablakemelők,
-

d
átum és pontos idő beállítása,
-

a
z autórádió vagy a fedélzeti navigációs
rendszer beállításai.
A gyújtás ráadása után ellenőrizze,
hogy nem érkezett-e hibaüzenet, ill.
nem világít-e figyelmeztető visszajelzés.
Ha a fenti műveletek ellenére továbbra
is adódnak kisebb működési zavarok,
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
F

H

elyezze a kábel nyitott bilincsét ( E) az
akkumulátor (+) kivezetésére.
F

N

yomja le függőleges irányban a bilincset,
hogy megfelelően illeszkedjen az
akkumulátorhoz.
F
R

eteszelje a bilincset a kar ( D) lehajtásával.
A (+) saru visszakötése A (+) saru kikötése
F A bilincs ( E) kireteszeléséhez emelje meg
maximumig a kart ( D).
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a
bilincs nincs megfelelő helyzetben;
kezdje elölről a műveletet.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

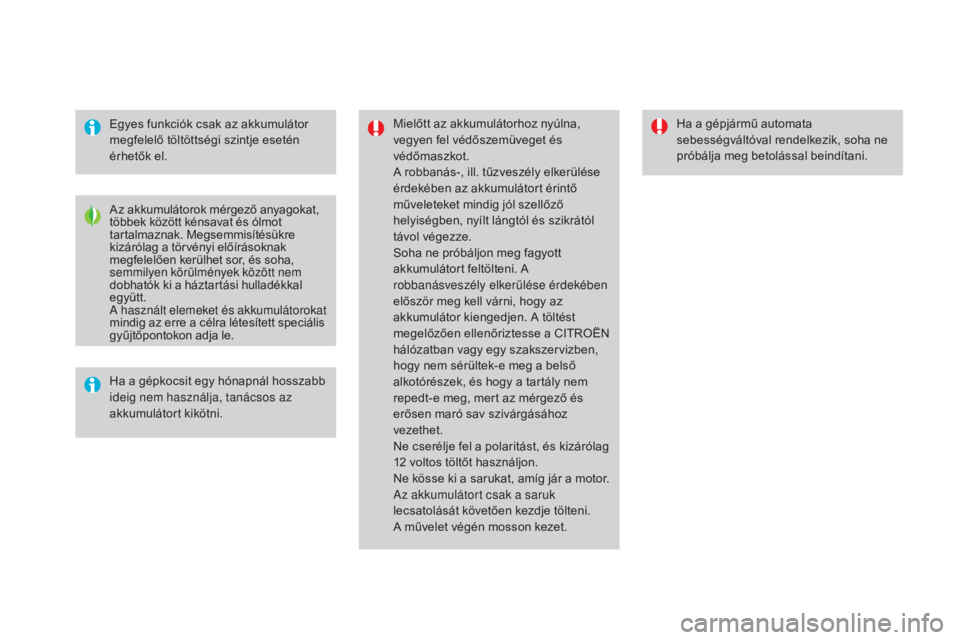

Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhetők el.Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12
voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni. Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a törvényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal
együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le. Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.

263
DS4_hu_Chap09_info-pratiques_ed03-2015

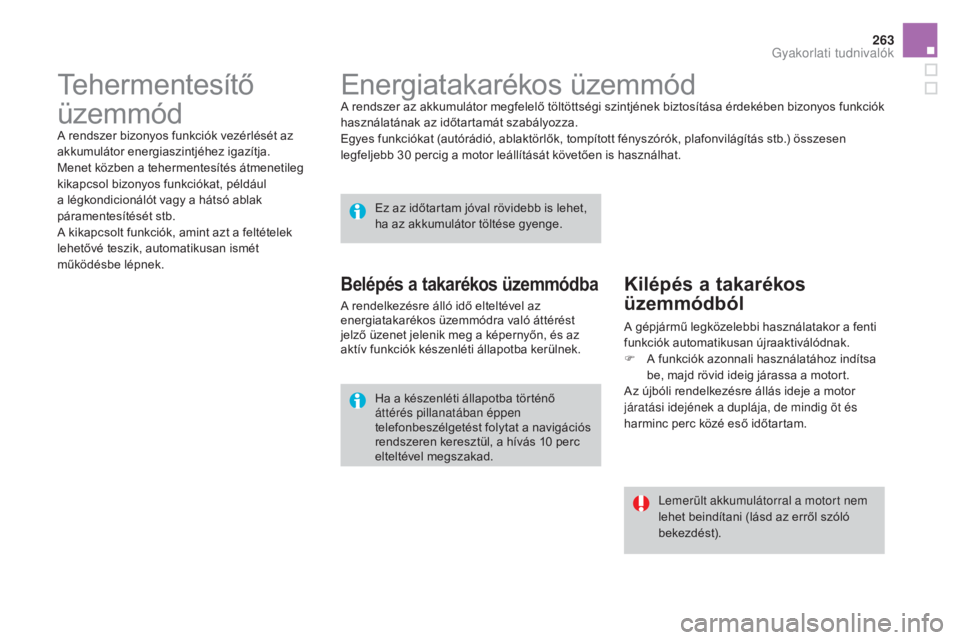

Energiatakarékos üzemmódA rendszer az akkumulátor megfelelő töltöttségi szintjének biztosítása érdekében bizonyos funkciók
használatának az időtartamát szabályozza.
Egyes funkciókat (autórádió, ablaktörlők, tompított fényszórók, plafonvilágítás stb.) összesen
legfeljebb 30 percig a motor leállítását követően is használhat.
Ez az időtartam jóval rövidebb is lehet,
ha az akkumulátor töltése gyenge.
Lemerült akkumulátorral a motort nem
lehet beindítani (lásd az erről szóló
bekezdést).
Ha a készenléti állapotba történő
áttérés pillanatában éppen
telefonbeszélgetést folytat a navigációs
rendszeren keresztül, a hívás 10
perc
elteltével megszakad.
Belépés a takarékos üzemmódba
A rendelkezésre álló idő elteltével az
energiatakarékos üzemmódra való áttérést
jelző üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba kerülnek.
Kilépés a takarékos
üzemmódból
A gépjármű legközelebbi használatakor a fenti
funkciók automatikusan újraaktiválódnak.
F

A f
unkciók azonnali használatához indítsa
be, majd rövid ideig járassa a motort.
Az újbóli rendelkezésre állás ideje a motor
járatási idejének a duplája, de mindig öt és
harminc perc közé eső időtartam.
Tehermentesítő
üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

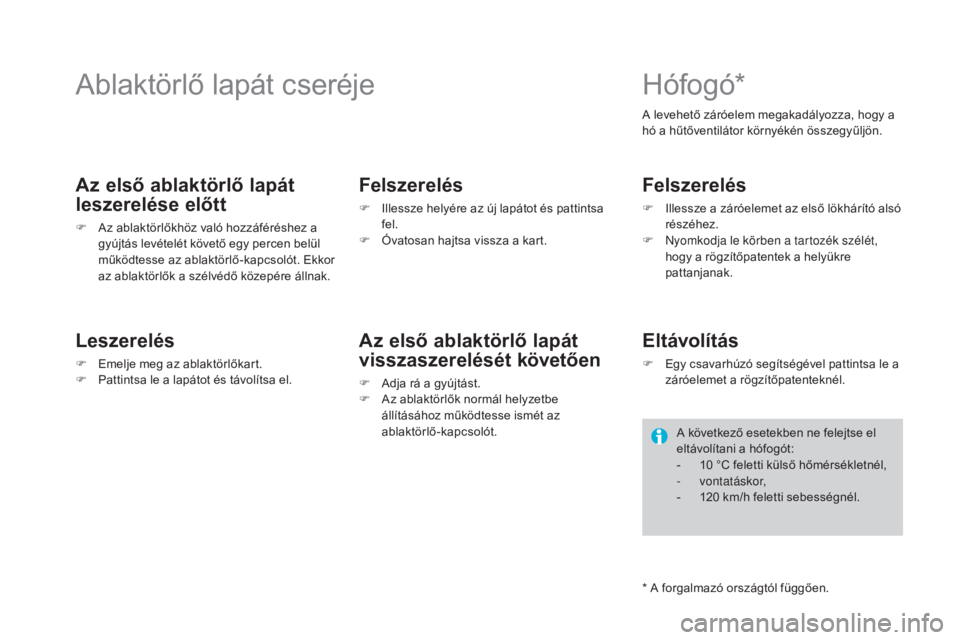

Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
F Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Leszerelés
F Emelje meg az ablaktörlőkart.
F P attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F

Ó
vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
Hófogó*
Felszerelés
F Illessze a záróelemet az első lökhárító alsó részéhez.
F

N
yomkodja le körben a tartozék szélét,
hogy a rögzítőpatentek a helyükre
pattanjanak.
Eltávolítás
F Egy csavarhúzó segítségével pattintsa le a záróelemet a rögzítőpatenteknél.
A következő esetekben ne felejtse el
eltávolítani a hófogót:
-

1
0 °C feletti külső hőmérsékletnél,
-


vontatáskor,
-

1
20 km/h feletti sebességnél.
A levehető záróelem megakadályozza, hogy a
hó a hűtőventilátor környékén összegyűljön.
* A forgalmazó országtól függően.

265
DS4_hu_Chap09_info-pratiques_ed03-2015

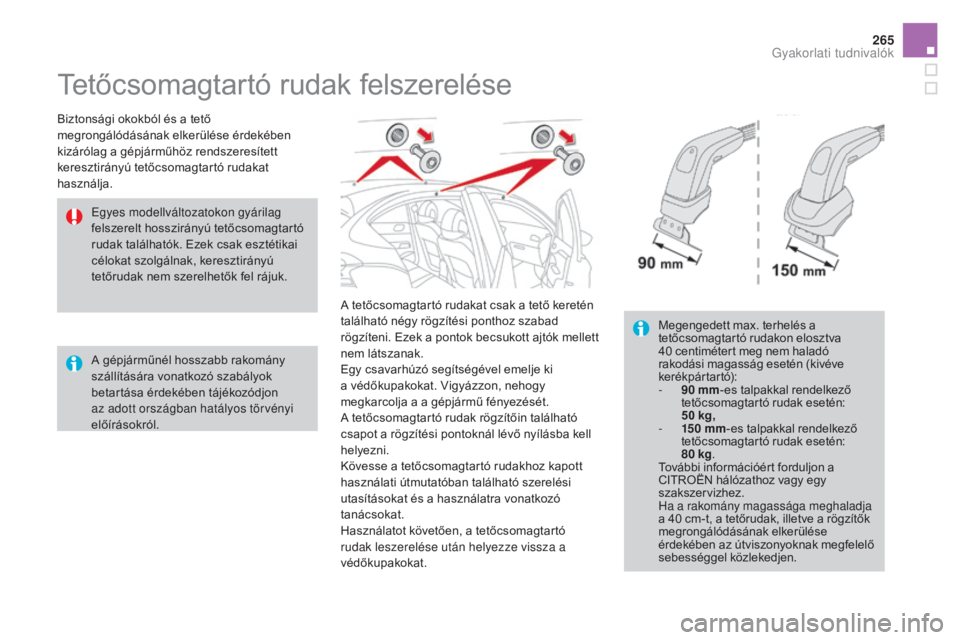

Tetőcsomagtartó rudak felszerelése
Biztonsági okokból és a tető
megrongálódásának elkerülése érdekében
kizárólag a gépjárműhöz rendszeresített
keresztirányú tetőcsomagtartó rudakat
használja.A tetőcsomagtartó rudakat csak a tető keretén
található négy rögzítési ponthoz szabad
rögzíteni. Ezek a pontok becsukott ajtók mellett
nem látszanak.
Egy csavarhúzó segítségével emelje ki
a védőkupakokat. Vigyázzon, nehogy
megkarcolja a a gépjármű fényezését.
A tetőcsomagtartó rudak rögzítőin található
csapot a rögzítési pontoknál lévő nyílásba kell
helyezni.
Kövesse a tetőcsomagtartó rudakhoz kapott
használati útmutatóban található szerelési
utasításokat és a használatra vonatkozó
tanácsokat.
Használatot követően, a tetőcsomagtartó
rudak leszerelése után helyezze vissza a
védőkupakokat. Megengedett max. terhelés a
tetőcsomagtartó rudakon elosztva
40
centimétert meg nem haladó
rakodási magasság esetén (kivéve
kerékpártartó):
-

9
0 mm-es talpakkal rendelkező
tetőcsomagtartó rudak esetén:
50
kg,
-

15
0

mm-es talpakkal rendelkező
tetőcsomagtartó rudak esetén:
80
kg.
További információért forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
Ha a rakomány magassága meghaladja
a 40
cm-t, a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betartása érdekében tájékozódjon
az adott országban hatályos törvényi
előírásokról. Egyes modellváltozatokon gyárilag
felszerelt hosszirányú tetőcsomagtartó
rudak találhatók. Ezek csak esztétikai
célokat szolgálnak, keresztirányú
tetőrudak nem szerelhetők fel rájuk.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

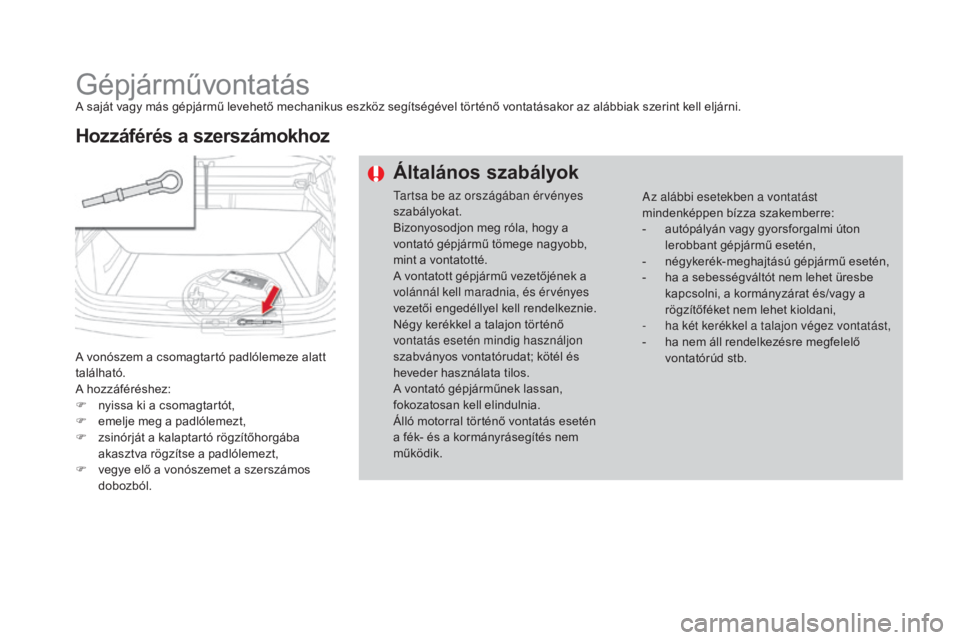

GépjárművontatásA saját vagy más gépjármű levehető mechanikus eszköz segítségével történő vontatásakor az alábbiak szerint kell eljárni.
A vonószem a csomagtartó padlólemeze alatt
található.
A hozzáféréshez:
F
n
yissa ki a csomagtartót,
F

e
melje meg a padlólemezt,
F

z
sinórját a kalaptartó rögzítőhorgába
akasztva rögzítse a padlólemezt,
F

v
egye elő a vonószemet a szerszámos
dobozból.
Hozzáférés a szerszámokhoz
Általános szabályok
Tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a
vontató gépjármű tömege nagyobb,
mint a vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő
vontatás esetén mindig használjon
szabványos vontatórudat; kötél és
heveder használata tilos.
A vontató gépjárműnek lassan,
fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik. Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
-

a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű esetén,
-

h
a a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani,
-

h
a két kerékkel a talajon végez vontatást,
-

h
a nem áll rendelkezésre megfelelő
vontatórúd stb.

267
DS4_hu_Chap09_info-pratiques_ed03-2015

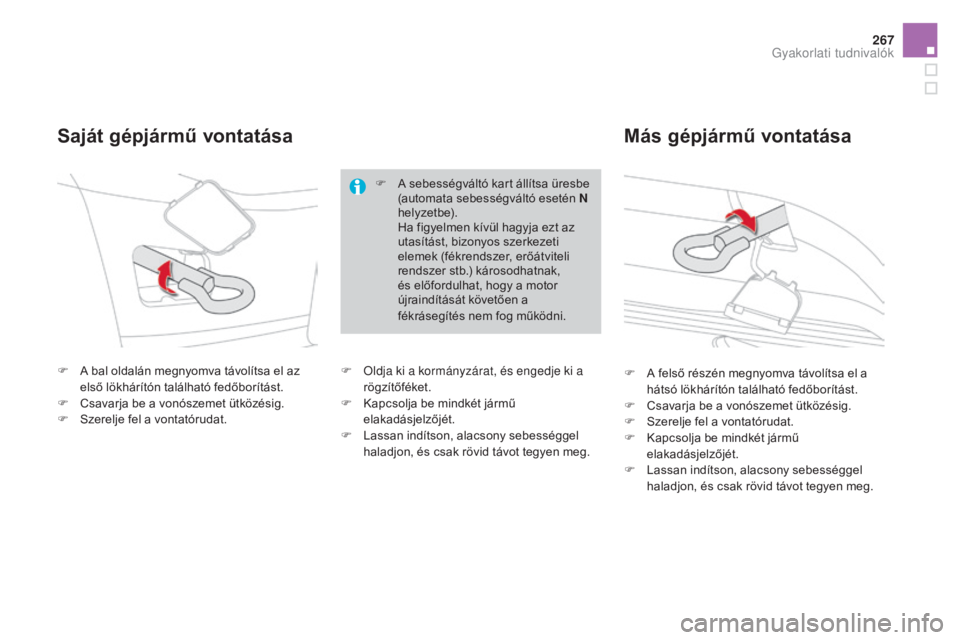

F A bal oldalán megnyomva távolítsa el az első lökhárítón található fedőborítást.
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
Saját gépjármű vontatása Más gépjármű vontatása
F A sebességváltó kart állítsa üresbe
(automata sebességváltó esetén N
helyzetbe).
Ha figyelmen kívül hagyja ezt az
utasítást, bizonyos szerkezeti
elemek (fékrendszer, erőátviteli
rendszer stb.) károsodhatnak,
és előfordulhat, hogy a motor
újraindítását követően a
fékrásegítés nem fog működni.
F

O

ldja ki a kormányzárat, és engedje ki a
rögzítőféket.
F

K

apcsolja be mindkét jármű
elakadásjelzőjét.
F

L

assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg. F

A f
első részén megnyomva távolítsa el a
hátsó lökhárítón található fedőborítást.
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be mindkét jármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Gyakorlati tudnivalók

DS4_hu_Chap09_info-pratiques_ed03-2015

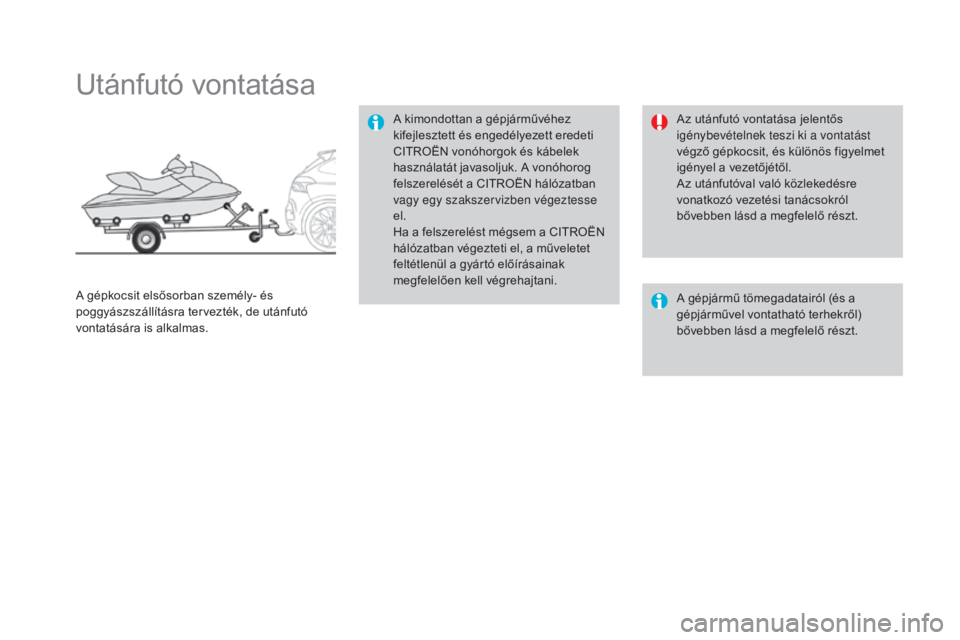

Utánfutó vontatása
A kimondottan a gépjárművéhez
kifejlesztett és engedélyezett eredeti
CITROËN vonóhorgok és kábelek
használatát javasoljuk. A vonóhorog
felszerelését a CITROËN hálózatban
vagy egy szakszervizben végeztesse
el.
Ha a felszerelést mégsem a CITROËN
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de utánfutó
vontatására is alkalmas. Az utánfutó vontatása jelentős
igénybevételnek teszi ki a vontatást
végző gépkocsit, és különös figyelmet
igényel a vezetőjétől.
Az utánfutóval való közlekedésre
vonatkozó vezetési tanácsokról
bővebben lásd a megfelelő részt.
A gépjármű tömegadatairól (és a
gépjárművel vontatható terhekről)
bővebben lásd a megfelelő részt.
