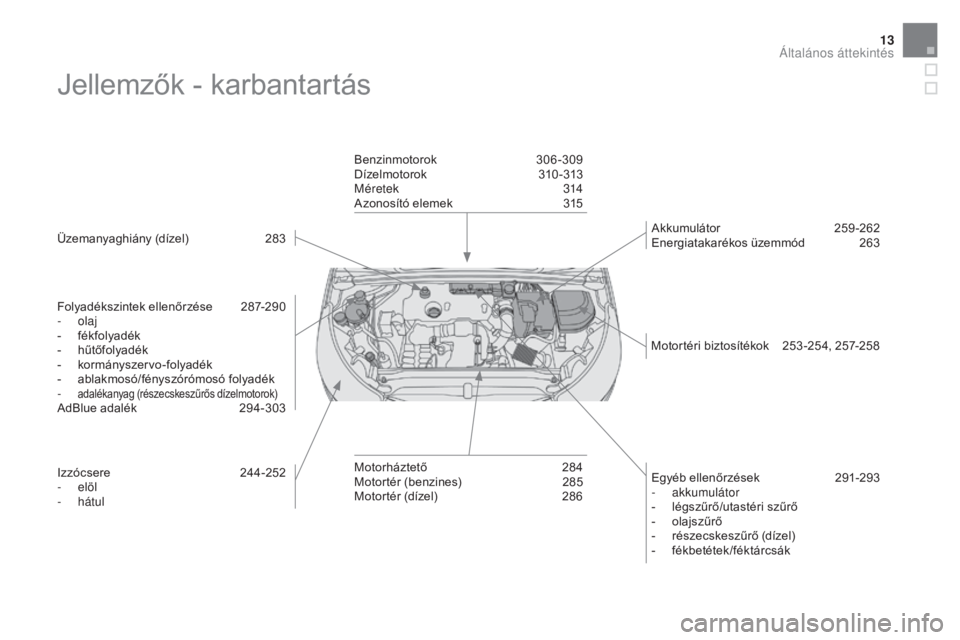

Jellemzők - karbantartás
Üzemanyaghiány (dízel) 283
Folyadékszintek ellenőrzése
2
87-290
-


olaj
-
f

ékfolyadék
-
h

űtőfolyadék
-
k

ormányszervo-folyadék
-
a

blakmosó/fényszórómosó folyadék
-

adalékanyag (részecskeszűrős dízelmotorok)AdBlue adalék 2 94-303
Izzócsere
2
44-252
-


elöl
-
hátul Benzinmotorok
3

06-309
Dízelmotorok
3
10 - 313
Méretek

314
Azonosító elemek
3
15
Motorháztető
2
84
Motortér (benzines)

2
85
Motortér (dízel)

2
86Egyéb ellenőrzések

2
91-293
-


akkumulátor
-

l
égszűrő/utastéri szűrő
-
o

lajszűrő
-

r
észecskeszűrő (dízel)
-
f

ékbetétek/féktárcsák
Akkumulátor
2

59-262
Energiatakarékos üzemmód
2
63
Motortéri biztosítékok
2
53 -254, 257-258
Által

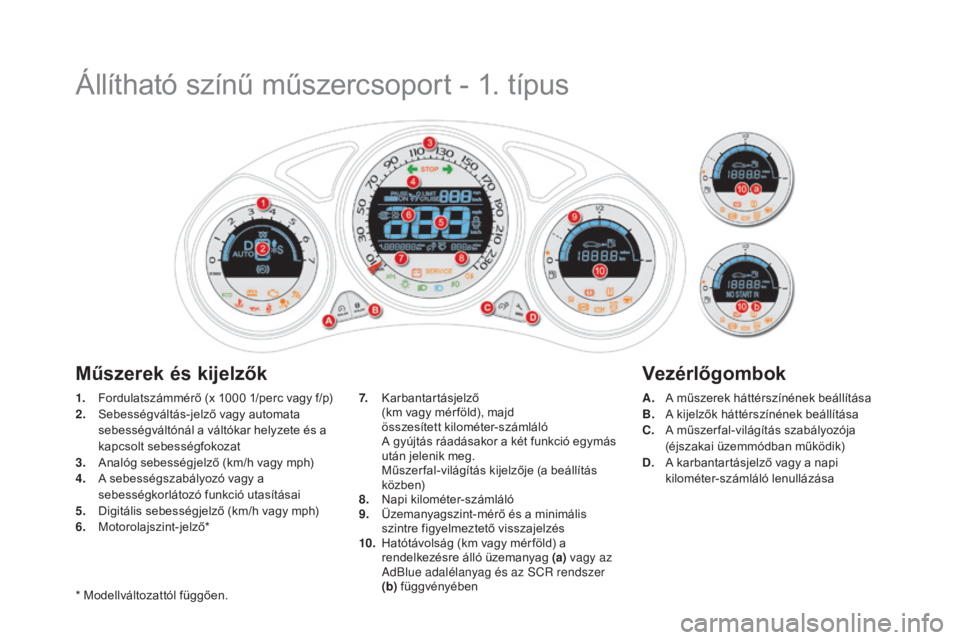

DS4_hu_Chap01_controle-de-marche_ed03-2015
Állítható színű műszercsoport - 1. típus
1. Fordulatszámmérő (x 1000 1/perc vagy f/p)
2. S ebességváltás-jelző vagy automata
sebességváltónál a váltókar helyzete és a
kapcsolt sebességfokozat
3.
A

nalóg sebességjelző (km/h vagy mph)
4.
A s

ebességszabályozó vagy a
sebességkorlátozó funkció utasításai
5.
D

igitális sebességjelző (km/h vagy mph)
6.
M

otorolajszint-jelző*
Műszerek és kijelzőkve zérlőgombok
7. Karbantartásjelző (
km vagy mér föld), majd
ös

szesített kilométer-számláló
A g

yújtás ráadásakor a két funkció egymás
után jelenik meg.
M

űszer fal-világítás kijelzője (a beállítás
köz b e n)
8.
N

api kilométer-számláló
9.
Ü

zemanyagszint-mérő és a minimális
szintre figyelmeztető visszajelzés
10.
H

atótávolság (km vagy mér föld) a
rendelkezésre álló üzemanyag (a) vagy az
AdBlue adalélanyag és az SCR rendszer
(b) függvényében A. A m
űszerek háttérszínének beállítása
B. A k ijelzők háttérszínének beállítása
C.
A m

űszer fal-világítás szabályozója
(éjszakai üzemmódban működik)
D.
A k

arbantartásjelző vagy a napi
kilométer-számláló lenullázása
* Modellváltozattól függően.

DS4_hu_Chap01_controle-de-marche_ed03-2015

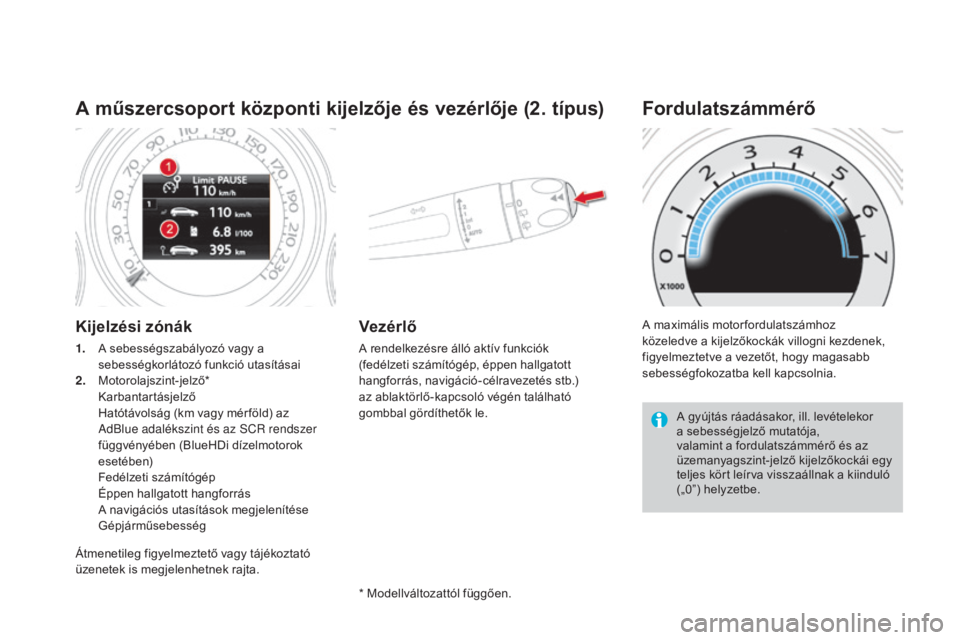

A műszercsoport központi kijelzője és vezérlője (2. típus)
Kijelzési zónák
1. A sebességszabályozó vagy a sebességkorlátozó funkció utasításai
2.
M

otorolajszint-jelző*
K

arbantartásjelző
H

atótávolság (km vagy mér föld) az
AdBlue adalékszint és az SCR rendszer
függvényében (BlueHDi dízelmotorok
esetében)
F

edélzeti számítógép
É

ppen hallgatott hangforrás
A n

avigációs utasítások megjelenítése
G

épjárműsebesség
vezérlő
A rendelkezésre álló aktív funkciók
(fedélzeti számítógép, éppen hallgatott
hangforrás, navigáció-célravezetés stb.)
az ablaktörlő-kapcsoló végén található
gombbal gördíthetők le. A maximális motor fordulatszámhoz
közeledve a kijelzőkockák villogni kezdenek,
figyelmeztetve a vezetőt, hogy magasabb
sebességfokozatba kell kapcsolnia.
Fordulatszámmérő
A gyújtás ráadásakor, ill. levételekor
a sebességjelző mutatója,
valamint a fordulatszámmérő és az
üzemanyagszint-jelző kijelzőkockái egy
teljes kört leírva visszaállnak a kiinduló
(„0”) helyzetbe.
* Modellváltozattól függően.
Átmenetileg figyelmeztető vagy tájékoztató
üzenetek is megjelenhetnek rajta.

DS4_hu_Chap01_controle-de-marche_ed03-2015
visszajelzésvilágítás módjaOkte endők/megjegyzések
AdBlue
® adalék
(BlueHDi dízel) hangjelzés és a
még megtehető
kilométerek számát
mutató üzenet
kíséretében a
gyújtás ráadásától
folyamatosan világít. A hatótávolság 600
és 2400 km
között van. Haladéktalanul töltse fel az AdBlue® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy saját kezűleg végezze el a
műveletet.
+ hangjelzés és a
még megtehető
kilométerek
számát mutató
üzenet kíséretében
villog, miközben a
szervizlámpa is világít.A hatótávolság 0

és 600

km között
van. A tar tály kiürülésének elkerülése érdekében
haladéktalanul
töltse fel az AdBlue
® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy saját kezűleg végezze el a
műveletet.
hangjelzés és az
indítás letiltásáról
tájékoztató üzenet
kíséretében
villog, miközben a
szervizlámpa is világít. Az AdBlue
®-tartály kiürült: az
előírásoknak megfelelően egy
berendezés meggátolja a motor
újraindítását. Ahhoz, hogy újra tudja indítani a motort, feltétlenül
fel
kell tölteni az AdBlue® adalék szintjét. Ehhez forduljon
a CITROËN hálózathoz vagy egy szakszervizhez,
vagy saját kezűleg végezze el a műveletet.
Feltétlenül legalább 3,8
liter AdBlue
® folyadékot kell
az adaléktartályba tölteni.
A feltöltés elvégzéséhez, ill. az AdBlue
® adalékkal kapcsolatos további információkért olvassa el a megfelelő részt.

39
DS4_hu_Chap01_controle-de-marche_ed03-2015
Manuális diagnosztika a műszercsoport központi kijelzőjén - 2. típus
A funkció lehetővé teszi a gépjármű állapotának ellenőrzését (a paraméterezhető funkciók bekapcsolt vagy kikapcsolt állapotának megjelenítése),
valamint a vészjelzések megtekintését.
F
A t
eszt kézi indításához járó motornál
nyomja meg röviden a műszercsoport
„.../000” gombját. A műszercsoport központi kijelzőjén a
következő információk jelennek meg sorban
egymás után:
-

m
otorolajszint-jelző (lásd a kapcsolódó
bekezdést),
-

k
arbantartásjelző (lásd a kapcsolódó
bekezdést),
-

v
isszajelzések és aktuális figyelmeztető
üzenetek, ha vannak (lásd az érintett
visszajelzésről vagy berendezésről szóló
bekezdést), Ezek az információk gyújtásráadáskor
is minden alkalommal megjelennek
(automatikus teszt).
-

h
atótávolság az AdBlue adalékszint és
az SCR rendszer fügvényében a BlueHDi
dízelmotorok esetében,
-

p
araméterezhető funkciók állapota (lásd a
„Többfunkciós képernyők” c. részt).
A működés ellenőrzése

Ha az AdBlue® tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve
károsanyag-kibocsátási szintje
már nem felel meg az Euro 6

szabályozásnak: gépjárműve szennyezi
a környezetet.
Ha bebizonyosodik, hogy az
SCR rendszer meghibásodott,
haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez,
1100

km megtétele után egy
berendezés ugyanis automatikusan
megakadályozza a motor beindítását.

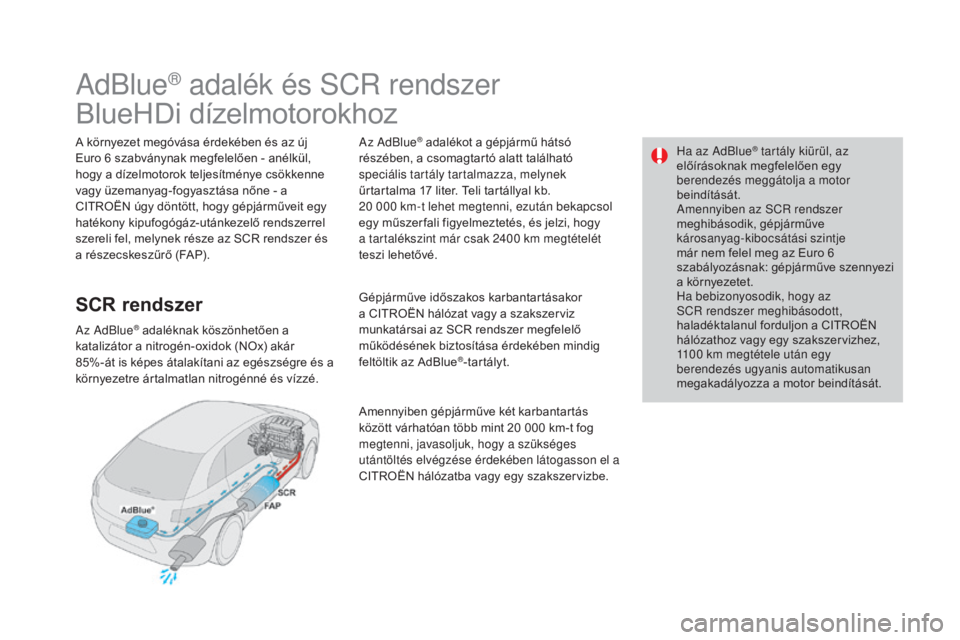

AdBlue® adalék és SCR rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro 6
szabványnak megfelelően - anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne - a
CITROËN úgy döntött, hogy gépjárműveit egy
hatékony kipufogógáz-utánkezelő rendszerrel
szereli fel, melynek része az SCR rendszer és
a részecskeszűrő (FAP).
SCR rendszer
Az AdBlue® adaléknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár
85%-át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® adalékot a gépjármű hátsó
részében, a csomagtartó alatt található
speciális tartály tartalmazza, melynek
űrtartalma 17
liter. Teli tartállyal kb.
20

000

km-t lehet megtenni, ezután bekapcsol
egy műszer fali figyelmeztetés, és jelzi, hogy
a tartalékszint már csak 2400
km megtételét
teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a CITROËN hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20
000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
CITROËN hálózatba vagy egy szakszervizbe.

295
DS4_hu_Chap10_verifications_ed03-2015
Amint az AdBlue®-adaléktartály
kiürül, az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés.

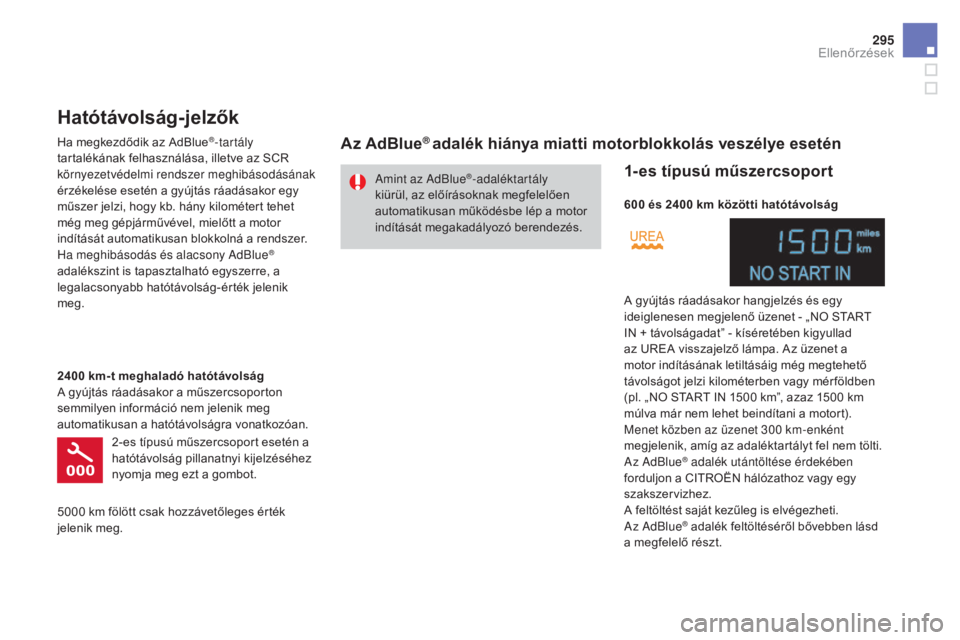

Hatótávolság-jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás ráadásakor egy
műszer jelzi, hogy kb. hány kilométert tehet
még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®
adalékszint is tapasztalható egyszerre, a
legalacsonyabb hatótávolság-érték jelenik
meg.
Az AdBlue® adalék hiánya miatti motorblokkolás veszélye esetén
2400 km-t meghaladó hatótávolság
A g yújtás ráadásakor a műszercsoporton
semmilyen információ nem jelenik meg
automatikusan a hatótávolságra vonatkozóan.
2-es típusú műszercsoport esetén a
hatótávolság pillanatnyi kijelzéséhez
nyomja meg ezt a gombot.
5000
km fölött csak hozzávetőleges érték
jelenik meg.
1- es típusú műszercsoport
600 és 2400 km közötti hatótávolság
A g yújtás ráadásakor hangjelzés és egy
ideiglenesen megjelenő üzenet - „NO START
IN + távolságadat” - kíséretében kigyullad
az UREA visszajelző lámpa. Az üzenet a
motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl. „NO START IN 1500
km”, azaz 1500 km
múlva már nem lehet beindítani a motort).
Menet közben az üzenet 300
km-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Az AdBlue
® adalék feltöltéséről bővebben lásd
a megfelelő részt.
Ellenőrzések

A gyújtás ráadásakor hangjelzés és egy
ideiglenesen megjelenő üzenet - „NO START
IN + távolságadat” - kíséretében kigyullad
a SERVICE visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Az üzenet a
motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl. „NO START IN 300 km”, azaz 300 km
múlva már nem lehet beindítani a motort).
Menet közben az üzenet 30
mp-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani.
Az AdBlue
® adalék feltöltéséről bővebben lásd
a megfelelő részt. 0

és 600

km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és a „NO
START IN 0 km” (vagy mér föld) üzenet
kíséretében kigyullad a SERVICE visszajelző
lámpa, és villogni kezd az UREA visszajelzés.
A „NO START IN 0 km” üzenet azt jelzi, hogy a
motort nem lehet beindítani.
Az AdBlue
® adaléktartály kiürült: az
előírásoknak megfelelően az indításgátló
berendezés letiltotta a motor indítását.
AdBlue® adalék hiányából adódó üzemképtelenség
A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében. Ha
a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8
liter AdBlue
®
folyadékot töltsön az adaléktartályba.
Az AdBlue
® adalék feltöltéséről
bővebben lásd a megfelelő részt.
