189Praktinė informacija
Rato nuėmimas


Automobilio pastatymas
Automobilį pastatykite taip, kadnetrukdytų eismui, lygioje vietoje suneslidžia ir tvirta danga.
Užspauskite stovėjimo stabdį, išskyrusatvejį, kai jis veikia automatiškai,išjunkite kontaktą ir įjunkite pirmąją pavarą *
, kad nesisuktų ratai.
Patikrinkite, ar užsidegė stabdymo sistemos kontrolinė lemputė ir lemputė Pant stovėjimo stabdžiorankenėlės.
Keleiviai būtinai turi būti išlipę išautomobilio ir turi būti saugioje vietoje.
Niekada nelįskite po automobiliu,
pakeltu vien keltuvu; naudokite statramstį.


Atliekami veiksmai
)
Priklausomai nuo komplektuotės, nuimkite varžtų gaubtelius naudodamiesi įrankiu 3
arba
nuimkite ašies gaubtelį naudodamiesi įrankiu 4.)
Uždėkite veržliaraktį nuo vagystės 5
ant ratų veržliarakčio 1ir atsukite varžtą nuo vagystės (priklausomai nuo komplektuotės).)
Atpalaiduokite kitus varžtus (pasukdami daugiausia ketvirtį apsukimo) naudodami tik ratų
veržliaraktį 1.

*
Rankinės automatizuotos pavarų dėžės padėtį R; automatinės pavarų dėžės padėtį P.P

)Įremkite keltuvą 2
į vieną iš dviejų tam
tikslui skirtų vietų kėbulo apačioje, esančią arčiausiai keičiamojo rato, priekinę A
ar
galinę B.
)Pakelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei lengvai būtų
galima u

191Praktinė informacija


Rato uždėjimas
Atsarginio "galetos" tiporato prisukimas
Jei jūsų automobilis turi aliuminio lydinio ratlankius, yra normalu, jei priveržiant atsarginį "galetos" tipo (plokščią) ratą var

)Iki galo nuleiskite automobilį. )Susukite keltuvą 2
ir ištraukite jį. )
Užveržkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1su
veržliarakčiu nuo vagystės 5.)
Užveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1
. )
Uždėkite gaubtelius ant visų varžtų (priklausomai nuo komplektuotės). )
Padėkite įrankius į dėklą-atramą.

193Praktinė informacija

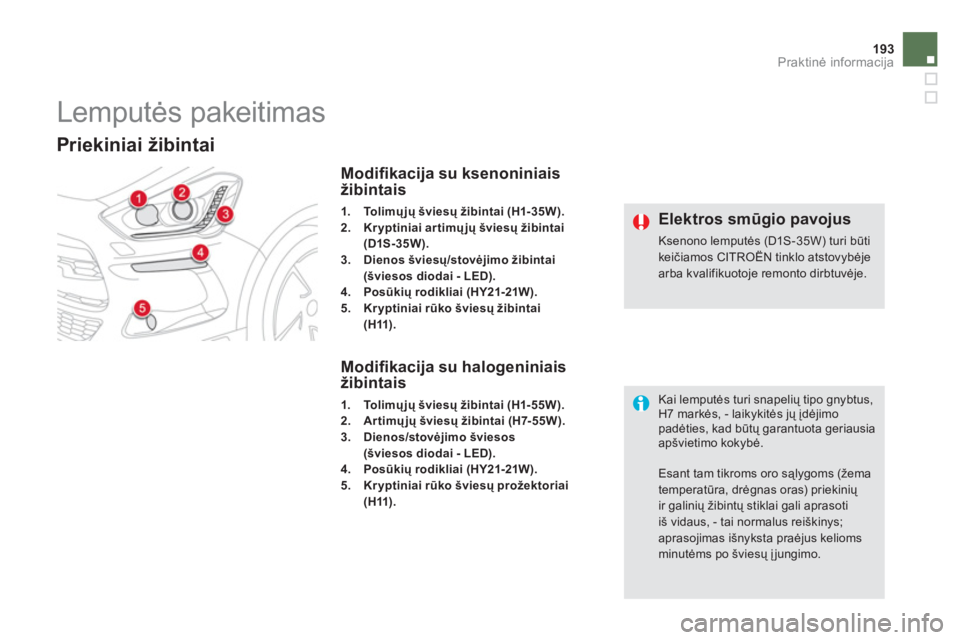

Lemputės pakeitimas
Priekiniai žibintai
Modifi kacija su ksenoniniais
žibintais
1.Tolimųjų šviesų žibintai (H1-35W).
2.Kryptiniai artimųjų šviesų žibintai(D1S-35W).3.Dienos šviesų/stovėjimo žibintai
(šviesos diodai - LED).4.Posūkių rodikliai (HY21-21W).5.Kryptiniai rūko šviesų žibintai (H11).
Modifi kacija su halogeniniais
žibintais
1.Tolimųjų šviesų žibintai (H1-55W).2.Artimųjų šviesų žibintai (H7-55W).
3.Dienos/stovėjimo šviesos
(šviesos diodai - LED).4.Posūkių rodikliai (HY21-21W).5.Kryptiniai rūko šviesų prožektoriai (H11).
Kai lemputės turi snapelių tipo gnybtus, H7 markės, - laikykitės jų įdėjimopadėties, kad būtų garantuota geriausia apšvietimo kokybė.


Esant tam tikroms oro sąlygoms (žema temperatūra, drėgnas oras) priekinių ir galinių žibintų stiklai gali aprasoti iš vidaus, - tai normalus reiškinys; aprasojimas išnyksta praėjus kelioms minutėms po šviesų įjungimo.



Elektros smūgio pavojus

Ksenono lemputės (D1S-35W) turi būti keičiamos CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.

lemputės pakeitimas
) Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio. )
Atjunkite jungtį su lempute spausdamipentinėlį, esantį apačioje.)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštinetvarka.
Šviesų žibintai turi polikarbonatiniusstiklus, padengtus apsauginiu laku:) nevalykite jų sausa medžiagaarba abrazyvinėmis priemonėmis, taip pat valikliaisarba tirpikliais,)naudokite kempinę ir muiliną vandenį, )Plaudami prilipusius nešvarumus aukšto slėgio čiurkšle nenukreipkite purkštuvo į šviesų ir kitus žibintus ar jų apvadus, kad nepažeistumėtejų lako ir sandarinimo jungčių.
)Nelieskite pačių lempučių pirštais, naudokitės nepūkuojančia medžiaga. Lemputę galima keisti tik praėjus kelioms minutėms po jos išjungimo(antraip galima rimtai nudegti).
Būtina naudoti tik lemputes su apsauganuo ultravioletinio spinduliavimo, kad nebūtų pažeistas žibintas.
Perdegusią lemputę pakeiskite tospačios markės ir tokių pačių parametrų nauja lempute.
Artimųjų šviesų (ksenoninių) lemputės pakeitimas

Ksenoninė lemputė D1S turi būti keičiama CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje,nes kyla pavojus gauti elektros smūgį.
Kai perdega kuri nors iš ksenoninių lempučių D1S, rekomenduojama tuo patmetu pakeisti abi šias lemputes.

Praktinė informacija
Artimųjų šviesų (halogeninių)
lemputės pakeitimas
)
Nuimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.







To l i mųjų šviesų (halogeninių)
lemputės pakeitimas
)Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.)Nuimkite jungtį kar tu su lempute, paspaudęapačioje esantį pentinėlį.)Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

)
Paspauskite iš viršaus jungtį, po to visą
blokelį nulenkite žemyn. )
Nuimkite jungtį su lempute.)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka, tik pirmiausia įstatydami lemputės
apa
čią.

Dienos/stovėjimo šviesų lempučių pakeitimas
Norėdami pakeisti šio tipo diodines lemputes
ir šviesolaidžius kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
CITROËN tinklo atstovybėje jūs galite įsigyti šviesos diodų (LED) lempučių komplektą pakeitimui.
Posūkių rodiklių lemputės pakeitimas
Kai posūkių rodiklių (kairės ar dešinėspusės) kontrolinė lemputė ima mirksėti tankiau, rodo, kad nedega atitinkamospusės kuri nors lemputė.

Posūki
Ð rodiklių lemputė yra po priekiniužibintu.)
Pasukite ketvirtį apsukimo lemputės laikiklį
ir išimkite jį.)
Pakeiskite perdegusią lemputę. N
orėdami uždėti atlikite

Praktinė informacija
Rūko šviesų lemputės pakeitimas
)
Nuimkite apsaugą po kėbulu. )
Atjunkite lemputės jungtį. )
Pasukite ketvirtį apsukimo lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami pakeisti šias lemputes jūs taip pat galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

Šoninio vientiso posūkių rodiklio pakeitimas
Norėdami pakeisti šias lemputes jūs turite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Šviestuvai ant išorinių
veidrodžių

Norėdami pakeisti šviesos diodų (LED)lemputes jūs turite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

1.Stovėjimo žibintai(šviesos diodai - LED).2.Posūkių rodikliai (PY21W, gintaro
spalvos).3. Atbulinės eigos žibintai (P21W).4.Stabdymo signalo žibintai (P21W).5.Rūko žibintai (P21W).
Galiniai žibintai
Posūkių rodiklių ir stabdymo signalo lemputės (ant sparnų) pakeitimas
)
Atidarykite bagažinę ir nuimkite priėjimodangtelį.)
Atjunkite žibinto jungtį. )
Atsukite dvi žibinto tvirtinimo veržles.
)Atsargiai išimkite žibintą iš išorės.
Prilaikančios sąvaržos atsisegs
automatiškai.)Pasukite ketvirtį apsukimo lemputės laikiklį
ir pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.


Diodinių (LED) lempučių pakeitimas

Norėdami pakeisti šias lemputeskreipkitės į CITROËN tinklo atstovybęarba kvalifikuotą remonto dirbtuvę.
