instrument panel CITROEN DS5 2011 Lietošanas Instrukcija (in Latvian)

001001002002003003004004 KOMFORTS VĒRTNES DARBĪBAS
KONTROLEVA DĪŠANA
28 Mērinstrumentu panelis
29 Signāllampiņas
38 Indikatori
42 Regulēšanas pogas
43 Pulkstenis
44Borta dators
48Elektroniskā atslēga -
tālvadības pults
56 Bagāžas nodalījums
57 Signalizācija
59 Elektriskie logu pacēlāji
61 Kabīnes jumts
63 Degvielas tvertne
64 Degvielas drošības vārsts (Dīzelim)
68 Priekšējie sēdekļi
73 Aizmugurējie sēdekļi
76Atpakaļskata spoguļi
77 Stūres regulēšana
78 Iekšējais aprīkojums
82Bagāžas nodalījuma
aprīkojums
83Tr ijstūris (novietojums)
84Apsilde un Ventilācija
86 Divzonu automātiskais gaisa kondicionētājs
90 Aizmugurēj
— loga svīšanas
novēršana/apsilde
94 Motora iedarbināšana-
izslēgšana97Elektriskā stāvbremze105 Palīgierīce kustības
uzsākšanai uz slīpas virsmas106 Manuāl
— pārnesumu kārba107Pārnesuma maiņas indikators108Automātiskā pārnesumukārba112Sešpakāpju manuālā elektriski
vadāmā pārnesumu kārba116 Stop & Start119Joslu šķērsošanas
brīdinājumu sistēma120 Ekrāns acu augstumā123 Ātruma ierobežotājgs125 Ātruma regulētājs127 Palīdzības sistēma automa

19Automašīnas īss apskats

Uzraudzība

Pēc aizdedzes ieslēgšanas skalu rādītāji veicpilnu kustības ciklu un atgriežas uz 0.
A.Ja aizdedze ieslēgta, iedaļas norāda atlikušās degvielas līmeni.
B.Motoram darbojoties, signālam, kas saistīts ar minimālo līmeni, jānodziest.


Mērinstrumentu panelis
1.
Ieslēdzot aizdedzi, iedegas oranžas
un sarkanas krāsas brīdinājuma signāllampiņas. 2.Ja motors darbojas, šīm pašāmsignāllampiņām ir jānodziest.
Ja kāda no signāllampiņām iedegas un
nenodziest, skatiet informāciju attiecīgajā lappusē.


Signāllampiņas
29
C.
Aizdedzei esot ieslēgtai, mērinstrumentu
panelis rāda eļļas līmeni.
Ja līmeņi neatbilst normai, veiciet tam
atbilstošu degvielas uzpildi.
28

21Automašīnas īss apskats

Ja mērinstrumentu panelī degšī signāllampiņa, automātiskas ieslēgšanas/izslēgšanas
funkcija ir
neitralizēta
. Šajā gadījumā izmantojiet manuālu
ieslēgšanu/izslēgšanu.

Pirms izkāpšanas no automašīnas
pārbaudiet, lai bremžu signāllampiņa un komandslēdža A
rokturasignāllampiņa Pdegtu fiksēti.
97


Ja jūs velkat piekabi, treileri, vai ir braucamās daļas virsmas reljefsir mainīgs (transportējot uz kuģa, furgonā, evakuatorā...), veiciet manuālo ieslēgšanu ar maksimāluatdevi - lai automašīnu imobilizētu, komandslēdža A
rokturi paturiet ilgāk pavilktu.
*
Atk
arībā no tirdzniecības valsts.

Labi vadīt


Elektriskā stāvbremze


Manuāla ieslēgšana/atslēgšana
Stāvbremzes manuālu ieslēgšanuvar veikt, pavelkotkomandslēdža rokturi A. Aizdedze ieslēgta, stāvbremzes manuālaatslēgšana
iespējama, nospiežot bremžupedāli un pavelkot, tad atlaižotkomandslēdzi A
.


Motoram darbojoties un atverot vadītāja dur vis, ja atskan skaņas signāls, manuāli ieslēdziet stāvbremzi.
Ja aizdedze ieslēgta, neatstājiet salonā bērnu vienu bez uzraudzības, viņš var atslēgt stāvbremzi.
Automātiska ieslēgšana/atslēgšana *
Nospiediet gāzes pedāli un sajūgu (manuālāp
—rnesumu kārba), uzsākot kustību, stāvbremze atslēdzas automātiski unpakāpeniski.
Automašīnai stāvot, pēc motora ieslēgšanasstāvbremze ieslēdzas automātiski.

23Automašīnas īss apskats

Komfortabla vadīšana


Stop & Start


Pāreja uz motora STOP režīmu
116
Mērinstrumentu panelī iedegas
signāllampiņa "ECO"un motorspārslēdzas gaidīšanas režīmā, ar elektronisku manuālopārnesumkārbu, braucot ar ātrumu 8 km/h, piespiediet bremžu pedāli vai pārslēdziet
ātrumpārslēgu pozīcijā N.
Atsevišķos gadījumos STOP režīms var nedarboties ; signāllampiņa "ECO"mirgo
dažas sekundes, tad nodziest.
Pāreja uz motora START režīmu
Neitralizācija/Aktivizācija
117
11
7
Ik reizi, iedarbinot dzinēju ar START/STOP pogu, sistēma automātiski aktivizējas.

Pirms degvielas uzpildīšanas vaijebkuru darbību veikšanas zem motorapārsega obligāti izslēdziet aizdedzi ar STA R T/ S TOP pogu.
Signāllampiņa "ECO"
nodziest un
motors iedarbojas ar elektroniskimanuālo pārnesumkārbu
:
- ātrumpārslē
gs pozīcijā Avai M, atlaidietbremžu pedāli,
- vai ātrumpārslēgs pozīcijā N
un bremžu
pedālis atlaists, pārslēdziet ātrumpārslēgu
pozīcijā Avai M ,
- vai ieslēdziet atpakaļgaitu.
Atsevišķos gadījumos STA R T r e žīms var ieslēgties automātiski ; signāllampiņa "ECO"mirgo dažas sekundes, tad nodziest. Sistēmu
jūs jebkurā brīdī varat neitralizēt,
nospiežot komandpogu "ECO OFF"; iedegas
taustiņa diode.

Pārnesuma maiņas indikators
107

Vajadzības gadījumā sistēma piedāvā ieslēgt
lielāku pārnesumu.

Benzīna-dīzeļmotoru mērinstrumentu panelis
1.
Ta h o m e t r s (x 1 000 apgr./min vai rpm),iedaļu sadalījums atkarībā no dzinēja
(benzīns vai dīzelis). 2.
Degvielas mērītājs. 3.Dzesēšanas šķidruma temperatūras indikators. 4.
Spidometrs (km/h vai j/h). 5.
Ātruma ierobe

33Darbības kontrole
Neitralizācijas signāllampiņas

Vienas šādas signāllampiņas iedegšanās apstiprina attiecīgas sistēmas izslēgšanos.To var papildināt skaņas signāls un paziņojums mēraparātu paneļa displejā.

SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Pasažiera drošības spilvena sistēma

fiksēti mērinstrumentu
panelī un/vai priekšējā
pasažiera drošības jostas un drošības spilvena
indikatoru displejā.
Slēdzis, kas atrodas cimdu nodalījumā, ir ieslēgts pozīcijā " OFF
".
Pasažiera priekšēj
— drošības spilvena darbība ir neitralizēta. Lai aktivizētu pasažiera priekšē
j
— drošības spilvena
darbību, ieslēdziet slēdzi pozīcijā " ON
". Šajā gadījumā neievietojiet tajā bērnu sēdeklītipozīcijā "ar muguru pret ceļu".




CDS/ASR

fiksēti. Ir ieslēgts taustiņš, kas atrodas bortapaneļa kreisās puses apakšdaļā. Deg
tās diode. CDS/ASR ir atslēgti. CDS : dinamiskā stabilitātes kontrole.
ASR : pretslīdēšanas sistēma. Lai aktivizētu CDS/ASR, nospiediet taustiņu. Tās
diode nodziest.
Pēc automašīnas iedarbināšanas CDS/ASR sistēmaautomātiski atjauno savu darbību.
Ja sistēma ir atslēgta, tad, braucot virs 50 km/h, tā
automātiski atjauno savu darbību.

Darbības kontrole
Motoreļļas līmeņa indikators
Nepietiekams eļļas daudzums
To norāda paziņojums mērinstrumentu paneļa displejā.
Pārbaudiet eļļas līmeni, izmantojot mērstieni.
Ja displeja rādījums apstiprinās, nekavējotiespapildiniet eļļas līmeni, lai neizraisītu motora
bojājumus.

Eļļas daudzuma indikatora darbības anomālija

To n o rāda paziņojums mērinstrumentu paneļa
displejā. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.


Manuālais mērstienis
Skatiet nodaļu "Pārbaudes", lai atkarībā nojūsu automašīnas motora veida noteiktu jūsu
manuālā mērstie
ņa atra

43Darbības kontrole

Sistēma ļauj izslēgt atsevišķus displejus
braukšanai naktī (pieejama vienīgi ar eMyWay).
Mērinstrumentu panelī turpina degt braukšanas
ātrums, elektriski vadāmās pārnesumu kārbas
ieslēgtais pārnesumus, un ātruma regulētāja
vai ierobežotā
ja informācija, ja tas ir aktivizēts, ja nepieciešams, arī brīdinājumi par degvielasdaudzumu.
Brīdinājuma gadījumā, mainot funkcijas vai
uzstādījumus, black panel funkcijas atslēdzas.
Black panel (melns ekrāns)
ar eMyWay


Lai iegūtu papildu informāciju, skatietsadaļas "Audio un telekomunikācijas"daļu eMyWay.
Pulkstenis

Pulkstenim ar rādītājiem nav regulēšanas pogas.
Lai iestatītu pareizu laiku, iepazīstieties
ar konfigurācijas izvēlnes nodaļu jūsu
automašīnas (auto magnetolas) ekrānā.
Pulkstenis veic sinhronizāciju ar pulksteni ekrānā ; daudzfunkciju ekrāna regulēšanas
laikā rādītāji apgriežas, lai ieņemtu ekrānā
redzamajam laikam atbilstošu stāvokli katru
reizi, kad tiek ieslēgta aizdedze.

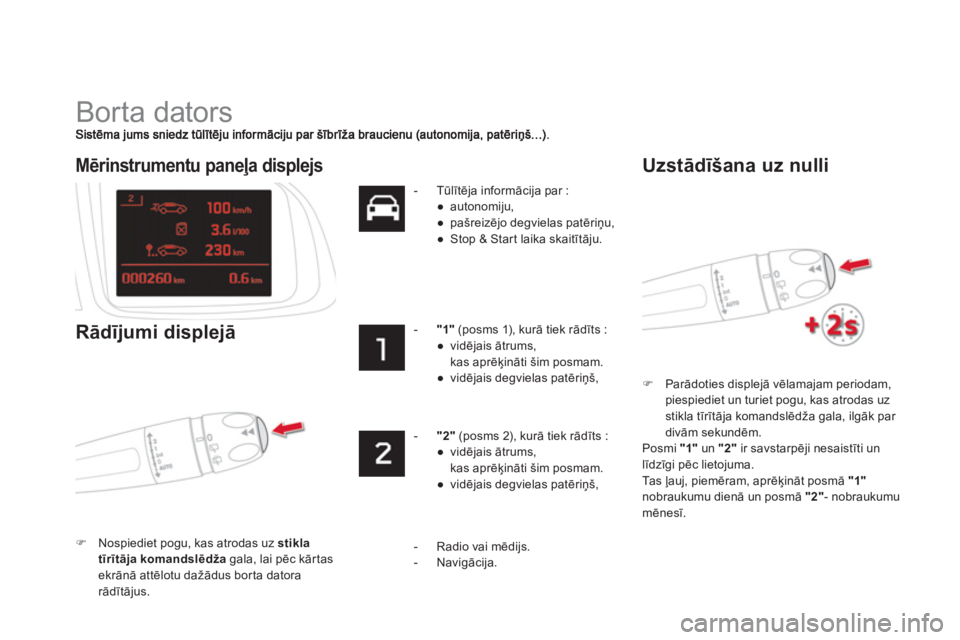

Borta dators
)Parādoties displejā vēlamajam periodam, piespiediet un turiet pogu, kas atrodas uz stikla tīrītāja komandslēdža gala, ilgāk par
divām sekundēm.
Posmi "1"un "2"
ir savstarpēji nesaistīti un
līdzīgi pēc lietojuma.
Ta s ļauj, piemēram, aprēķināt posmā "1"nobraukumu dienā un posmā "2"
- nobraukumu mēnesī.

Mērinstrumentu paneļa displejs
Rādījumi displejā
)Nospiediet pogu, kas atrodas uz stikla
tīrītāja komandslēdža
gala, lai pēc kārtas ekrānā attēlotu da

51Vērtnes
Papildu bloķēšana
Papildu bloķēšana pilnībā nobloķē
durvju iekšējos un ārējos slēdžus. Tāpat tā neitralizē manuālo centralizētokomandpogu. Ja automašīna tiek aizslēgta ar pilnīgasbloķēšanas funkciju, nekādā gadījumā neatstājiet nevienu automašīnassalonā.
Ar tālvadības pulti
)
Lai automašīnu aizslēgtu pilnībā, nospiediet uz aizslēgtaspiekaramās atslēgas attēla.
Lai aizvērtu logus, paturiet tonospiestu.)
Piecu sekunžu laikā pagrieziet atslēgu
vēlreiz pa labi, lai automašīnu aizslēgtu
pilnīb
—.
Elektroniska
jai atslēgai atrodoties lasītāj
— vai
ar "Brīvroku Piekļuves un Ieslēgšanas" atslēgu
automašīnā ; vienreiz nospiežot po
gu "STA R T/STOP", nekādi neiedarbojoties uz pedāļiem,ļauj ieslēgt vai izslēgt aizdedzi un arī aktivizēt papildaprīkojuma pozīciju.
Ieslēgta aizdedze,
ne
ieslēdzot motoru

(papildparīkojuma pozīcija)
)
Nospiediet pogu "STA R T/STOP", iedegas mērinstrumentupanelis, tomēr motors
neiedarbojas.) Lai izslēgtu aizdedzi un varētu
aizslēgt automašīnu, nospiediet
po
gu vēlreiz.


Pārlieku ilgi izmantojot papildaprīkojuma pozīciju, jūs varatizlādēt akumulatoru.



Ar Brīvroku Piekļuves un
Ieslē
gšanas sistēmu

Durvis :)
Elektroniskajai atslēgai atrodoties noteiktas
zonas A
robežās, lai automašīnu aizslēgtu,nospiediet ar pirkstu uz dur vju roktura
(atzīmes līmenī).)
Pēc piecām sekundēm vēlreiz nospiediet
uz durvju roktura, lai automašīnu aizslēgtu
ar papildu bloķēšanu.

Pārliecinieties, lai neviena personanetraucētu pareizu logu aizvēršanu.Logu kustības laikā uzmaniet bērnus.
