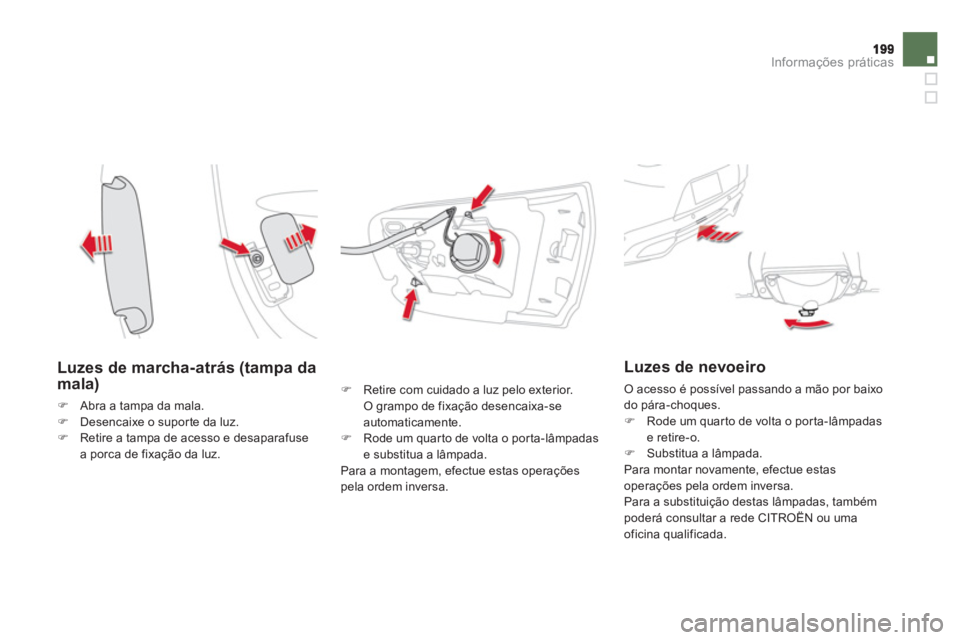

Luzes de marcha-atrás (tampa damala)
)Abra a tampa da mala.)Desencaixe o supor te da luz.)Retire a tampa de acesso e desaparafuse a porca de fixação da luz.
)
Retire com cuidado a luz pelo exterior. O grampo de fixação desencaixa-se automaticamente. )
Rode um quarto de volta o porta-lâmpadase substitua a lâmpada.
Para a montagem, efectue estas operações
pela ordem inversa.
Luzes de nevoeiro
O acesso é possível passando a mão por baixo
do pára-choques. ) Rode um quarto de volta o porta-lâmpadas e retire-o.)
Substitua a lâmpada.
Para montar novamente, efectue estasoperações pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.

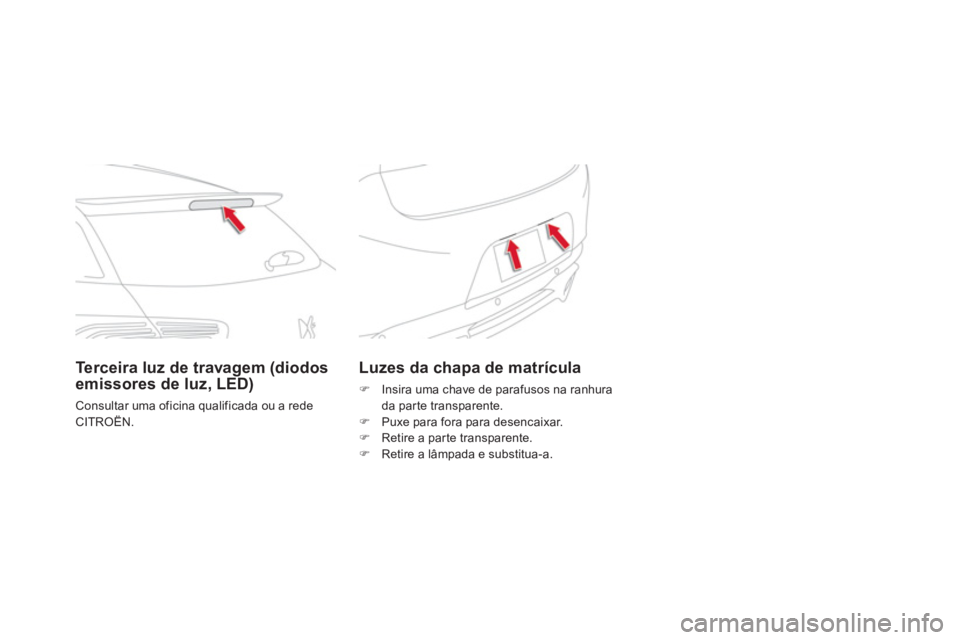

Luzes da chapa de matrícula
) Insira uma chave de parafusos na ranhura
da parte transparente.
) Puxe para fora para desencaixar.)
Retire a par te transparente. )
Retire a lâmpada e substitua-a.
Terceira luz de travagem (diodos
emissores de luz, LED)
Consultar uma oficina qualificada ou a redeCITROËN.

201Informações práticas

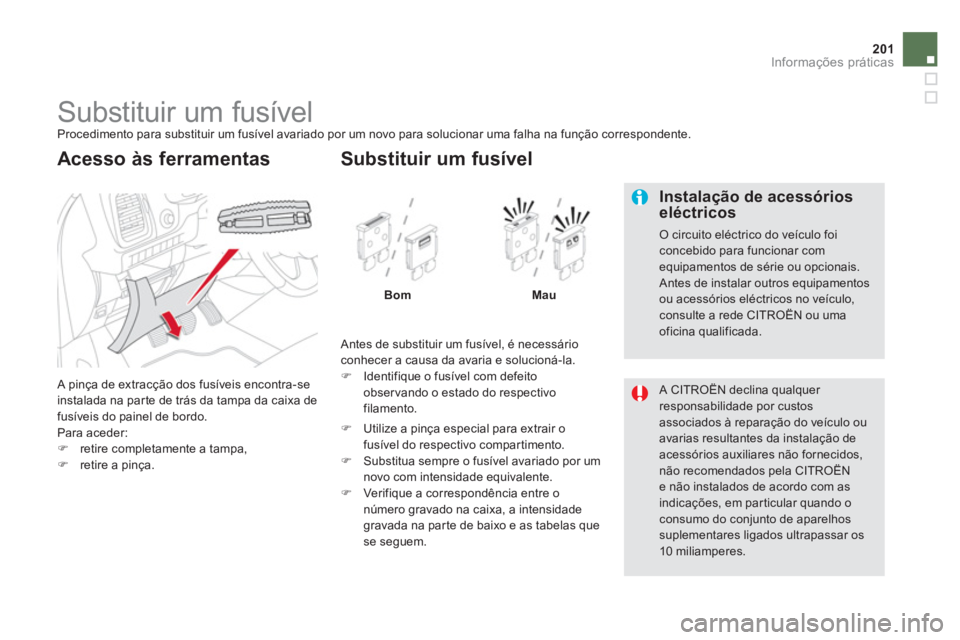

Substituir um fusível
Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.

A pinça de extracção dos fusíveis encontra-se
instalada na parte de trás da tampa da caixa defusíveis do painel de bordo.
Para aceder:)retire completamente a tampa, )retire a pinça.



Acesso às ferramentas

Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Identifique o fusível com defeito
observando o estado do respectivo
filamento.
Substituir um fusível
Bom Mau
)
Utilize a pinça especial para extrair o
fusível do respectivo compar timento.
) Substitua sempre o fusível avariado por um
novo com intensidade equivalente. ) Ver ifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na par te de baixo e as tabelas que
se seguem.

A CITROËN declina qualquer responsabilidade por custos associados à reparação do veículo ouavarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËNe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais.
Antes de instalar outros equipamentosou acessórios eléctricos no veículo,consulte a rede CITROËN ou umaoficina qualificada.

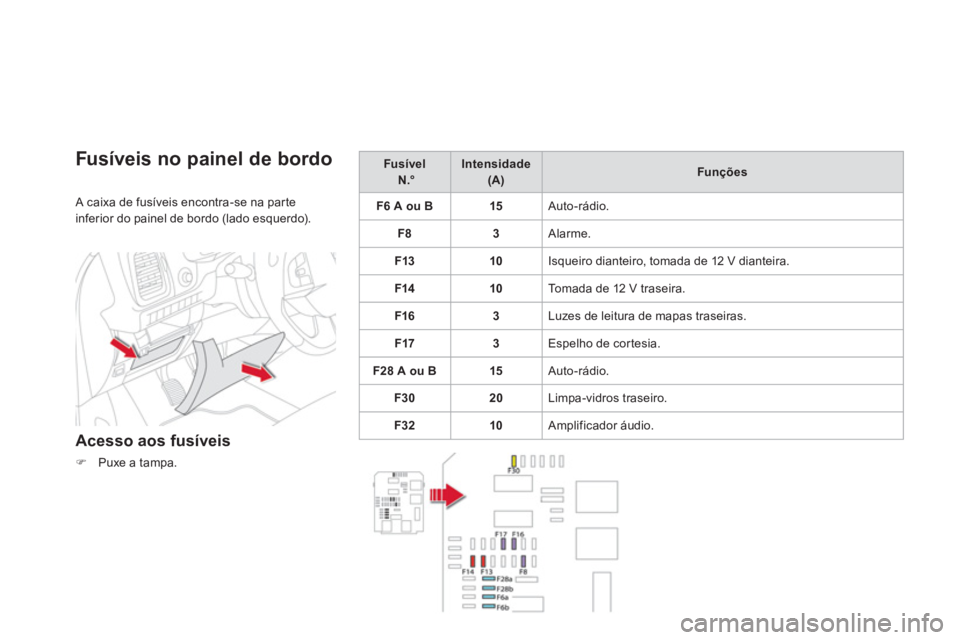

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
)Puxe a tampa.


FusívelN.°Intensidade(A)Funções
F6 A ou B15
Auto-rádio
.
F8
3 Alarme.
F13
10 Isqueiro dianteiro, tomada de 12 V dianteira.
F14
10 Tomada de 12 V traseira.
F1
63 Luzes de leitura de mapas traseiras.
F173 Espelho de cor tesia.
F28 A ou B
15 Auto-rádio.
F3
020
Limpa-vidros traseiro.
F32
10 Amplificador áudio.

203Informações práticas

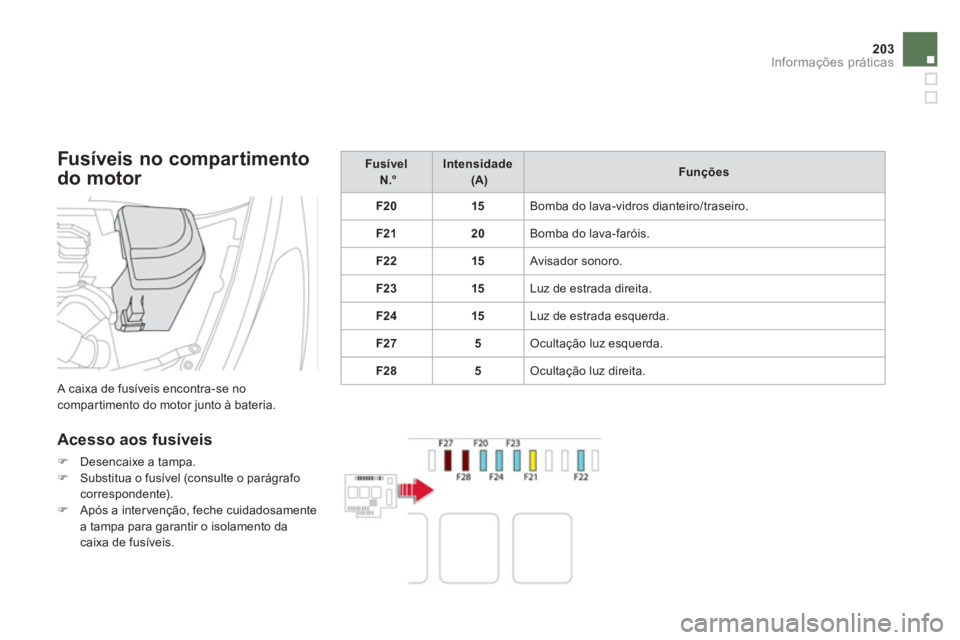

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.


Acesso aos fusíveis
)Desencaixe a tampa. )Substitua o fusível (consulte o parágrafocorrespondente). )Após a inter venção, feche cuidadosamente a tampa para garantir o isolamento da
caixa de fusíveis.


FusívelN.°Intensidade(A)Funções
F20 15
Bomba do lava-vidros dianteiro
/traseiro.
F2120
Bomba do lava-faróis.
F2215
Avisador sonoro.
F2
315
Luz de estrada direita.
F2
415 Luz de estrada esquerda.
F275 Ocultação luz esquerda.
F2
85 Ocultação luz direita.

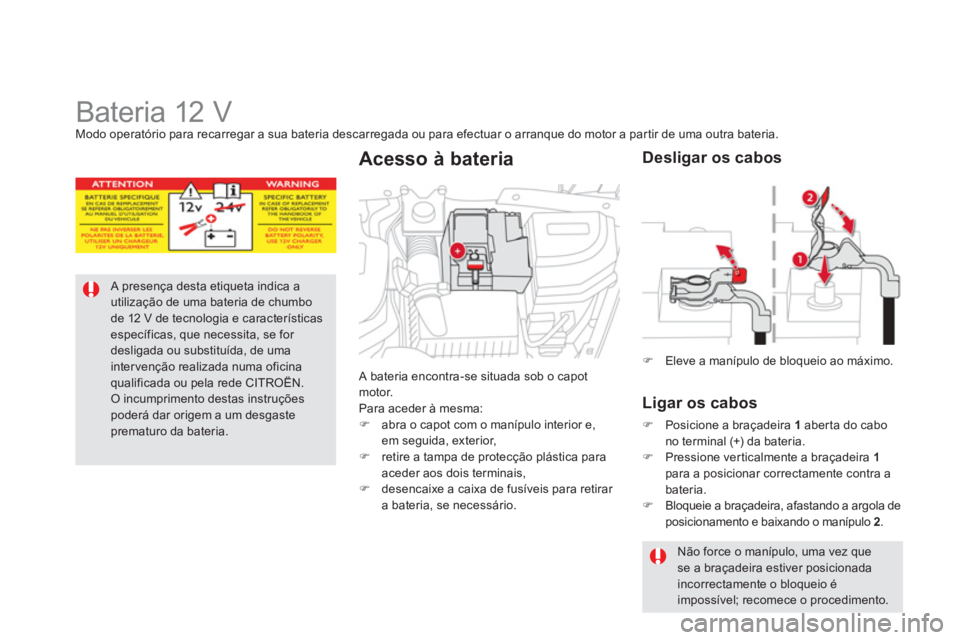

Bateria 12 V Modo operatório para recarregar a sua bateria descarregada ou para efectuar o arranque do motor a par tir de uma outra bateria.
A presença desta etiqueta indica a utilização de uma bateria de chumbo de 12 V de tecnologia e característicasespecíficas, que necessita, se for desligada ou substituída, de umainter venção realizada numa oficina qualificada ou pela rede CITROËN. O incumprimento destas instruçõespoderá dar origem a um desgaste prematuro da bateria. A bateria encontra-se situada sob o ca
pot
motor.
Para aceder à mesma: )
abra o capot com o manípulo interior e,em seguida, exterior, )
retire a tampa de protecção plástica para
aceder aos dois terminais, ) desencaixe a caixa de fusíveis para retirar
a bateria, se necessário.



Acesso à bateria
)Eleve a manípulo de bloqueio ao máximo.




Desligar os cabos

Li
gar os cabos
)Posicione a braçadeira 1
aberta do cabo
no terminal (+) da bateria.)Pressione verticalmente a braçadeira 1para a posicionar correctamente contra abateria.)Bloqueie a braçadeira, afastando a argola de posicionamento e baixando o manípulo 2.

Não force o manípulo, uma vez quese a braçadeira estiver posicionadaincorrectamente o bloqueio é impossível; recomece o procedimento.

205
Informações práticas

Após a montagem da bateria, o Stop & Start ficará activo apenasapós uma duração de algumas horas, dependendo das condições climáticas e do estado de carga da bateria(até cerca de 8 horas).
)Ligue o cabo vermelho ao borne (+)da bateria avariada Ae, em seguida, ao borne (+) da bateria auxiliar B.

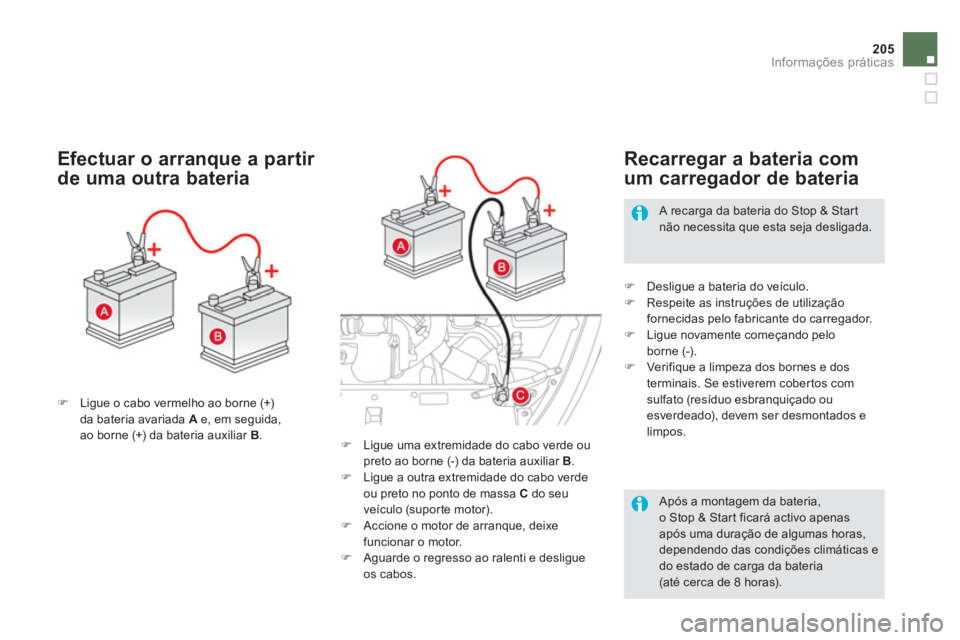

Efectuar o arranque a partir
de uma outra bateria
)
Desligue a bateria do veículo. )
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.) Ligue novamente começando pelo
borne (-).) Verifique a limpeza dos bornes e dos
terminais. Se estiverem cober tos comsulfato (resíduo esbranquiçado ou esverdeado), devem ser desmontados e
limpos .


Recarregar a bateria com
um carregador de bateria


A recarga da bateria do Stop & Start
não necessita que esta seja desligada.
)
Ligue uma extremidade do cabo verde ou
preto ao borne (-) da bateria auxiliar B . )
Ligue a outra extremidade do cabo verde
ou preto no ponto de massa Cdo seuveículo (supor te motor). ) Accione o motor de arranque, deixefuncionar o motor. )
Aguarde o regresso ao ralenti e desligueos cabos.

As baterias possuem substânciasnocivas, tais como o ácido sulfúricoe o chumbo. Devem ser eliminadasconsoante os requisitos legais e nãodevem ser, em caso algum, eliminadasjuntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas num ponto de recolha especial.

Não inver ta as polaridades e utilizeapenas um carregador de 12 V.
Não desligue os terminais com o motor em funcionamento.
Não recarregue as baterias sem ter desligado os terminais.
Não empurre o veículo para proceder ao arranque do motor, caso tenha uma caixa manual pilotada de 6 velocidades ou uma caixa automática.

Aconselhamos, aquando de umaparagem prolongada para além de um mês, a desligar a bateria.


Antes de desligar

Antes de desligar a bateria, deve aguardar 2 minutos após o cor te da ignição.
Feche os vidros e as por tas antes de desligar a bateria.


Após voltar a ligar

Depois de qualquer nova ligação da bateria,ligue a ignição e aguarde 1 minuto antes
do arranque, para permitir a inicialização
dos sistemas electrónicos. No entanto, se
após esta operação subsistirem ligeiras
per turbações, consulte a rede CITRO
ËN ou uma oficina qualificada.
Com base no respectivo capítulo, deverá efectuar por si próprio a reinicialização:


- da chave de telecomando,

- da cor tina de ocultação do tecto de vidro
panorâmico,

- do sistema de navegação integrado
GPS.











Modo de corte de energia
Sistema que gere a utilização de determinadas funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o cor te de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...

As funções neutralizadas são reactivadas
automaticamente assim que as condições o permitirem.

207
Informações práticas
Sistema que gere a duração de cer tas funções
para preser var uma carga suficiente da bateria.
Depois da paragem do motor, são ainda
utilizáveis, por um período acumulado máximo
de cerca de trinta minutos, funções como o
sistema áudio e a telemática, os limpa-vidros,
as
luzes de cruzamento, as luzes do tecto...

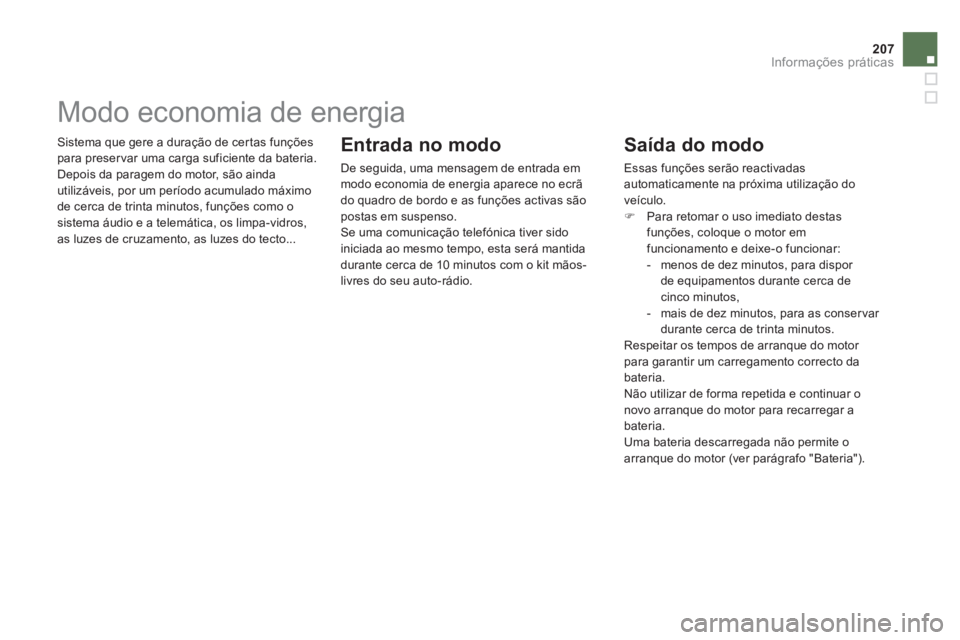

Modo economia de energia
Entrada no modo
De seguida, uma mensagem de entrada em
modo economia de energia aparece no ecrã
do quadro de bordo e as funções activas são
postas em suspenso.
Se uma comunicação telefónica tiver sido
iniciada ao mesmo tempo, esta será mantida
durante cerca de 10 minutos com o kit mãos-livres do seu auto-rádio.


Saída do modo

Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo. ) Para retomar o uso imediato destas
funções, coloque o motor em
f
uncionamento e deixe-o funcionar:
- menos de dez minutos, para dispor de equipamentos durante cerca de cinco minutos,
- mais de dez minutos, para as conser var durante cerca de trinta minutos.

Respeitar os tempos de arranque do motor
para
garantir um carregamento correcto da bateria.
Não utilizar de forma repetida e continuar o
novo arranque
do motor para recarregar abateria.

Uma bateria descarregada não permite o
arranque do motor (ver parágrafo "Bateria").

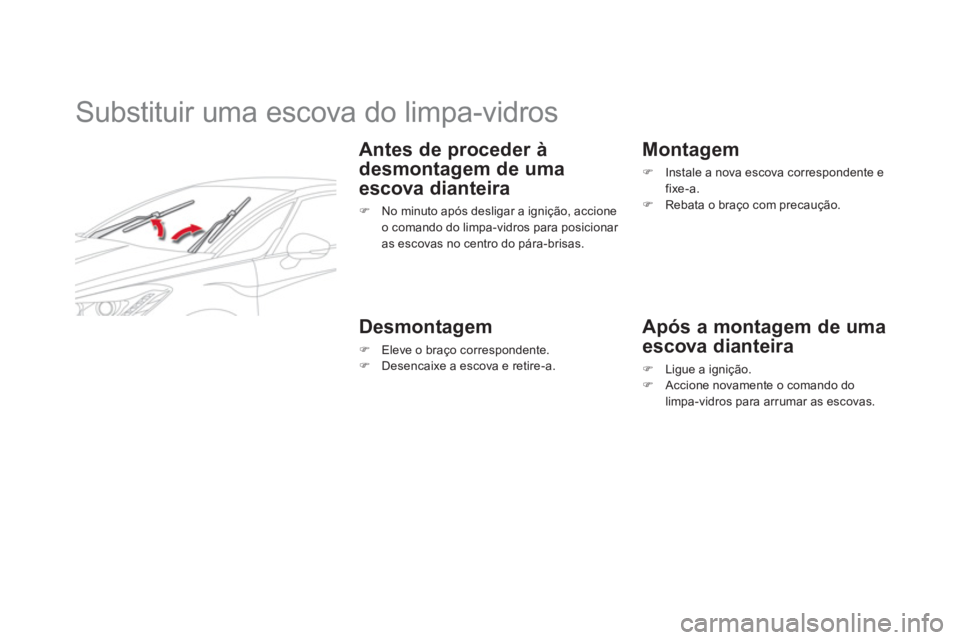

Substituir uma escova do limpa-vidros


Antes de proceder à
desmonta
gem de uma
escova dianteira
) No minuto após desligar a ignição, accioneo comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.



Desmontagem
)
Eleve o braço correspondente. )
Desencaixe a escova e retire-a.


Montagem
)Instale a nova escova correspondente e fixe-a.)Rebata o braço com precaução.


Após a montagem de uma
escova dianteira
)Ligue a ignição.)Accione novamente o comando dolimpa-vidros para arrumar as escovas.
