Taj pribor je spremljen u kutiji, ispod podnice prtljažnika.
To je kompletan sustav koji se sastoji od
kom
presora i uloška sa sredstvom za ispunu i
koji omogućuje privremeni popravakgume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja gume, na gaznoj površini ili na boku gume.

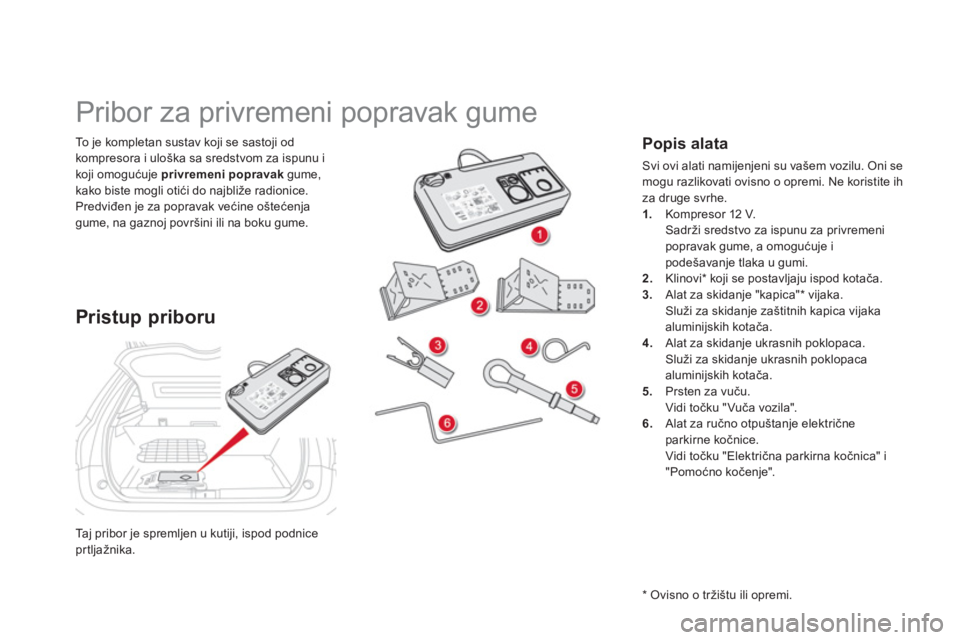

Pribor za privremeni popravak gume
Pristup priboru







Popis alata

Svi ovi alati namijenjeni su vašem vozilu. Oni se mogu razlikovati ovisno o opremi. Ne koristite ih
za druge svrhe. 1. Kompresor 12 V.

Sadrži sredstvo za ispunu za privremeni popravak gume, a omogućuje ipodešavanje tlaka u gumi. 2.Klinovi *
koji se postavljaju ispod kotača. 3.Alat za skidanje "kapica" *
vijaka.
Služi za skidanje zaštitnih kapica vijaka aluminijskih kotača.4.
Alat za skidanje ukrasnih poklopaca.
Služi za skidanje ukrasnih poklopacaaluminijskih kotača.
5. Prsten za vuču.
Vidi točku "Vuča vozila".
6.Alat za ručno otpu

181Praktične informacije
A.
Prekidač polo

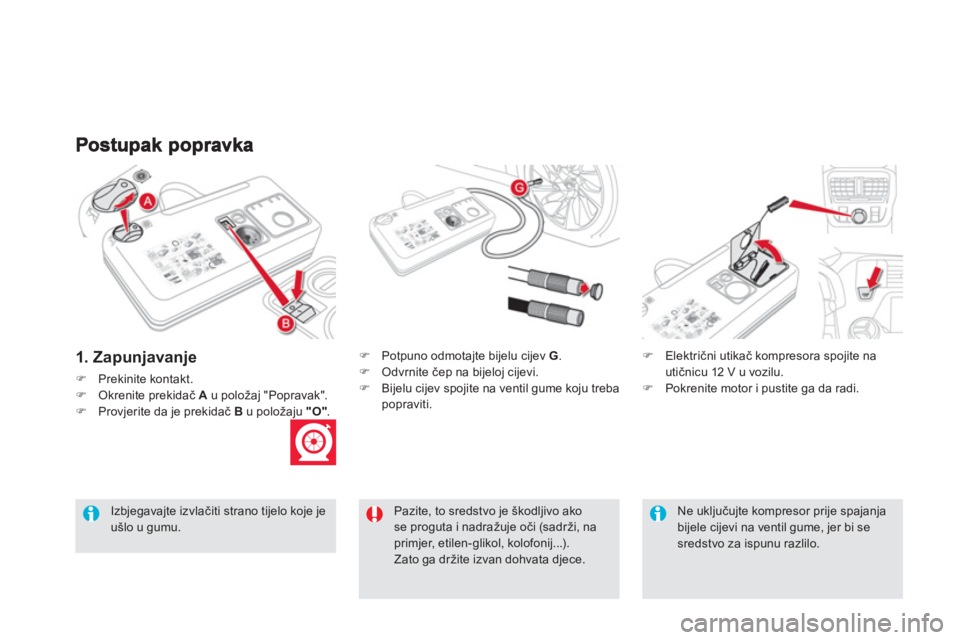

1. Z apunjavanje
)Prekinite kontakt.)Okrenite prekidač A
u položaj "Popravak".)Provjerite da je prekidač B
u položaju "O"
.
)
Potpuno odmotajte bijelu cijev G.)
Odvrnite čep na bijeloj cijevi. )
Bijelu cijev spojite na ventil gume koju treba
popraviti.
)Električni utikač kompresora spojite na utičnicu 12 V u vozilu. )Pokrenite motor i pustite ga da radi.
Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči (sadrži, naprimjer, etilen-glikol, kolofonij...).Zato ga držite izvan dohvata djece.


Ne uključujte kompresor prije spajanja bijele cijevi na ventil gume, jer bi se sredstvo za ispunu razlilo.


Izbjegavajte izvlačiti strano tijelo koje jeu

183Praktične informacije

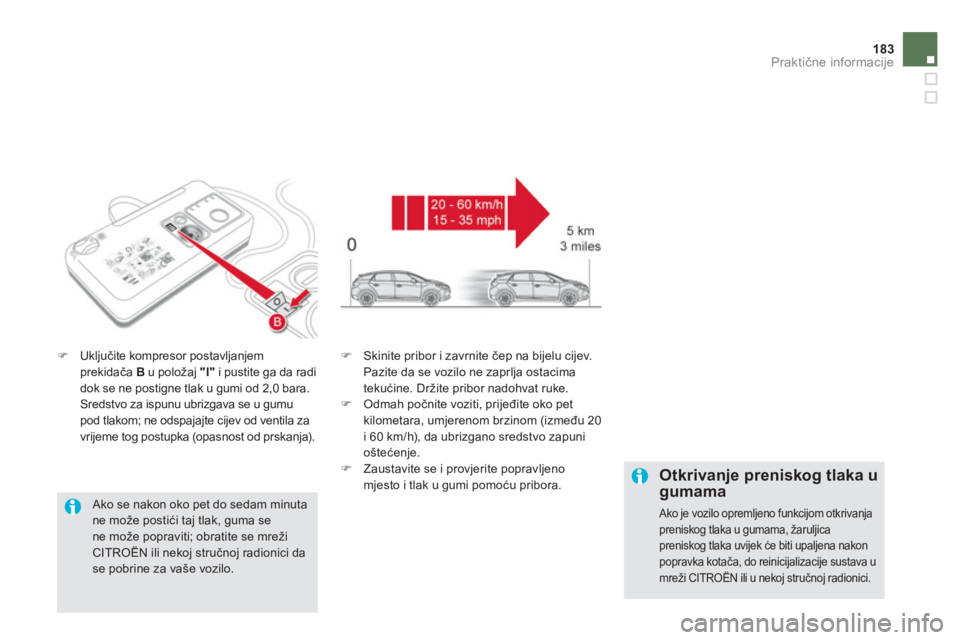

)Uključite kompresor postavljanjemprekidača Bu položaj "I"
i pustite ga da radi
dok se ne postigne tlak u gumi od 2,0 bara.
Sredstvo za ispunu ubrizgava se u gumu pod tlakom; ne odspajajte cijev od ventila za
vrijeme tog postupka (opasnost od prskanja).
) Skinite pribor i zavrnite čep na bijelu cijev.
Pazite da se vozilo ne zaprlja ostacima
tekućine. Držite pribor nadohvat ruke.
)
Odmah počnite voziti, prijeđite oko pet kilometara, umjerenom brzinom (između 20
i 60 km/h), da ubrizgano sredstvo zapuni
oštećenje.) Zaustavite se i provjerite popravljeno
mjesto i tlak u gumi pomoću pribora.



Otkrivanje preniskog tlaka u gumama

Ako je vozilo opremljeno funkcijom otkrivanja preniskog tlaka u gumama, žaruljica preniskog tlaka uvijek će biti upaljena nakonpopravka kotača, do reinicijalizacije sustava umre

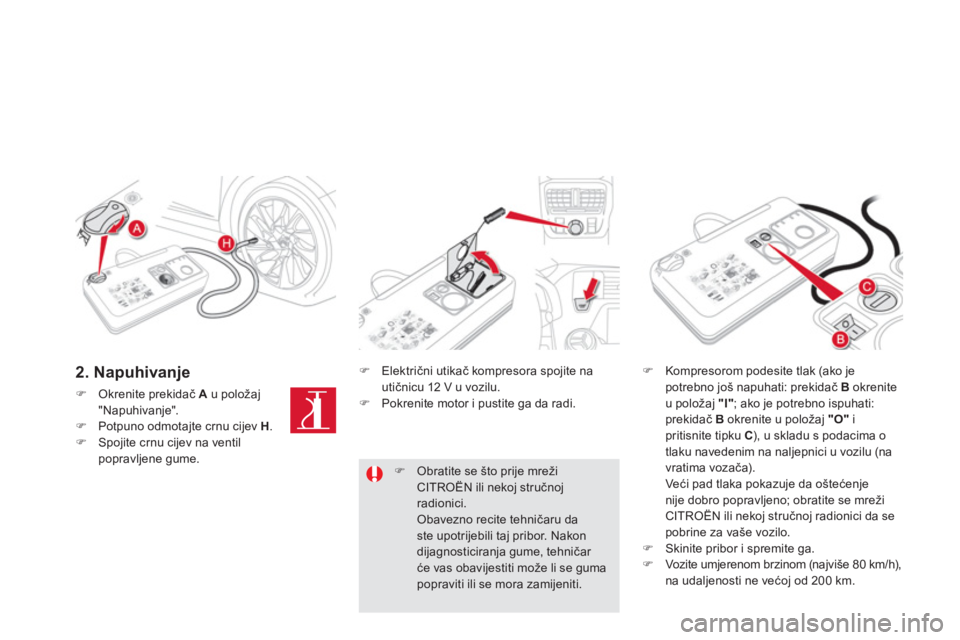

2. Napuhivanje
)Okrenite prekidač A
u položaj"Napuhivanje".)Potpuno odmotajte crnu cijev H.)Spojite crnu cijev na ventil popravljene gume.
)
Električni utikač kompresora spojite nautičnicu 12 V u vozilu.)
Pokrenite motor i pustite ga da radi.
)Kompresorom podesite tlak (ako je potrebno još napuhati: prekidač Bokreniteu položaj "I"; ako je potrebno ispuhati: prekidač B
okrenite u položaj "O"
i pritisnite tipku C ), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu (na
vratima vozača).
Veći pad tlaka pokazuje da oštećenjenije dobro popravljeno; obratite se mreži
CITROËN ili nekoj stručnoj radionici da se pobrine za vaše vozilo.
)Skinite pribor i spremite ga. )Vozite umjerenom brzinom (najviše 80 km/h), na udaljenosti ne većoj od 200 km.
)Obratite se što prije mrežiCITROËN ili nekoj stručnoj radionici.Obavezno recite tehničaru da ste upotrijebili taj pribor. Nakon dijagnosticiranja gume, tehničar će vas obavijestiti mo

185
Praktične informacije

Vađenje uloška
)Spremite crnu cijev.)Izvadite koljenasto podnožje bijele cijevi.)Držite kompresor ver tikalno. )Odvrnite uložak s donje strane.


Pazite na istjecanje tekućine.
Rok upotrebe proizvoda naveden je na ulo

Zamjena kotača Postupak zamjene oštećenog kotača rezervnim, pomoću priručnog alata u vozilu.

Alat se nalazi u pr tljažniku, ispod podnice.
Pristup do alata

Popis alata
Ovaj je alat namijenjen samo vašem vozilu
i njegov sastav može biti različit, ovisno o
opremi. Nemojte ga koristiti u druge svrhe. 1. Ključ za skidanje kotača.
Služi za skidanje ukrasnog poklopca i
vijaka kotača. 2.Dizalica s ugrađenom polugom.
Slu

Praktične informacije


Pristup rezervnom kotaču

Rezervni kotač je pričvr

Vraćanje kotača
)Stavite kuku s njezinim spojnim dijelompreko kotača, kako je prikazano na slici.)
Postavite kotač ispod vozila i okrećite
maticu vitla u smjeru suprotnom odkazaljki na satu
, ključem za skidanjekotača 1
i produžetkom 8
.
)Maticu do kraja pritegnite i provjerite daje kotač dobro vodoravno priljubljen uz podnicu.
