Page 11 of 348

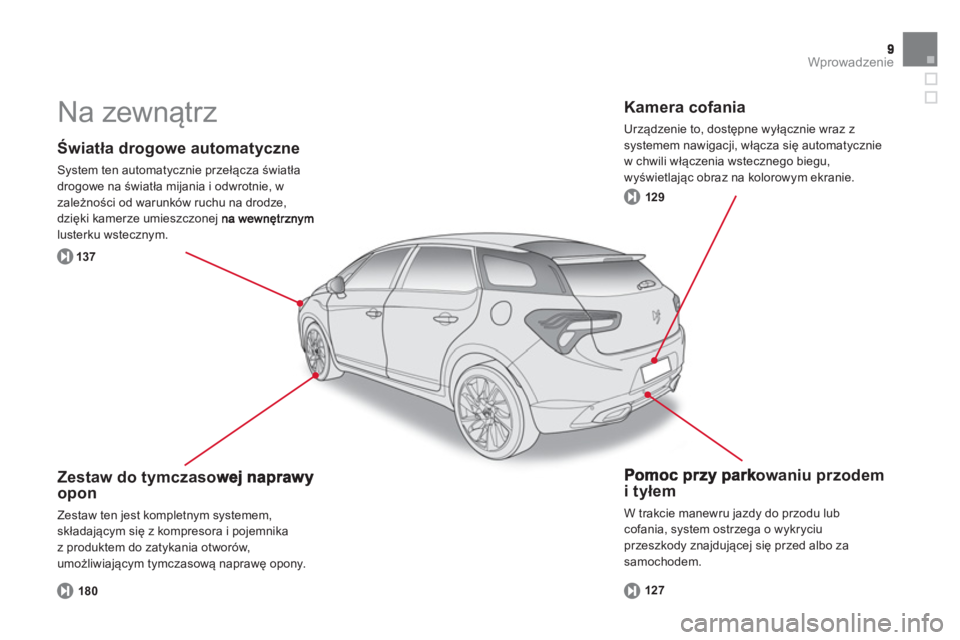

Wprowadzenie
Światła drogowe automatyczne
System ten automatycznie przełącza światła
drogowe na światła mijania i odwrotnie, w
zależności od warunków ruchu na drodze,
dzięki kamerze umieszczonej lusterku wstecznym.
137
Pomoc przy parkowaniu przodem i tyłem
W trakcie manewru jazdy do przodu lub cofania, system ostrzega o wykryciu
przeszkody znajdującej się przed albo za samochodem.
12
7
Zestaw do tymczasowej naprawyopon
Zestaw ten jest kompletnym systemem, składającym się z kompresora i pojemnika
z produktem do zat
ykania otworów,
umożliwiającym tymczasową naprawę opony.
18
0
Na zewnątrz
Kamera cofania
Urządzenie to, dostępne wyłącznie wraz zsystemem nawigacji, włącza się automatycznie
w chwili włączenia wstecznego biegu,
wyświetlając obraz na kolorowym ekranie.
129
Page 12 of 348

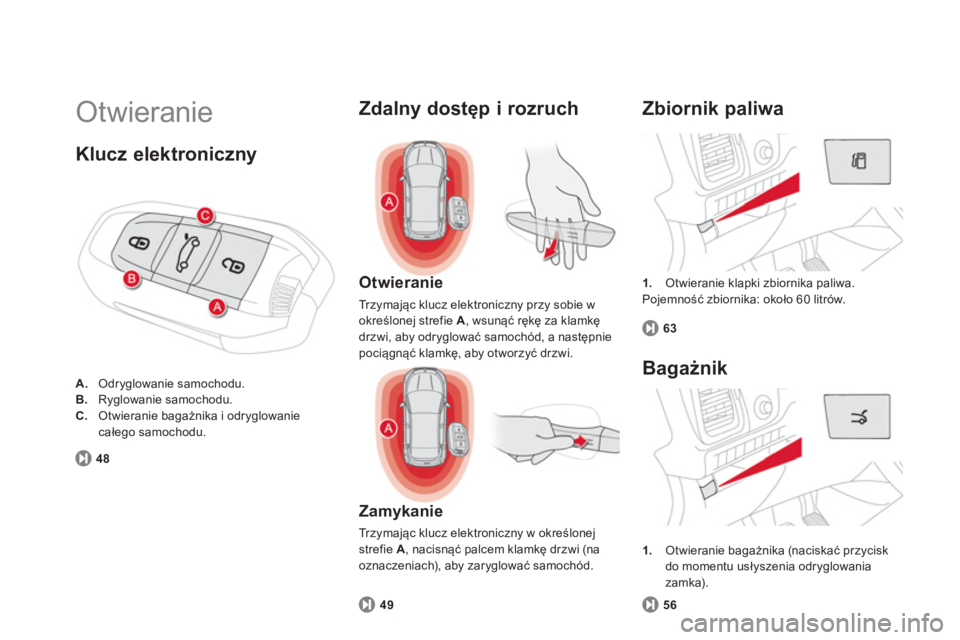

Otwieranie
1.
Otwieranie klapki zbiornika paliwa.
Pojemność zbiornika: około 60 litrów.
Zbiornik paliwa
63
Otwieranie
Tr zymając klucz elektroniczny przy sobie w
określonej strefie A, wsunąć rękę za klamkę
drzwi, aby odryglować samochód, a następnie
pociągnąć klamkę, aby otworzyć drzwi.
Zamykanie
Tr zymając klucz elektroniczny w określonejstrefie A
, nacisnąć palcem klamkę drzwi (na
oznaczeniach), aby zaryglować samochód.
Klucz elektroniczny
48
A.
Odryglowanie samochodu.B.Ryglowanie samochodu.C.Otwieranie bagażnika i odryglowaniecałego samochodu.
Zdalny dostęp i rozruch
49
Bagażnik
1.
Otwieranie bagażnika (naciskać przycisk
do momentu usłyszenia odryglowania
zamka).
5
6
Page 13 of 348
11Wprowadzenie

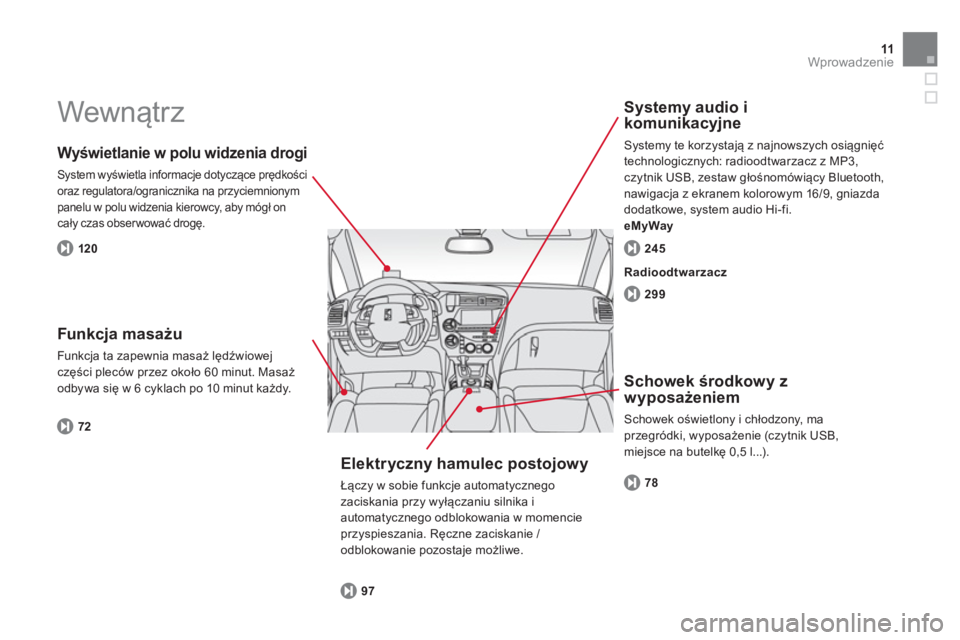

Wewnątrz
Wyświetlanie w polu widzenia drogi
System wyświetla informacje dotyczące prędkości oraz regulatora/ogranicznika na przyciemnionym
panelu w polu widzenia kierowcy, aby mógł oncały czas obserwować drogę.
Schowek środkowy z wyposażeniem
Schowek oświetlony i chłodzony, ma
prze
gródki, wyposażenie (czytnik USB,
miejsce na butelkę 0,5 l...).
Systemy audio i komunikacyjne
Systemy te korzystają z najnowszych osiągnięć
technologicznych: radioodtwarzacz z MP3, czytnik USB, zestaw głośnomówiący Bluetooth,
nawigacja z ekranem kolorowym 16/9, gniazda
dodatkowe, system audio Hi-fi.eMyWay
120
7
8
299
245
Radioodtwarzacz
Funkcja masażu
Funkcja ta zapewnia masaż lędźwiowej części pleców przez około 60 minut. Masaż
odbywa się w 6 cyklach po 10 minut każdy.
72
Elektryczny hamulec postojowy
Łączy w sobie funkcje automatycznego zaciskania przy wyłączaniu silnika iautomatycznego odblokowania w momencie przyspieszania. Ręczne zaciskanie /
odblokowanie pozostaje możliwe.
97
Page 14 of 348
Zapalenie się kontrolki sygnalizuje stan odpowiedniej funkcji.

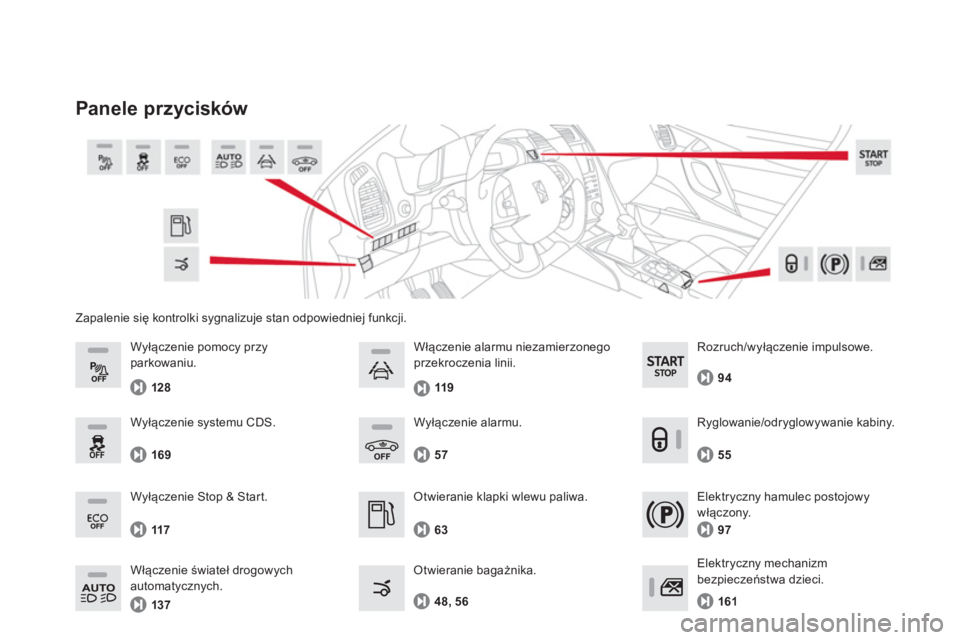

Panele przycisków
Otwieranie klapki wlewu paliwa.
Otwieranie bagażnika. 63 57 W
yłączenie alarmu.
48, 56
Elektryczny hamulec postojowywłączony.
9
7
Rozruch/wyłączenie impulsowe.
94
W
yłączenie Stop & Start.
117
Wyłączenie pomocy przyparkowaniu.
128
Elektryczny mechanizm bezpieczeństwa dzieci.
161
Wyłączenie systemu CDS.
169
Włączenie świateł dro
gowych
automatycznych.
137
119
Włączenie alarmu niezamierzonegoprzekroczenia linii.
5
5
Ryglowanie/odryglowywanie kabiny.
Page 15 of 348
13Wprowadzenie

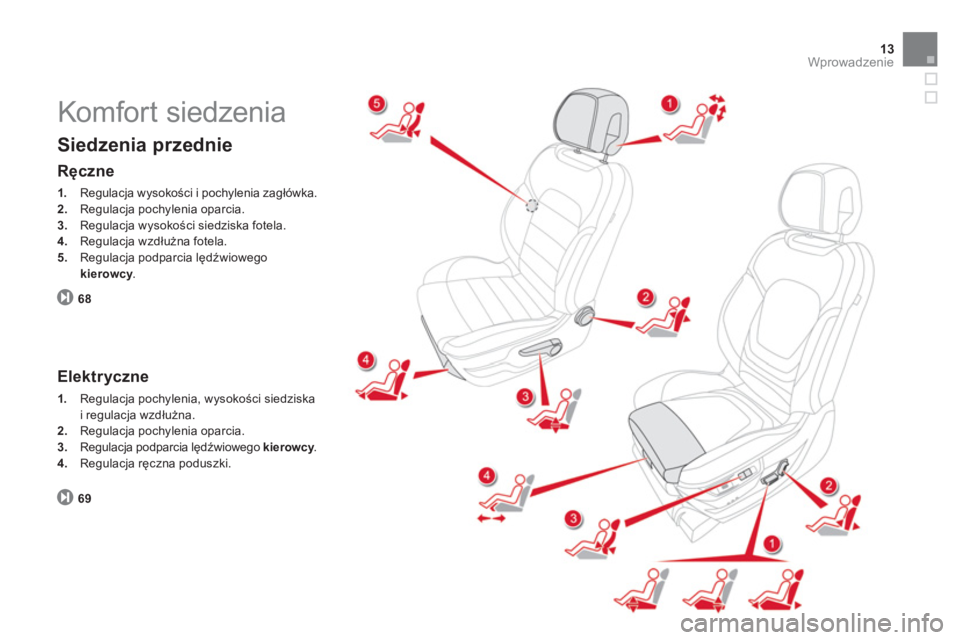

Komfort siedzenia
Siedzenia przednie
68
Ręczne
1.
Regulacja wysokości i pochylenia zagłówka. 2.Regulacja pochylenia oparcia.3.Regulacja wysokości siedziska fotela.4.
Regulacja wzdłużna fotela.
5. Regulacja podparcia lędźwiowegokierowcy.y
Elektryczne
1.
Regulacja pochylenia, wysokości siedziska
i regulacja wzdłużna.2.Regulacja pochylenia oparcia.3.Regulacja podparcia lędźwiowego kierowcy.y4.
Regulacja ręczna poduszki.
69
Page 16 of 348

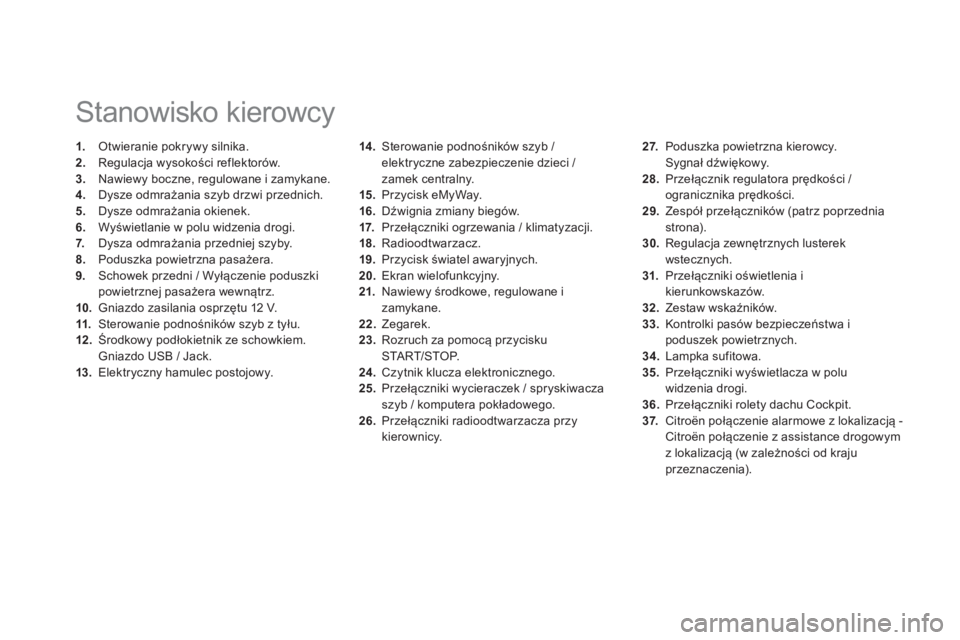

14 . Sterowanie podnośników szyb / elektryczne zabezpieczenie dzieci /
zamek centralny.
15. Przycisk eMyWay.
16.Dźwignia zmiany biegów.
17
. Przełączniki ogrzewania / klimatyzacji.
18. Radioodtwarzacz.
19.Przycisk światel awaryjnych.
20.Ekran wielofunkcyjny. 21. Nawiewy środkowe, regulowane i
zamykane.
22
.Zegarek.
23.Rozruch za pomocą przycisku STA R T/STOP.
24.Czytnik klucza elektronicznego.
25. Przełączniki wycieraczek / spryskiwaczaszyb / komputera pokładowego.
26. Przełączniki radioodtwarzacza przykierownicy.

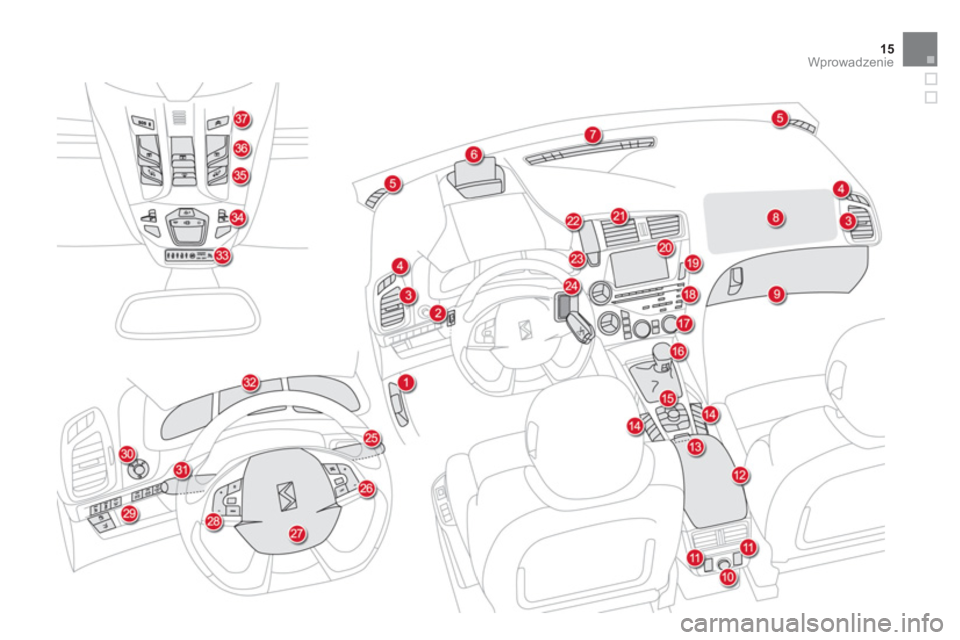

Stanowisko kierowcy
1.
Otwieranie pokrywy silnika. 2.
Regulacja wysokości reflektorów. 3.
Nawiewy boczne, regulowane i zamykane.4.
Dysze odmrażania szyb drzwi przednich.5.
Dysze odmrażania okienek.
6
.Wyświetlanie w polu widzenia drogi. 7.
Dysza odmrażania przedniej szyby.8.Poduszka powietrzna pasażera.9.
Schowek przedni / Wyłączenie poduszkipowietrznej pasażera wewnątrz. 10.Gniazdo zasilania osprzętu 12 V. 11.
Sterowanie podnośników szyb z tyłu.12.Środkowy podłokietnik ze schowkiem. Gniazdo USB / Jack.13.Elektryczny hamulec postojowy.
27.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.28.
Przełącznik regulatora prędkości /
ogranicznika prędkości. 29.
Zespół przełączników (patrz poprzednia
strona). 30.
Regulacja zewnętrznych lusterek
wstecznych. 31.Przełączniki oświetlenia i
kierunkowskazów. 32. Zestaw wskaźnik
Page 17 of 348
15
Wprowadzenie
Page 18 of 348

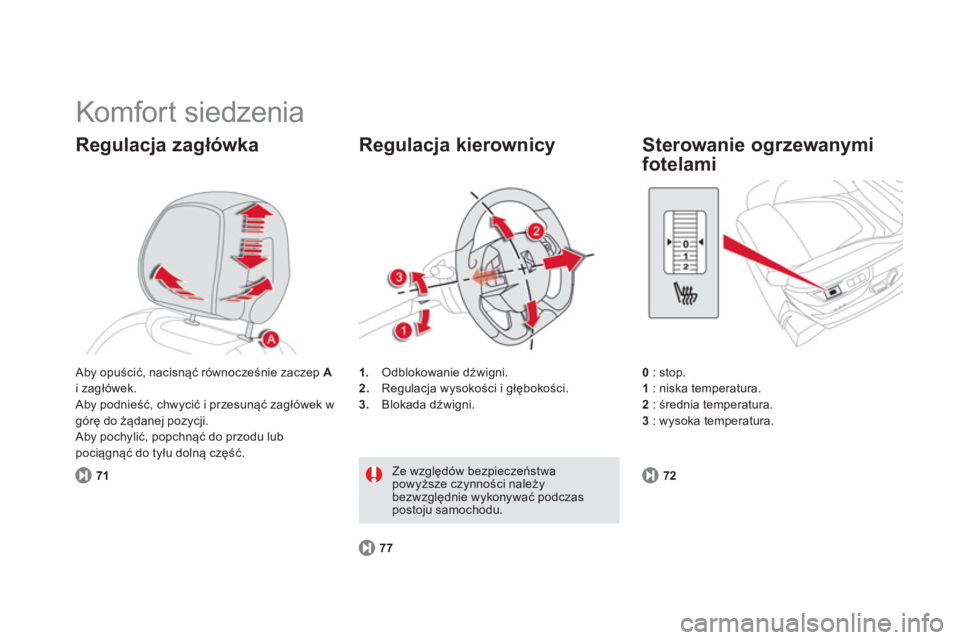

Komfort siedzenia
Regulacja zagłówka
71
1.Odblokowanie dźwigni.
2. Regulacja wysokości i głębokości.3.
Blokada dźwigni.
Regulacja kierownicy
77
Ze względów bezpieczeństwapowyższe czynności należybezwzględnie wykonywać podczaspostoju samochodu.
Sterowanie ogrzewanymi
fotelami
0
: stop.1
: niska temperatura.2
: średnia temperatura. 3
: wysoka temperatura.
Aby opuścić, nacisnąć równocześnie zaczep A
i zagłówek.
Aby podnieść, chwycić i przesunąć zagłówek w górę do żądanej pozycji.
Aby pochylić, popchnąć do przodu lubpociągnąć do tyłu dolną część.
72
Page 19 of 348
17Wprowadzenie

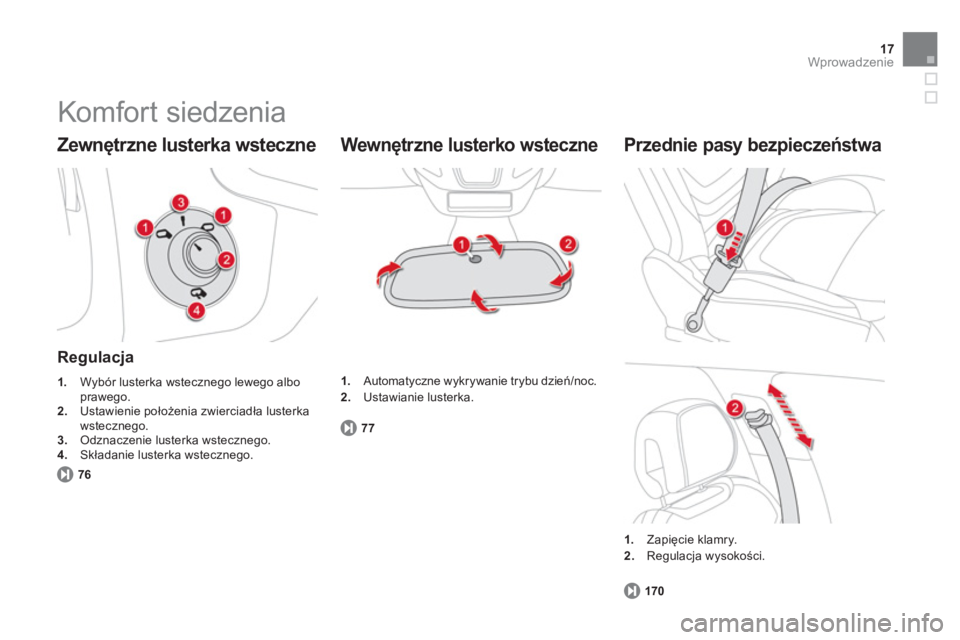

Komfort siedzenia
Zewnętrzne lusterka wsteczne
Regulacja
1.
Wybór lusterka wstecznego lewego alboprawego.2.Ustawienie położenia zwierciadła lusterka
wstecznego.3.Odznaczenie lusterka wstecznego.4. Składanie lusterka wstecznego.
7
6
Wewnętrzne lusterko wsteczne
77
1.Automatyczne wykrywanie trybu dzień/noc.2.
Ustawianie lusterka.
Przednie pasy bezpieczeństwa
170
1.
Zapięcie klamry.2.Regulacja wysokości.
Page 20 of 348

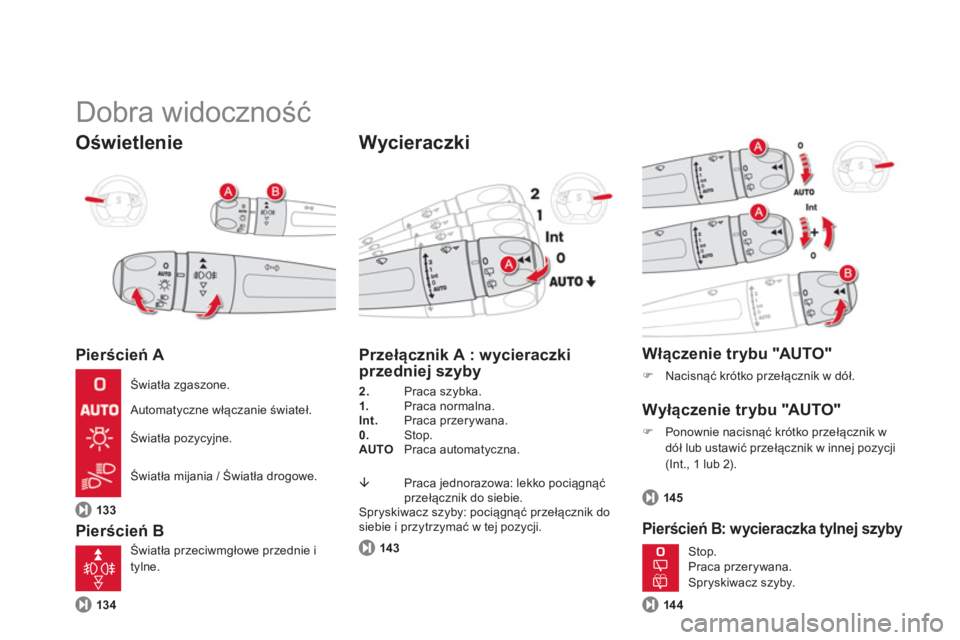

Dobra widoczność
Oświetlenie
Pierścień A
Pierścień B
Wycieraczki
13 4
Przełącznik A : wycieraczkiprzedniej szyby
2.
Praca szybka.
1. Praca normalna.
Int. Praca przerywana.
0. Stop.
AUTO Praca automatyczna.
È
Praca jednorazowa: lekko pociągnąć przełącznik do siebie.
Spryskiwacz szyby: pociągnąć przełącznik do
siebie i przytrzymać w tej pozycji.
143
Włączenie trybu "AUTO"
)Nacisnąć krótko przełącznik w dół.
Wyłączenie trybu "AUTO"
)Ponownie nacisnąć krótko przełącznik w
dół lub ustawić przełącznik w innej pozycji (Int., 1 lub 2).
Pierścień B: wycieraczka tylnej szyby
14 5
14
4
Światła zgaszone.
Automatyczne włączanie
świateł.
Światła poz
ycyjne.
Światła mi
jania / Światła drogowe.
Światła przeciwm
głowe przednie i
tylne. Stop.
Praca przerywana. Spryskiwacz szyby. 13
3
