229Onderhoud

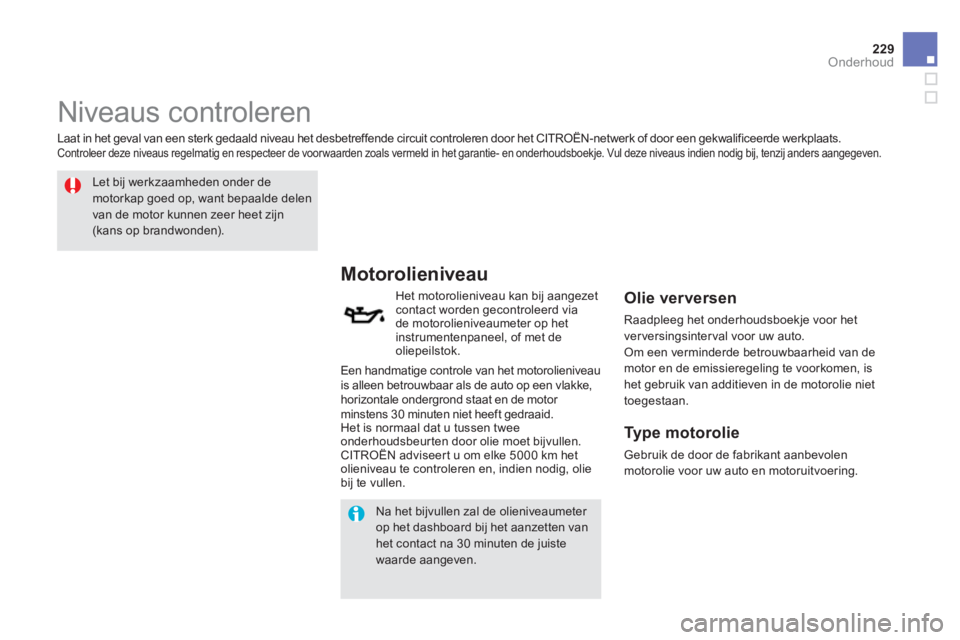

Niveaus controleren


Let bij werkzaamheden onder demotorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden).
Motorolieniveau


Het motorolieniveau kan bij aangezet contact worden gecontroleerd via
de motorolieniveaumeter op het
instrumenten
paneel, of met deoliepeilstok.

Olie verversen

Raadpleeg het onderhoudsboekje voor het
ver versingsinterval voor uw auto.
Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, ishet gebruik van additieven in de motorolie niet
toegestaan.

Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
Na het bijvullen zal de olieniveaumeter op het dashboard bij het aanzetten vanhet contact na 30 minuten de juistewaarde aangeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITRO
ËN-netwerk of door een gekwalificeerde werkplaats. Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het garantie- en onderhoudsboekje. Vul deze niveaus indien nodig bij, tenzij anders aangegeven.
Een handmatige controle van het motorolieniveau is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor
minstens 30 minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen. CITROËN adviseer t u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen.

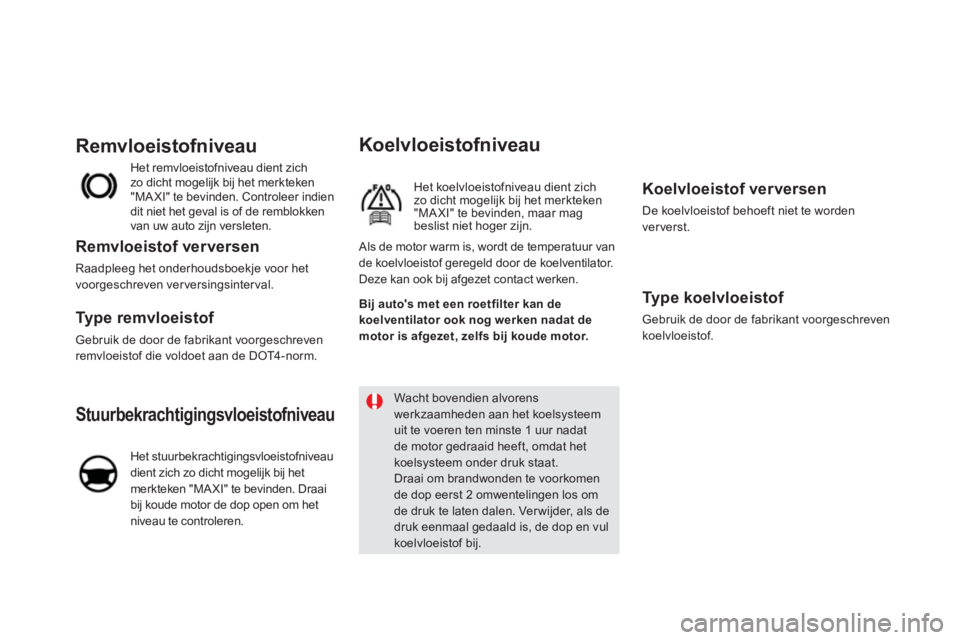

Koelvloeistofniveau
Het koelvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden, maar mag
beslist niet hoger zijn.

Koelvloeistof verversen

De koelvloeistof behoeft niet te worden
v
erverst.


Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.

Stuurbekrachtigingsvloeistofniveau


Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draaibij koude motor de dop open om het
niveau te controleren.
H
et remvloeistofniveau dient zichzo dicht mogelijk bij het merkteken"MA XI" te bevinden. Controleer indien
dit niet het geval is of de remblokken
van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof verversen
Raadpleeg het onderhoudsboekje voor het
voorgeschreven ver versingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschrevenremvloeistof die voldoet aan de DOT4 - n o r m .
Wacht bovendien alvorenswerkzaamheden aan het koelsysteem
uit te voeren ten minste 1 uur nadatde motor gedraaid heeft, omdat hetkoelsysteem onder druk staat. Draai om brandwonden te voorkomende dop eerst 2 omwentelingen los om de druk te laten dalen. Ver wijder, als dedruk eenmaal gedaald is, de dop en vul koelvloeistof bij. Als de motor warm is, wordt de temperatuur van
de koelvloeistof
geregeld door de koelventilator. Deze kan ook bij afgezet contact werken.
Bi
j auto's met een roetfilter kan dekoelventilator ook nog werken nadat demotor is afgezet, zelfs bij koude motor.

231Onderhoud
Gegevens van de vloeistof
Voor een optimale reiniging en om bevriezing te
voorkomen, mag nimmer water worden gebruikt
voor het ver versen of bijvullen van de vloeistof.

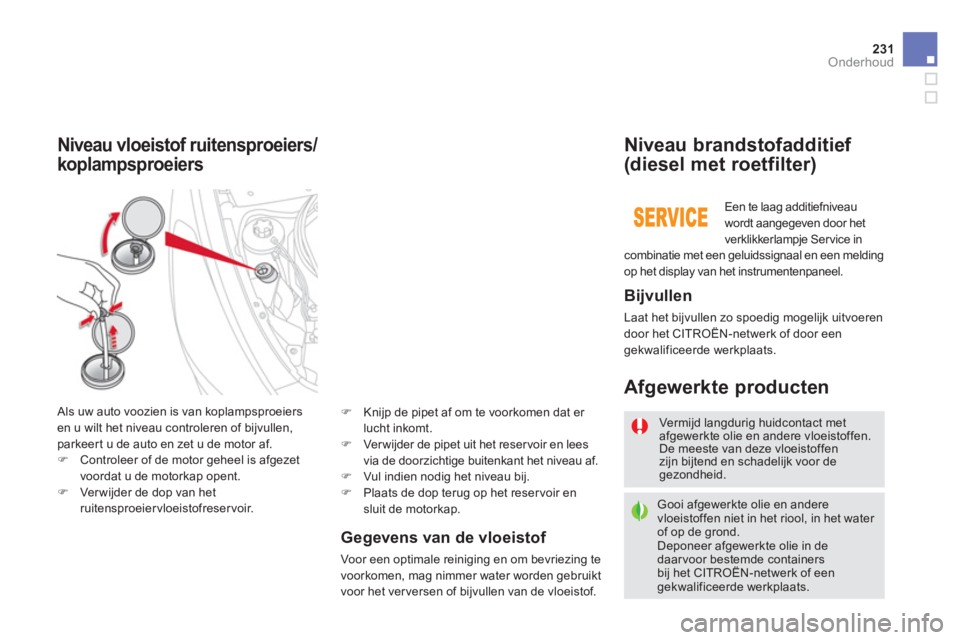

Niveau vloeistof ruitensproeiers/
koplampsproeiers
Als uw auto voozien is van koplampsproeiersen u wilt het niveau controleren of bijvullen, parkeert u de auto en zet u de motor af. )Controleer of de motor geheel is afgezet
voordat u de motorkap opent. )Ver wijder de dop van hetruitensproeiervloeistofreservoir.
Ver mijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.

Gooi afgewerkte olie en andere vloeistoffen niet in het riool, in het water of op de grond.
Deponeer afgewerkte olie in dedaarvoor bestemde containers bij het CITROËN-netwerk of eengekwalificeerde werkplaats.








Afgewerkte producten

Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoerendoor het CITROËN-netwerk of door een gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)

Een te laag additiefniveau
wordt aangegeven door het
verklikkerlampje Service in combinatie met een geluidssignaal en een meldingop het display van het instrumentenpaneel.
) Knijp de pipet af om te voorkomen dat er lucht inkomt. )
Verwijder de pipet uit het reservoir en lees
via de doorzichtige buitenkant het niveau af.) Vul indien nodig het niveau bij.)
Plaats de dop terug op het reser voir en sluit de motorkap.

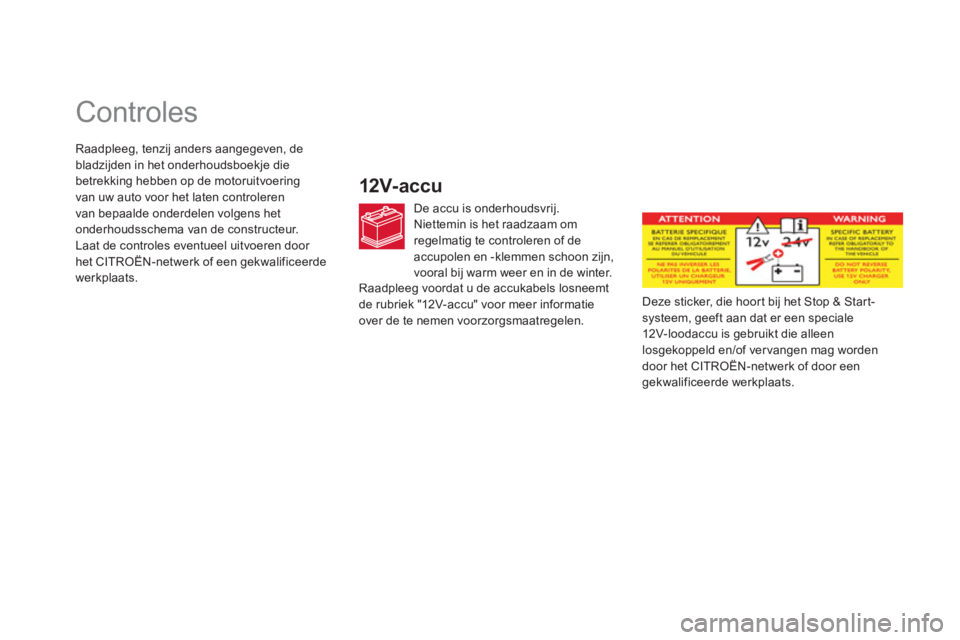

Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter.
Deze sticker, die hoort bi
j het Stop & Start-systeem, geeft aan dat er een speciale
12V-loodaccu is gebruikt die alleen
los
gekoppeld en/of ver vangen mag worden
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Raadpleeg, tenzij anders aangegeven, de
bladzijden in het onderhoudsboekje die
betrekkin
g hebben op de motoruitvoering
van uw auto voor het laten controleren
van bepaalde onderdelen volgens het onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg voordat u de accukabels losneemt de rubriek "12V-accu" voor meer informatie
over de te nemen voorzorgsmaatregelen.

233Onderhoud
Roetfilter (diesel)
Als het roetfilter ver vuild is,
wordt u hierop geattendeerd
door het ti
jdelijk branden van
dit lampje in combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren,zodra de omstandigheden het toelaten,met een snelheid van minimaal 60 km/hrijden tot het lampje dooft. Als het lampje blijft branden is hetminimum brandstofadditiefniveau bereikt: raadpleeg de paragraaf "Niveau brandstofadditief".

Bij een nieuwe auto kunt u de eerste paar keer dat het roetfilter geregenereerd wordt een brandluchtruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheidwordt gereden of de motor langdurig stationair draait, kan bij gasgeven soms rook uit de uitlaat waargenomen worden. Dit heeft geen invloed op deprestaties en heeft geen gevolgen voor het milieu. Laat de
filters periodiek ver vangen
volgens de in het onderhoudsboekje
aangegeven intervallen.
Luchtfilter en interieurfilter
Laat bij het olie ver versen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsboekje
voor het ver vangingsinterval.
Oliefilter
Als de omgeving (veel stof...) en het gebruik (veel stadsverkeer...) daartoe aanleiding geven, moeten de filters twee keer zo vaak
worden vervangen. Een verstopt interieurfilter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.

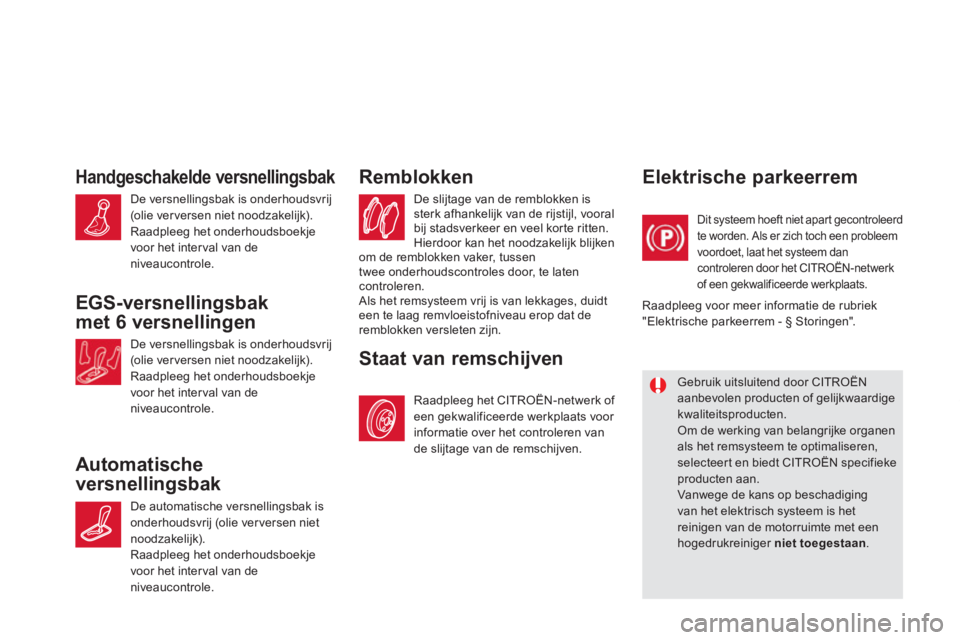

Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.
EGS-versnellingsbak
met 6 versnellingen
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.
Automatische
versnellin
gsbak
De automatische versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).

Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel kor te ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat deremblokken versleten zijn.















Remblokken
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voor
inf
ormatie over het controleren van
de slijtage van de remschijven.

Staat van remschijven
Elektrische parkeerrem

Dit systeem hoeft niet apart gecontroleerd
te worden. Als er zich toch een probleem
voordoet, laat het s
ysteem dan controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.















Gebruik uitsluitend door CITROËNaanbevolen producten of gelijkwaardigekwaliteitsproducten.
Om de werking van belangrijke organen als het remsysteem te optimaliseren,selecteer t en biedt CITROËN specifieke producten aan.
Vanwege de kans op beschadigingvan het elektrisch systeem is het reinigen van de motorruimte met eenhogedrukreiniger niet toegestaan.


Raadpleeg voor meer informatie de rubriek
"Elektrische parkeerrem - § Storingen".

235
Onderhoud

010
Technische gegevens

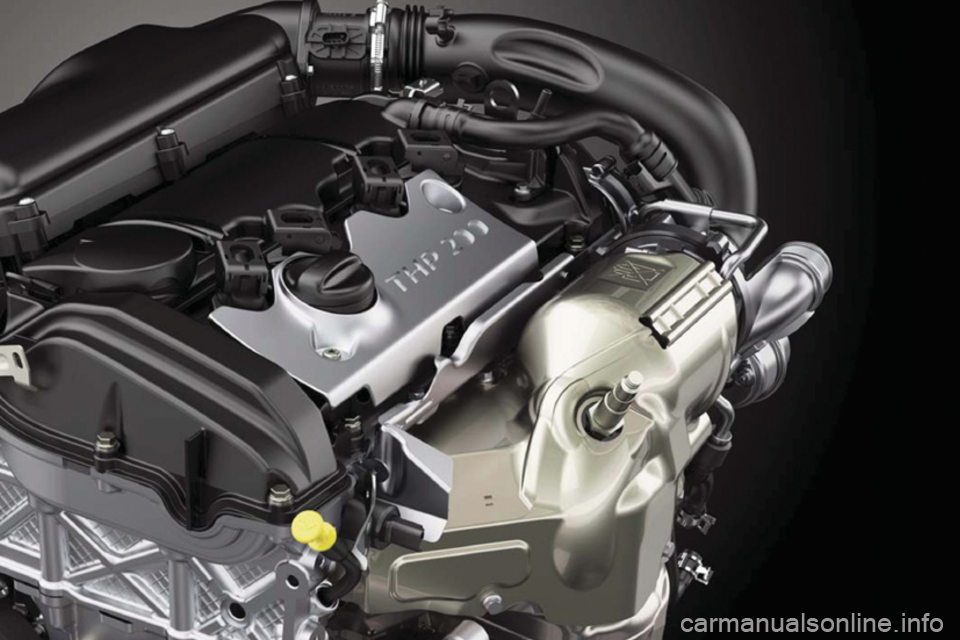

BenzinemotorenTHP
155 BVA6
THP
200 BVM6
Versnellingsbak

Automaat (6 versnellingen)


Handgeschakeld (6 versnellingen)
Type Variant Uitvoering5FV

5FU
Cilinderinhoud
(cm3 )
1 5981 598

Borin
g x slag (mm)

77 x 85,877 x 85,8
Max.vermogen: E
CE-norm (kW)

115
147
Toerental bi
j max.vermogen (t/min) 6 000
5 800

Max.koppel: ECE-norm (Nm)240

275

Toerental bi
j max.koppel (t/min) 1 400
1 700

Brandstof Loodvrij
Loodvrij

Katalysator JaJa

Inhoud carter
(in liter)
Motor
(met vervangen filter)-
-

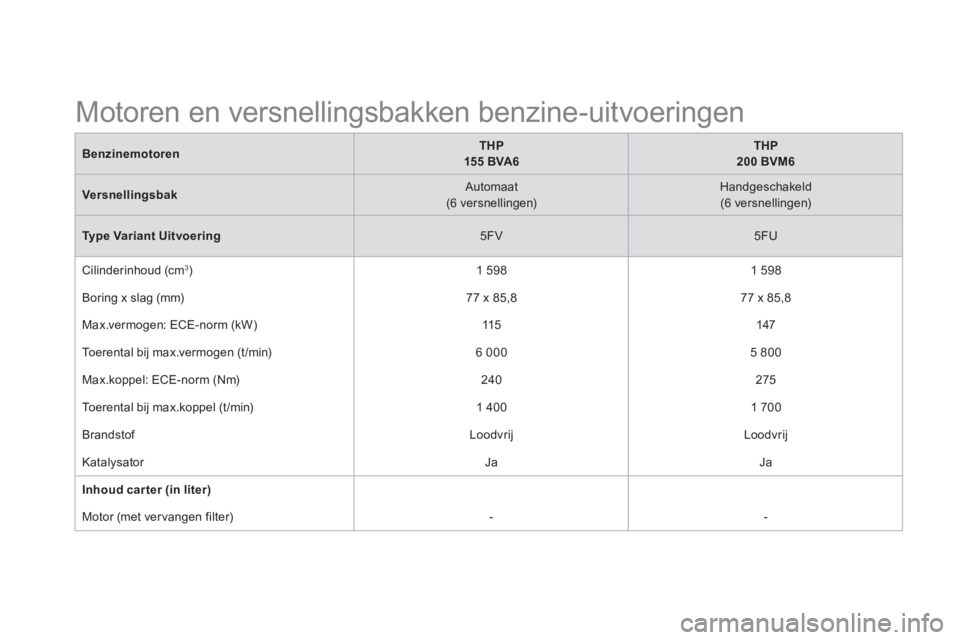

Motoren en versnellingsbakken benzine-uitvoeringen
