Mootori käivitamine ja seiskamine
)Sisestage elektrooniline võti lugejasse. )Vajutage automaat- või elektriliselt juhitavatemanuaalkäigukastiga sõidukite puhulpiduripedaalile ja manuaalkäigukastiga
sõidukite puhul vajutage siduripedaal põhja.
Käivitamine elektroonilise
v
õtmega
Käivitamine süsteemiga
"Võt m et a sissepääs ja
käivitamine"


Kui üks neist käivitamise tingimustest ei ole täidetud, ilmub näidikule teade.Mõnkord tuleb rooli keerata ja samalajal "START/STOP" nupule vajutada, et roolisammast vabastada ; sellisel juhulilmub vastav teade.
Manuaalkäigukasti korralviiga käigukang vabakäigu asendisse. Elektriliselt juhitava manuaalkäigukasti korralviige käigukang asendisse N.
Automaatkäigukasti korral
viige käigukast asendisse Pvõi N
.
Diiselmootoriga sõidukid
käivituvad miinuskraadide korral alles siis, kuieelsoojenduse märgutuli on kustunud.
Kui see märgutuli süttib pärast vajutustnupule "STA R T/STOP", peate hoidmapiduripedaali all kuni märgutule kustumiseni ja ei tohi vajutada uuesti nupule "STA R T/STOP" enne mootori täielikku käivitumist.
)
Kui elektrooniline võti on sõidukis sees(seda ei pea lugejasse panema), vajutage
piduripedaalile automaatkäigukasti võielektriliselt juhitava manuaalkäigukasti
puhul või vajutage siduripedaal põhja
manuaalkäigukasti puhul.
) Vajutage nupule "START/STOP". Mootor käivitub (vt. allolevat
diiselmootorite infot).)Vajutage nupule "START/STOP".
Mootor käivitub (vt. allolevad
diisemootorite infot
).
Süsteemi "Võtmeta sissepääs jakäivitamine" elektrooniline võti peabasuma määratud piirkonnas.
Turvalisuse tagamiseks ei tohi sellestpiirkonnast lahkuda, kui sõiduk töötab.

101Juhtimine

Seiskamine elektroonilise
v
õtmega
)Peatuge.
Võtme unustamine
Kui elektroonilise võtme lugejasse unustate, ilmub juhiukse avamisel vastav hoiatusteade.


Sõiduki peatamine
s
üsteemiga "Võtmeta
s
issepääs ja käivitamine"
)Peatage sõiduk.
Kui sõiduk ei ole paigal, siis mootor ei
seisku.

Süüde ilma mootori
käivitamiseta
(lisaseadmete asend)
)
Kui elektrooniline võti asub sõidukis sees, vajutage nupule"
START/STOP
".
Mootor seiskub ja roolisammas lukustub.
) Vajutage nupule " START/STOP
".
Mootor seiskub ja roolisammas lukustub.











Kaitse varguse eest


Elektrooniline käivitustakistus
Süütevõtmed on varustatud salakoodi sisaldava
mikrosüsteemiga. Süüte sisselülitamisel
kontrollitakse süütevõtme koodi ja äratundmise
korral sõiduk käivitub.
Elektrooniline käivitustakistus lukustabmootori kontrollsüsteemi kohe pärast süüte
väljalülitamist ja takistab mootori käivitamist sissemurdjate poolt.
Süsteemi rikke korral ilmub ekraanile teade.
Sellisel juhul sõiduk ei käivitu ; pöörduge kiiresti CITROËN esindusse.
Kui elektrooniline võti on lugejas või s
üsteemi
Võtmeta sissepääs ja käivitamine võti on
sõidukis sees ja vajutate nupule "START/STOP", aga pedaalidele mitte, saate süüte
sisse või välja lülitada ja lisaseadmed aktiveerida.
)Eemaldage elektrooniline võti lugejast.
)
Vajutage nupule "STA R T/STOP",näidikuplokk süttib, aga mootor ei käivitu. )
Vajutage uuesti nupule, etsüüde välja lülitada ja sõidukit
lukustada.

Kui kasutate lisaseadmete asendit liigakaua, lülitub säästurežiim auromaatseltsisse, et vältida aku tühjakssaamist.

Käivitamine rikke korral
s
üsteemiga "Võtmeta sissepääsja käivitamine"
Kui elektrooniline võti on oma kohal ja teie sõiduk ei käivitu pärast vajutust nupule
"STA R T/STOP" :)Sisestage elektrooniline võti lugejasse. )Automaatkäigukasti või elektriliselt
juhitava manuaalkäigukasti puhul vajutagepiduripedaalile, manuaalkäigukasti puhul
vajutage siduripedaal lõpuni alla. )Vajutage nupule "STA R T/STOP".
Mootor käivitub. H
äda korral võib mootori ilma vajalikke
tingimusi täitmata peatada. Selleks vajutageumbes kolme sekundi jooksul nupule "START/STOP".
Sellisel juhul blokeerub roolisammas, kui
sõiduk peatub.

Kui elektrooniline võti ei ole enam oma kohal,
kui te sõidate või soovite mootorit seisata,
ilm
ub näidikule teade.

Hädapeatumine
Süsteem "Võtmeta sissepääs ja
k
äivitamine" ei tunne võtit ära
)Vajutage umbes kolme sekundi jooksulnupule "START/STOP", kui soovite
mootorit vägisi seisata (ilma võtmeta ei saa
uuesti käivitada).

Stop & Start
Tööpõhimõte
Mootori lülitumine STOP režiimile
Näidikul süttib märgutuli "ECO"
ja mootor läheb automaatselt ooterežiimile :
- elektriliselt
juhitava manuaalkäigukastipuhul,
kui sõidukiirus on alla 8 km/h,vajutage piduripedaal alla või viigekäigukang asendisse N.
Kui teie sõidukis on loendur, näitab see sõidu jooksul kasutatud STOP režiimi aega. Loendur nullitake iga kord, kui süüde nupu " STA R T/STOP " abil sisse lülitatakse.

Ärge kunagi tankige, kui mootor onSTOP režiimil ; lülitage süüde kindlastinupu " STA R T/STOP " abil välja.
Parkimismanöövrite ajal ei hakka STOP režiim tööle tagurdamise lõpetamiselejärgneva paari sekundi jooksul. STOP režiim ei muuda sõiduki funktsioone, näiteks pidurdust,roolivõimendit jne.


Eriolukord : STOP režiim ei ole
saadaval
STOP režiim ei aktiveeru, kui :


- juhiuks on lahti,

- juhi turvavöö on lahti tehtud,

- sõidukiirus ei ole pärast viimast nupuga
" STA R T/STOP " käivitamist ületanud
10 km/h,

- elektriline seisupidur on rakendatud või
rakendamisel,

- salongi kliima seda nõuab,

- udu eemaldamine akendelt on aktiveeritud,

- mõned tingimused (aku pinge, mootori
temperatuur, pidurdusvõimendi,
välistemperatuur...) seda takistavad, et
tagada kontrolli süsteemi üle.

Sellisel juhul vilgub märgutuli "ECO"
mõne sekundi jooksul ja seejärel kustub.
Stop & Start süsteem viib liikluses ette tulevate peatumiste (valgusfoor, ummikud jne.) korral mootori kohe ooterežiimile (STOP). Mootor käivitub uuesti automaatselt kohe, kui soovite uuesti sõitma hakata (STA R T). Taaskäivitumine toimub hetkega, kiiresti ja vaikselt.
Täielikult linnaliikluseks kohandatud Stop & Start võimaldab vähendada kütusekulu, heitgaaside hulka ja müra seisu ajal.
See on
täiesti normaalne.

123Juhtimine

Mootori lülitumine START
režiimile
Märgutuli "ECO"
kustub ja mootor käivitub automaatselt elektriliseltjuhitava manuaalkäigukasti puhul:


●
kui k
äigukang on asendis Avõi M
, tõstke jalg piduripedaalilt,

●
või kui käigukang on asendis Njapiduripedaal lahti lastud, viige käigukang asendisse Avõi M
,

●
või valige tagurpidikäik.
START režiim hakkab automaatselt tööle, kui :
- juhiuks on avatud,
- juhi turvavöö on lahti tehtud,
- elektriliselt juhitava manuaalkäigukastigasõiduki kiirus ületab 11 km/h,
- elektrillist seisupidurit rakendatakse,
- mõned tin
gimused (aku pinge, mootori
temperatuur, pidurdusvõimendi,
välistemperatuur...) seda takistavad, et
tagada kontrolli süsteemi üle.
Eriolukord : START režiim
hakkab automaatselt tööle

Kui blokeerimine toimus STOP režiimil, käivitub mootor kohe uuesti.
Blokeerimiseks va
jutage ükskõik millal nupule "ECO OFF"
.
Nupu tuli süttib ja ekraanile ilmub teade.


Blokeerimine
Sellisel juhul vilgub märgutuli "ECO"
mõne sekundi jooksul ja seejärelkustub.
See on täiesti normaalne.

Süsteem aktiveerub uuesti automaatseltiga kord nupuge " STA R T/STOP " käivitamisel.

Ta a s a k t i v e e r i m i n e
Vajutage uuesti nupule "ECO OFF".Süsteem on uuesti aktiivne ; nupu tuli kustub jaekraanile ilmub teade.


Rike

Süsteemi rikke korral vilgub nupu "ECO OFF"
tuli ja seejärel jääb põlema.
Laske süsteem CITROËN esinduses või kvalifitseeritud töökojas üle kontrollida.
STOP režiimi rikke korral võib mootor välja surra.
Kõik näidikuploki märgutuled süttivad.
Olenevalt versioonist võib ilmuda ka teade,
mis käsib teil viia käigukangi asendisse N ja
vajutada piduripedaalile.
Sellisel
juhul tuleb süüde välja lülitada ja
mootor uuesti nupu "START/STOP" abil käivitada.
Enne mootoriruumis toimetamistblokeerige Stop & Start süsteem, et vältida vigastusi STA R T r e ž i i m iautomaatse töölehakkamise tõttu.
See süsteem va
jab erilise tehnoloogia ja
omadustega akut (andmed on saadaval CITROËN esinduses).
CITROËN poolt mittesoovitatud akupaigaldamine võib põhjustada häireid süsteemitöös.
Laadimiseks kasutage 12 V laadijaid ja ärgepooli segi ajage.


Hooldus

Stop & Star t süsteemi juures kasutatakse keerukat tehnoloogiat. Kõik selle süsteemiga seotud tööd tuleblasta teostada kvalifitseeritud töökojas, kus on olemas vajalik kompetentsusja sobivad vahendid, mida CITROËN müügivõrk teile tagada suudab.

225
Kontrollimine

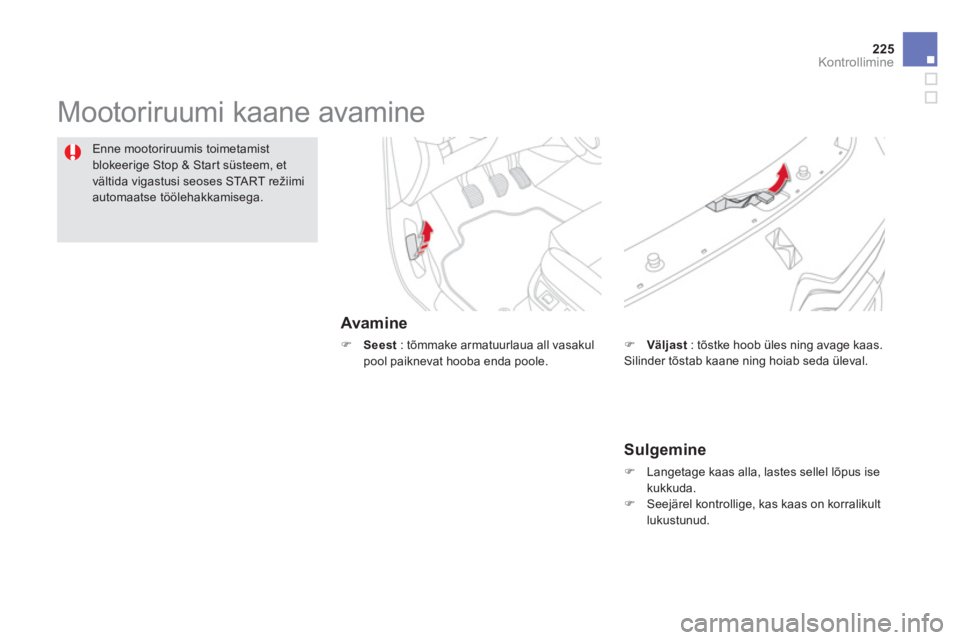

Mootoriruumi kaane avamine
Avamine
)
Seest
: tõmmake armatuurlaua all vasakul
pool paiknevat hooba enda poole.
Enne mootoriruumis toimetamist
blokeerige Stop & Start süsteem, etvältida vigastusi seoses STA R T r e ž i i m iautomaatse töölehakkamisega.


Sulgemine
)
Langetage kaas alla, lastes sellel lõpus ise kukkuda.)
Seejärel kontrollige, kas kaas on korralikult
lukustunud.


)Väljast
: tõstke hoob üles ning avage kaas.
Silinder tõstab kaane ning hoiab seda üleval.

339Tähestikuline indeks
Rehvirõhuandur...........................................172Riskipiirkondade uuendamine....................262Rool (reguleerimine)......................................83Roolilukk ......................................................101Roolivõimendi vedeliku tase.......................230Rõhu kontrollimine (komplektiga)...............186
S
Saatevalgustus (Follow me home)......142,144Sagedased kontrollimised ..................232-234Sagedasemad hooldustööd..........................25Salongifilter.................................................r233Salongifiltri vahetamine..............................233Salongivalgustus.................................153, 154Salongivarustus............................................84Seadmete sisselülitumise
märgutuled ................................31,33, 35,37Seisupidur...................................................r234Sigaretisüütaja ..............................................85Sisend .........................................................317Soojendus .....................................................25Stop & Start...............................49,68, 93, 96,122,210,225, 232Sulgumistakistus ..........................................66Superlukustus.........................................55,56Suulised teated ...........................................268
U
Suunatuled..................144,170,199, 202, 204Suunatuli (dubleeriv külgmine)...................203Suusaluuk .....................................................87Sõiduki asukoha kindlakstegemine ..............54Sõiduki identifitseerimine............................245Sõiduki käivitamine ............. 100, 102, 114, 118Sõiduki peatamine..............100,102, 114, 118Sõiduki seerianumber.................................r245Sõidurea märgistuse tahtmatu ületamise
hoiatus (AFIL)...........................................125Säästlik juhtimisviis .......................................25Säästlik sõiduviis (nõuanded) .......................25Säästurežiim ..............................................213Süüde ....................................................55,101Süüte sisselülitamine ............................55,101
Udu eemaldamine klaasidelt........................96Udutuled......................................................199USB mäluseade............................................86USB pesa ..............................................86,315
Tankimine................................................68-70Ta s e m e d ja kontrollimised....226, 227,229-231Te ejuhatamine.....................................258,265Tehnilised andmed ..............238, 239,241,242Telefon .................................................274, 276TMC (liiklusinfo) .........................................271Tootja andmeplaat......................................245Tu h a t o o s (liigutatav)......................................84Tu l e d (reguleerimine)..................................146Tu l e d e automaatsüttimine..................139,142Tuledelüliti...........................................138,144Tu l e d e p e s u r........................................r150, 231Tuledepesuvedeliku tase............................231Tulede põlemaunustamine ..........................140Tu l e d e r eguleerimine..................................146Tu n g r a ud ..................................................... 192Turvapadjad..................................................39Turvavööd....................................161, 176-178Turvavööde kõrguse reguleerimine............177Tuulutus.............................................25, 90,91Tuulutusavad.................................................90Täitmine (komplektiga)................................186Tööriistad....................................................192
T
Tagaistmed..............................................79, 81Tagaistme käetugi.........................................87Tagaklaas (jää eemaldamine).................82,96Ta g a k l a a s i p e s u r..........................................r150Tagaklaasipuhasti .......................................150Tagumine udutuli .........................................204
Tagumised udutuled....................................140Tagurdamisel parkimise abisüsteem .......... 133Tagurduskaamera.......................................135Tagurdustuled.............................................204Ta h a v a a t e p e egel (sisemine).........................83Tahmafilter..................................r230, 231,233Tahmaosakeste filtri puhastamine ..............233

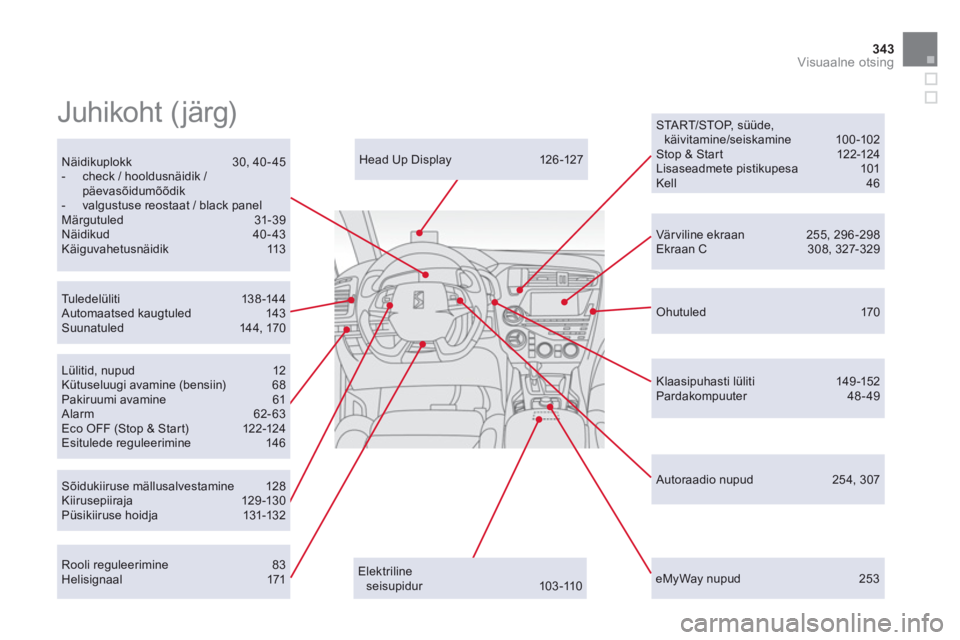

343Visuaalne otsing

eMyWay nupud 253
Head Up Display 126 -127
Sõidukiiruse mällusalvestamine 128Kiirusepiiraja 129-13 0 Püsikiiruse hoidja 131-132

Tu l e d e lüliti 138-14 4 Automaatsed kaugtuled 143Suunatuled 144, 170
Klaasipuhasti lüliti 149-152 Pardakompuuter 48- 49
Näidikuplokk 30, 40-45- check / hooldusnäidik / päevasõidumõõdik- valgustuse reostaat / black panel Märgutuled 31-39Näidikud 40-43 Käiguvahetusnäidik 113 Vär viline ekraan 255, 296 -298 Ekraan C 308, 327-329

Juhikoht ( järg)
Elektrilineseisupidur 103-11 0
START/STOP, süüde, käivitamine/seiskamine 100-102 Stop & Start 122-124 Lisaseadmete pistikupesa 101 Kell 46

Ohutuled 170


Autoraadio nupud 254, 307
Rooli reguleerimine 83 Helisignaal 171
Lülitid, nupud 12 Kütuseluugi avamine (bensiin) 68 Pakiruumi avamine 61 Alarm 62-63 Eco OFF (Stop & Start) 12 2-124Esitulede reguleerimine 146
