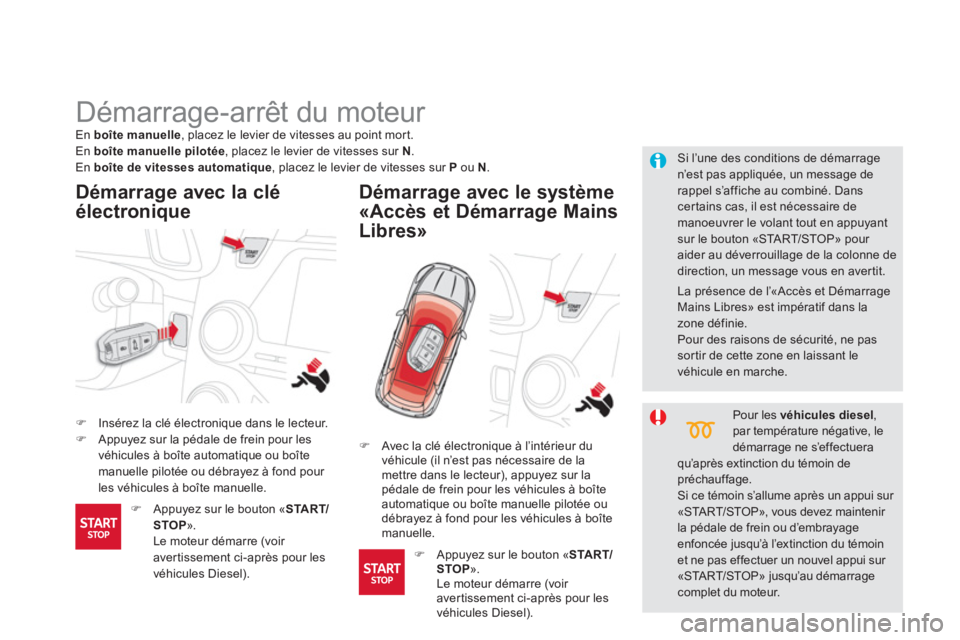

Démarrage-arrêt du moteur
)Insérez la clé électronique dans le lecteur.)Appuyez sur la pédale de frein pour les
véhicules à boîte automatique ou boîte
manuelle pilotée ou débrayez à fond pour les véhicules à boîte manuelle.
Démarrage avec la clé
électronique
Démarra
ge avec le système
«Accès et Démarrage Mains
Libres»

Si l’une des conditions de démarrage n’est pas appliquée, un message de rappel s’affiche au combiné. Dans cer tains cas, il est nécessaire de manoeuvrer le volant tout en appuyant sur le bouton «STA R T/STOP» pour aider au déverrouillage de la colonne de direction, un message vous en aver tit.
Enboîte manuelle
, placez le levier de vitesses au point mort. Enboîte manuelle pilotée
, placez le levier de vitesses sur N.
En boîte de vitesses automatique, placez le levier de vitesses sur Pou N.


Pour les véhicules diesel
,
par température négative, le démarrage ne s’effectueraqu’après extinction du témoin depréchauffage. Si ce témoin s’allume après un appui sur «STA R T/STOP», vous devez maintenir la pédale de frein ou d’embrayageenfoncée jusqu’à l’extinction du témoin et ne pas effectuer un nouvel appui sur «START/STOP» jusqu’au démarrage complet du moteur.
)
Avec la clé électronique à l’intérieur du
véhicule (il n’est pas nécessaire de la
mettre dans le lecteur), appuyez sur la pédale de frein pour les véhicules à boîte
automatique ou boîte manuelle pilotée ou
débrayez à fond pour les véhicules à boîte
manuelle.
) Appuyez sur le bouton «START/
STOP». Le moteur démarre (voir
avertissement ci-après pour les
véhicules Diesel).

)Appuyez sur le bouton « START/
STOP».
Le moteur démarre (voir avertissement ci-après pour les
véhicules Diesel).

La présence de l’«Accès et DémarrageMains Libres» est impératif dans la zone définie.
Pour des raisons de sécurité, ne pas sortir de cette zone en laissant levéhicule en marche.

101Conduite

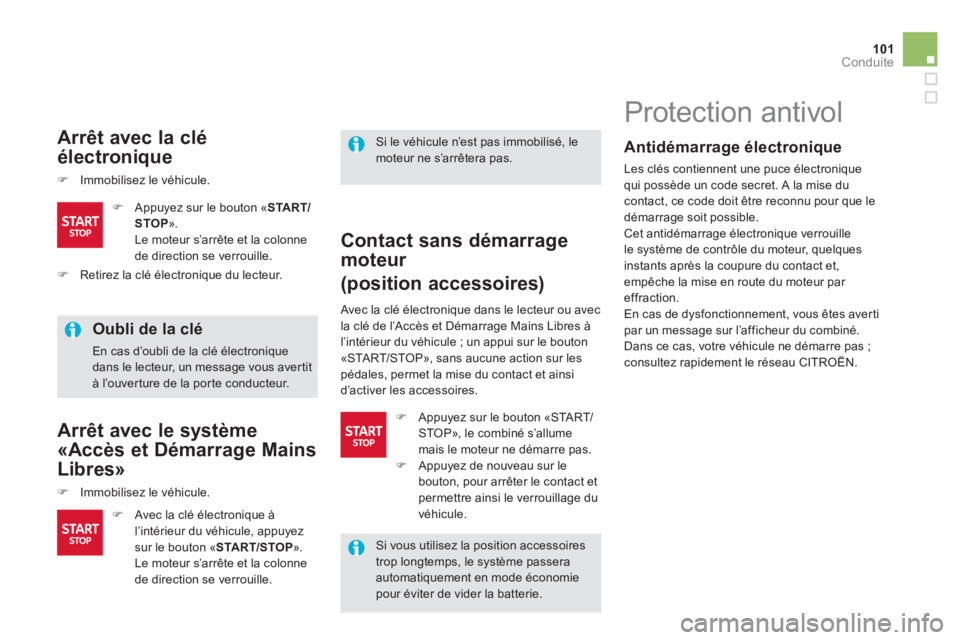

Arrêt avec la clé
électronique
)Immobilisez le véhicule.


Oubli de la clé

En cas d’oubli de la clé électronique dans le lecteur, un message vous aver tità l’ouver ture de la por te conducteur.



Arrêt avec le système
«Accès et Démarrage Mains
Libres»
)Immobilisez le véhicule.
Si le véhicule n’est pas immobilisé, le
moteur ne s’arrêtera pas.

Contact sans démarrage
moteur
(position accessoires)
)
Avec la clé électronique à l’intérieur du véhicule, appuyez sur le bouton « START/STOP».
Le moteur s’arrête et la colonne de direction se verrouille.
)
Appuyez sur le bouton «START/STOP ».
Le moteur s’arrête et la colonne de direction se verrouille.











Protection antivol


Antidémarrage électronique

Les clés contiennent une puce électronique qui possède un code secret. A la mise ducontact, ce code doit être reconnu pour que le
démarrage soit possible.
Cet antidémarrage électronique verrouille
le système de contrôle du moteur, quelques
instants après la coupure du contact et,
empêche la mise en route du moteur par effraction.
En cas de dysfonctionnement, vous êtes averti
par un message sur l’afficheur du combiné.
Dans ce cas, votre véhicule ne démarre pas ;
consultez rapidement le réseau CITROËN.

Avec la cl
é électronique dans le lecteur ou avec la clé de l’Accès et Démarrage Mains Libres àl’intérieur du véhicule ; un appui sur le bouton
«START/STOP», sans aucune action sur les pédales, permet la mise du contact et ainsi d’activer les accessoires.
)Retirez la clé électronique du lecteur.
)
Appuyez sur le bouton «STA R T/STOP», le combiné s’allume mais le moteur ne démarre pas.)
Appuyez de nouveau sur le
bouton, pour arrêter le contact et
permettre ainsi le verrouillage du
véhicule.

Si vous utilisez la position accessoirestrop longtemps, le système passeraautomatiquement en mode économie pour éviter de vider la batterie.

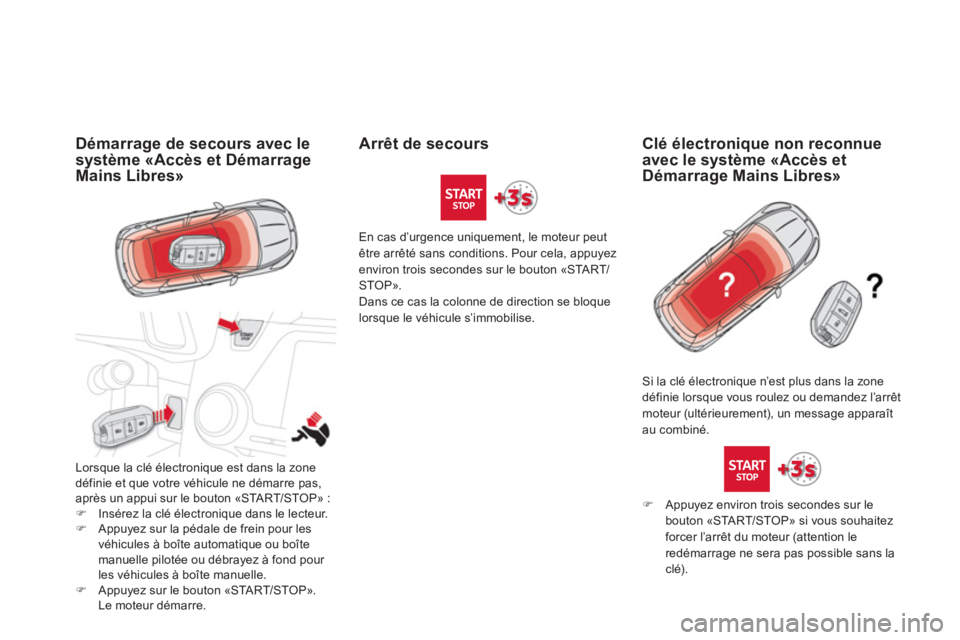

Démarrage de secours avec le
s
ystème «Accès et Démarrage Mains Libres»
Lorsque la clé électronique est dans la zone
définie et que votre véhicule ne démarre pas,
après un appui sur le bouton «STA R T/STOP» : )Insérez la clé électronique dans le lecteur.)Appuyez sur la pédale de frein pour les
véhicules à boîte automatique ou boîte
manuelle pilotée ou débrayez à fond pour les véhicules à boîte manuelle.)Appuyez sur le bouton «START/STOP».
Le moteur démarre.
En cas d’ur
gence uniquement, le moteur peut être arrêté sans conditions. Pour cela, appuyez environ trois secondes sur le bouton «STA R T/STOP».
Dans ce cas la colonne de direction se bloque
lorsque le véhicule s’immobilise.

Si la clé électronique n’est plus dans la zone
définie lorsque vous roulez ou demandez l’arrêtmoteur (ultérieurement), un message apparaîtau combiné.

Arrêt de secours
Clé électronique non reconnue
avec le système «Accès etDémarrage Mains Libres»
)Appuyez environ trois secondes sur le
bouton «START/STOP» si vous souhaitez
forcer l’arrêt du moteur
(attention le redémarrage ne sera pas possible sans la clé).

103Conduite

Il est conseillé de ne pas serrer le freinde stationnement en cas de grand froid (gel) et en cas de remorquage(dépannage, caravane...). Pour cela, contact mis, desserrez manuellement le frein de stationnement puis avant de couper le contact : )Boîte de vitesses manuelle
:engagez la 1ère
vitesse ou la marchearrière.)Boîte manuelle pilotée
:sélectionnez la position Aou R . )Boîte de vitesses automatique:sélectionnez la position Pou R.


Le frein de stationnement électrique conjuguedeux modes de fonctionnement :

-
Serrage/Desserrage automatique Le serrage est automatique à l’arrêt dumoteur, le desserrage est automatique à la mise en mouvement du véhicule (activés par défaut),-Serrage/Desserrage manuel Le serrage manuel du frein de stationnement se fait en tirant la palette decommande A. Le desserrage manuel se fait en tirant
puis en relâchant la palette, tout en appuyant
sur la pédale de frein.
A l’ouver ture de la por te conducteur, un signalsonore retentit et un message s’affiche si le
frein n’est pas serré.
Programmation du mode
automatique
Selon le pays de commercialisation du
véhicule, le serrage automatique à la coupure
du moteur et le desserrage automatique à la
mise en mouvement du véhicule peuvent être
désactivés.
Vous pouvez consultez le réseau CITROËN ouun atelier qualifié pour l’activer.
Dans ce cas, la pro
grammation se
fait par le menu de configuration.

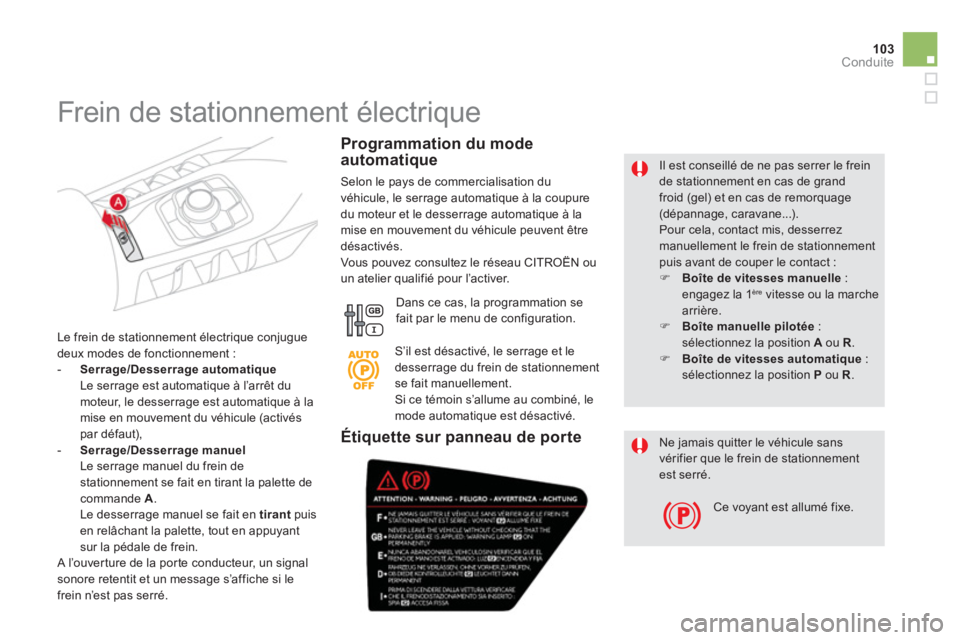

Frein de stationnement électrique
S’il est désactivé, le serrage et le
desserrage du frein de stationnement se fait manuellement.Si ce témoin s’allume au combiné, le
mode automatique est désactivé.
Ne jamais quitter le véhicule sansvérifier que le frein de stationnement est serré.

Ce voyant est allumé fixe.
Étiquette sur panneau de porte

Contact mis ou moteur tournant, pour
desserrer le frein de stationnement, appuyezsur la pédale de frein, tirez
puis relâchez la palette A.
Le desserrage complet du frein de
stationnement est si
gnalé :

Desserrage manuel



- par l’extinction du témoin defreinage et du témoin Psur la
palette A ,

- par l’affichage du message
«Frein de parking desserré».

Si vous tirez la palette Asans enfoncer lapédale de frein, le frein de stationnement ne
se desserre pas et un message apparaît aucombiné. En cas de besoin, vous
pouvez effectuer unserrage maximum
du frein de stationnement.
Il est obtenu par un tirage longde la palette Ajusqu’à l’obtention du message «Frein de parking serré au maximum» et d’un signalsonore.Le serrage maximum est indispensable :

- avec un véhicule tractant une caravaneou une remorque, lorsque les fonctions automatiques sont activées et que vouseffectuez un serrage manuel,

- lorsque les conditions de pente
sont susceptibles de varier lors dustationnement (exemples : transpor t en
bateau, en camion, remorqua
ge).

Serrage maximum


En cas de remorquage, de véhiculechargé ou de stationnement en for tepente, réalisez un serrage maximum puis tournez les roues vers le trottoir et engagez un rappor t de vitesse quandvous stationnez.
Après un serrage maximum, le temps de desserrage est plus long.


Avant de sortir du véhicule, vérifiez bien que les témoins de frein destationnement sont allumés fixe aucombiné et sur la palette A.
Véhicule à l’arrêt, pour serrer le frein de stationnement, moteur tournant ou arrêté, tirezla palette A.

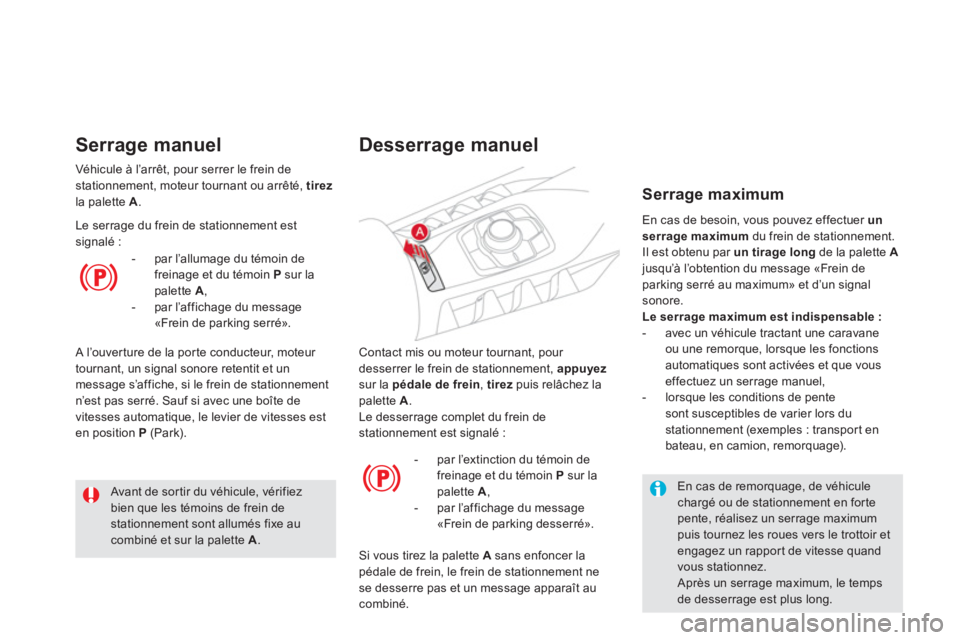

Serrage manuel
Le serrage du frein de stationnement estsignalé :


- par l
’allumage du témoin de
freinage et du témoin P sur lapalette A ,

- par l’affichage du message
«Frein de parking serré».

A l’ouver ture de la por te conducteur, moteur
tournant, un signal sonore retentit et unmessage s’affiche, si le frein de stationnementn’e s t pas serré. Sauf si avec une boîte de
vitesses automatique, le levier de vitesses est
en position P (Park).

105
Conduite
Avant de sor tir du véhicule, vérifiez bien que les témoins de frein destationnement sont allumés fixe aucombiné et sur la palette A.
Ne laissez pas un enfant seul à l’intérieur du véhicule, contact mis,il pourrait desserrer le frein de stationnement.

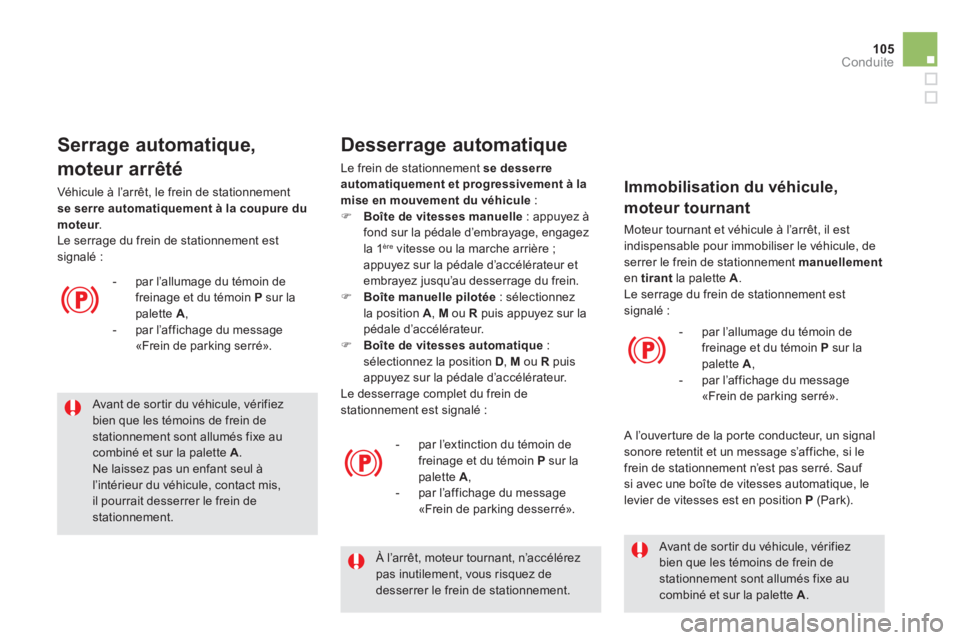

Serrage automatique,
moteur arrêté



- par l’allumage du témoin de
freinage et du témoin P sur lapalette A ,

- par l’affichage du message
«Frein de parking serré». Véhicule à l’arrêt
, le frein de stationnement
se serre automatiquement à la coupure dumoteur.r Le serrage du frein de stationnement estsignalé :
Desserrage automatique
Le frein de stationnement se desserre automatiquement et progressivement à la mise en mouvement du véhicule
:)Boîte de vitesses manuelle
: appuyez à
fond sur la pédale d’embrayage, engagez la 1èrevitesse ou la marche arrière ;
appuyez sur la pédale d’accélérateur et embrayez jusqu’au desserrage du frein.)Boîte manuelle pilotée : sélectionnez la position A
, Mou R
puis appuyez sur la
pédale d’accélérateur.
)Boîte de vitesses automatique: sélectionnez la position D , Mou R
puis
appuyez sur la pédale d’accélérateur.
Le desserrage complet du frein de
stationnement est signalé :


- par l’extinction du témoin de
freina
ge et du témoin P sur lapalette A ,

- par l’affichage du message
«Frein de parking desserré».

À l’arrêt, moteur tournant, n’accélérezpas inutilement, vous risquez de
desserrer le frein de stationnement.




Avant de sor tir du véhicule, vérifiez bien que les témoins de frein de stationnement sont allumés fixe au combiné et sur la palette A.


Immobilisation du véhicule,
moteur tournant

Moteur tournant et véhicule à l’arrêt, il est
indispensable pour immobiliser le véhicule, de
serrer le frein de stationnement manuellementen tirantla palette A.
Le serrage du frein de stationnement est signalé :
- par l
’allumage du témoin defreinage et du témoin Psur la palette A,
- par l’affichage du message«Frein de parking serré».

A l’ouver ture de la por te conducteur, un signal sonore retentit et un message s’affiche, si le frein de stationnement n’est pas serré. Sauf si avec une boîte de vitesses automatique, lelevier de vitesses est en position P (Park).

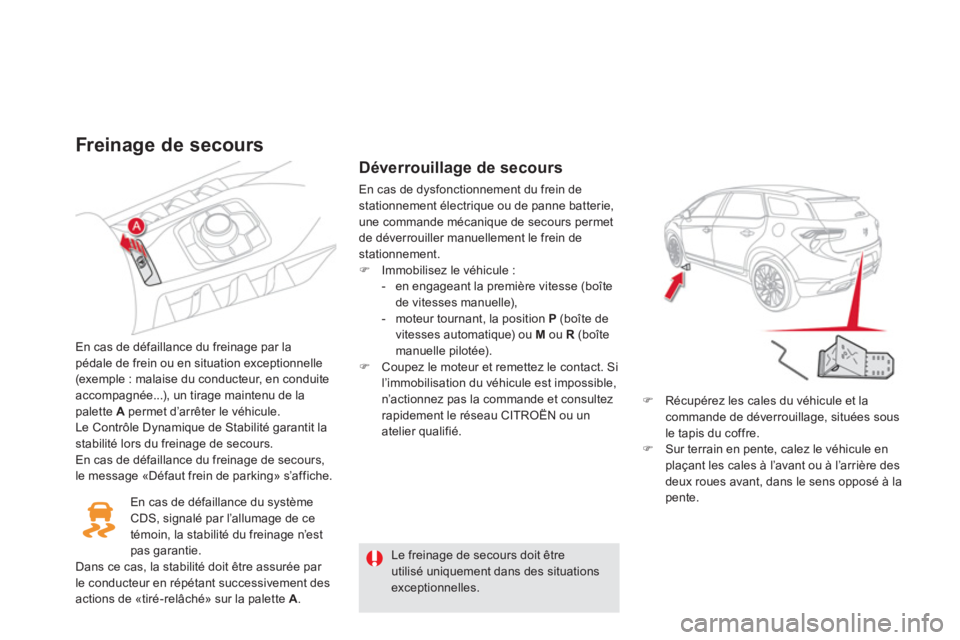

Freinage de secours
En cas de défaillance du freinage par la pédale de frein ou en situation exceptionnelle(exemple : malaise du conducteur, en conduiteaccompagnée...), un tirage maintenu de lapalette A
permet d’arrêter le véhicule.
Le Contrôle Dynamique de Stabilité garantit la
stabilité lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message «Défaut frein de parking» s’affiche.
)Récupérez les cales du véhicule et la commande de déverrouillage, situées sous
le tapis du coffre.
)Sur terrain en pente, calez le véhicule en plaçant les cales à l’avant ou à l’arrière des
deux roues avant, dans le sens opposé à la
pente.
Le freinage de secours doit être utilisé uniquement dans des situations exceptionnelles.
En cas de dé
faillance du systèmeCDS, signalé par l’allumage de ce
témoin, la stabilité du freinage n’est
pas garantie.
Dans ce cas, la stabilité doit être assurée par
le conducteur en répétant successivement des
actions de «tiré-relâché» sur la palette A.








Déverrouillage de secours

En cas de dysfonctionnement du frein de
stationnement électrique ou de panne batterie,une commande mécanique de secours permet
de déverrouiller manuellement le frein destationnement.) Immobilisez le véhicule :


- en engageant la première vitesse (boîte
de vitesses manuelle),

- moteur tournant, la position P
(boîte de
vitesses automatique) ou Mou R
(boîte
manuelle pilotée). )
Coupez le moteur et remettez le contact. Sil’immobilisation du véhicule est impossible,
n’actionnez pas la commande et consultez
rapidement le réseau CITROËN ou un
atelier quali
fié.

Conduite

Pour des raisons de sécurité, consultez
impérativement et rapidement le réseauCITROËN pour remplacer l’opercule.
Veillez à ne pas introduire d’éléments poussiéreux et humides à proximité de l’opercule. Suite à un déverrouillage de secours, lemaintien du véhicule n’est plus garantidès que le déverrouillage mécanique de secours a commencé et la commandemécanique ne permet pas le resserrage de votre frein de stationnement.
N’effectuez aucune action, sur lapalette A
, ou d’arrêt / démarragedu moteur lorsque la commande de déverrouillage est engagée.
Pour réenclencher le frein de stationnement électrique (après
résolution du dysfonctionnement ou de la panne batterie), effectuez un tirage long de la palette A
jusqu’auclignotement du témoin frein de stationnement au combiné puis effectuez un second tirage long jusqu’àl’allumage fixe de ce témoin.

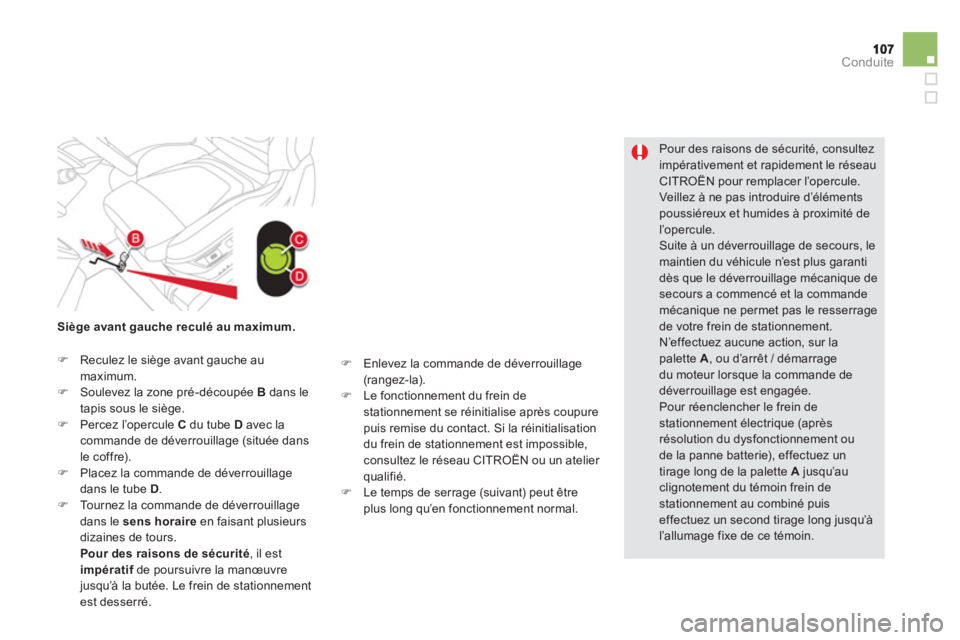

Siè
ge avant gauche reculé au maximum.
)Reculez le siège avant gauche aumaximum.)Soulevez la zone pré-découpée Bdans le
tapis sous le siège. )Percez l’opercule C du tube Davec la commande de déverrouillage (située dans
le coffre). )Placez la commande de déverrouillagedans le tube D.)Tournez la commande de déverrouillage dans le sens horaire
en faisant plusieurs
dizaines de tours. Pour des raisons de sécurité, il estimpératifde poursuivre la manœuvrefjusqu’à la butée. Le frein de stationnement est desserré.
)
Enlevez la commande de déverrouillage(rangez-la).)
Le fonctionnement du frein de stationnement se réinitialise après coupure
puis remise du contact. Si la réinitialisation
du
frein de stationnement est impossible, consultez le réseau CITROËN ou un atelier qualifié. ) Le temps de serrage (suivant) peut être
plus long qu’en fonctionnement normal.

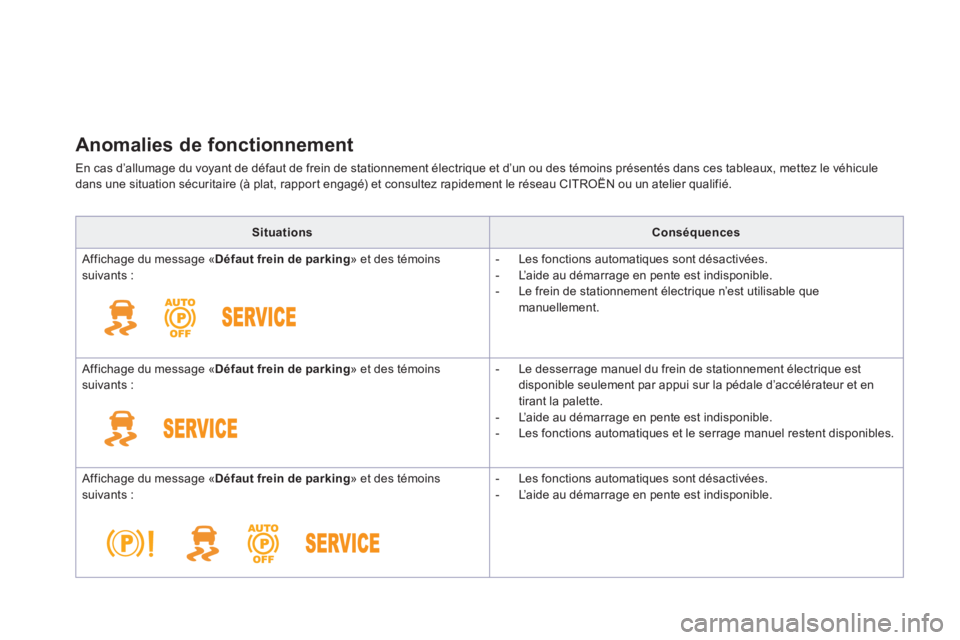

Anomalies de fonctionnement
En cas d’allumage du voyant de défaut de frein de stationnement électrique et d’un ou des témoins présentés dans ces tableaux, mettez le véhicule
dans une situation sécuritaire (à plat, rappor t engagé) et consultez rapidement le réseau CITROËN ou un atelier qualifié.
SituationsConséquences
Afficha
ge du message « Défaut frein de parking
» et des témoins suivants :

- Les fonctions automatiques sont désactivées.

- L’aide au démarrage en pente est indisponible.

- Le frein de stationnement électrique n’est utilisable quemanuellement.
Afficha
ge du message « Défaut frein de parking
» et des témoins suivants :

- Le desserrage manuel du frein de stationnement électrique est
disponible seulement par appui sur la pédale d’accélérateur et en
tirant la palette.

- L’aide au démarrage en pente est indisponible.

- Les fonctions automatiques et le serrage manuel restent disponibles.
Afficha
ge du message « Défaut frein de parking
» et des témoins suivants :

- Les fonctions automatiques sont désactivées.

- L’aide au démarrage en pente est indisponible.
