CITROEN DS5 2013 Priručnik (in Serbian)

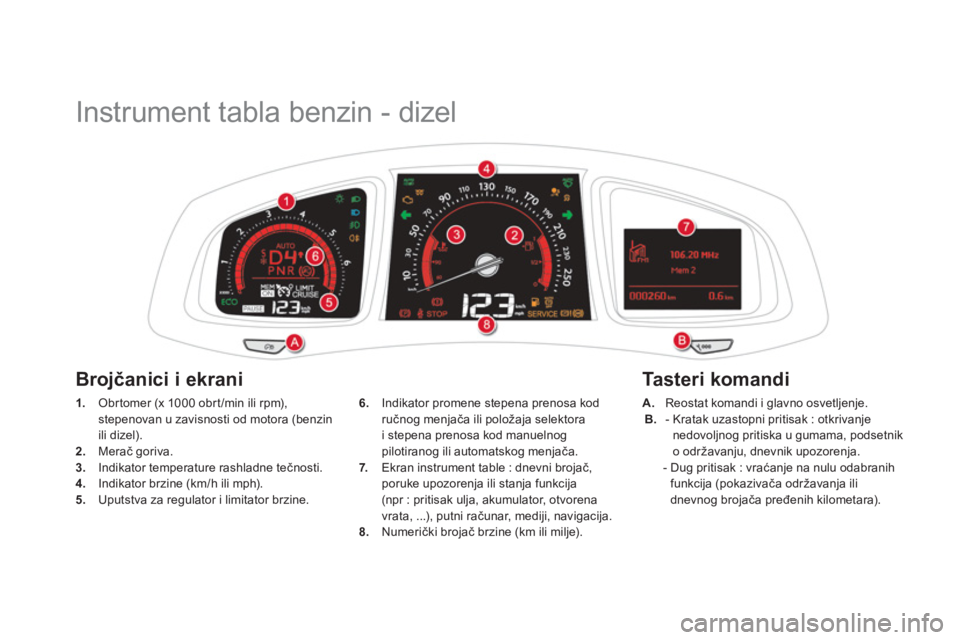

Instrument tabla benzin - dizel
1.
Obrtomer (x 1000 obrt/min ili rpm),
stepenovan u zavisnosti od motora (benzin
ili dizel).2. Merač goriva.3.Indikator temperature rashladne tečnosti.4.
Indikator brzine (km/h ili mph). 5.
Uputstva za regulator i limitator brzine.A
.Reostat komandi i glavno osvetljenje.
B. - Kratak uzastopni pritisak : otkrivanje
nedovoljnog pritiska u gumama, podsetnik
o održavanju, dnevnik upozorenja.
- Dug pritisak : vraćanje na nulu odabranih
funkcija (pokazivača održavanja ili
dnevnog brojača pređenih kilometara).
6
. Indikator promene stepena prenosa kod
ručnog menjača ili polo

Provera rada
Kontrolne lampice
Nakon pokretanja motora, ove iste lampiceupozorenja treba da se ugase.
U slučaju da su i dalje upaljene, pre nego štokrenete na put, proverite odgovarajuću lampicuupozorenja.
Povezana upozorenja
Paljenje nekih lampica upozorenja može
da prati oglašavanje zvučnog signala ili pojavljivanje poruke na ekranu na instrument
tabli.
Lampice mogu da svetle konstantno ili datrepere.

Neke lampice mogu da se pale na oba načina : fiksno ili treperući.
Samo povezivanje tipa uključivanja sa
stanjem rada vozila omogućava da se sazna da li je situacija uobičajena ili postoji neka nepravilnost.
Za više informacija pogledajte tabele prikazane niže. Vizuelni reperi ko
ji obaveštavaju vozača o
uključivanju određenog sistema (kontrolne
lampice za rad ili isključivanje) ili o pojavineispravnosti (upozoravajuća lampica).

Prilikom davanja kontakta

Neke upozoravajuće lampice se pale na nekoliko sekundi prilikom davanja kontakta na
instrument tabli i/ili na ekranu instrument table.

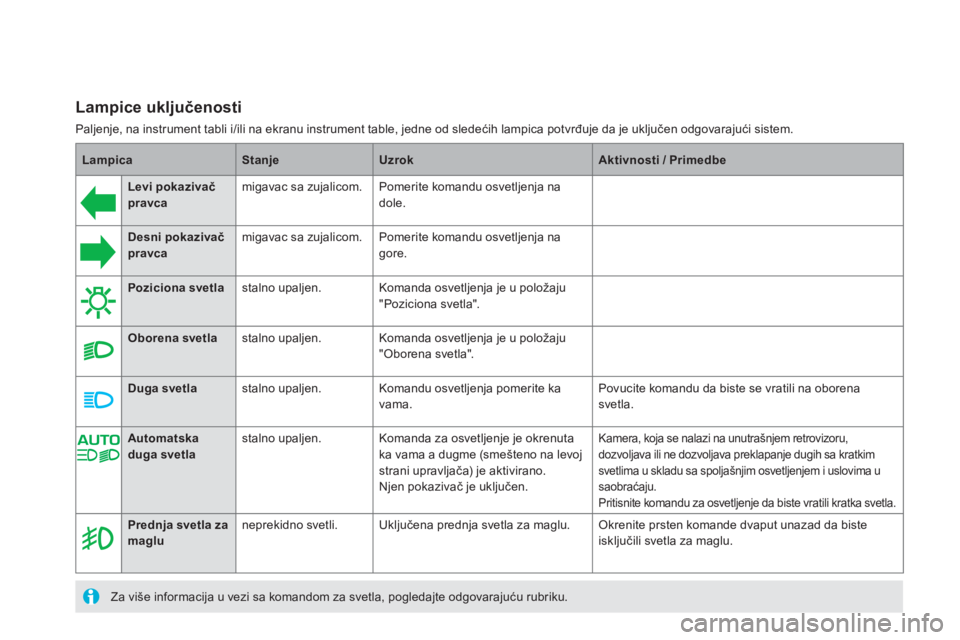

Lampice uključenosti
Paljenje, na instrument tabli i/ili na ekranu instrument table, jedne od sledećih lampica potvrđuje da je uključen odgovarajući sistem.

LampicaStanjeUzrokAktivnosti / Primedbe




Levi pokazivač pravcamigavac sa zujalicom. Pomerite komandu osvetljenja na dole.




Desni pokazivačpravcamigavac sa zujalicom.Pomerite komandu osvetljenja na gore.




Poziciona svetlastalno upaljen. Komanda osvetljenja je u položaju "Poziciona svetla".




Oborena svetlastalno upaljen. Komanda osvetljenja je u položaju
"Oborena svetla".



Duga svetlastalno upaljen. Komandu osvetljenja pomerite ka
vama. Povucite komandu da biste se vratili na oborenasvetla.



Prednja svetla zamagluneprekidno svetli. Uključena prednja svetla za maglu. Okrenite prsten komande dvaput unazad da biste
isključili svetla za maglu.


Za više informacija u vezi sa komandom za svetla, pogledajte odgovarajuću rubriku.




Automatskaduga svetlastalno upaljen. Komanda za osvetljenje je okrenuta
ka vama a dugme (smešteno na levoj strani upravljača) je aktivirano.
Njen pokazivač je uključen.
Kamera, koja se nalazi na unutra

33Provera rada



Zadnja svetla za maglu
neprekidno svetli. Uključena su zadnja svetla za maglu. Okrenite prsten komande ka nazad da biste isključilisvetla za maglu.
LampicaStanjeUzrokAktivnosti / Primedbe




Predgrevanje Dizel motora

neprekidno svetli. Dugme za pokretanje funkcije
" STA R T/STOP " je bio uključeno (Kontakt).
Sačekajte gašenje kontrolne lampice pre pokretanja
motora.
Pri gašenju vozila, odmah se uključuje, pod uslovom da je
ostala pritisnuta pedala kočnice kod automatskog ili ručnogpilotiranog menjača ; ili kvačilo kod ručnog menjača.
Tr ajanje paljenja je uslovljeno klimatskim uslovima (do
tridesetak sekundi u ekstremnim klimatskim uslovima).
Ako motor ne može da se pokrene, ponovo uspostavite kontakt i sačekajte da se ugasi kontrolna lampica, a zatim pokrenite motor.


Električnaparkirna kočnica

stalno upaljena. Električna parkirna kočnica je
zategnuta. Otpustite električnu kočnicu da biste isključili pokazivač : držite stopalo na papučici kočnice, povucite električnu kočnicu.
Poštu
jte uputstva o bezbednosti.
Za više informacija o električnoj parkirnoj kočnici, pogledajte odgovarajuće poglavlje.


Deaktiviranje automatskih funkcija električneparkirne kočnice


neprekidno svetli. Funkcije "automatsko zatezanje" (po gašenju motora) i "automatsko
otpuštanje" su deaktivirane ili postoji nepravilnost u njihovom radu.
Aktivirajte funkciju (u zavisnosti od zemlje) prekomenija za podešavanja vozila ili se obratite mreži CITROËN ili stručnom servisu.
Kočnica može da se ručno otpusti procedurom za
njeno otključavanje u hitnim slučajevima.
Za više informacija o električnoj parkirnoj kočnici,
pogledajte odgovarajuće poglavlje.

LampicaStanjeUzrokAktivnosti / Primedbe

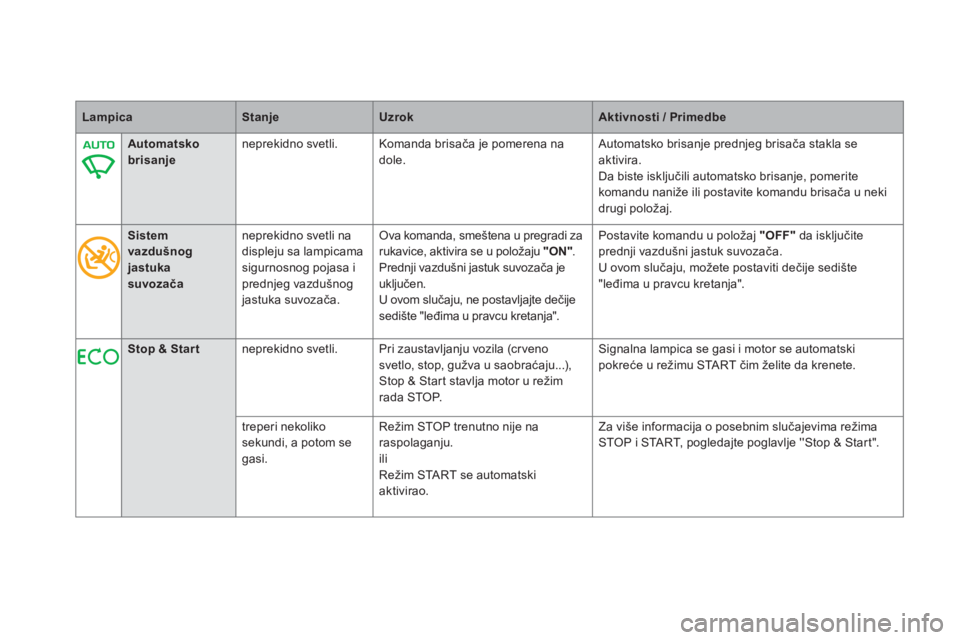

Automatsko
brisanje
neprekidno svetli. Komanda brisača je pomerena na
dole.
Automatsko brisanje prednjeg brisača stakla se
aktivira.
Da biste isključili automatsko brisanje, pomerite
komandu naniže ili postavite komandu brisača u neki
dru
gi položaj.



Sistem vazdušnog jastukasuvozača
neprekidno svetli nadispleju sa lampicama sigurnosnog pojasa iprednjeg vazdušnogjastuka suvozača.
Ova komanda, sme

35
Provera rada

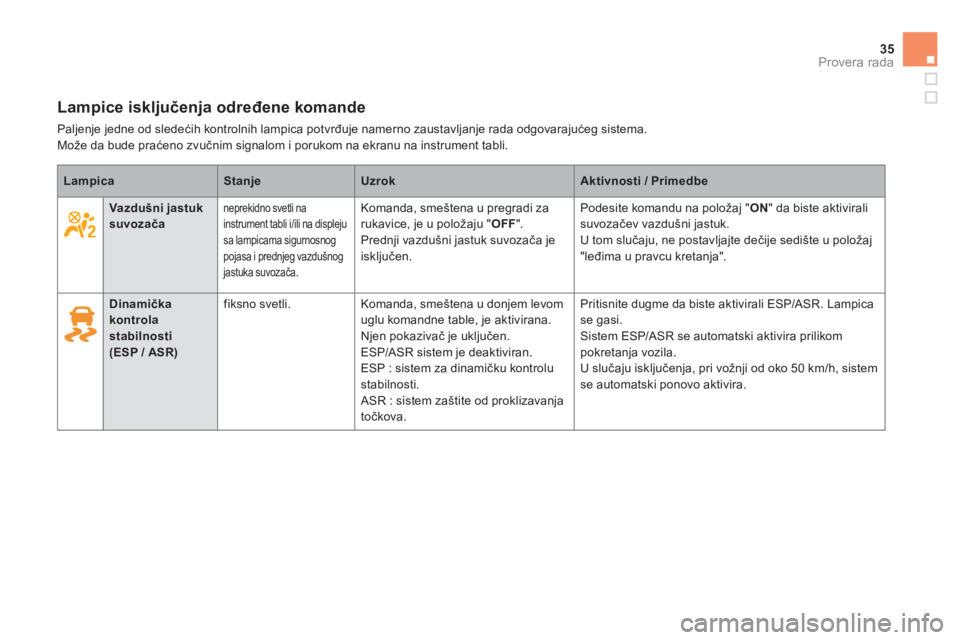

Lampice isključenja određene komande

Paljenje jedne od sledećih kontrolnih lampica potvrđuje namerno zaustavljanje rada odgovarajućeg sistema. Može da bude praćeno zvučnim signalom i porukom na ekranu na instrument tabli.
LampicaStanjeUzrokAktivnosti / Primedbe




Vazdušni jastuksuvozača

neprekidno svetli na
instrument tabli i/ili na displeju
sa lampicama sigurnosnogpojasa i prednjeg vazdušnogjastuka suvozača.
Komanda, smeštena u pregradi za
rukavice, je u položaju "OFF".
Prednji vazdušni jastuk suvozača je
isključen.

Podesite komandu na položa
j " ON " da biste aktivirali suvozačev vazdu

Kad motor radi ili kada je vozilo u pokretu, paljenje jedne od sledećih lampica ukazuje na pojavu nepravilnosti koja zahteva intervenciju vozača. Svaka nepravilnost koja dovodi do paljenja upozoravajuće lampice treba da vam dodatno privuče pažnju na odgovarajuću poruku koju ćete pročitati naekranu na instrument tabli.
U slučaju problema, što pre se obratite mreži CITROËN ili stručnom servisu.
LampicaStanjeUzrokAktivnosti / Primedbe




STOPfiksno svetli, povezan
sa nekim drugim
pokazivačem upozorenja,
praćen zvučnim signalomi porukom na ekranu.
Povezan je sa probušenom gumom, kočenjem, servo-
upravljačem, pritiskom ulja u motoru,
temperaturom rashladne tečnosti ili
sa nekim većim električnim kvarom.
Obavezno se zaustavite kad se uka

37
Provera rada
LampicaStanjeUzrokAktivnosti / Primedbe

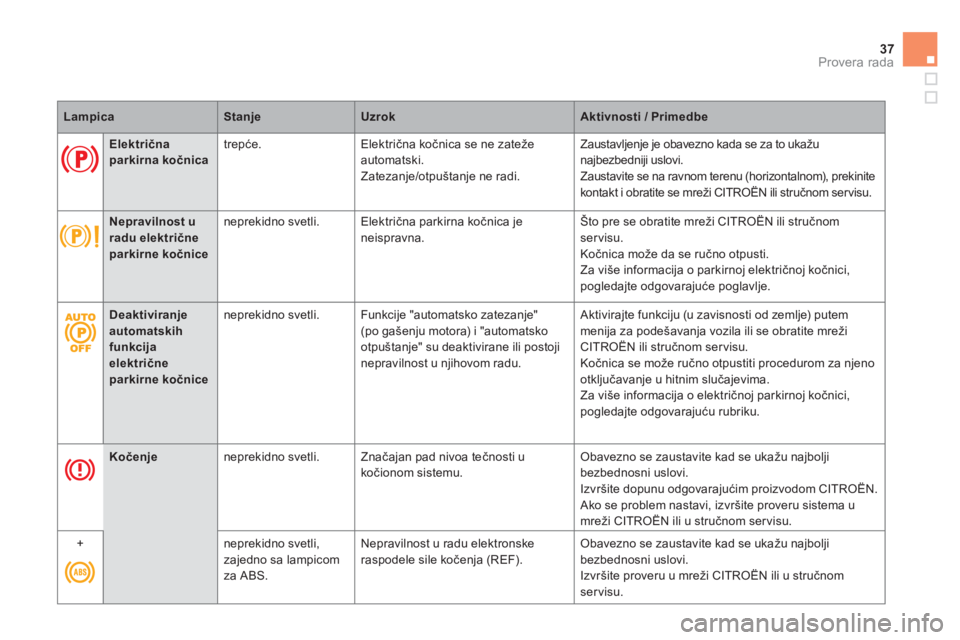

Električna
parkirna kočnica


trepće. Električna kočnica se ne zate

LampicaStanjeUzrokAktivnosti / Primedbe

Sistem autodijagnostike motora
treperi. Nepravilnost u radu sistema za kontrolu motora.Postoji rizik da dođe do oštećenja katalizatora.
Izvršite proveru u mreži CITROËN ili u stručnomservisu.
ne
prestano svetli. Nepravilnost u radu sistema za
depoluciju. Lampica bi trebalo da se isključi nakon pokretanja motora.
Ako se ne isključi, obratite se što pre mreži CITROËN ili stručnom servisu.




Minimalni nivo gorivaneprestano svetli sadva dva poslednja
kvadratića koji trepću.
Nakon prvog paljenja, ostaje vam
oko 6 litara goriva u rezervoaru. Obavezno dopunite gorivo da biste izbegli kvar vozila.Ova lampica se pali pri svakom uspostavljanju
kontakta, sve dok se ne dopuni dovoljna količina
goriva.
Kapacitet rezervoara : oko
60 litara.
Nemo
jte nikada da dozvolite da potpuno ostanete
bez goriva, to mo
