199Praktične informacije

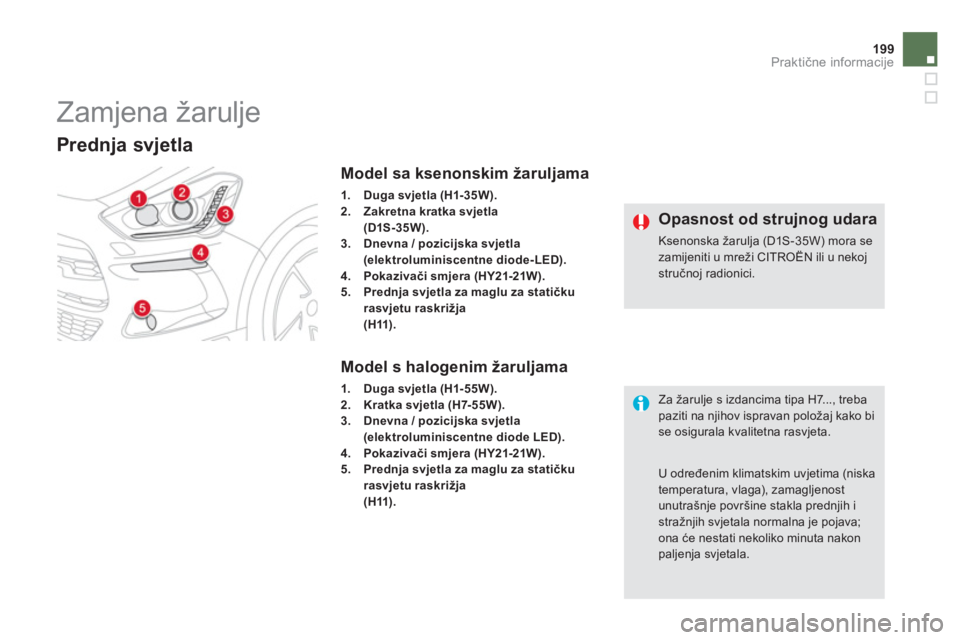

Zamjena žarulje
Prednja svjetla
Model sa ksenonskim žaruljama
1.Duga svjetla (H1- 35W).2.Zakretna kratka svjetla
(D1S-35W).3.Dnevna / pozicijska svjetla (elektroluminiscentne diode-LED).4.Pokazivači smjera (HY21-21W).5.Prednja svjetla za maglu za statičku
rasvjetu raskrižja (H11).
Model s halogenim žaruljama
1.Duga svjetla (H1- 55W).2. Kratka svjetla (H7-55W).3.Dnevna / pozicijska svjetla
(elektroluminiscentne diode LED).4.Pokazivači smjera (HY21-21W).5.Prednja svjetla za maglu za statičku
rasvjetu raskrižja (H11).
Za žarulje s izdancima tipa H7..., trebapaziti na njihov ispravan položaj kako bi se osigurala kvalitetna rasvjeta.


U određenim klimatskim uvjetima (niska temperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih istražnjih svjetala normalna je pojava;ona će nestati nekoliko minuta nakon paljenja svjetala.



Opasnost od strujnog udara

Ksenonska žarulja (D1S-35W) mora sezamijeniti u mreži CITROËN ili u nekoj stručnoj radionici.

ksenonskim žaruljama)
) Skinite zaštitni plastični poklopac
povlačenjem za jezičac.)
Izvadite konektor sa žaruljom pritiskom na kopču koja se nalazi na donjoj strani. )
Povlačenjem izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim redoslijedom.

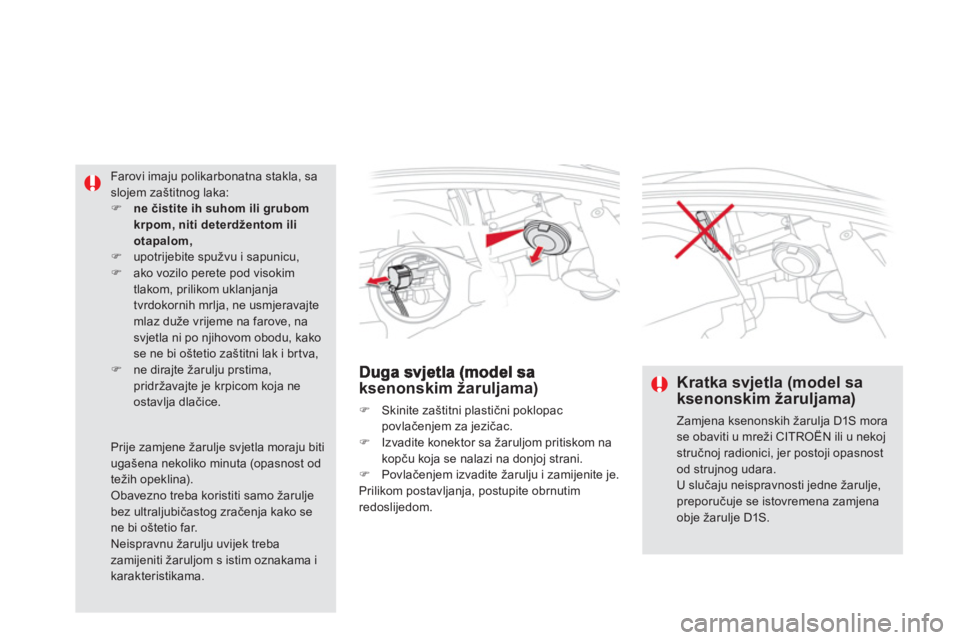

Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka:) ne čistite ih suhom ili grubomkrpom, niti deterdžentom iliotapalom,)upotrijebite spužvu i sapunicu, )ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kakose ne bi oštetio zaštitni lak i br tva, )ne dirajte žarulju prstima,pridržavajte je krpicom koja neostavlja dlačice.


Prije zamjene žarulje svjetla moraju bitiugašena nekoliko minuta (opasnost odtežih opeklina). Obavezno treba koristiti samo žarulje bez ultraljubičastog zračenja kako sene bi o

Praktične informacije

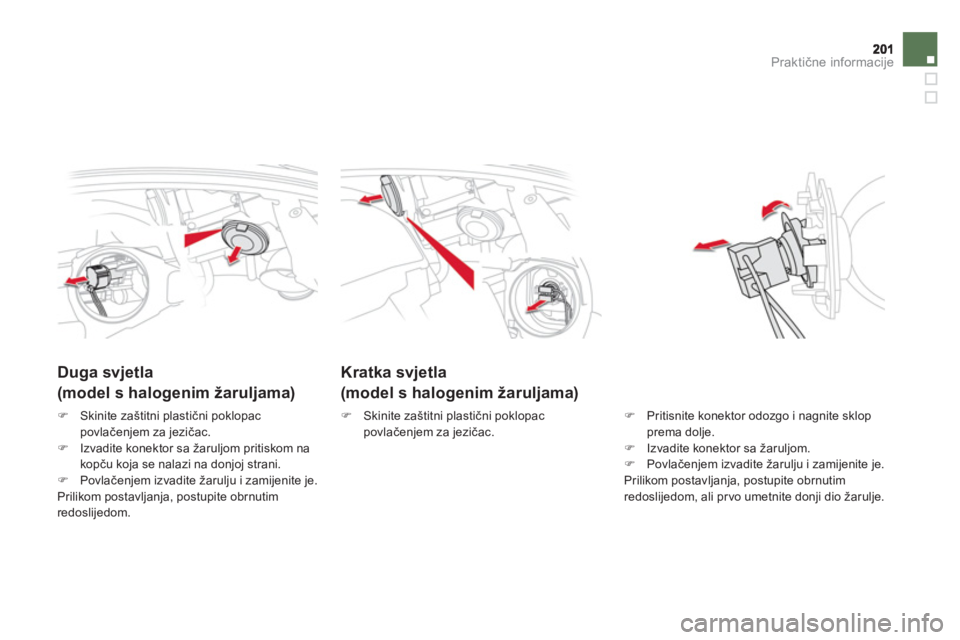

Kratka svjetla
(model s halogenim žaruljama)







Duga svjetla
(model s halogenim žaruljama)
)
Pritisnite konektor odozgo i nagnite sklop prema dolje.)
Izvadite konektor sa žaruljom. )
Povlačenjem izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom, ali prvo umetnite donji dio žarulje.

)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac. )Skinite zaštitni plastični poklopac povlačenjem za jezičac.)Izvadite konektor sa žaruljom pritiskom na
kopču koja se nalazi na donjoj strani.)Povlačenjem izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redosli
jedom.

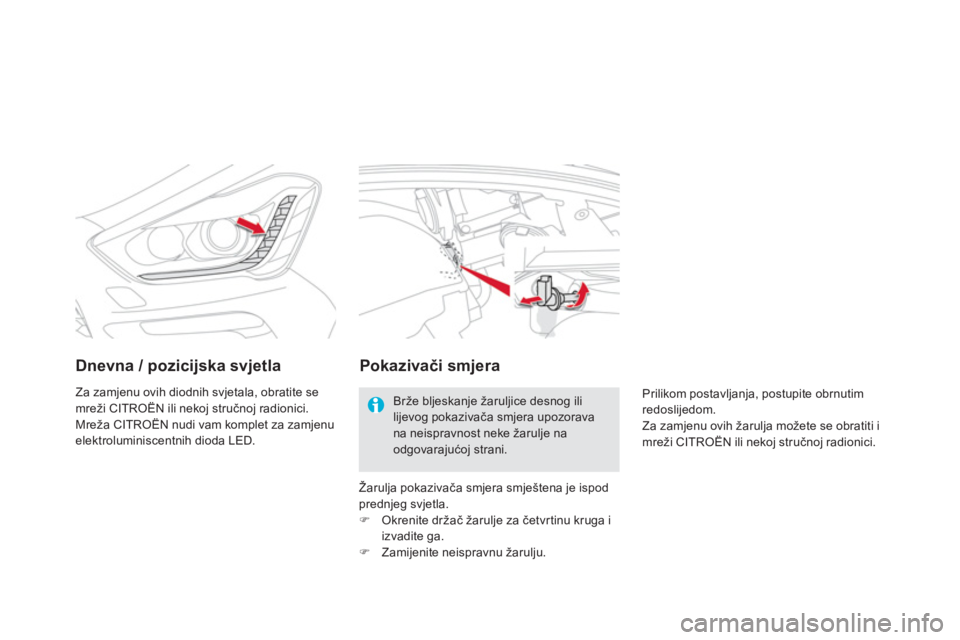

Dnevna / pozicijska svjetla
Za zamjenu ovih diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu elektroluminiscentnih dioda LED.
Pokazivači smjera
Brže bljeskanje žaruljice desnog ililijevog pokazivača smjera upozoravana neispravnost neke žarulje naodgovarajućoj strani.

Praktične informacije

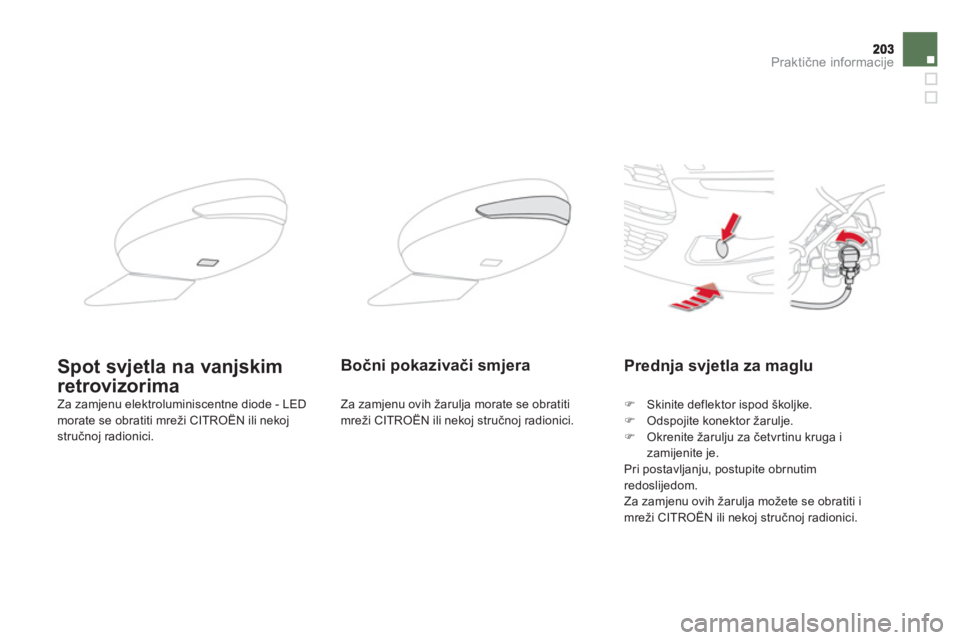

Prednja svjetla za maglu
)
Skinite deflektor ispod školjke.)
Odspojite konektor žarulje.)
Okrenite žarulju za četvrtinu kruga i
zamijenite je.
Pri postavl
janju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i
mreži CITROËN ili nekoj stručnoj radionici.

Bočni pokazivači smjera Spot svjetla na vanjskim
retrovizorima Za zamjenu ovih žarulja morate se obratiti
mreži CITROËN ili nekoj stručnoj radionici. Za zamjenu elektroluminiscentne diode - LEDmorate se obratiti mreži CITROËN ili nekojstručnoj radionici.

1.Pozicijska svjetla (elektroluminiscentne diode LED).2.Pokazivači smjera (PY21W narančaste boje).3. Svjetla za vožnju natrag (P21W).4.Stop svjetla (P21W).5.Svjetla za maglu (P21W).
Stražnja svjetla
Pokazivači smjera i stop svjetla(na blatobranima)
)
Otvorite prtljažnik i skinite poklopacsvjetala.)
Odspojite konektor svjetla.)
Odvrnite dvije matice kojima je svjetlo
pričvršćeno.
)Svjetlo oprezno izvadite s vanjske strane.Kopče se automatski otkopčavaju. )Okrenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.



Zamjena svjetala s elektroluminiscentnimdiodama-LED

Za zamjenu ovih svjetala obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Praktične informacije

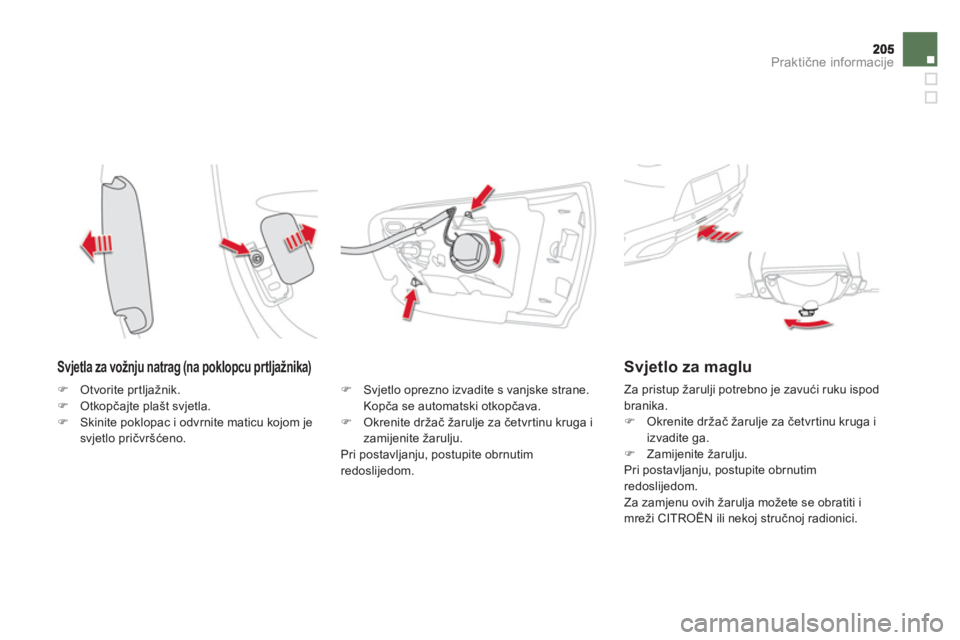

Svjetla za vožnju natrag (na poklopcu prtljažnika)
)
Svjetlo oprezno izvadite s vanjske strane.
Kopča se automatski otkopčava.
)
Okrenite držač žarulje za četvrtinu kruga i zamijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.

Svjetlo za maglu
)Otvorite prtljažnik.)Otkopčajte plašt svjetla.)Skinite poklopac i odvrnite maticu kojom jesvjetlo pričvr

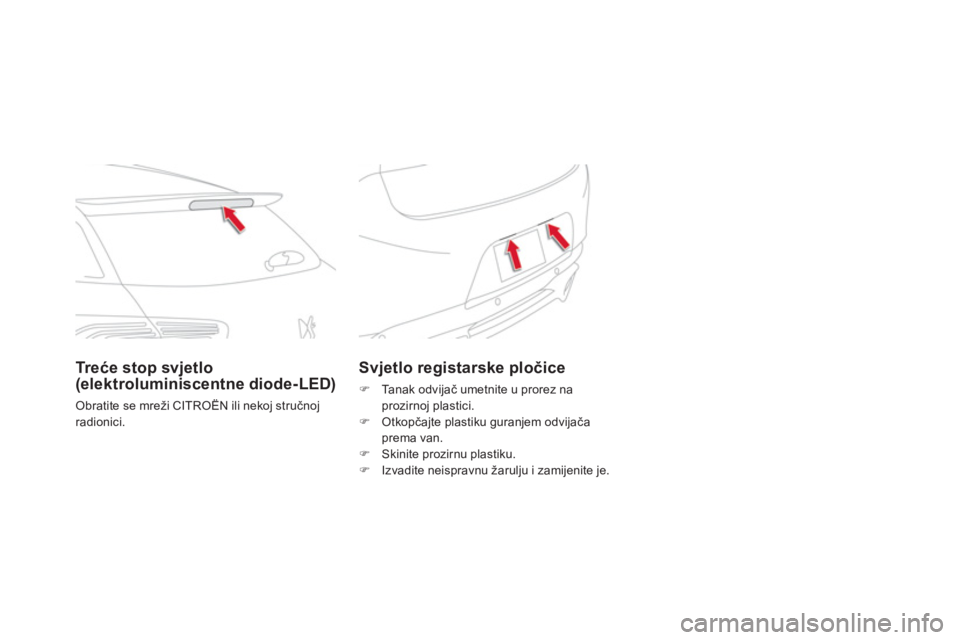

Svjetlo registarske pločice
)
Ta n a k o d v ijač umetnite u prorez na
prozirnoj plastici.) Otkopčajte plastiku guranjem odvijačaprema van. )
Skinite prozirnu plastiku. )
Izvadite neispravnu žarulju i zamijenite je.


Treće stop svjetlo (elektroluminiscentne diode-LED)
Obratite se mreži CITROËN ili nekoj stručnojradionici.

207
Praktične informacije

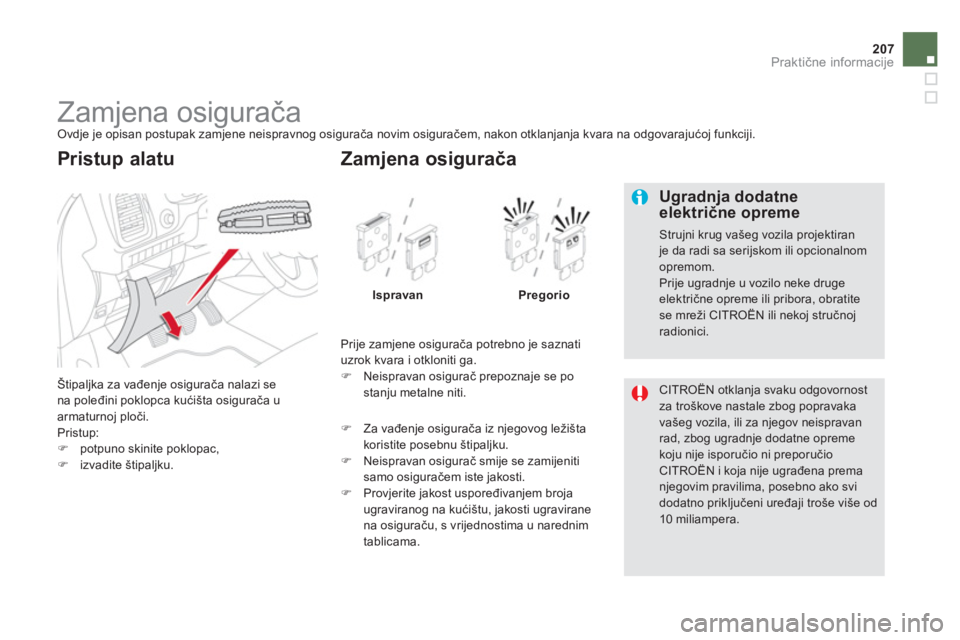

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipal
jka za vađenje osigurača nalazi se na poleđini poklopca kući

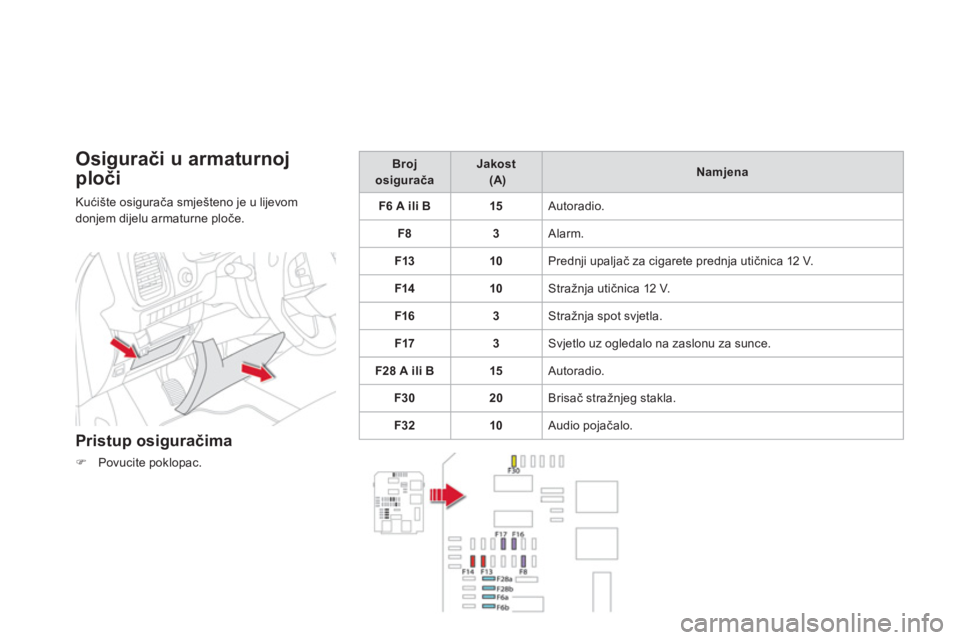

Osigurači u armaturnoj
ploči
Kući
