adblue CITROEN DS5 2015 Instructieboekjes (in Dutch)

0090100 11
DS5_nl_Chap00a_sommaire_ed01-2015
ONDERHOUDTECHNISCHE
GEGEVENSAUDIO EN
DAT AC O M M U N I C AT I E
241 Brandstoftank
243
Tan

kbeveiliging (diesel)
244
Op

enen van de motorkap
245
B

enzinemotoren
246
Di

eselmotoren
247
Bra

ndstoftank leeg (diesel)
248
Niv

eaus controleren
252
Co

ntroles
255
Add

itief AdBlue
® en
SCR-systeem (BlueHDi-
dieselmotor) 266
Ben

zinemotoren
267
Ge
wichten (benzine)
269
D
ieselmotoren
272
Ge
wichten (diesel)
277
A
fmetingen
278 Identificatie 282
Urgen
ce-oproep of
Assistance-oproep
285
7 inc
h touchscreen
349
Au
toradio / Bluetooth

DS5_nl_Chap01_controle-de-marche_ed01-2015
Instrumentenpaneel benzine-diesel
1. Toerenteller (x 1000 t /min of rpm),
schaalverdeling afhankelijk van de
motoruitvoering (benzine of diesel).
2.
Br

andstofniveaumeter.
3.
K

oelvloeistoftemperatuurmeter.
4.
An

aloge snelheidsmeter (km/h of mph).
5.
Aan

wijzingen van de snelheidsregelaar of
de snelheidsbegrenzer. A. Di
mmer dashboardverlichting en verlichting
bedieningselementen.
B.
- Ko

rt indrukken: weergave van
achtereenvolgend de onderhoudsinformatie,
de actieradius van het additief AdBlue en het
logboek met waarschuwingsmeldingen.
- La

ng indrukken: resetten van de
onderhoudsindicator of de dagteller
(afhankelijk van de context).
6. Sch
akelindicator of weergave positie
selectiehendel en ingeschakelde versnelling
(elektronisch gestuurde versnellingsbak of
automatische transmissie).
7.
Di

splay van het instrumentenpaneel:
kilometertellers, onderhoudsindicator,
motoroliepeilmeter*, actieradius van het
additief AdBlue van het SCR-systeem*,
waarschuwingsmeldingen, boordcomputer,
geluidsbron waarnaar wordt geluisterd,
navigatie-aanwijzingen*.
8.
Di

gitale snelheidsmeter (km/h of mph).
Meters en displays Bedieningstoetsen
Bij het aan- en afzetten van het contact
slaat de wijzer van de snelheidsmeter
volledig uit en gaan alle segmenten van
de tellers kort branden.
* Volgens uitvoering.

29
DS5_nl_Chap01_controle-de-marche_ed01-2015
ControlelampjeStatusOorzaak Acties / Opmerkingen
Additief AdBlue
®
(BlueHDi-
dieselmotor)permanent zodra het contact
is aangezet, in combinatie
met een geluidssignaal en
een melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 600 en
2400 km. Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
Raadpleeg daarvoor de desbetreffende rubriek.
+
knippert, in combinatie
met het branden van het
verklikkerlampje SERVICE,
een geluidssignaal en een
melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 0 en
600 km. Laat het AdBlue®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het CITROËN-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij. Raadpleeg
daarvoor de desbetreffende rubriek.
knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij. Raadpleeg daarvoor de
desbetreffende rubriek.
U moet het additiefreservoir bijvullen met minimaal
3,8 liter AdBlue
®.
Controle tijdens het rijden

255
DS5_nl_Chap09_verifications_ed01-2015

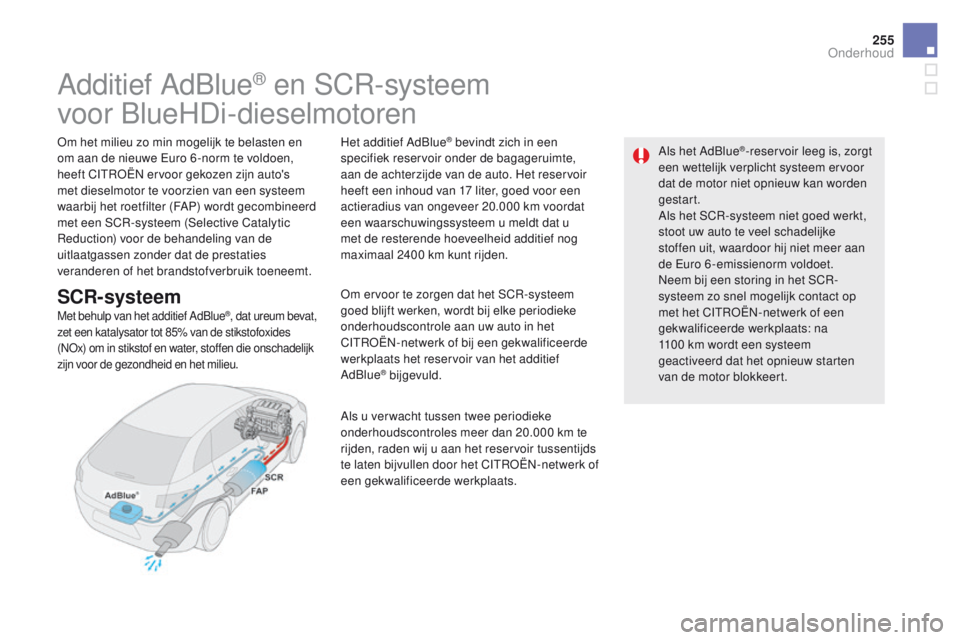

Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft CITROËN ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat ureum bevat,
zet een katalysator tot 85% van de stikstofoxides
(NOx) om in stikstof en water, stoffen die onschadelijk
zijn voor de gezondheid en het milieu.
Het additief AdBlue® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17 liter, goed voor een
actieradius van ongeveer 20.000 km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400 km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
CITROËN-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000 km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het CITROËN-netwerk of
een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke
stoffen uit, waardoor hij niet meer aan
de Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats: na
1100 km wordt een systeem
geactiveerd dat het opnieuw starten
van de motor blokkeert.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015
Actieradius indicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is. Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er niet
automatisch een melding over de actieradius
weergegeven op het instrumentenpaneel.
Druk op deze knop om de actieradius tijdelijk
weer te geven.
Bij een actieradius van meer dan 5000 km is de
waarde minder nauwkeurig.

257
DS5_nl_Chap09_verifications_ed01-2015
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300
k
m weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen". Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30 seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart. Actieradius tussen 0 en 600 km
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Storing in verband met een te laag AdBlue® -niveau
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het CITROËN-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen. Als u zelf additief bijvult, moet
het reservoir met minimaal 3,8 liter
AdBlue
® worden gevuld.
Raadpleeg de rubriek "Bijvullen".
Onderhoud

259
DS5_nl_Chap09_verifications_ed01-2015
Elke keer dat het contact wordt aangezet, gaan
de verklikkerlampjes SERVICE en zelfdiagnose
motor branden en knippert het verklikkerlampje
UREA in combinatie met een geluidssignaal en
de melding "Storing emissieregeling: Starten
geblokkeerd". Starten geblokkeerd
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
U hebt de limiet van de geautoriseerde rijfase
overschreden: het startblokkerringssysteem
voorkomt dat de motor opnieuw wordt gestart.
Bevriezing van het additief AdBlue®
Het additief AdBlue® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook in
zeer koude omstandigheden kunt blijven
rijden.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015
Bijvullen van het additief AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.Gebruiksvoorschriften
Het additief AdBlue® is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Bewaar AdBlue
® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend additief AdBlue
® dat aan de
norm ISO 22241 voldoet.
Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het bijvullen.
De flacons met een inhoud van 1,89 liter

(1/2 gallon) zijn verkrijgbaar bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.

261
DS5_nl_Chap09_verifications_ed01-2015
Bewaar de flacons AdBlue® niet in uw
auto. Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
Procedure voor bijvullen
F Druk op de START/STOP-knop om de
m otor af te zetten. F
Ti

l de vloerplaat van de bagageruimte op
voor toegang tot het AdBlue
®-reservoir.
Houd het linkergedeelte omhoog met
bijvoorbeeld een tas.
Voorschriften voor opslag
AdBlue® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam de
flacons koel en buiten direct zonlicht te bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan weer
worden gebruikt nadat het bij kamertemperatuur
volledig is ontdooid.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015
F Maak de zwarte plastic dop los met behulp
van de borglip. F St
eek uw vingers in de opening en draai
de blauwe dop een zesde omwenteling
linksom.
F
Tr

ek de dop om hem te ver wijderen
voorzichtig omhoog, zonder hem los te
laten. F Pa
k een flacon AdBlue®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
